Освещение садовых дорожек: фото идеи, варианты освещения, советы
При передвижении по двору или приусадебному участку их владельцы часто устраивают организованные дорожки для удобства передвижения. Но, несмотря на их конструктивные особенности, передвижение в темное время суток затруднено, особенно в пасмурную погоду или в тени деревьев. Пешеходы могут легко сойти с дорожки на траву, испачкать ноги или упасть. Чтобы избежать подобных неудобств, установите освещение садовых дорожек.
Прежде чем планировать систему освещения дорожек, важно понять, в чем заключается ее основная функция.
В отличие от других типов уличного освещения, к освещению дорожек предъявляются особые требования:
- Свет от светильников должен четко выделять границы участка и пешеходной дорожки.
- Уличное освещение садовой дорожки должно располагаться значительно ниже уровня глаз и не должно ослеплять идущих по ней людей.
- Из-за своего расположения прямо под небом светильники для садовых дорожек подвержены воздействию любых осадков, поэтому следует выбирать светильники со степенью пыле- и влагозащиты от IP57 до IP68.
- Он должен соответствовать температурному диапазону, в котором будет использоваться светильник уличного освещения.
- Наружное искусственное освещение должно гармонично вписываться в ландшафт сада, как в темное, так и в светлое время суток.
- Чтобы система освещения прослужила как можно дольше, она должна быть максимально энергоэффективной, иначе она влетит в копеечку.
Варианты освещения
Все ландшафтное освещение можно разделить на две большие группы, в зависимости от поставленной задачи: функциональное и декоративное. Давайте рассмотрим каждую из них подробнее.
Функциональное

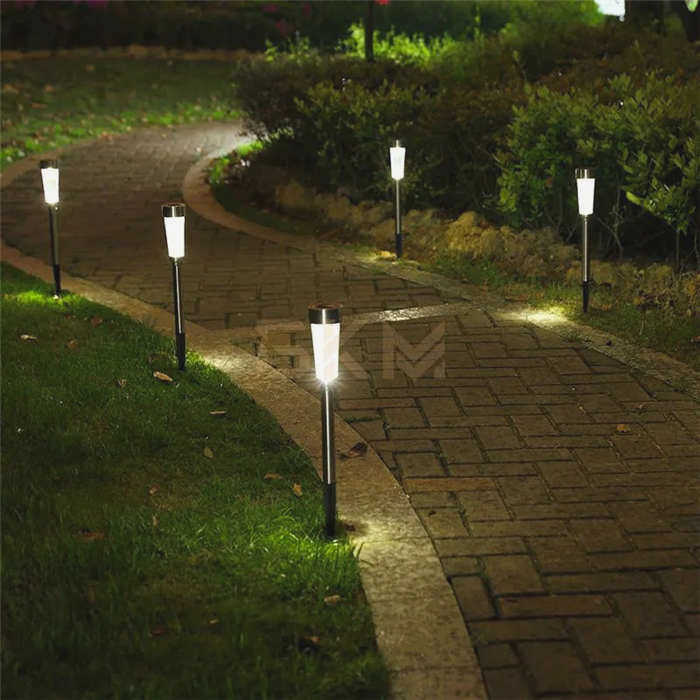

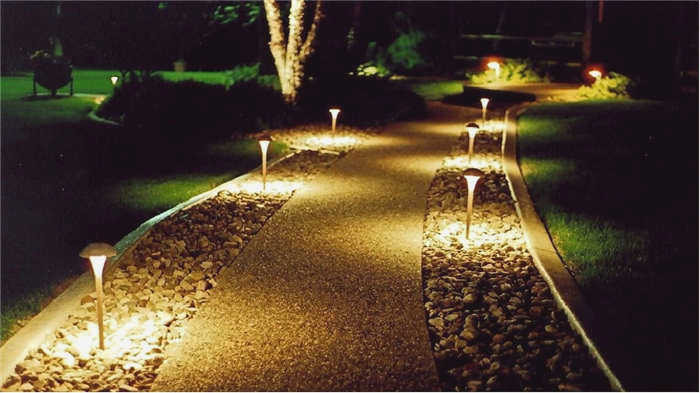

Основная задача функционального освещения – обеспечить достаточную видимость в определенной зоне садового участка. Для этой цели подходят классические уличные фонари на небольших ножках или установленные на земле. Конструкция светильников состоит из плоского отражателя сверху, который направляет свет вниз. Некоторые модели оснащены отражателями рассеивающего типа, которые создают равномерное распределение света в окружающем пространстве.
Помимо украшения сада, освещение дорожек может сочетаться с основным освещением территории высокими торшерами. Они также могут совмещать в себе функцию аварийного или охранного освещения.
Декоративные

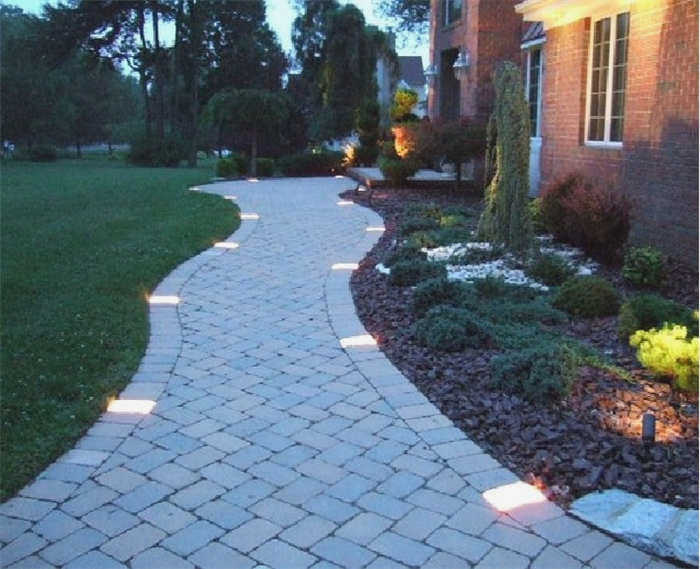

Декоративное освещение предназначено не столько для улучшения видимости дорожек и ландшафтных элементов, сколько для создания декоративного эффекта. Декоративные светильники представлены в широком ассортименте дизайнов и цветов, а также в виде персонажей мультфильмов. Они не слишком яркие, поскольку лишь подчеркивают контуры окружающих объектов или сами являются маяками существующего ландшафта.
Определение назначения системы освещения
Прежде всего, решите для себя, для чего будет использоваться уличное освещение и какова его основная функция:
- Освещать ли участок земли, чтобы по нему было безопасно передвигаться?
- Придать ландшафту привлекательный и дружелюбный вид?
- Подчеркнуть интересные элементы ландшафта, такие как статуи, фонтан, ухоженные деревья?
- Защитить участок от злоумышленников – охранная функция?
- Все вышеперечисленные задачи одновременно?
ОНИ ДОЛЖНЫ ПОДХОДИТЬ!
Целостный подход к уличному освещению позволяет максимально эффективно использовать
- Тротуары, ворота, парковки – для удобства и безопасности.
- Зоны отдыха – Мангалы, скамейки, качели, веранды – для комфортного отдыха на участке даже после наступления темноты.
- Строения – Баня, гараж, беседка, веранда, крыльцо.
- Интересные элементы ландшафта – Пруды, статуи, зеленые насаждения.
Для решения других задач свет можно ограничить определенными зонами.
Вдохновение от опыта других стран в реализации садового освещения
Международные ландшафтные архитекторы и специалисты по освещению часто создают дизайн, радующий глаз, вызывающий зависть и достойный подражания. Ниже приведены некоторые яркие тенденции из других стран, которые могут быть близки вашему сердцу.
Англия
FIT
Английское уличное освещение – сдержанное, но функциональное
Англичане любят сочетание естественности и аристократической роскоши. В их садах вы не найдете избытка света. Скорее, это будет несколько парковых фонарей из кованого железа в старинном стиле, подвесные светильники на веранде или тонкие встраиваемые светильники по периметру участка. Если вас устраивает такой вариант, вы можете оформить весь сад в английском стиле, а не только освещение.
США
ПОДХОДИТ.
Уличное освещение в США сосредоточено на освещении передней части дома
Американцы любят много света, но их ландшафтное освещение максимально приглушено. В большинстве случаев на участке есть только один высокий садовый фонарь, а основное внимание уделяется освещению самого дома. Можно использовать светодиодные лампы, ступенчатые светильники, подвесные фонари и настенные бра. Предпочтительны светодиодные садовые светильники со сдержанным геометрическим дизайном.
Япония
SOFRIED
Все японские открытые площадки всегда хорошо освещены
Японцы ценят комфорт и простоту как внутри, так и снаружи дома. Их сады полны цветов и деревьев, часто с искусственным прудом и беседкой, от которой отходят извилистые дорожки. Все эти элементы ландшафтного дизайна освещаются различными видами светильников, например, японскими садовыми фонарями.
Одновременное освещение веранды и крыльца
Чтобы создать полную картину коттеджа, необходимо также продумать освещение пристроенных к дому зданий. В загородном доме это, как правило, крыльцо – без стен, с крышей или без нее – или веранда – полуоткрытая или застекленная. Реже встречается открытая терраса.
Какие светильники использовать
- Безопасность. Прокладывая проводку по правилам, нет риска запутаться в кабеле или удариться головой. Ни в коем случае нельзя использовать удлинитель.
- Надежность. Используемые светильники не подвержены колебаниям температуры и воздействию атмосферных осадков.
- Уровень яркости достаточен для безопасного передвижения и комфортен для глаз.
- Стиль соответствует дизайну дома и территории.
Как видите, к освещению веранды предъявляются довольно жесткие требования, поэтому и здесь, и в беседке следует использовать уличные светильники. То же самое относится и к веранде, которая еще больше подвержена воздействию стихии.
Как осветить патио
Специалисты по освещению предлагают следующие рекомендации по освещению веранды:
- Конструкция примыкает к стене дома, поэтому самый простой и популярный вариант – разместить на ней бра;
БУДУТ УСТАНОВЛЕНЫ СВЕТИЛЬНИКИ
Настенные бра на стене между домом и верандой – простой и эффективный способ освещения веранды.
- Кованые уличные светильники можно установить на опорах, заборах или перилах. Они будут смотреться особенно хорошо, если подобрать к ним кованую мебель;
- Вы можете использовать светодиодные прожекторы для подсветки потолка, лестницы или настила;
КРЕПЛЕНИЕ БУДЕТ ПОДХОДЯЩИМ
Точечные светильники хороши тем, что они универсальны
- Линейное освещение можно создать, установив светодиодные ленты по краям ступеней;
- Струнные светильники или сеть лампочек помогут создать праздничную атмосферу. Их можно включать не каждый день, а только тогда, когда это необходимо для создания нужного настроения;
Шаг 9 Установка фланцевых кронштейнов для светильников

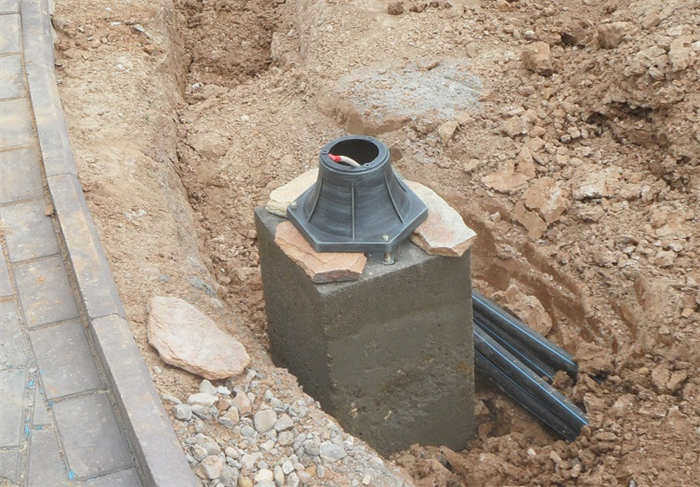

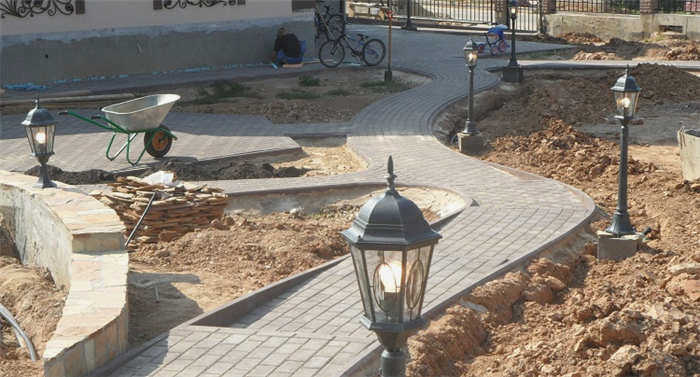

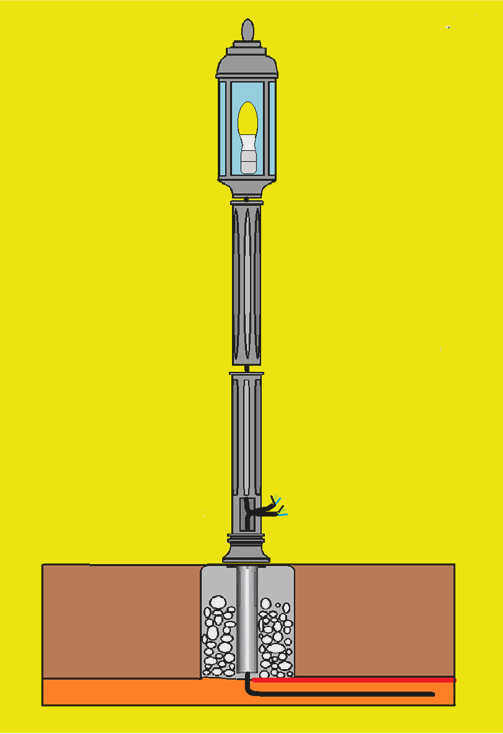

После того как провода проложены, следует приступить к установке основания светильников. Начните с бурения отверстия глубиной 1-2 м в земле, в зависимости от длины фланцевого кронштейна. На дно отверстия укладывается слой песка и гравия толщиной 0,2 м.
Затем конец электрического кабеля, выступающий из земли, следует пропустить через основание фонарного столба. Затем его опускают вертикально под прямым углом в отверстие и закрепляют. Пространство между стенками котлована и кронштейном воротника наполовину заполняется крупным гравием и заливается жидким бетоном.
Через 5 дней фундамент затвердеет, и нижняя часть фонаря может быть прикручена к воротнику.
Впоследствии к нему будут прикручены остальные части фонаря. Чтобы завершить установку, просто соберите кронштейн с фонарями и проведите кабель от кронштейна через кронштейн. Наконец, прикрепите к нему светильник и соедините провода в его нижнем щитке.

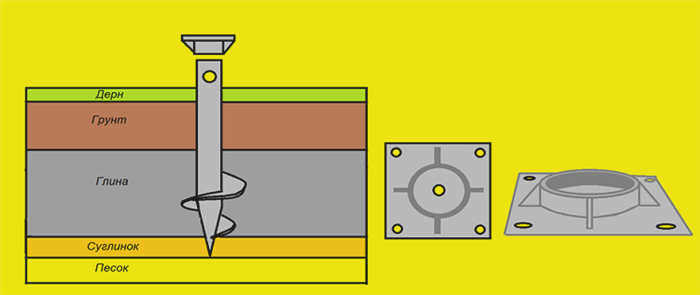

Если речь идет об установке винтовых кронштейнов для светильников, то это делается следующим образом:
- В месте крепления кронштейна делается небольшое углубление и в него наливается вода. Это делается для того, чтобы размягчить основание.
- Затем опускают кронштейн в отверстие и вставляют в верхнее отверстие длинный прочный стальной стержень (лом, арматуру).
- Далее вам понадобится помощник. Вместе с помощником вращайте спиральную сваю вокруг своей оси, следя за тем, чтобы она погружалась в землю.
- Закончите вращение сваи, когда отверстие в свае или стержень деформируются. Это означает, что свая достигла плотного слоя почвы.
- Отрежьте ножом остаток выступающего стержня.
- Когда свая будет готова, сделайте сбоку отверстие для электрического кабеля и вставьте его внутрь. Затем внутрь сваи заливается бетонный раствор.
- Затем необходимо установить фланцевый кронштейн и приварить его к верхней части сваи. Предварительно конец электрического кабеля следует просунуть через отверстие в кронштейне. В результате после застывания бетона получится прочное и устойчивое основание для светильника.
- Наконец, конструкция фонаря собрана и прикручена к основанию. Подключите также все электрические провода.
Шаг 10 Установка элементов управления

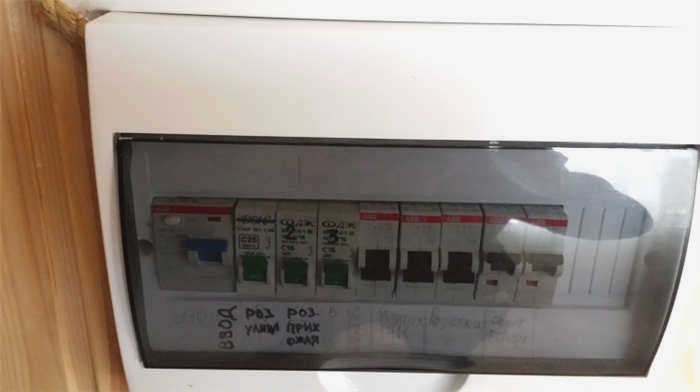

После установки светильников на месте их необходимо подключить к электросети. Для этого необходимо собрать распределительный щит. В распределительном щите на DIN-рейке должны быть установлены следующие компоненты схемы:
- 3 – х позиционный переключатель (I – 0 – II).
- Фотоэлектрическое реле.
- Модульный фазовый контактор.
- Автоматический выключатель.

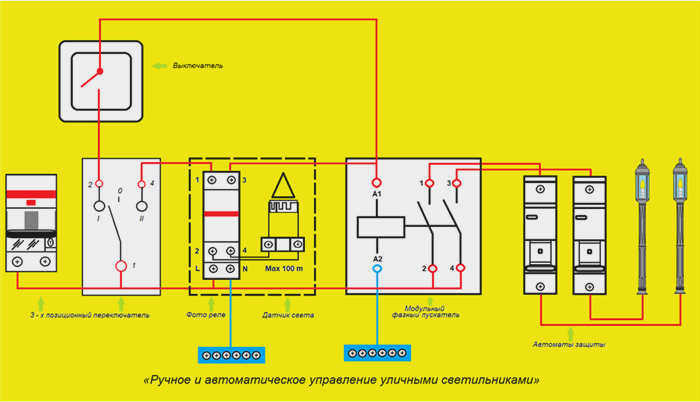

Затем подключите провода внешнего освещения и электропитания. Затем используйте их для сборки схемы "Ручное и автоматическое управление уличным освещением", показанной ниже.
В ручном режиме вы сможете включать и выключать наружное освещение по мере необходимости. В автоматическом режиме освещение будет включаться и выключаться независимо друг от друга при срабатывании фотореле и отдельно установленного датчика освещенности.
Важно! Монтаж должен выполняться с соблюдением мер электробезопасности и при выключенном питании, с использованием только сервисных инструментов с изолированными рукоятками.
Силовые кабели должны подключаться в последнюю очередь. Перед этим проверьте правильность монтажа и протестируйте проводку. Проверьте правильность полярности и правильность заделки каждого провода. Собранную электрическую цепь системы наружного освещения также следует протестировать.
Для этого подключите зачищенные провода от источника питания 12 или 24 вольт вместо проводов питания 220 вольт в распределительном устройстве. Затем измерьте мультиметром напряжение на каждой розетке в светильниках. Оно должно присутствовать и соответствовать правильному номиналу в каждом из них.
