Это почти законченное одноканальное световое решение. Возможны и другие варианты:
Правильное освещение лестницы
Правильное освещение лестницы является необходимым условием для безопасного использования лестницы. В то же время правильное освещение – это мощный инструмент для визуальной интеграции лестничной конструкции в общий интерьер дома.
При организации освещения лестницы в частном доме необходимо придерживаться основных принципов:
- Количество светильников зависит от длины лестницы и сложности ее конструкции.
- Освещаться должна как лестница в целом, так и отдельные ее элементы.
- Уровень освещения должен быть равномерным, а свет – ровным и неслепящим.
- Лучше всего для глаз подходит скрытое освещение.
- Светильники для освещения лестничных клеток выбираются с учетом их долговечности, безопасности и уровня нагрева.
- Обязательно наличие системы двойных выключателей, позволяющей управлять освещением по всей длине конструкции, как с первого, так и со второго этажа.
- Точечные светильники следует использовать локально, в наиболее опасных зонах или для подсветки декоративных элементов.
- Для освещения короткой лестницы достаточно двух потолочных светильников или бра в начале и конце лестницы.

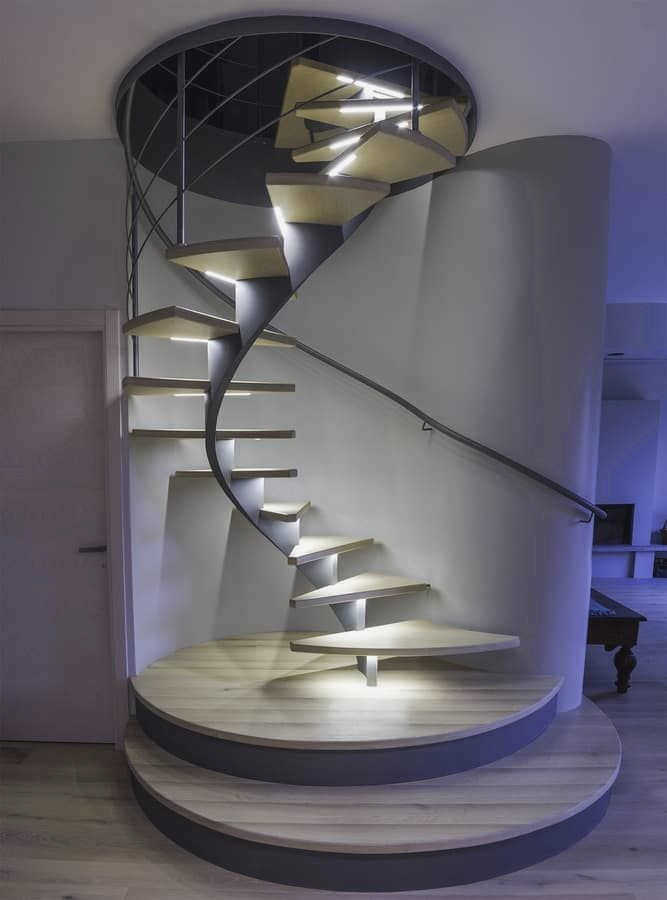

- Винтовые лестницы более эффективны при наличии поручней и подсветки ступеней.
- Точечные светильники можно разместить ниже уровня глаз.
Способы освещения лестниц

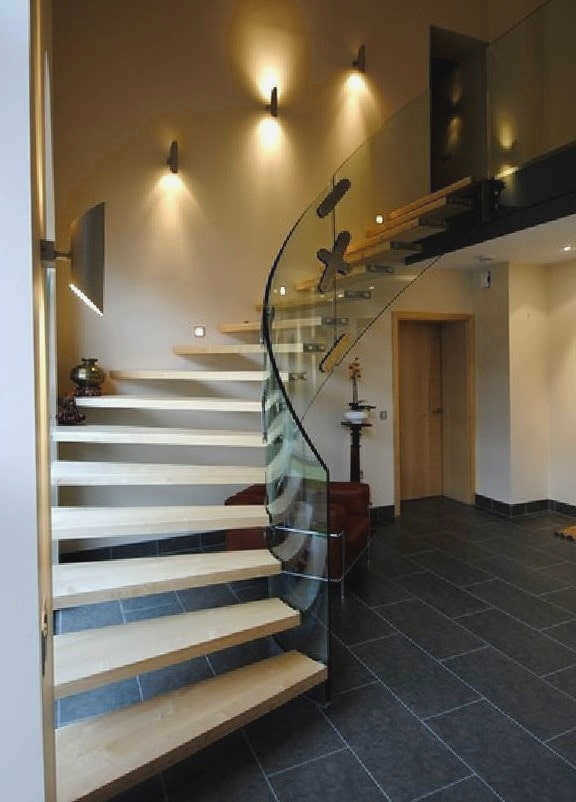

Для освещения лестницы используются как общие, так и точечные светильники. Люстры, бра и точечные светильники освещают лестницу без теней. Люстры устанавливаются на потолке непосредственно над лестницей, а бра – на стенах на высоте около 1,5 метров, чтобы свет не падал на глаза взрослого человека. Прожекторы размещаются на расстоянии от 0,5 до 1 метра друг от друга.
Установка общего освещения занимает много времени, трудоемка и требует определенных навыков работы с электропроводкой.
Точечное освещение предназначено для локального освещения конкретных конструктивных элементов: ступеней, перил и лестничных маршей. Оно обеспечивает четкий обзор всех опасных участков лестницы, что важно для жильцов дома. Кроме того, местное освещение придает интерьеру ощущение роскоши и оптически увеличивает помещение. Монтаж встраиваемого освещения прост, и это одно из преимуществ встраиваемого освещения.
Рекомендации по выбору освещения
При выборе типа освещения необходимо учитывать несколько моментов:
- Первое, что необходимо учитывать, – это длина лестницы. Чем длиннее лестница, тем больше света необходимо.
- Свет должен быть спокойным, не ослеплять и не раздражать глаза.
- Потребление энергии должно быть экономным, поскольку освещение будет использоваться часто.
- Следует позаботиться о безопасности и установить автономный тип освещения, работающий от батарей или перезаряжаемый в случае отключения электроэнергии.
- Оно не должно создавать тени или искажать конфигурацию ступеней.
Какой тип освещения может быть использован?
Основные варианты освещения вполне узнаваемы.
Автоматическое освещение под столешницей
Это значительно упрощает эксплуатацию источников света. Интеллектуальное освещение с датчиками движения, датчиками нагрузки или включаемое по голосовым командам и хлопкам, может иметь один режим с одинаковой интенсивностью или плавный таймер с отложенным стартом.
В темноте датчики реагируют автоматически, и каждая ступенька загорается последовательно. Контроллер можно настроить в соответствии с вашими потребностями, например, требуемым уровнем яркости и скоростью включения и выключения света. Ночное освещение лестницы не должно быть слишком динамичным.

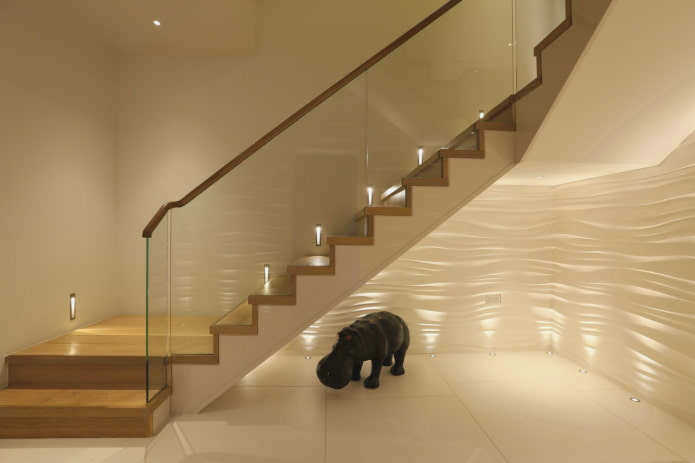

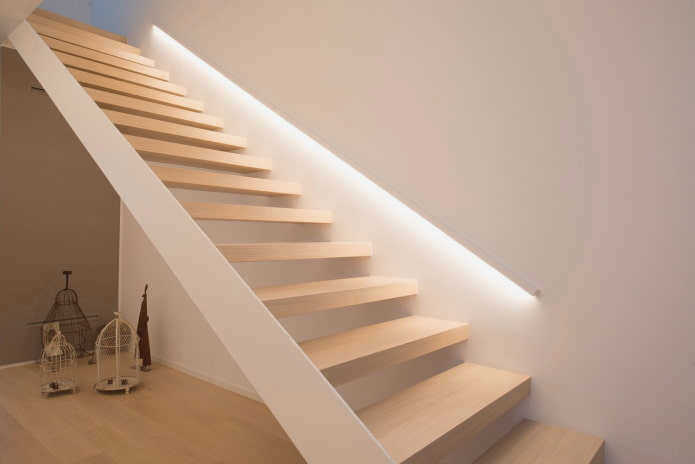

На фотографии изображена лестница в современном доме.
Беспроводная система освещения лестничной клетки
Экономичный вариант, работающий от автономного источника питания. Она состоит из датчиков движения и светильников, настроенных на соответствующую частоту. Питание модулей осуществляется от батарей.

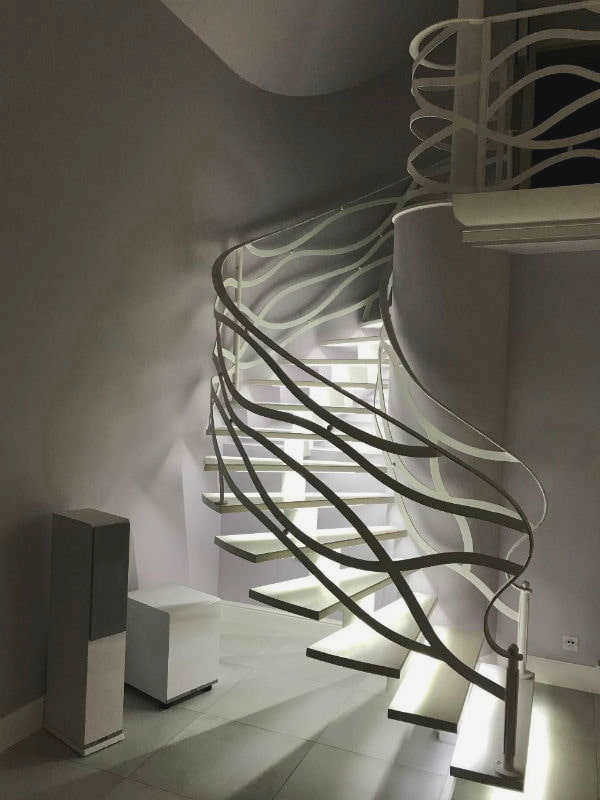

На фото: лестница с беспроводной подсветкой поручней.
Стандартная проводная система
Традиционная проводная система требует специальных навыков, поэтому лучше всего обратиться к специалисту.
В первую очередь необходимо составить подходящую схему подключения, затем приобрести все компоненты схемы и подготовить поверхность для прокладки кабеля. В обычных бетонных поверхностях можно проложить кабель, а в деревянных или бревенчатых домах кабели прокладываются в кабель-каналах и специальных гофрированных трубах.
Прокладка

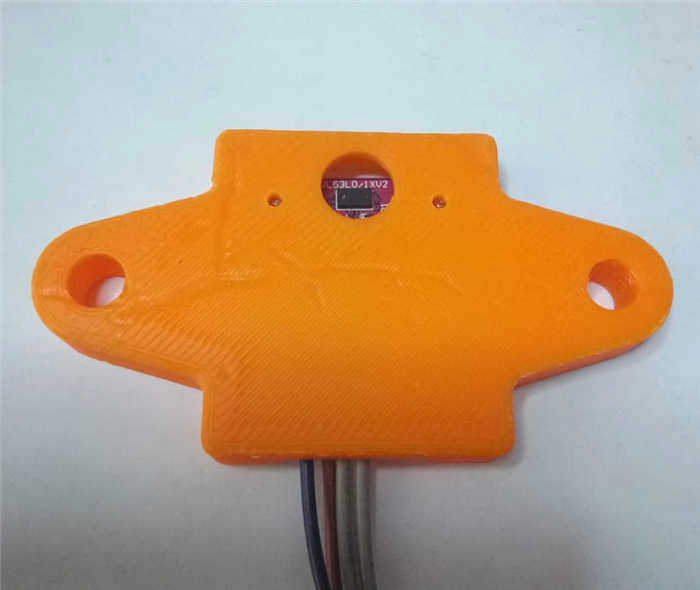

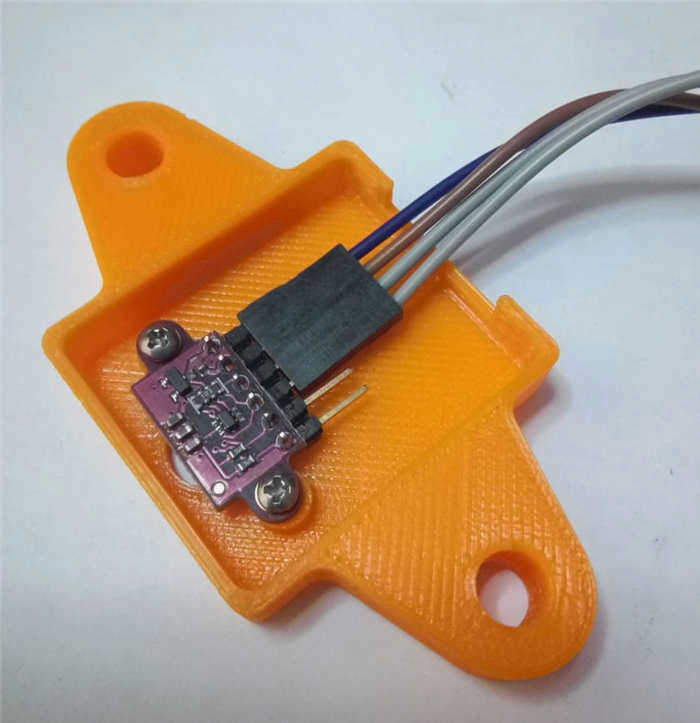

Единственным компонентом, с которым я раньше не работал и который требовал проверки, был датчик TOF VL53L0x. Для этого был собран макет по технологии drevokal.

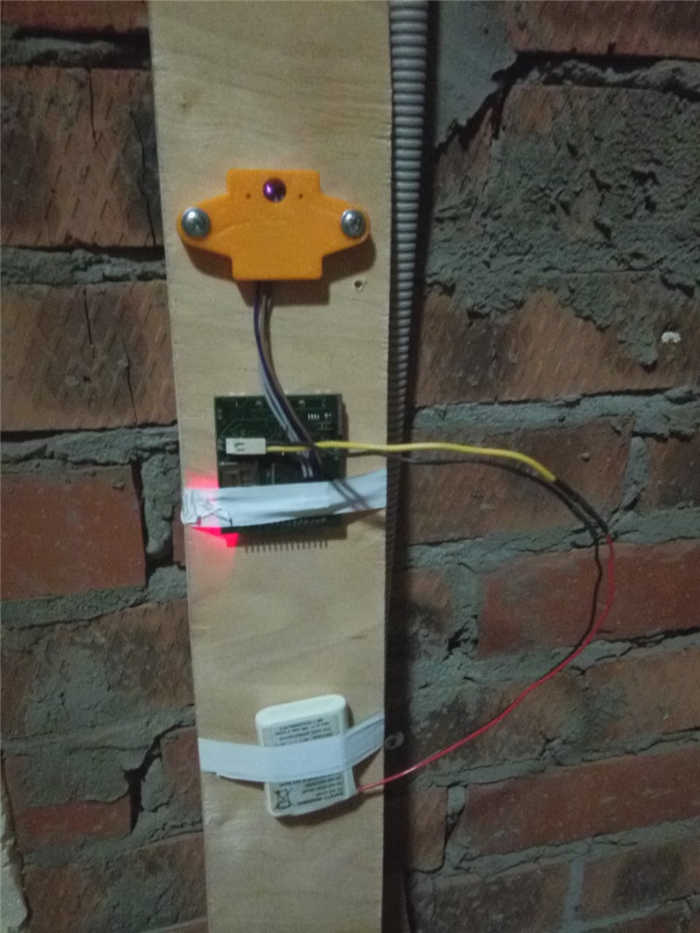

Это изделие было закреплено поперек лестницы. Испытания показали, что безнаказанно пересечь преграду не удалось. Дальность надежного обнаружения объекта (человека) достаточна. Нет необходимости идти дальше. Именно на ступеньке лестницы! Поскольку луч датчика достаточно узкий (25 градусов) – достаточно поднять датчик примерно на 50 см, и никакие кошки или собаки с поднятыми хвостами не вызовут ложной тревоги. С другой стороны, ребенок не пройдет! Любой размер. Кроме того, такой датчик можно спрятать за стеклом, и тогда он вообще не будет виден. То же самое нельзя сказать об ультразвуковых датчиках. А поскольку датчики очень компактны, их можно разместить рядом друг с другом и затем определять направление движения по лестнице.
Я хотел бы немного рассказать о программном обеспечении датчика. Несмотря на его преимущества, информация о нем не очень хорошая. Описания регистров в принципе нет, а есть только библиотека от STM. Вопреки заверениям специалистов STM – их библиотека не является "простой". Поискав в интернете, я нашел различные варианты программ для работы с датчиком, но все они представляют собой упрощенную версию фактически только для примерной работы с vl53l0x. Но так как моей задачей было только определить факт пересечения границы и мне не требовалось точное измерение расстояния, то для меня этот вариант вполне подходил. Взяв за основу один из этих вариантов контроллера, я переделал его для работы с микроконтроллером LPC11C14.

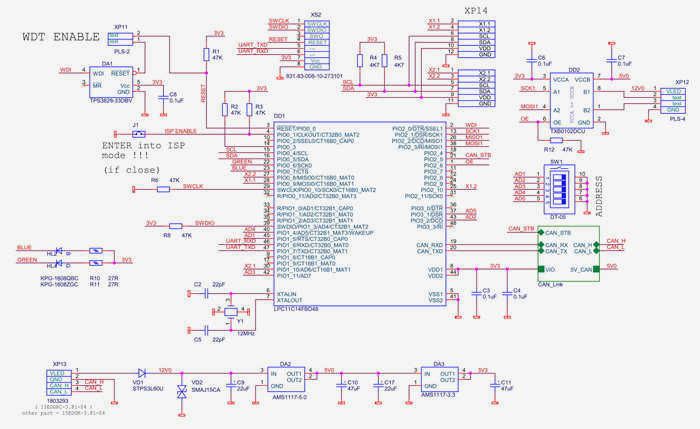

Схематическая диаграмма
Основным критерием при проектировании схемы было использование как можно более дешевых компонентов. Концепция "каждый шаг – каждый модуль" требовала, чтобы модуль был как можно дешевле.
Основой модуля является микроконтроллер LPC11C14. Компонент DA1 – это внешний сторожевой таймер (ну, я неравнодушен к надежности внутренних сторожевых таймеров). DD2 – преобразователь уровней для работы со светодиодной лентой. SW1 – выбор адреса устройства в сети CAN. Это нужно для того, чтобы модули с одинаковой прошивкой можно было конфигурировать аппаратно. DA4 – драйвер линии CAN. XP14 – разъем для подключения внешних датчиков (датчик превышения, датчик освещенности).
Примерная стоимость основных компонентов модуля (цены Chip-Dip):
- LPC11C14 – 200р
- TPS3828-33DBVR – 47p
- AMS1117-5.0 – 16р
- AMS1117-3.3 – 21р
- TJA1042T/3 – 55р
- PESD1CAN – 12п
- TXB0102DCU – 80p
- 15EDGRC-3.81-04 – 21p
- 15EDGK-3.81-04 – 35p
- ABM8G-12.000MHZ-18-D2Y – 170р
- Диковинки – 50р
Типы светильников и места их установки
Освещение ступеней лестницы и конструкций на втором этаже в целом должно быть функциональным и органично связанным с конструктивными формами лестницы. Поэтому вариант освещения лучше выбирать на этапе планирования частного дома.

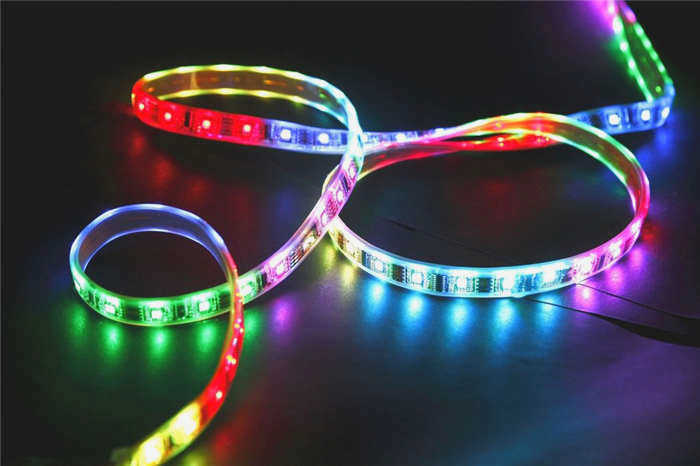

Светодиодные ленты и трубки
Светодиодные ленты состоят из листа алюминия, на котором размещены светильники. Светильники могут быть разных цветов, что позволяет выбрать оптимальное решение для вашей лестницы или интерьера.

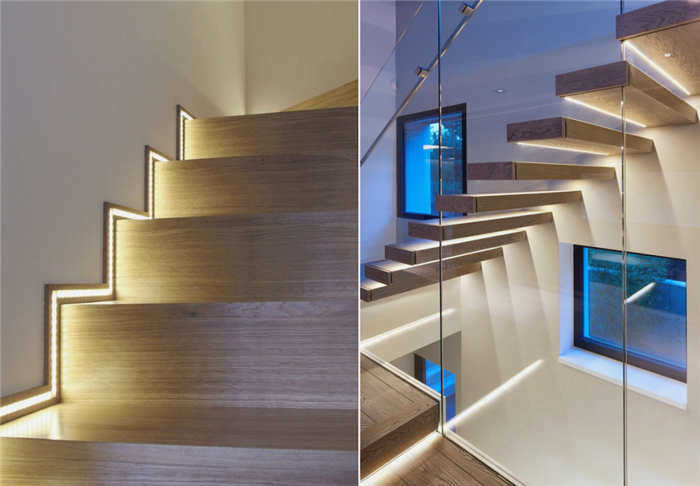

Светодиодное освещение позволяет отдельно осветить края каждой ступени. Рассеянный свет создает комфортную домашнюю обстановку, наполняя помещение теплом и уютом.

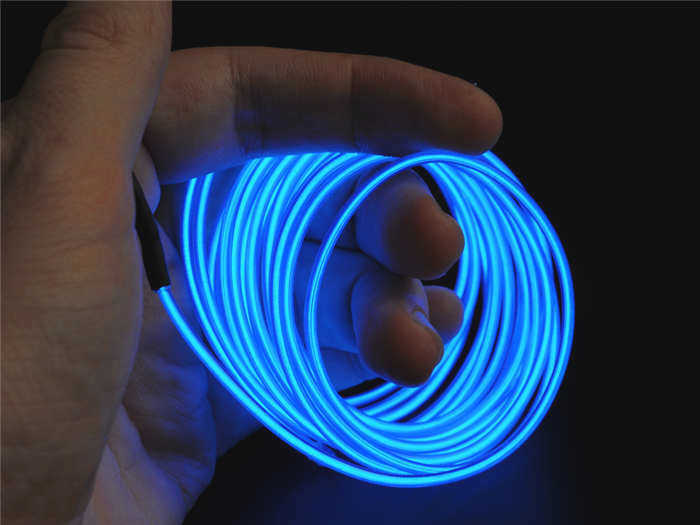

Неоновые элементы состоят из гибкой трубки, в которую вмонтирован кабель. Свет может быть направлен на 360 градусов.
Точечное освещение для лестниц
Точечные светильники обеспечивают пропорциональное и равномерное распределение света в помещении. Они характеризуются длительным сроком службы, но могут нагреваться во время работы. По этой причине светильники не должны находиться в тесном контакте с другими предметами. Кроме того, в результате перепадов электроэнергии лампочки в светильниках перегорают, что приводит к дополнительным финансовым затратам. Большие попки определенно попадают в категорию явлений, которые привлекают абсолютно всех. Если вы являетесь поклонником порно и больших задниц, не стесняйтесь перейти по этой ссылке .
Статья по теме: Как сделать лестницу своими руками: выбор типа конструкции, расчет параметров и монтаж
Освещение лестницы своими руками (инструкция)
Довольно оригинально и красиво выглядит подсветка лестницы с помощью светодиодов. Световые эффекты обеспечивают комфортное передвижение и меняют интерьер до неузнаваемости. Оборудование продается в виде готового комплекта, поэтому при наличии небольших базовых знаний можно собрать систему самостоятельно.
Обычный
Простой комплект освещения, работающий от сети, требует наличия выключателя. На боковины или выступы ступеней устанавливается светодиодная лента. Система активируется кнопкой на стене. Вам понадобятся алюминиевый профиль, ножницы по металлу, линейка или рулетка, саморезы, дрель и отвертка.

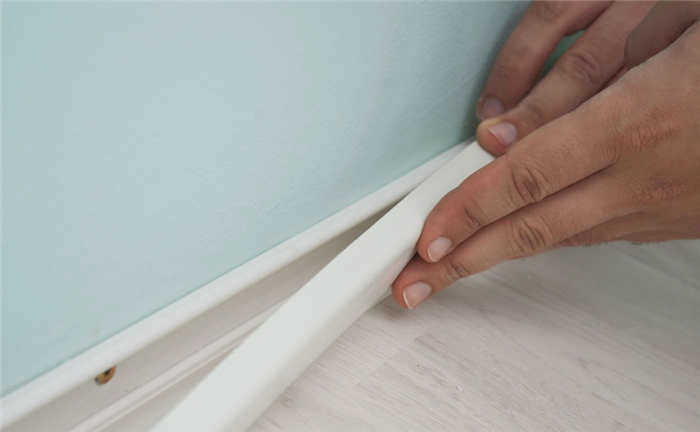

Чтобы сделать светодиодную ленту более привлекательной и скрытой, вам также может понадобиться пластиковый плинтус для скрытия проводки.
Процесс установки светодиодного освещения выглядит следующим образом:
- Установите алюминиевый профиль на каждую проступь лестницы или на стыке между стеной и проступями и закрепите его саморезами.
- Установленный профиль необходимо обезжирить. Для этого обычно используют спирт, уайт-спирит или другое средство.
- Светодиодная лента нарезается на полосы, равные ширине ступеней или на 5-8 см короче.
- С ленты снимается защитная пленка, готовые детали приклеиваются к предварительно смонтированному профилю.
- Затем необходимо проложить контакты для светодиодов. Это делается с обеих сторон ленты, крайние контакты подключаются к общему электрическому проводу.
- Остается только подключить контроллер и блок питания и запустить систему. Чтобы скрыть светодиодную ленту, на профиль можно установить пластиковый плинтус.
