Еще одним преимуществом является то, что это занимает меньше времени (1-3 дня). Трудозатраты также значительно снижаются, как и использование бетона и других строительных материалов. Монтаж можно проводить как зимой, так и летом.
Особенности откатных ворот со спиральными спиралями

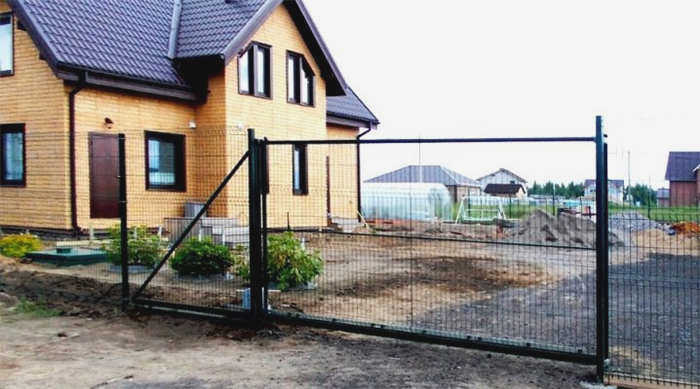

Въезд на любую территорию, будь то частный дом или склад, всегда осуществляется через ворота. Они могут быть разных вариантов – распашные, раздвижные или откатные. В настоящее время все большую популярность приобретают откатные ворота. Они пользуются большим спросом, так как просты в установке и эксплуатации. Такие конструкции экономят место на участке и требуют меньше специальных навыков для установки. Откатные ворота могут быть установлены различными способами. Они устанавливаются на рельсы или винтовые сваи.
Особенности откатных ворот на винтовых сваях
Любое строительство начинается с фундамента. Установка откатных ворот не является исключением. Однако фундамент на участке не всегда бывает однородным. Если ворота длинные, например, 6 м и более, могут образовываться зоны подтопления. В процессе эксплуатации фундамент в некоторых местах может провалиться. Это приведет к короблению и повреждению ворот.
Чтобы предотвратить смещение фундамента, используется метод установки свай.
Он имеет ряд существенных преимуществ перед раздвижными конструкциями:
- Рельсы не нужно очищать от скопившейся грязи и другого мусора в процессе эксплуатации.
- Монтаж ворот на сваях обеспечивает устойчивость конструкции – ворота не наклоняются даже на заболоченном и глинистом грунте.
- Откатные ворота на сваях могут быть установлены без верхнего рельса, что позволяет въезжать на участок высокобортным или рефрижераторным автомобилям.
В качестве монтажного элемента винтовые сваи имеют неоспоримое преимущество перед обычными бетонными колоннами. При смене времен года замерзание или оттаивание почвы не влияет на них. Они прочны, долговечны и увеличивают срок службы конструкции.
Кроме того, если ворота устанавливаются на территории, где уже есть здания, то для установки откатных конструкций на рельсах не всегда есть место. С болтовыми сваями такой проблемы не возникает.
Преимущества и недостатки
Преимущества
1️⃣ Экономия пространства. В отличие от распашных ворот, откатные ворота не требуют столько места, сколько распашные. Это важно для небольших земельных участков или узких дорог.
2️⃣ Надежность и долгий срок службы. Автоматика более надежна, чем для распашных ворот. Равномерное распределение веса снижает износ роликовых систем.
3️⃣ Бесснежное открывание в случае сильного снегопада.
Недостатки
1️⃣ Не может быть установлена на участке с большим перепадом высот.
2️⃣ Требуется место вдоль забора для установки рулонных ворот.
3️⃣ В 1,5-2 раза дороже распашных ворот.
Схема на странице .
На рисунке показана схема откатных ворот длиной 5 м и высотой 2 м, установленных на винтовых сваях 108*2500 мм.
Для других размеров форма рамы может отличаться. Количество свай также может быть изменено.
По запросу мы можем изготовить абсолютно любую конфигурацию:
– Все размеры.
– С воротами или без ворот.
– Для любого типа фундамента.
– Открытие в любом направлении.
– Замки, защелки, петли – все основные функции по запросу.
– Лакокрасочное покрытие.
– Для различных типов раздвижных систем:
Параметры;Микро;Эко;Евро;Макс.
Максимальный вес створки;350кг;500кг;800кг;2000кг Максимальная длина створки;4000мм;5000мм;7000мм;12000мм
Собрав все требования заказчика, мы производим расчеты и высылаем схему точной конфигурации каркаса, облицовки, аксессуаров, количества и типа виноградных свай и т.д.
Примеры схем и аксессуаров:
Роликовые ворота на винтовых сваях схема 4500 2000 мм
Откатные ворота на винтовых сваях схема 5000 2000 мм
Рулонные ворота на винтовых сваях схема 5000 2000 мм в Ленинградской области
Рулонные ворота на винтовых сваях схема 6000 2000 мм под ключ
Установка
1. монтаж винтовых свай. Для откатных ворот используются опоры 108*2000 мм. Данный диаметр не используется из расчета максимальной несущей способности. В этом случае будет достаточно свай диаметром 57, 76 или 89 мм. Ворота длиной 4 метра весят не более тонны, а максимальная нагрузка на одну сваю диаметром 57 мм составляет 500 кг, а у нас их две. Идея заключается в том, что мы берем больший диаметр, чтобы избежать вибраций, вызванных большей лопастью и поверхностью ствола.
2. Приварите швеллерный кронштейн.
3. приварить U-образную стойку.
4. смонтируйте жалюзи.
5. закройте раму полотном.
6. установить и настроить автоматику.
7. принять работу.
- Рама со стойками и роллетной системой от = 30000 рублей.
- Доставка 50 рублей за километр от производства, минимум 2000 рублей.
- Винтовые сваи 108 мм * 2500 мм 3 шт. *2000 руб. = 6000 рублей.
- Швеллер 16 3 метра = 4500 рублей.
- Работа по установке откатных ворот под ключ 14000 рублей.
- Автоматика от = 30000 рублей.
- Установка автоматического привода 12000 руб.
Автоматика
- Привод для откатных ворот.
- Радиоприемник.
- Брелоки-передатчики.
- Фотоэлементы.
- Системы дистанционной разблокировки.
- Магнитные концевые выключатели.
- Отопление.
Выбор .
Шнеки забиваются в грунт путем ввинчивания в сочетании с прессованием. Они состоят из вала и лопастей. В зависимости от конструкции различают:
- узколопастные;
- широкие лопасти.
У первого типа диаметр лезвия не более чем в полтора раза превышает диаметр ствола. Узкая ширина снижает риск повреждения при погружении в воду. Варианты с узкими лезвиями используются на сильно промерзших почвах или вечной мерзлоте.
Широкие лопасти используются на илистых, глинистых, песчаных и торфяных почвах, поскольку они покрывают большую площадь.
Конфигурация лопастей имеет большое значение. Существует три типа лопастей. Каждый из них используется для определенной почвы:
- На жидких и пластичных почвах;
- На глинистых почвах;
- на полутвердых почвах.
Они выпускаются с литым или сварным наконечником.
Использование литого наконечника оправдано, когда почва содержит твердые включения, например, гравий, камни. Приварной наконечник может быть поврежден при столкновении с твердым препятствием, в то время как литой наконечник разрушит его. В других случаях целесообразнее использовать сварной наконечник.
Существуют также однолопастные и многолопастные наконечники. Последние имеют ряд преимуществ при использовании в проблемных грунтах – они лучше противостоят вмятинам, боковым нагрузкам, выдергиванию и обладают большей грузоподъемностью.
СВ производятся с различными антикоррозийными покрытиями (полимерными, эпоксидными, цинковыми и т.д.).
Для индивидуальных строительных проектов (гаражные ворота, заборы) хорошо подходят модели с низкой нагрузкой.
К ним относятся многолопастные модели со следующими параметрами (диаметр лопасти до 300 миллиметров, толщина лопасти до 5 миллиметров, толщина стенки цилиндра до 3,5 миллиметров). Одноплоскостные модели для небольших нагрузок будут иметь следующие параметры соответственно: 500 – 6 – 4,5 миллиметров.
На рынке представлены различные типы в довольно широком ценовом диапазоне. Не стоит экономить. Дешевые с некачественным покрытием могут треснуть при закапывании в землю или быстро проржаветь и выйти из строя.
Установка
Отметьте точки крепления винтов, как показано на чертеже. Разметка выполнена.
Следующий шаг – сделать начальное отверстие с помощью садового шнека. Отверстия глубиной полметра будет достаточно. Это позволит определить направление движения.
После этого можно приступать к завинчиванию. В конце просверливается отверстие. В него вставляется ломик. По обе стороны от лома кладутся трубы. Лом с трубами будет являться рычагом, который будет использоваться для затягивания. Если вы используете специальное гидравлическое оборудование, процесс завинчивания будет происходить быстрее.
Это может сделать один человек, но лучше, если это будут делать два человека. Один человек закручивает, а другой контролирует, чтобы не перекосило.
Для контроля угла наклона на ствол кладется магнитный уровень. Он не должен быть больше двух градусов.
При достаточной глубине он перестает поворачиваться. Это признак того, что конструкция находится на месте.
Главное правило при завинчивании – всегда следить за тем, чтобы не было отклонения от вертикали. Если свая не углубляется более чем на полтора метра и отклоняется, вытащите ее и начните процесс завинчивания заново.
Затем сваю следует подрезать, чтобы выровнять ее относительно грунта.
После ввинчивания и обрезки пустоты заполняются бетонным раствором. Это делается для защиты ствола от коррозии и укрепления фундамента.

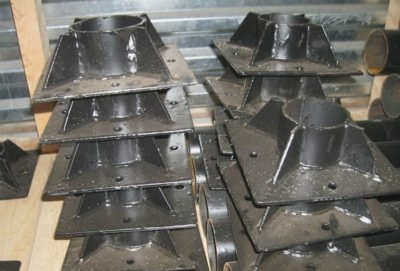

Далее устанавливаются оклады. Это верхние концы свай. Оклад надевается и приваривается. Шов должен быть очищен и покрыт антикоррозийным составом.
Следующий шаг – приваривание направляющего канала и крепление роликовых механизмов.
Если планируется автоматическое управление открытием и закрытием ворот, необходимо установить платформу для электропривода.
