Откатные ворота своими руками чертежи металл проект

В зависимости от типа и расположения опорной поверхности рулонные ворота делятся на рулонные и рельсовые. Сегодня конструкции с нижним рельсом встречаются очень редко. Рулонные ворота более надежны и могут быть изготовлены собственными силами, так как все необходимые материалы и детали можно приобрести в местных магазинах.

Заказать раму для откатных ворот. Что нужно учесть перед заказом

В этой статье мы расскажем вам о том, что необходимо знать перед тем, как заказать раму для откатных ворот. Если вы решили сделать откатные ворота своими руками, то сначала нужно определить ширину проема и высоту ворот. Основных параметров для изготовления рамы откатных ворот – всего три:

• ширина проема
• вес рамы ворот (включая обшивку)
• высота ворот

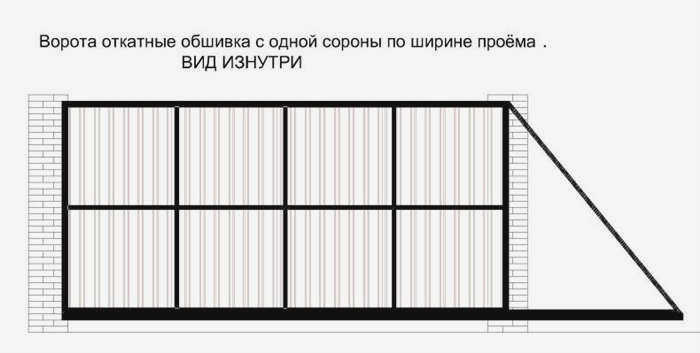

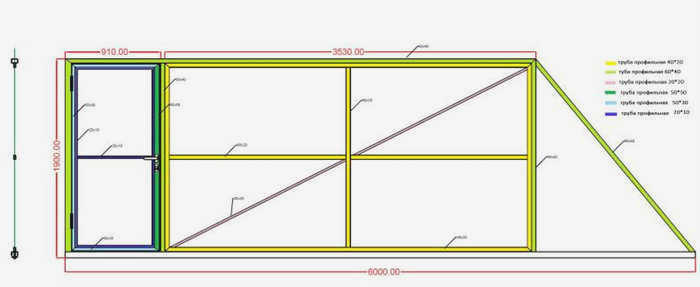

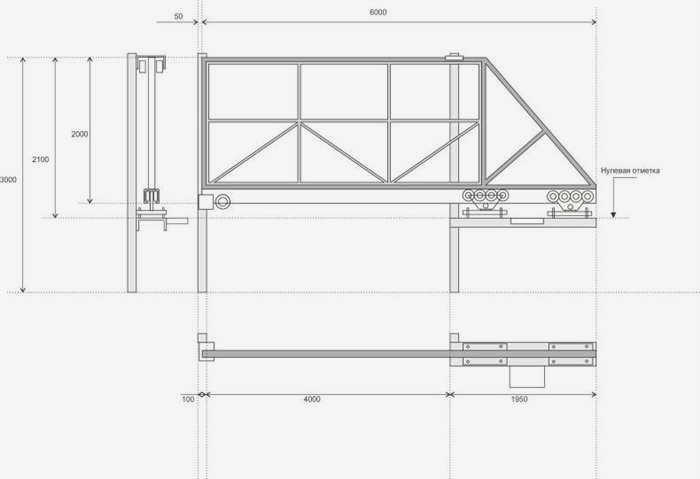

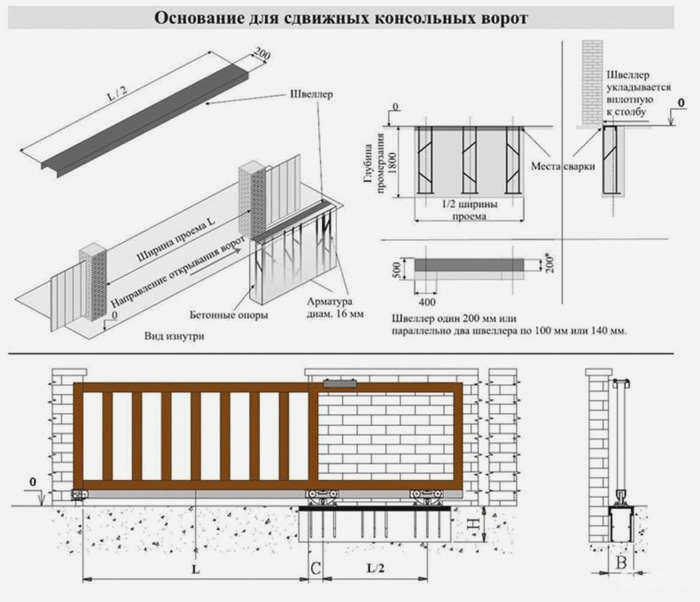

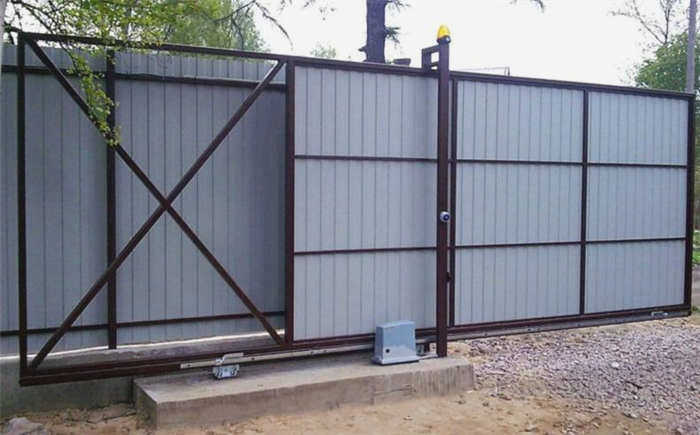

Проем ворот – это расстояние между столбами, ограничивающими сам проезд. В общем случае размер рамы раздвижной двери определяется следующим образом: ширина проема + противовес (равный 1/2 ширины проема) = общая длина дверной рамы. Пример: Если ширина проема составляет 4 метра, то противовес ворот должен составлять примерно 1/2 от 4 метров = 2 метра, поэтому рама откатных ворот должна иметь общую длину 4 + 2 = 6 метров.

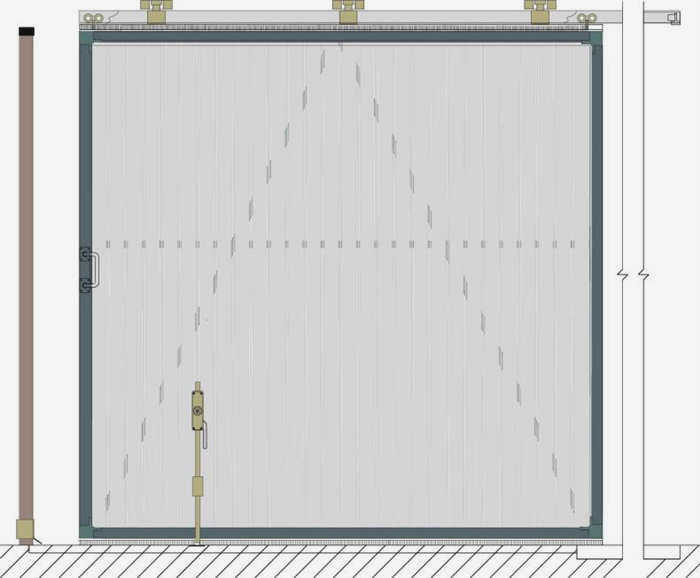

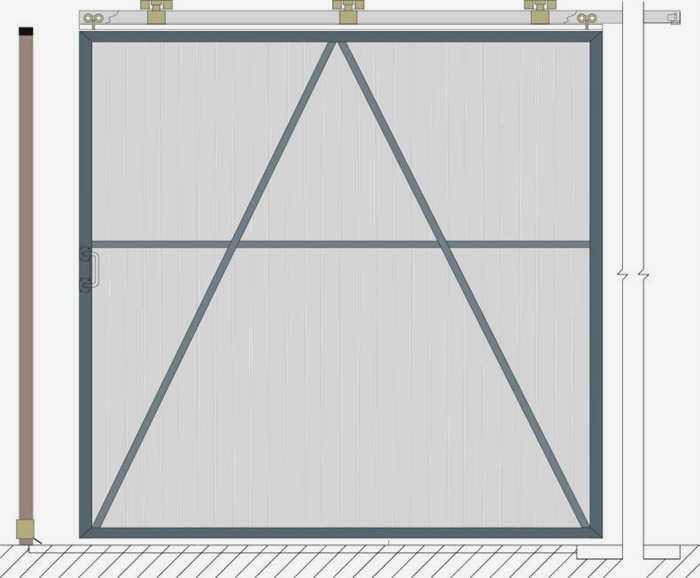

Рама откатных ворот. Определите ее высоту

Стандартная высота рамы откатных ворот обычно составляет 1,8 или 2 метра.

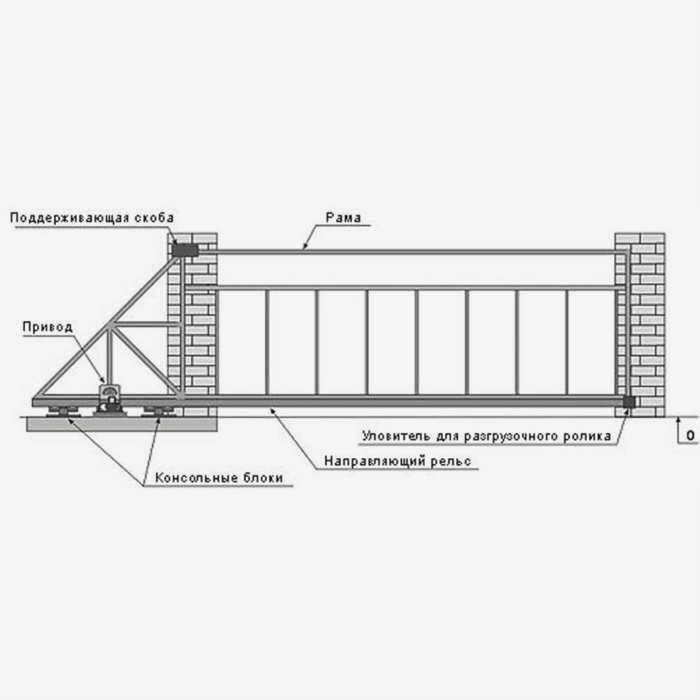

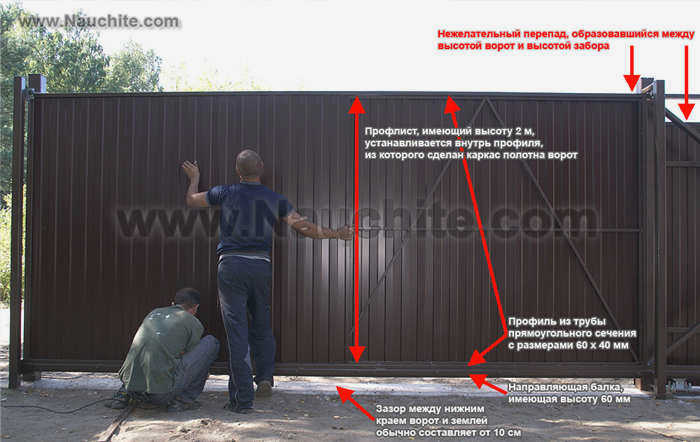

Обратите внимание, что откатные ворота хорошо смотрятся, если их верхний край находится вровень с соседним забором или чуть ниже него. Если ворота установлены на классических консольных роликах (с нижней балкой), расстояние от земли ("от нуля") до нижнего края рамы ворот будет не менее 120 мм (максимум 170 мм). Кроме того, к нижней раме откатных ворот приваривается направляющая планка, которая также имеет определенную высоту (обычно 55-75 мм, в зависимости от размера планки). Общее расстояние от земли до нижнего края рамы ворот (именно рамы ворот, а не направляющей планки, приваренной к раме снизу!) составляет 175-245 мм, в зависимости от высоты рамы на роликовых опорах и размера направляющей планки.

В качестве примера рассчитайте максимальную высоту рамы легких откатных ворот (ширина проема 4 метра) у верхнего края забора на высоте 2 метра от земли, при этом ворота должны находиться на той же высоте, что и забор:

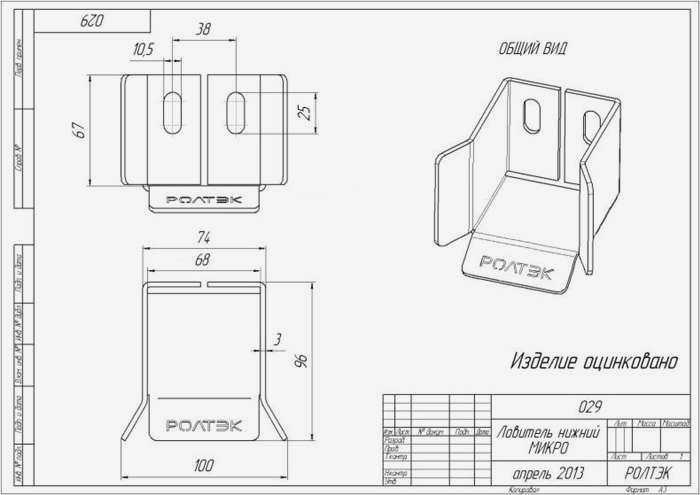

1. Направляющая балка MIKRO высотой 55 мм приваривается к нижней части рамы откатных ворот;

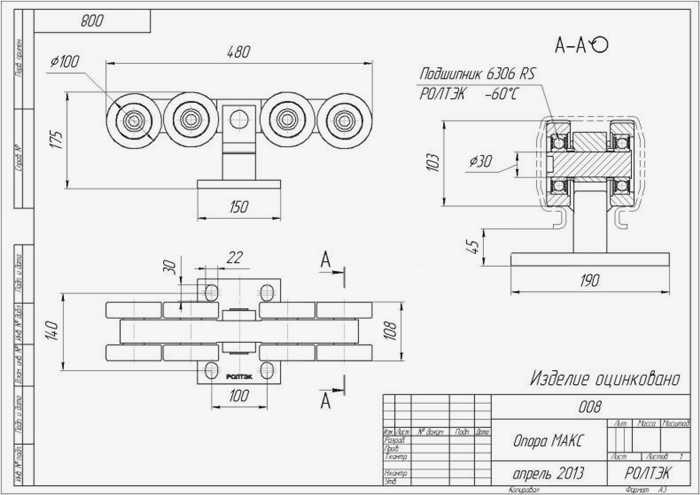

2. Кронштейны опорных роликов устанавливаются на регулировочных площадках как можно ближе к земле (минимальная высота от земли до нижнего края ролика в кронштейне = 120 мм);
3. Так, если верхний край раздвижной двери должен находиться на высоте 2000 мм, вычтите из 2000 мм 120 мм (минимальный зазор под роликами) и 55 мм (высота балки), и вы получите высоту 1825 мм. Это максимальная высота рамы. В действительности рама может быть высотой 1825 мм или 1800 мм – пластина регулировки высоты под ножкой ролика позволяет регулировать высоту рамы на ±25 мм.

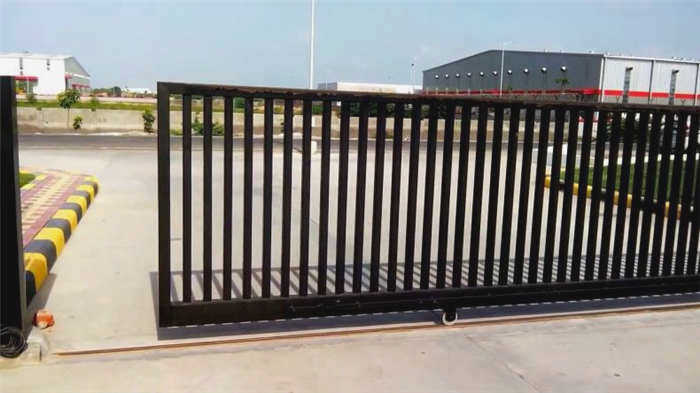

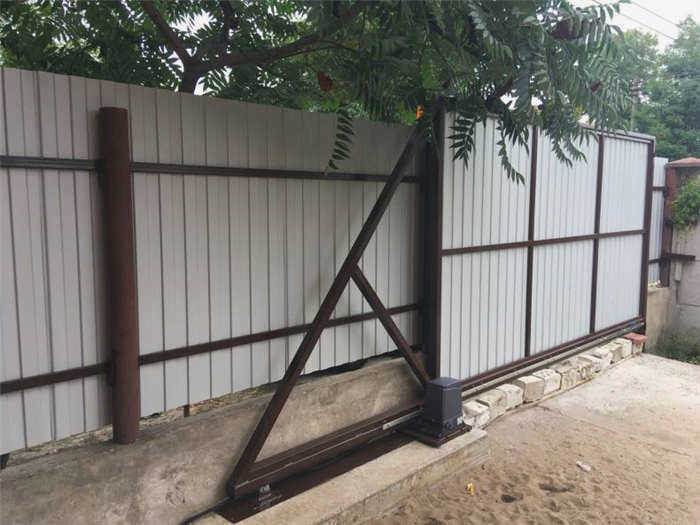

Самонесущая раздвижная дверь

Основным принципом работы двери является нижний несущий профиль, к которому крепится дверное полотно. Этот профиль скользит в одной плоскости на высоте примерно 9 см от земли.

Секционные ворота Hormann RenoMati

Устанавливаются на прочные тележки в бетонном балансирном основании шириной не менее 50 см. Максимальная длина полотна данного типа ворот составляет 12 м, а максимальная высота – 2,5 м.

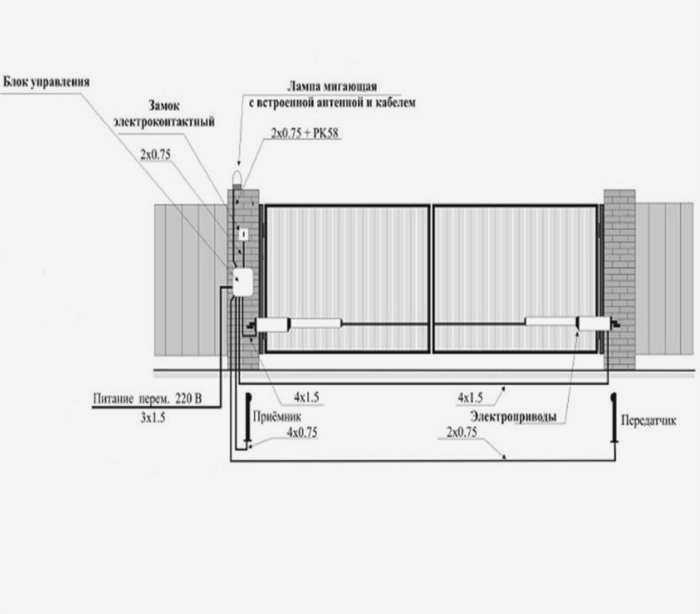

Оператор откатных ворот Hormann

Выбор материала ворот (сталь или алюминий) зависит от размера ворот, частоты открывания, веса полотна ворот и финансовых ресурсов. Стальные ворота хорошо работают при больших размерах ворот и весе полотна ворот.

Комплект видеодомофона Fox для дома с электромеханическим замком для калитки.

Они более устойчивы независимо от обработки поверхности (горячее цинкование и последующая покраска). Новая обработка поверхности требуется максимум через 15 лет.

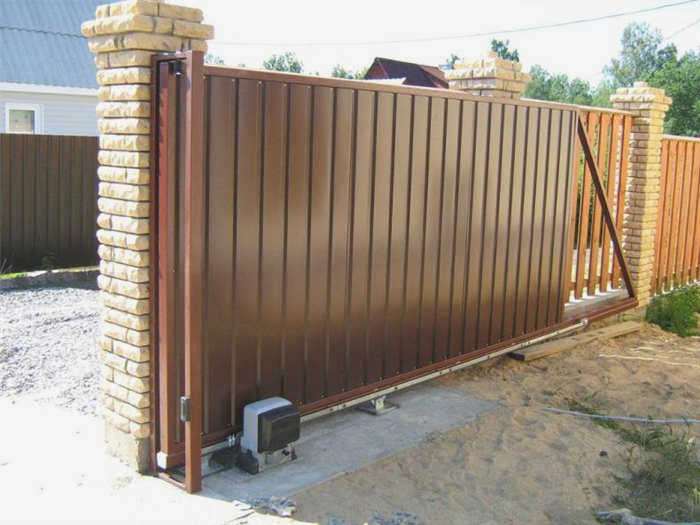

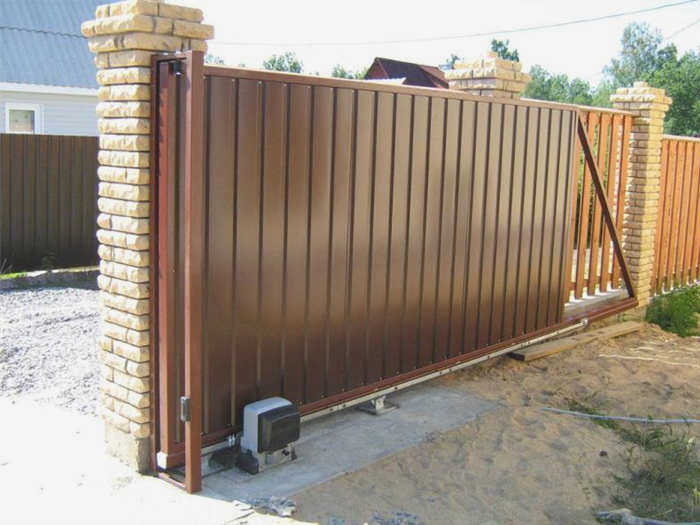

Преимущества самонесущих откатных ворот

• Стабильная конструкция. Самонесущие откатные ворота устанавливаются как в частных, так и в промышленных зданиях.
• Они скользят на 5-10 см над поверхностью земли. Это позволяет устанавливать откатные ворота на поверхностях, которые не являются идеально ровными.
• Могут быть установлены на любой высоте над землей.
• Требуют минимального обслуживания в виде осмотра привода и функциональных частей один раз в год.

Дистанционное управление для откатных ворот Hormann

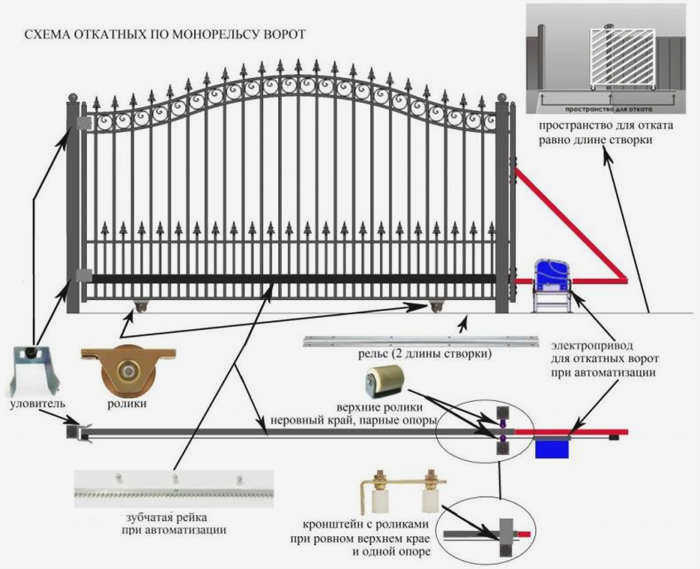

Откатные ворота на рельсах

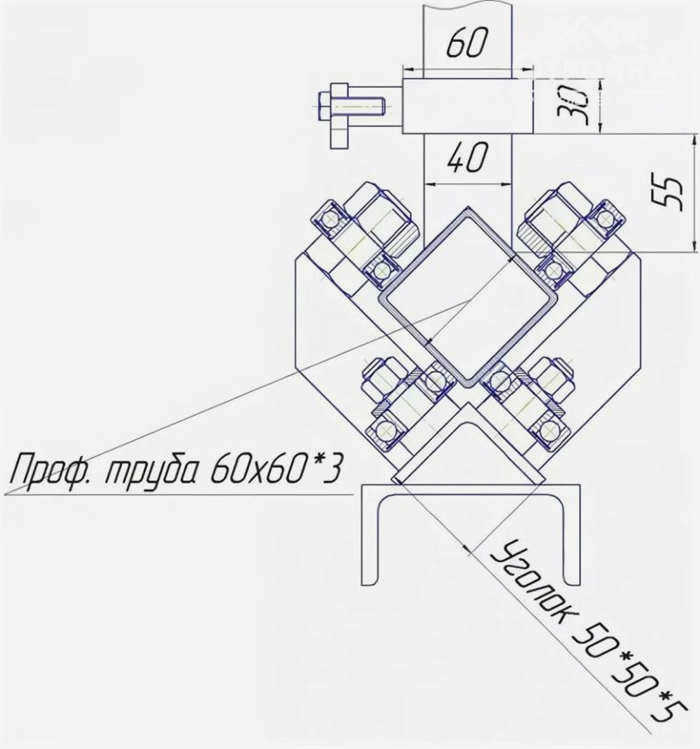

Работа этих откатных ворот заключается в том, что ходовые ролики прикручены к раме и перемещаются по бетонному профилю.

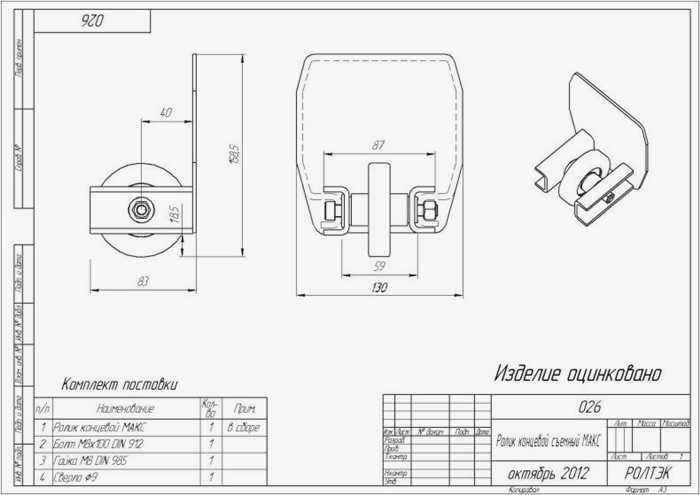

Держатели роликов для откатных ворот

В отличие от самонесущих ворот, эти ворота перемещаются в пространстве, которое на 1/3 меньше длины проема.

• Поэтому они подходят для тех случаев, когда самонесущие ворота не могут быть установлены из-за недостатка места. Максимальная длина полотна ворот этого типа составляет 12 м, а максимальная высота полотна – 2,5 м (в зависимости от типа заполнения).

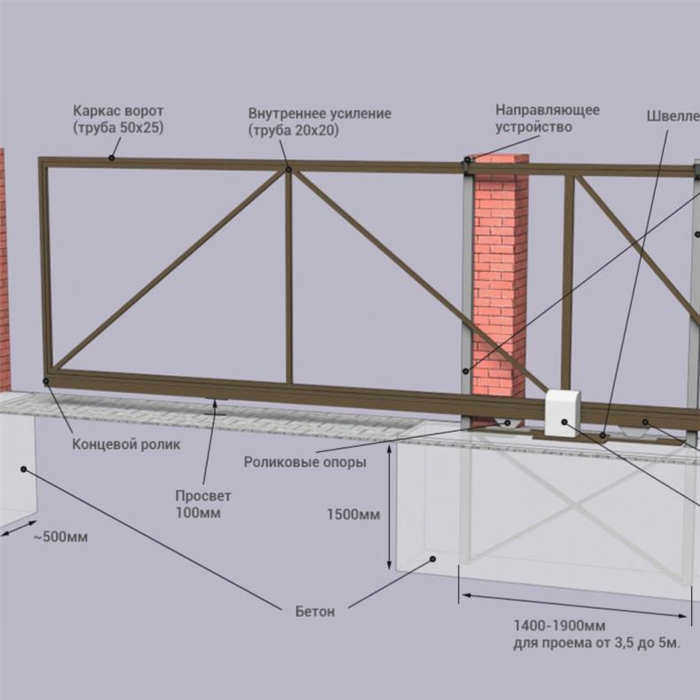

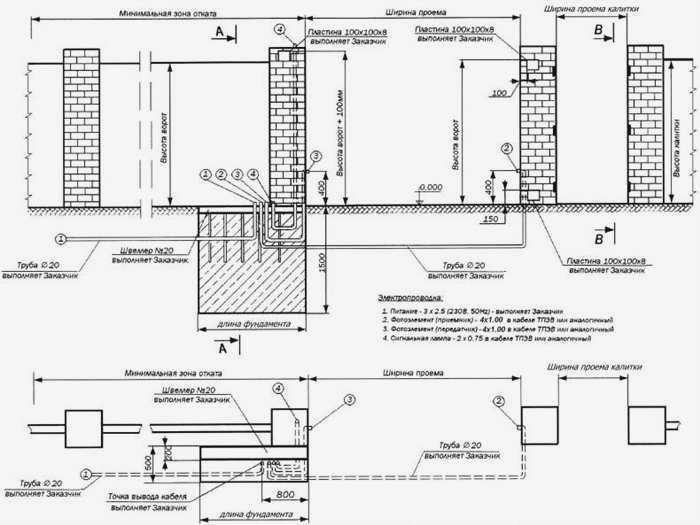

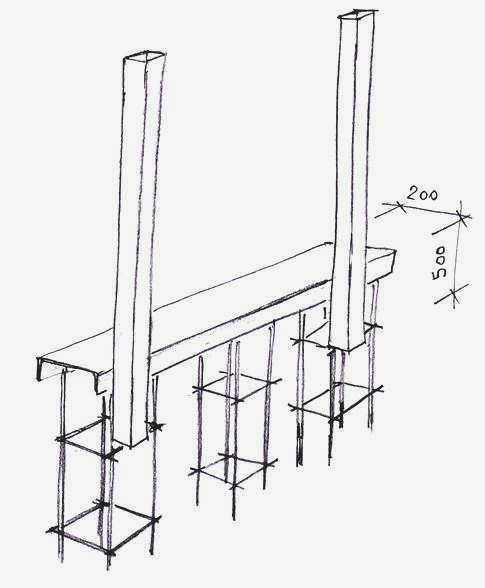

• Рельсовый профиль устанавливается по всей длине откатных ворот на бетонном фундаменте (минимальная ширина 20 см и минимальная глубина 50 см) на моторном приводе. Такие ворота обычно изготавливаются из стальных реек 70 × 50 мм, 70 × 70 мм или алюминиевых профилей тех же размеров.

Комплект зубчатой рейки для откатных ворот

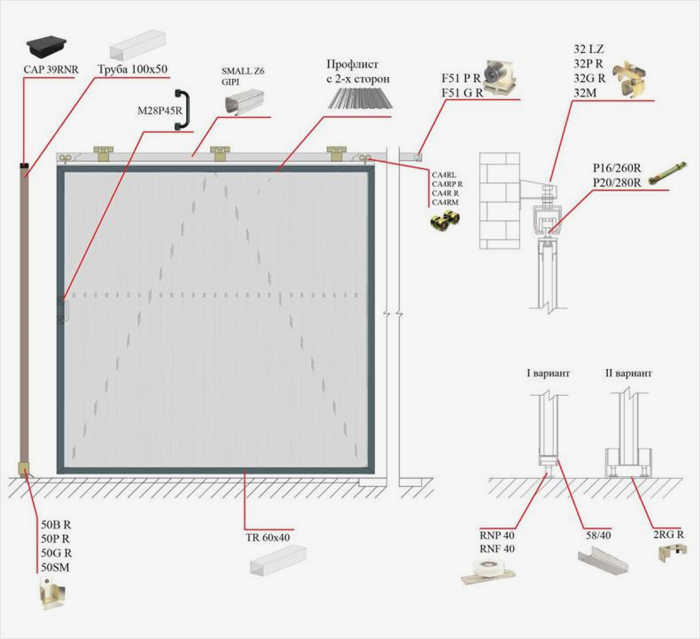

Технические характеристики конструкции

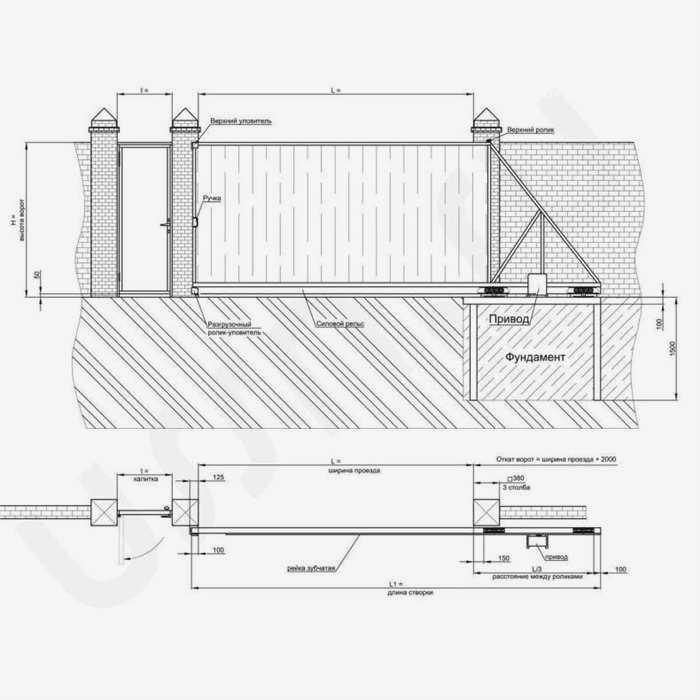

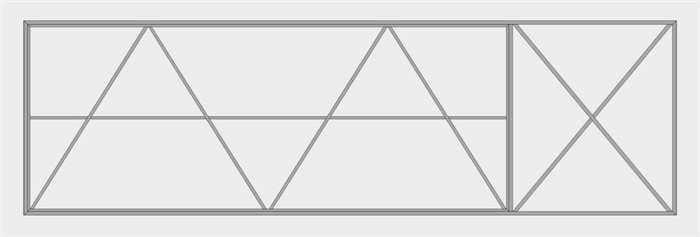

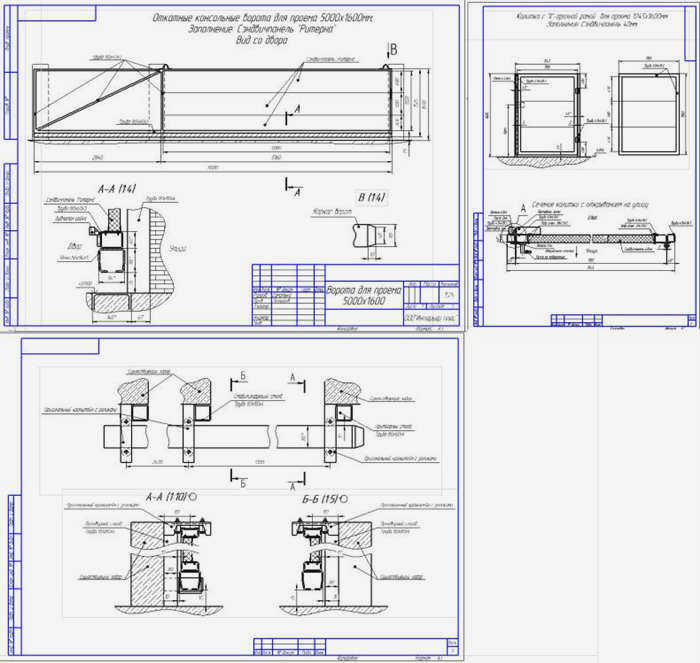

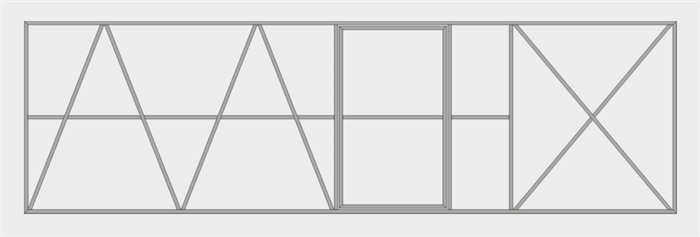

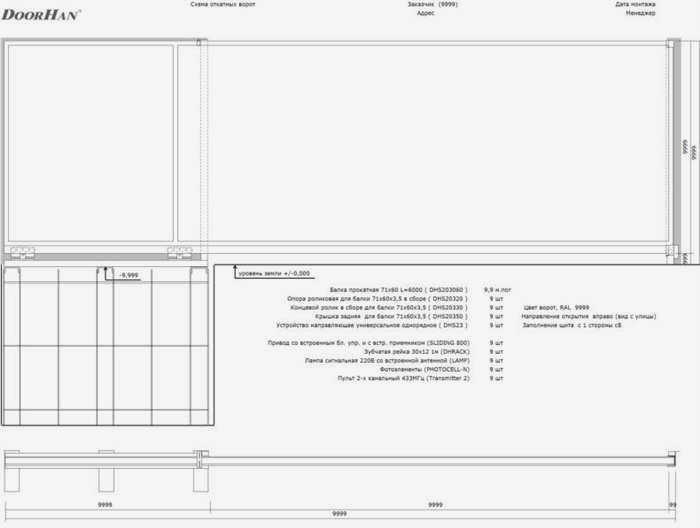

Прежде чем закупать материалы для изготовления откатных ворот, необходимо составить эскиз или чертеж с записью основных размеров и количества необходимого материала.

Размер стороны

Одним из основных аспектов проектирования конструкции является определение высоты, ширины и других параметров ворот. В первую очередь определяется пространство между столбами, так как этот размер влияет на дальнейшие расчеты. При этом всегда необходимо учитывать следующее

• угол въезда транспортного средства;
• габариты въезжающего автомобиля;
• свободное пространство между боковыми краями автомобиля и стойками ворот, это значение должно составлять 30-50 см с обеих сторон.

Откатные ворота шириной 2,5-3 метра подходят для всех транспортных средств, кроме крупногабаритных (например, джипов). Для грузовика или трактора требуется проем ворот не менее 3,5 метров.

Если ворота нельзя вставить перпендикулярно ограждению, образуется угол, поэтому расстояние между общей шириной автомобиля и опорами необходимо умножить на 1,5. Важно также учитывать возможность смещения неправильно закрепленного груза, ошибку водителя и гололед на дороге. Оптимальная ширина в этом случае составляет 4,5 метра.

При расчете ширины ворот к ширине проема следует прибавить 0,2 метра. Это обеспечит то, что роликовая дорожка не будет видна через щель при закрытых воротах. Высота полотна должна быть немного меньше высоты ограждения. Нижний край забора имеет небольшой зазор от уровня земли, а ворота не касаются земли и устанавливаются с зазором в 100 мм.

Высота полотна также зависит от ширины направляющей шины внизу и размеров рамы. Проект должен учитывать все особенности и быть максимально точным, чтобы ворота и забор располагались ровно.

Установка откатных ворот шаг за шагом

Перед установкой ворот позаботьтесь обо всех необходимых аксессуарах. Вы можете изготовить их самостоятельно или купить в виде готового комплекта. Вам не понадобятся специализированные инструменты – все необходимые компоненты можно легко купить в любом магазине DIY.

Откатные ворота следует собирать тщательно, чтобы избежать ошибок в работе и получить прочную и надежную конструкцию. В сборке откатных ворот есть несколько этапов:

1. Возведение опорных столбов.
2. Закладка фундамента.
3. Изготовление полотна, отдельных элементов конструкции.
4. Установка всей системы.

Чтобы добиться хорошего результата, важно следовать заранее составленному плану работ. Необходимо контролировать геометрию и другие технологические особенности. Таким образом, дверь будет удобна в эксплуатации и прослужит долгое время.

Разместите свой заказ
Отправьте запрос, и наши менеджеры свяжутся с вами в ближайшее время
Позвоните нам: +7 (499) 433-05-44
Бесплатный замер
Мы сделаем все замеры и поможем вам определиться с выбором.
Позвоните нам: +7 (499) 433-05-44

Установка столбов

Значение столбов велико, так как они влияют на стабильность системы откатных ворот. Столбы должны быть вертикальными и параллельными друг другу, чтобы в будущем они не шатались и не разрушались. Столбы могут быть изготовлены из различных материалов, таких как

• бетон;
• прочный металл;
• дубовая древесина;
• кирпича.

Специалисты рекомендуют бетонировать опоры на глубину не менее 1 метра. А если уровень грунтовых вод высокий, то для всех конструктивных элементов ворот требуется общее основание.

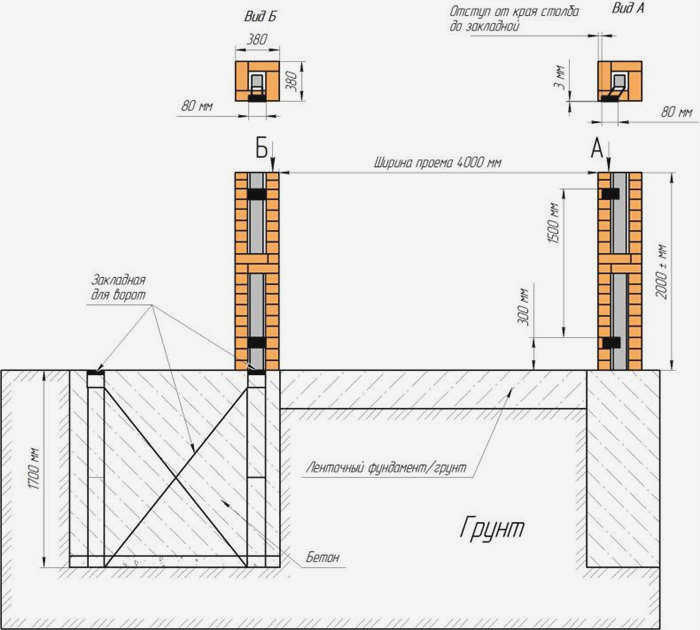

Если столбы сделаны из кирпича или камня, то на каждый столб необходимо сделать три отверстия размером 6 на 6 см. Крепежные элементы представляют собой платформы из толстых стальных листов, к которым приварены отрезки проволоки или металлического прута. При сборке стоек откатных ворот гибкие элементы устанавливаются в стыки, фиксируя планки на необходимой высоте.

Принципы расчета и монтажа

На самом деле конструкция откатных ворот не так сложна, как может показаться. К тому же они легко монтируются.

Оператор откатных ворот Hormann

Вот несколько правил технически безупречного монтажа откатных ворот, изучив которые, домашний мастер и любитель загородного отдыха сможет быстро и четко решить все вопросы проектирования и установки.

Правильная ширина проема

Конструкция откатных ворот должна начинаться с выбора правильной ширины проема.

Дистанционное управление для откатных ворот Hormann

Ширина откатных ворот относится к длине ворот. Равна расстоянию между стойками при полностью открытых откатных воротах.

Угол въезда для крупногабаритных транспортных средств

Чтобы правильно его определить, учтите следующее.

1. Какой тип техники должен проехать через ворота? Планируете ли вы въезд тяжелых машин, бульдозеров или самосвалов?
2. Каков путь движения этих транспортных средств, включая крупногабаритные машины?

Комплект оператора ProMatic для гаражных ворот

Зазоры между столбами и механизмами

Из опыта эксплуатации откатных ворот известно, что зазор между столбами и зеркалами автомобилей должен составлять не менее 30-50 см с каждой стороны.

Чтобы приблизительно определить оптимальную ширину проема, достаточно привести размеры поперечного сечения популярных моделей автомобилей с выдвижными зеркалами.

Двухканальный пульт дистанционного управления Hormann

Ширина проема популярных автомобилей

• Ford Focus – 2,01 м.
• Ford Explorer (модель 2015 года) – 2,29 м.
• Газель (цельножелезный тент) – 2,5 м.
• КАМАЗ – 2,9 м.
