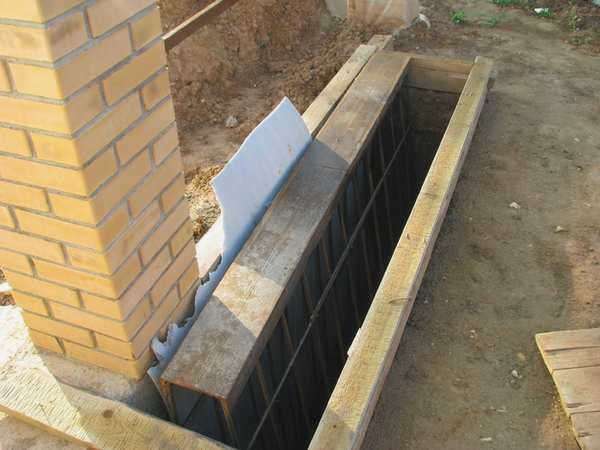

На этом этапе установки откатных ворот используется бетонный раствор не ниже класса М300. Бетон заливается после установки закладной конструкции, а швеллер выравнивается по горизонтали: одновременно в поперечном и продольном направлениях.
Дешевые откатные ворота своими руками видео
Все для автоматизации ворот
- Оформить заказ
Ваша корзина
0 шт. – 0.00 руб.
Ваша корзина пуста!
Ваши товары Цена
Всего 0,00 РУБ.
Каталог продукции
Откатные ворота своими руками: пошаговое руководство и схемы
Опубликовано: 02 февраля 2018 г.
Откатные ворота своими руками: с чего начать, как выбрать комплектующие, какой порядок действий соблюдать, на что обратить внимание в первую очередь? Эта статья будет полезна всем, кто интересуется, как сделать откатные ворота своими руками, и содержит планы и инструкции по монтажным работам. Ниже приведена схема откатных ворот, схема фундамента откатных ворот, рекомендации по подготовке проема, рекомендации по монтажу.
Откатные ворота – очень популярный и наиболее удобный тип ворот. Свое название они получили из-за особенности своей конструкции: они сдвигаются вбок и перемещаются вдоль забора. За последние десять лет откатные ворота стали чрезвычайно популярны. Такая популярность объясняется разработкой новой и усовершенствованной конструкции – ворота стали более доступными по цене, отпала необходимость в верхней направляющей и они больше не требуют обслуживания.
В данной статье описан наиболее логичный и оптимальный порядок изготовления и установки откатных ворот своими руками, а также приведен чертеж для сварщика.
Чтобы самостоятельно изготовить и собрать раму откатных ворот, помимо желания, вам понадобится сварочный аппарат (инвертор) и навыки сварки. Вам также понадобится инструмент для зачистки швов и резки металла. Вам понадобится участок с относительно ровной поверхностью, чтобы организовать своего рода пандус для установки створки ворот.
Работа делится на пять частей: замеры, фундаментные работы, изготовление рамы, сборка и отделка конструкции, установка оператора и сопутствующего оборудования.
Перед началом работ важно понять, как именно устроены откатные ворота.
Особенности конструкции
Для создания чертежа используются два параметра: ширина проема и высота откатных ворот. Последний параметр важен с точки зрения производительности только в том случае, если изготавливаются накладные модели. В остальных случаях размер выбирается с учетом внешнего облика.
Консольный вариант будет рассмотрен далее, как часто используемый в частном строительстве.
Чертежи конструкции

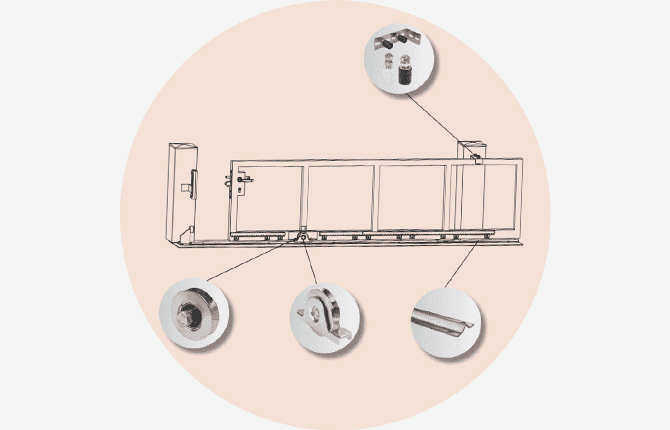

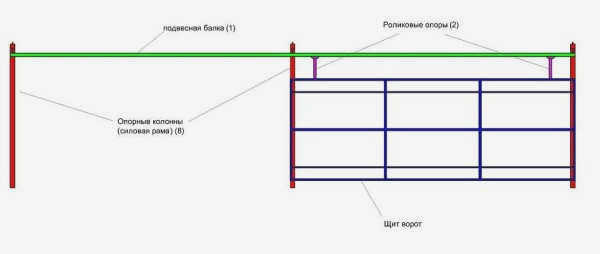

К чертежам откатных ворот следует подходить с точки зрения простоты конструкции. Он состоит из двух важных элементов:
- консольная балка;
- двух роликовых опор.

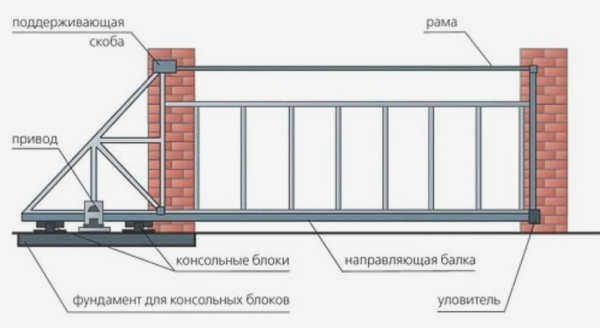

Первая из них опирается на вторую и скользит по ней. Сама дверь устанавливается на верхнюю часть балки, обычно с помощью электросварки. Ролики устанавливаются с внешней стороны проема.

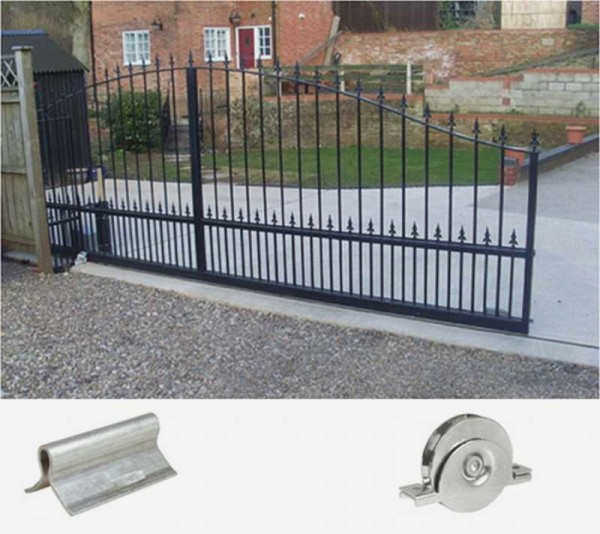

Оба этих компонента являются сборными изделиями. Их можно приобрести у продавца-строителя. В зависимости от веса самой двери консоли и ролики продаются разных секций и размеров. Хотя надо отдать должное мастерам, которые предлагают консоли и ролики ручной работы.

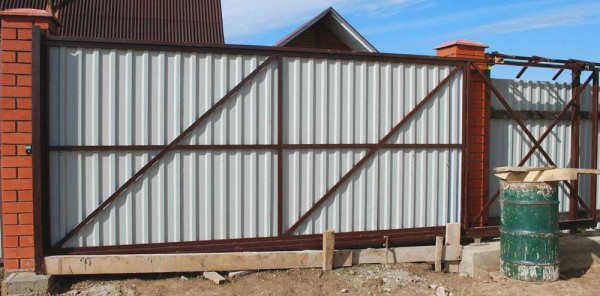

Полотно консольных ворот представляет собой раму, обшитую каким-либо плоским материалом. В настоящее время часто используется профнастил. У нас есть подробная статья о том, как сделать ворота из профлиста своими руками. В прошлом ее обшивали досками или металлическими листами. Один из популярных вариантов – каркас с кованым декором. Это уменьшает парусность ворот, что сказывается на их надежности. Другими словами, чем меньше парусность, тем выше надежность.
Для каркаса используются профилированные трубы разного сечения: внешняя с большим сечением, к внутреннему наполнению с меньшим сечением.

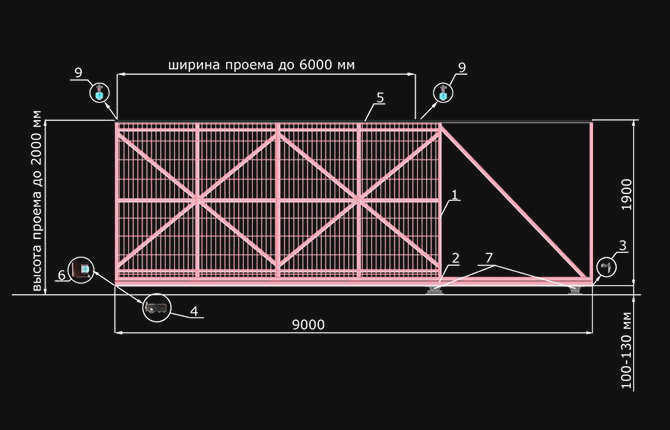

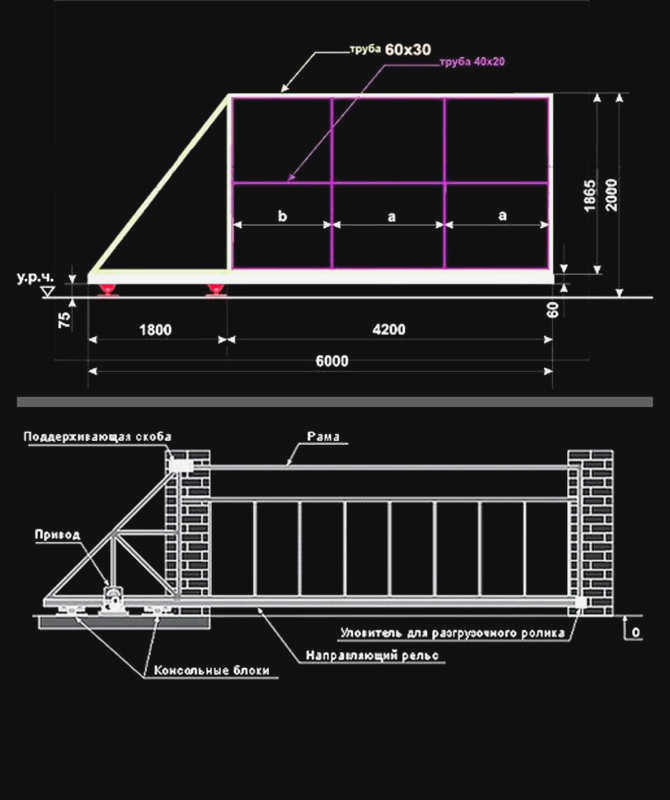

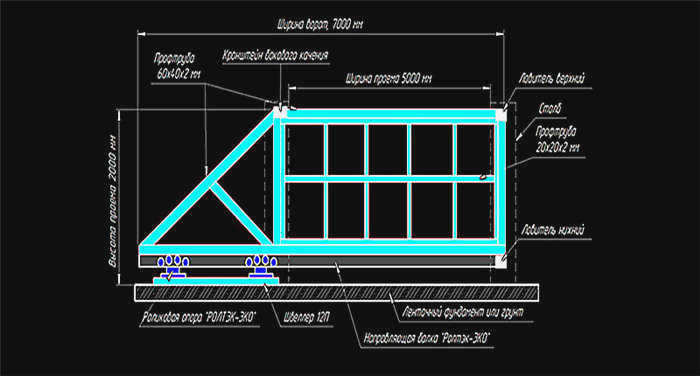

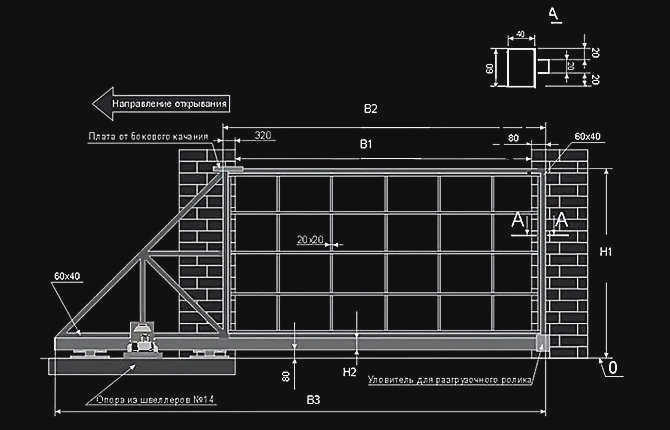

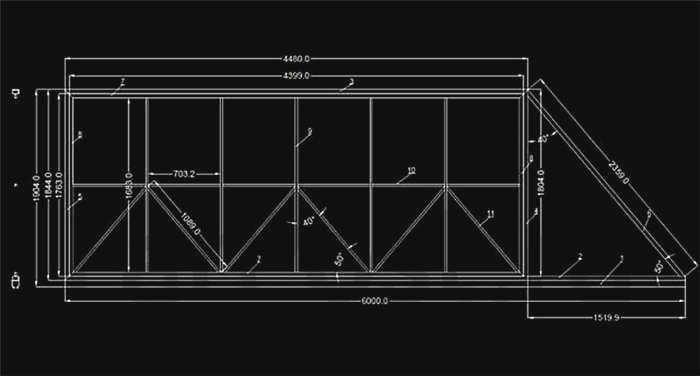

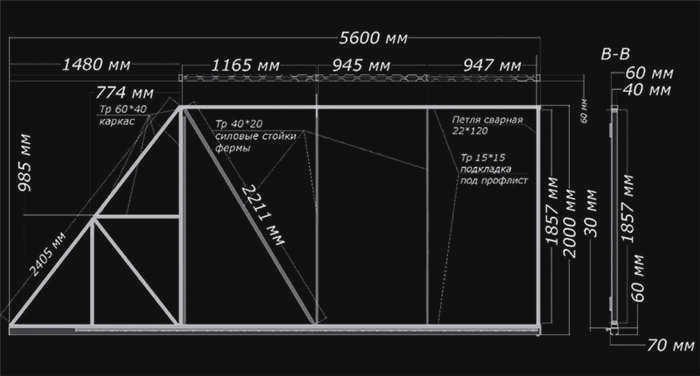

Откатные ворота можно сделать своими руками по готовым чертежам, приведенным ниже. Их можно взять за основу, учитывая размеры конструкции.
В схемах консольных откатных ворот может разобраться человек, даже не имеющий специального технического образования. Самое главное – правильно сделать необходимые замеры, которые понадобятся для расчета размеров конструкции ворот.
Конструкция консольных откатных ворот и этапы сборки
Пошаговая инструкция по изготовлению и сборке откатных ворот своими руками представляет собой последовательность этапов строительства:
- Определение размеров ворот с учетом ширины проезжей части.
- Создание чертежа полотна. Определение его веса с учетом каркаса и облицовки.
- Выбор и покупка фурнитуры.

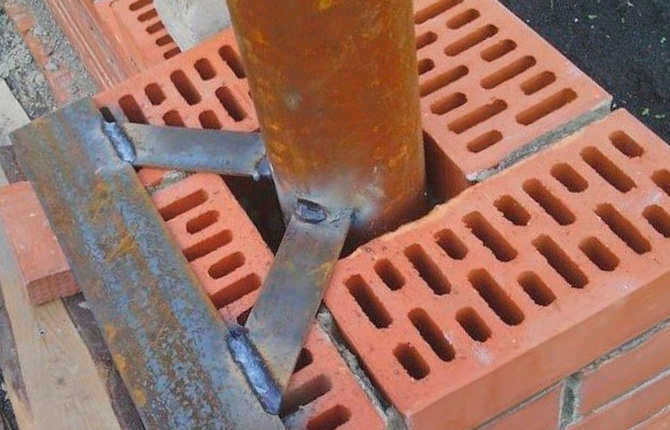

- Установка опорных колонн. Они могут быть металлическими, из металлических профилей или собранными из кладочного материала: кирпича, бетонных блоков, камня.
- Строительство фундамента: разметка, выемка грунта, установка армированной сетки с приваренным швеллером, заливка бетонного раствора.
- Установка арматуры. Ролики крепятся к швеллеру до его соединения с армированной рамой и заливки бетона.
- Сборка откатных ворот.
- Покраска ворот.
Материалы и инструменты
На этом этапе важно сделать разделение в зависимости от выполняемых строительных работ. Это установка каркаса ворот и строительство фундамента. Поэтому для первой строительной операции потребуются материалы:
- Профильные трубы. Один из вариантов – сечение 60х40х2 мм, используемое для сборки каркаса. Сечение 40х20х2 мм для внутренних элементов створки.
- Обшивка для откатных ворот: профнастил, доски, стальной лист и другие.
Для сборки рамы:
- Сварочный аппарат.
- Уголки, представляющие собой открытые углы соединений профильной трубы.
- Зажимы для крепления элементов каркаса.
Для строительства фундамента для откатных ворот необходимы следующие материалы:
- Цемент, гравий и песок для замешивания бетонного раствора.
- Швеллер 20 для основания под ролики. Это не единственный вариант.
- Стальная арматура диаметром 10-12 мм для армирующей сетки.
Для замеса бетона – лопаты и бетономешалка. Для копания земли – лопаты, ломы.
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Однако это самая дорогая конструкция. Дело не столько в роликовой системе, сколько в необходимости фундамента с металлическими столбами, к которым затем будет крепиться консольная балка. Если столбы уже установлены, то фундамент заливается перед столбами и вдоль забора на длину технического свеса, который необходим для компенсации нагрузки, создаваемой створкой.

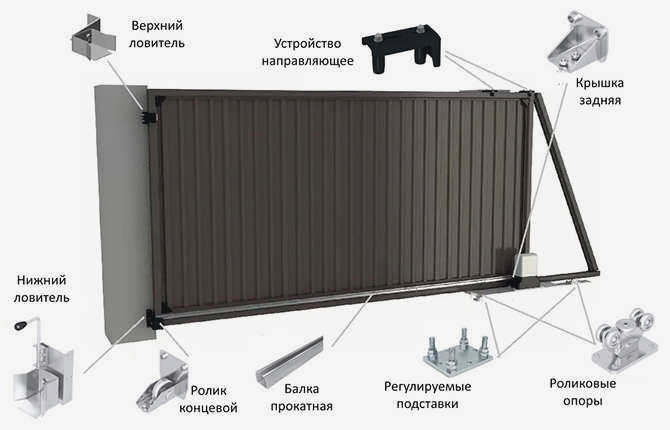

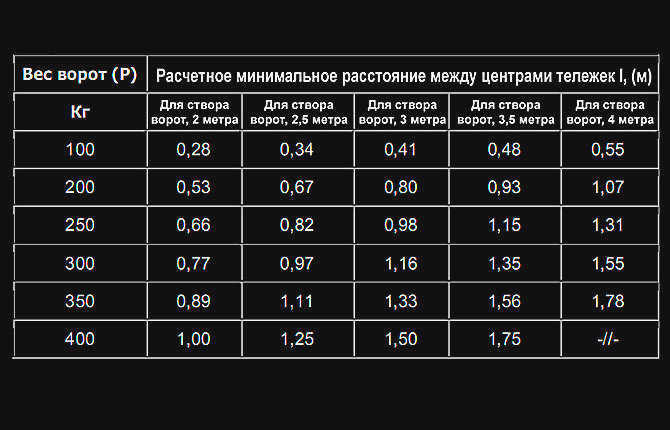

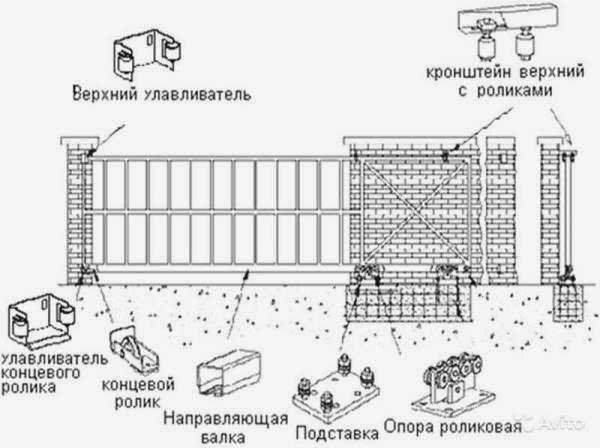

Даже если вы делаете консольные откатные ворота своими руками, комплект, состоящий из направляющей шины, роликов, концевых роликов и ловителей, обычно приобретается в компании. Все детали рассчитываются исходя из размера полотна, материала рамы и типа обшивки: вес имеет решающее значение. Поэтому рекомендуется заранее определить все эти параметры.

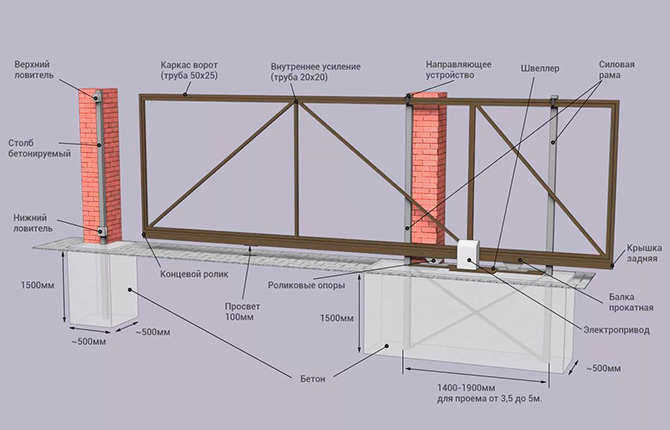

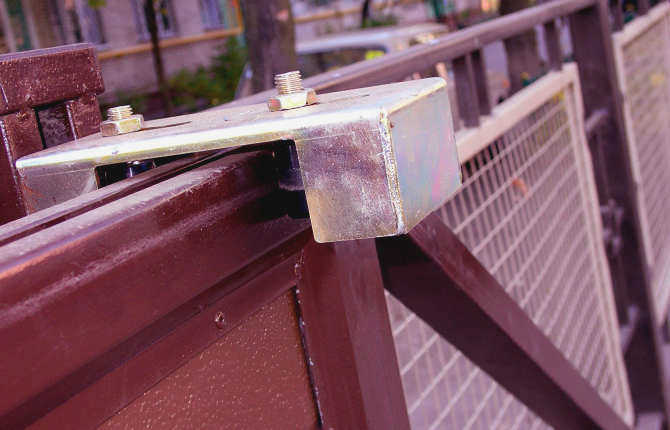

Зная длину несущей балки, можно рассчитать необходимый размер фундамента. Это реечный фундамент того же типа, вырытый ниже глубины промерзания (для каждого региона своя), с усиленными опорами для роликовых плит и столбов. К этим стойкам крепится комплект верхних роликов, удерживающих полотно на месте и предотвращающих его раскачивание.
Как рассчитать фундамент для опоры консольной балки?

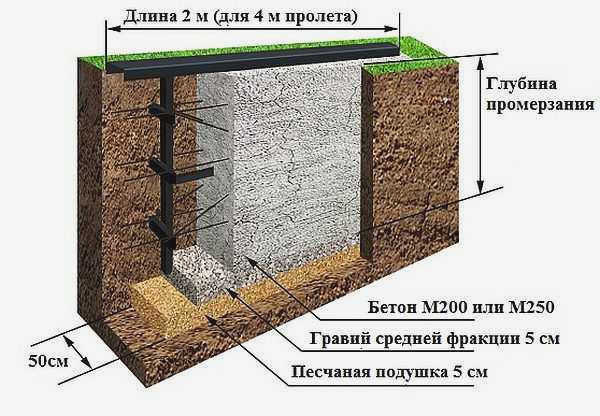

В расчете нет ничего сложного. Длина фундамента составляет почти половину длины пролета. Если пролет составляет 4 м (ширина проезжей части или расстояние между столбами), фундамент должен быть 1,8-2 м. Его ширина составляет 40-50 см, а глубина – ниже глубины промерзания для данного региона.
Траншея выкапывается на 10-15 см глубже – для гравийно-песчаной подушки. Этот фундамент армируется (как ленточный), сверху к арматуре приваривается швеллер (18 или 20), и все это заливается бетоном. Швеллер необходимо выровнять по уровню земли, то есть он должен быть вровень с землей или материалом, которым отделан двор.
Откатные ворота своими руками: фотоотчет с пояснениями
Ворота ставились в Москве, поэтому цены столичные. Поставленные в 2010 году, комплекты с тех пор подешевели. Например, "свежая" цена привода для полотна весом не более 400 кг (бывает до 1,2 т) – около $100, но это бюджетный вариант. Во время строительства были приобретены компоненты Rolling Centre (лучшие на рынке в то время) с 6-метровой приводной балкой. Верхний ловитель и консоль также были заказаны отдельно. Стоимость всех вышеперечисленных компонентов, включая доставку, составила около 600 долларов США.
Также были приобретены следующие материалы:
- Профильная труба – 80*60 мм – 6 м, 60*40 мм – 18 м, 40*20 мм – 36 м;
- швеллер – 180 мм – 3 м, 200 мм – 2,4 м;
- арматура 12 мм – 6 м
- электроды – 2 кг;
- краска – 3 банки, кисти, заклепки
- цемент М-400 – 5 мешков;
- Профнастил был приобретен во время изготовления забора.

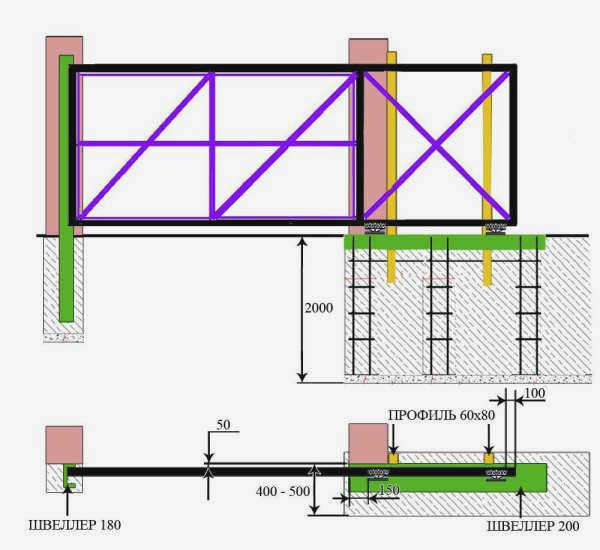

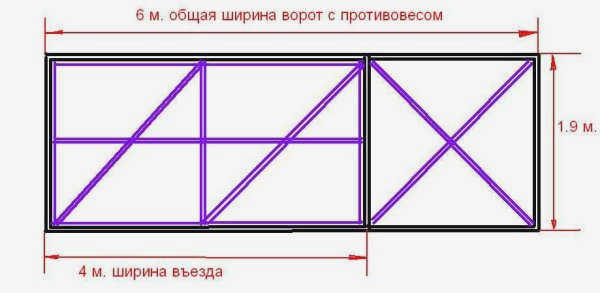

Сначала мы приварили раму к воротам с противовесами. Рама (черная) была изготовлена из профильной трубы 60*40 мм, поперечины и внутренняя рама (сиреневая) – из трубы 40*20 мм. Направляющая балка приварена снизу с пазом, направленным вниз.

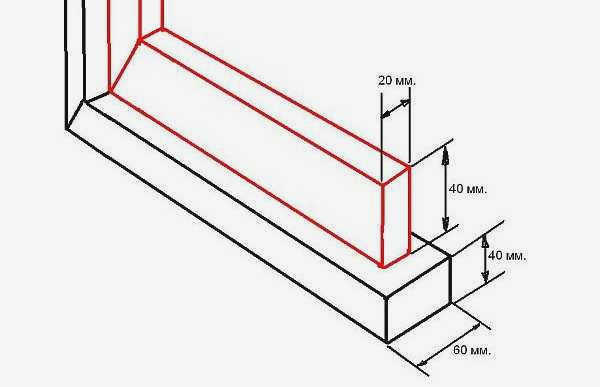

Внутренняя рама была приварена на расстоянии 20 мм от края с каждой стороны. Так удобнее крепить профлист в дальнейшем, а при желании его можно задрапировать внутри.
