Чугунная каминная панель очень популярна и не теряет своей актуальности с годами, даже если сейчас мы имеем дело с более современными плитами и каминами. Ее несомненным преимуществом является то, что она не только распределяет и сохраняет тепло от камеры сгорания, но и имеет эстетически привлекательный внешний вид и может использоваться в качестве декоративного элемента.
Как правильно собрать камин
Если вы по разным причинам сталкивались с нюансами устройства кухонной плиты, то наверняка встречали такой термин, как кладка очага. Название не всегда говорит о том, что это такое и для каких целей он предназначен. Ответы на эти и другие вопросы вы найдете в данной статье, а также описание различных видов таких конструкций из кирпича. Для тех, кто хочет сделать их своими руками, мы приведем несколько схем отопительных панелей и дадим несколько полезных рекомендаций по их возведению.

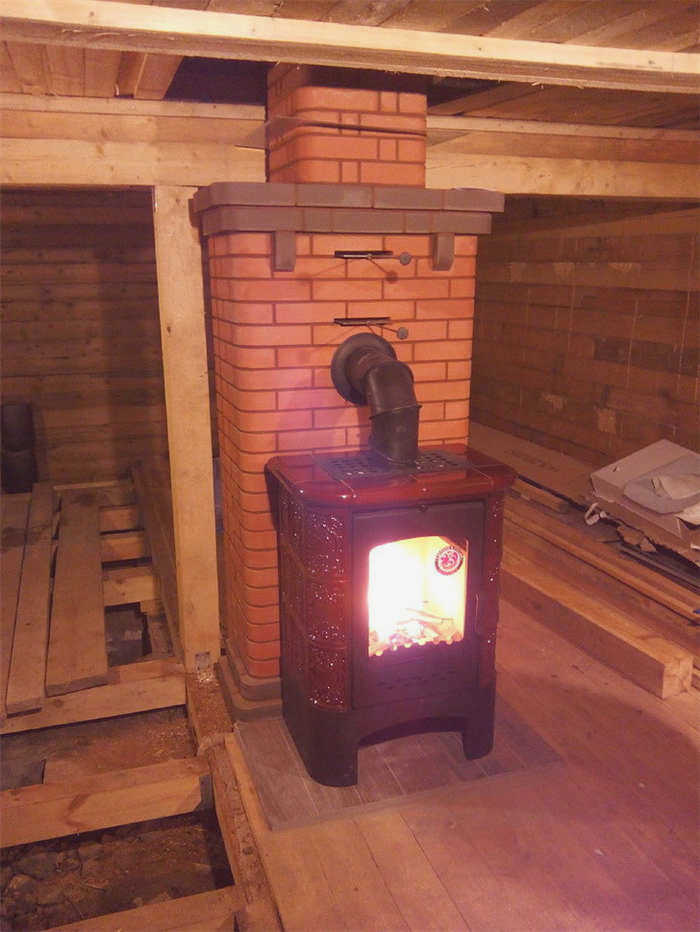

Чтобы сделать описание отопительной панели более понятным, приведем несколько типичных ситуаций. Например, вы купили и установили в своем доме красивую металлическую плиту. Второй сценарий – у вас плита из каменной кладки. В обоих случаях можно сказать, что львиная доля тепла от сгорания дров буквально уходит в дымоход. Поэтому отопительные панели предназначены для того, чтобы улавливать это тепло и направлять его на обогрев дома.

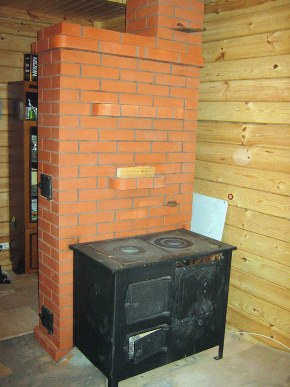

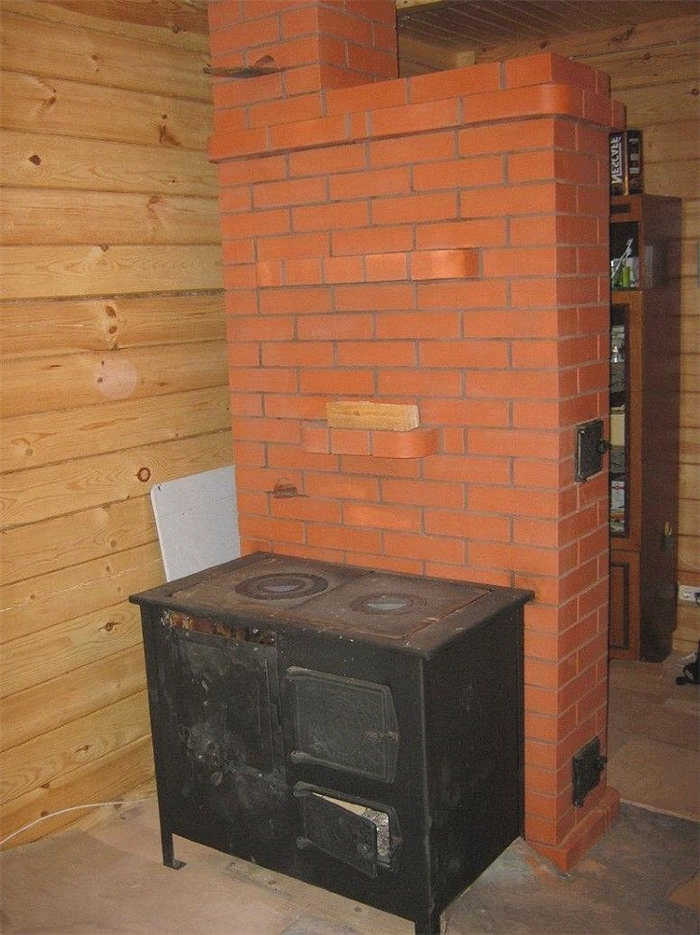

По сути, кирпичная панель – это тип теплообменника "газ-воздух", который крепится к любой конструкции печи. Он считается газовоздушным, поскольку забирает тепло от дымовых газов, нагревает и затем передает его воздуху в помещении. Внешне конструкция напоминает часть прямой или угловой толстой стены из кирпича. Внутри этой стены находятся вертикальные и горизонтальные каналы, по которым проходят продукты горения от плиты или камина. Они приводятся в движение естественной тягой дымохода.
Пройдя весь путь по каналам внутри дымохода, продукты сгорания неизбежно остывают и отдают свое тепло кирпичным стенам. И если их начальная температура может достигать 300°C, то на выходе в вертикальном дымоходе она составит около 150°C. Кроме того, корпус нагретой панели обладает значительной теплоемкостью и после погасания плиты еще долго остывает и продолжает отдавать тепло в помещение.
Типы и схемы блоков предохранителей
Существует 2 типа блоков предохранителей в зависимости от их внутренней структуры:
- Канальные: В корпусе печи расположена высокоразвитая сеть газовых каналов, которая состоит из нескольких вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы совершают извилистый путь по этим каналам, интенсивно выделяя тепло;
- Вытяжка: этот тип панели для чугунной плиты или духовки имеет одну или две камеры с горизонтальными арками, в которых горячие газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и выйти в дымоход.
Радиаторы с воздуховодами конструктивно проще и поэтому легче в установке. Колпаковые заслонки более эффективны с точки зрения теплоотдачи, но гораздо сложнее в изготовлении. Новичкам не следует браться за их изготовление; здесь требуется рука мастера. Для самостоятельного изготовления ниже приведены чертежи и сечения простой отопительной панели с тремя каналами:
Для того чтобы нашу отопительно-варочную плиту можно было использовать летом для приготовления пищи, дымоход был сконструирован таким образом, чтобы его можно было переключить на летний режим. Переход осуществляется с помощью трех заслонок, встроенных в газоходы. Кроме того, в верхней части конструкции имеется вытяжная шахта, которая организует воздухообмен в помещении. Для предотвращения задувания тяги сильным ветром на выходе из шахты установлена решетка с обратным клапаном.

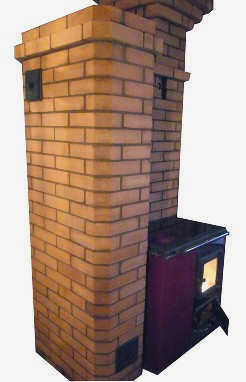

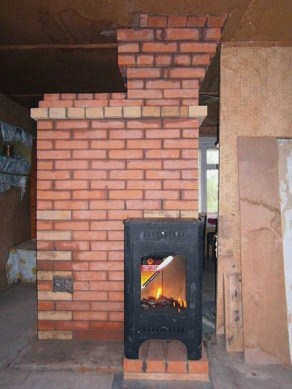

На рисунке ниже показана металлическая плита с колокольным нагревателем. Как видно, здесь газы после выхода из печи попадают в сводчатую камеру, из которой выходят 2 воздуховода.
Преимущества и недостатки кирпичных печей.
Основным преимуществом кирпичной печи является ее отличная теплоаккумулирующая способность. Кирпичная печь в процессе сжигания дров накапливает тепло, а затем долго остывает – поддерживая комфортную температуру в доме.
Однако другой стороной медали является длительное сохранение тепла, которое запускает кирпичная печь. При использовании кирпичной печи невозможно быстро нагреть остывшее помещение до комфортной температуры. Требуется некоторое время, чтобы вся масса кирпичной печи нагрелась и отдала тепло в помещение.
Кирпичная печь подходит для постоянного домашнего использования, но не идеальна для периодического использования, например, на даче, где нужно быстро нагреть холодное помещение до комфортной температуры.
Преимущества и недостатки металлических плит: чугунных и стальных
Основное преимущество готовых каминных плит из чугуна и стали – это скорость, с которой они генерируют тепло. Такие плиты начинают обогревать помещение практически сразу после того, как их зажигают.
Кроме того, многие современные плиты имеют ряд функций, которые позволяют им работать в режиме медленного горения, с функцией двойного горения, дополнительной подачей воздуха для горения, самоочищающимся стеклом и многим другим. Все это позволяет не только использовать плиту для обогрева дома, но и создать в доме особую атмосферу, комфорта, тепла и уюта, чтобы насладиться наблюдением за огнем в камине.
Основным недостатком чугунных и стальных плит является то, как быстро они остывают. Процесс нагрева в металлических плитах прекращается практически сразу после того, как прогорит топливо.
Недостатки металлических плит и способы их устранения
- Компактные размеры металлических плит имеют и такой недостаток, как слишком маленькая поверхность теплообмена с воздухом.
- Кроме того, газообразные продукты горения имеют очень высокую температуру – от +300 градусов и выше. Поэтому следует подумать о пожарной безопасности и утеплить дымоход.
- Как известно, КПД кухонной плиты обратно пропорционален температуре продуктов сгорания. Кухонные приборы не используют всю тепловую энергию, выделяемую во время приготовления пищи.
- Кроме того, такие плиты обычно имеют короткие дымовые трубы. Поэтому они поглощают мало тепла.
- Эти потери тепла нерациональны с любой точки зрения. Необходимо свести их к минимуму. Один из самых распространенных способов уменьшить потери энергии при использовании отопительного прибора – установить его самостоятельно.
Что представляет собой прибор
- Очаг – это небольшая кирпичная стенка, пристроенная к каменке, внутри которой имеется развитая система дымоходов.
- Очаг практически никогда не строится. Он нагревается за счет газов, отводимых от плиты. Конструктивно стена не способна излучать много тепла в окружающую среду.
- Существуют более сложные и удобные конструкции, которые стоят дороже. Они оснащены собственными небольшими топками. Также можно сделать их независимыми от плиты и прикрепить, например, к плитам с камином.
- Кирпичи обладают хорошей теплопроводностью и, самое главное, высокой теплоемкостью. После нагрева при растопке плиты или приготовлении пищи он в течение нескольких часов отдает тепло в помещение. Можно получить кирпичный аналог кухонной плиты. Но более простой в строительстве и за меньшие деньги.
Типы и модели очагов
Существует два типа внутренней конструкции:
- Канальный: в теле панели имеется развитая сеть газоходов, представляющих собой несколько вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы проходят по этим каналам извилистым путем, интенсивно выделяя тепло;
- колоколообразная: этот тип панели для чугунной печи или плиты имеет одну или две камеры с горизонтальными арками, в которых горячие газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и выйти в дымоход.

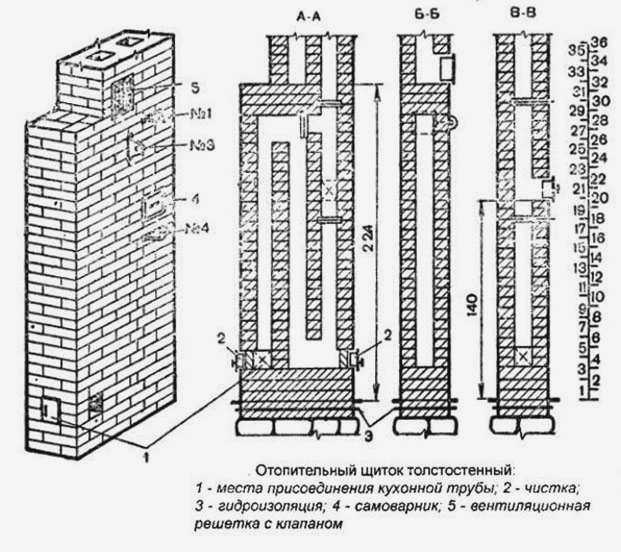

Канальные радиаторы конструктивно проще и поэтому легче в установке. Колпаковые панели более эффективны с точки зрения рассеивания тепла, но гораздо сложнее в изготовлении. Их строительство не рекомендуется для начинающих, необходима рука мастера. Для самоделкиных мы приводим чертежи и сечения простой трехсекционной вертикальной отопительной панели канального типа:
Для того чтобы наша отопительно-варочная плита могла использоваться летом для приготовления пищи, в конструкции предусмотрено переключение дымохода на летний режим. Переключение осуществляется с помощью трех заслонок, встроенных в дымовые каналы. Кроме того, в верхней части конструкции имеется отвод для организации воздухообмена в помещении. Для предотвращения задувания тяги сильным ветром на выходе из шахты установлена решетка с обратным клапаном.

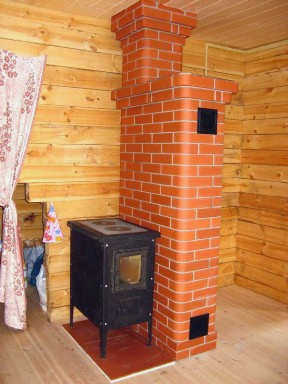

На рисунке ниже показана металлическая варочная панель с нагревательной панелью люкового типа. Как видно, здесь газы после выхода из камеры сгорания попадают в сводчатую камеру, из которой ведут два воздуховода.
Поскольку из камеры возможно движение только вниз, высокотемпературные продукты сгорания остаются под сводом до тех пор, пока не остынут. Затем они становятся тяжелее и, согласно закону конвекции, покидают пространство камеры. В этом случае для повышения эффективности печь оснащается трубчатыми нагревателями, размещенными внутри газоходов.
Общее понятие, классификация и преимущества тепловых экранов
Если в печи для сауны установлена противопожарная заслонка, то она будет соответствовать всем нормам и требованиям пожарной безопасности. Топка обычно выкладывается из кирпича и выполняет функцию тепловой панели для отапливаемого помещения. С его помощью можно добиться максимального и равномерного обогрева всего дома, и это отличное решение, если в силу определенных обстоятельств вы не можете обогреть дом с помощью дымохода или других распространенных способов. Такое часто случается, если владелец не может провести в дом газовые трубы и т.д.
Такая кирпичная плоскость обогревается варочной поверхностью, а в некоторых случаях этот элемент конструкции может быть дополнен собственным индивидуальным очагом. Если такая кирпичная конструкция имеет собственную задвижку и дверцу, то ее по праву можно назвать полноценным теплообменником.
Перед тем как построить отопительную панель своими руками, необходимо более подробно ознакомиться с классификацией данного атрибута:
Классификационная разбивка
Описания и пояснения
В зависимости от того, как часто планируется использовать такое отопительное устройство, его можно обкладывать кирпичом разной толщины.
Почти никогда не используется целый кирпич, при частом использовании для кладки используется ½ кирпича, а при кратковременном использовании можно использовать как 1/3, так и ¼ кирпича.
Особенности конструкции и принцип монтажа
Чем тоньше стены, тем более точной должна быть конструкция. Чтобы обеспечить максимальную степень безопасности этого элемента, может потребоваться дополнить его ограждением и предварительно гидроизолировать фундамент.
Дизайн панелей также варьируется – они могут быть колоколообразными или канальными.
Различные примеры изготовления панелей своими руками
Полезной конструкцией является отопительная панель, строительство которой описано далее в этой статье. Однако прежде чем приступить к ее возведению, необходимо учесть ряд правил и требований при выборе материалов и нужных инструментов для быстрой и качественной реализации такого проекта.

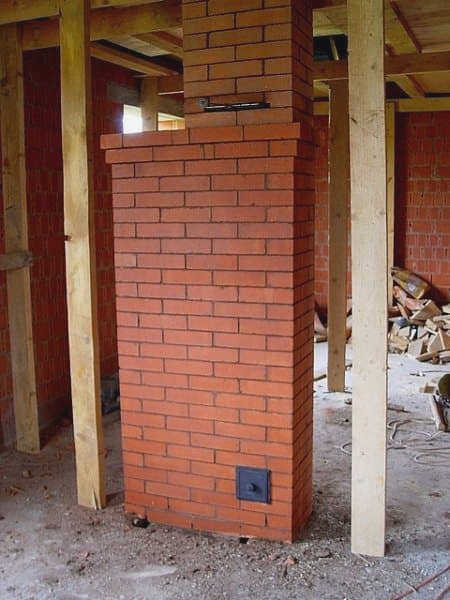

Поскольку такая конструкция возводится из кирпича, она имеет значительный вес, поэтому в большинстве случаев начальным этапом строительства считается возведение отдельного фундамента для обеспечения максимальной устойчивости и долговечности панели.
Первым шагом является соединение фундамента кирпичной конструкции с домом при помощи бетонного раствора, который необходимо залить, а затем дать ему полностью высохнуть. Затем следует уложить слой рубероида, так как он является хорошим и подходящим изолятором.

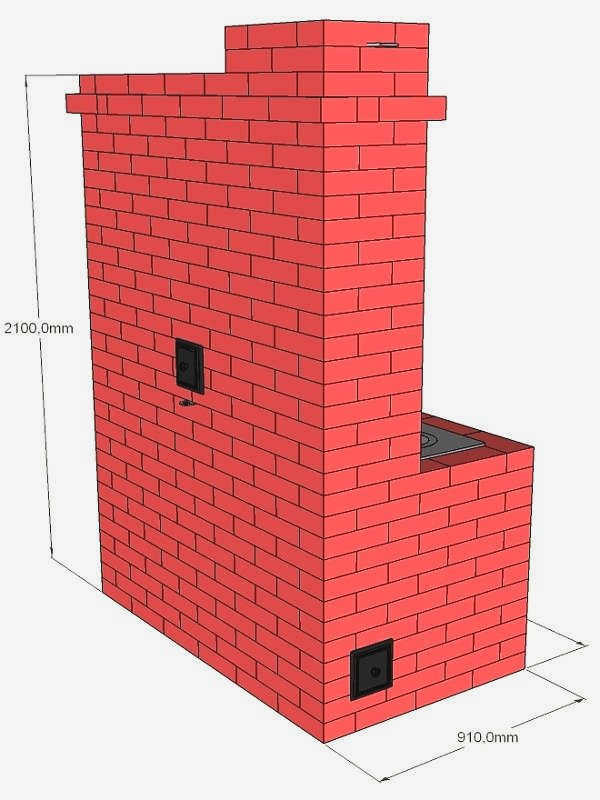

Одним из самых простых вариантов укладки является панель размером 890х380х2240 мм. Перед началом работы вам понадобятся шпатель, молоток (маленькая кирка), отвес, линейка, рулетка, угловое железо, маркер, бечевка и спиртовой уровень.
Для укладки основной конструкции вам понадобится около 309 кирпичей, вы можете взять их с собой в запас, также вам понадобится чистый песок (3-5 ведер), глина (около 5-7 ведер состава без грязи и мусора). Для изоляции такой конструкции приобретите смоляную бумагу (2 метра), дымовую заслонку (три штуки), небольшую дверцу (три штуки) – они понадобятся вам для того, чтобы вы могли очистить внутреннее содержимое панели от сажи и копоти. Вам также понадобится одна колосниковая решетка длиной не более 200 миллиметров.
