При изготовлении изделий МП используется специальный клей, состав которого производители держат в секрете. Клей используется для склеивания пластикового и металлического слоев между собой. Но именно клеевой слой становится "ахиллесовой пятой" таких труб. Со временем клеевой слой может потерять свою эластичность, что приводит к расслаиванию трубы и протечкам на стыках. Такой разрыв может также произойти в результате резкого изменения температуры, например, после того, как холодная вода прошла через водопроводную систему сразу после горячей. В таких ситуациях пластиковый слой просто не успевает следовать за металлическим слоем, принимая новую форму.
Соединение полипропиленовой трубы с металлической трубой
Трубы
При строительстве или ремонте дома выбор материала для водопровода и системы отопления всегда является спорным вопросом. В старых многоквартирных домах по-прежнему в основном используются металлические трубы. Однако в связи с течением времени, коррозийным воздействием воды и появлением на рынке более новых материалов для водопровода старые трубы приходится заменять новыми. Иногда просто невозможно построить систему коммуникаций, используя только один тип материала, поэтому приходится комбинировать различные типы труб в единую систему. Для этой задачи были разработаны специальные фитинги. В этом материале мы хотели бы рассказать о том, как можно соединить металлопластиковые и полипропиленовые трубы.
Соединительные элементы
Соединение конструкций из металла, пластика или полипропилена осуществляется с помощью специальных фитингов. Это соединительные элементы, которые позволяют установить любой тип системы водоснабжения. Существуют различные типы фитингов. К ним относятся разборные резьбовые фитинги, пресс-фитинги и компрессионные фитинги. Эти два типа фитингов являются разборными, поэтому в случае утечки в фитинге неисправный компонент можно легко заменить.
Компрессионные фитинги считаются наиболее прочными. Однако в случае утечки замена такого узла доставит некоторые неудобства. Эти детали собираются с помощью специальных обжимных муфт или обжимных губок.
Резьбовые фитинги в основном используются для соединения металлических труб с пластиковыми.
Когда переходить с чугуна на полипропилен
Чаще всего полипропиленовые трубы приходится соединять с металлическими в следующих случаях:

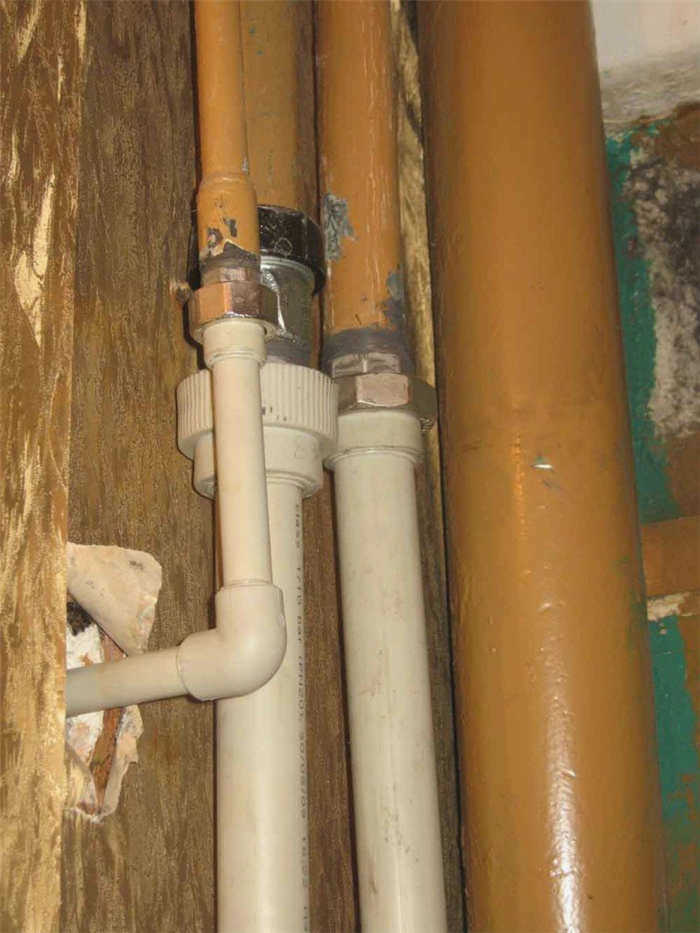

- При замене стальных участков водопроводной сети при ремонте квартиры в многоэтажном доме. Полипропиленовые трубопроводы выглядят более эстетично, чем чугунные системы. Решение о замене стальных магистралей также часто встречается в старых домах, построенных в сталинскую эпоху. Полипропилен используется не только для внутренней разводки, но и для стояков. Но и в этом случае для соединения металла с пластиком придется использовать специальные муфты.
- Во время аварийного ремонта, который может быть вызван прорывом водопроводной трубы в подвале. В этой ситуации вместо поврежденного металлического участка устанавливается пластиковая труба. Ее использование снижает затраты на монтаж, так как стальные трубы стоят дороже пластиковых. Использование металлических изделий также увеличивает трудоемкость работ.

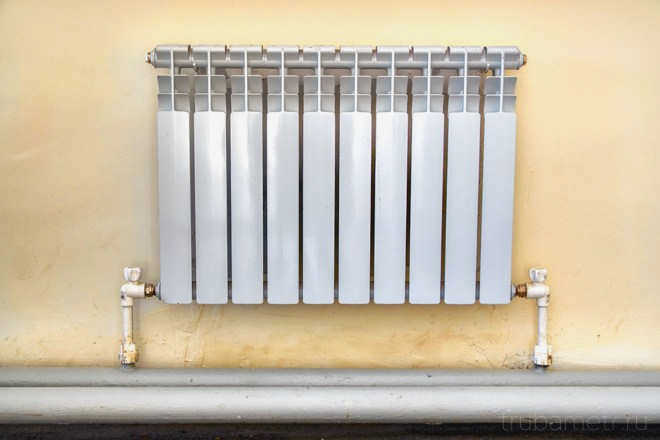

- При замене чугунного радиатора обычно устанавливается биметаллический или алюминиевый радиатор. Также может быть использован современный стальной вариант радиатора. При подключении нового радиатора к существующему металлическому стояку обычно используются полипропиленовые колена. Поэтому необходимо соединить разные трубы.
- При установке нового радиатора для полотенец, когда труба горячей воды сделана из пластика.
Для соединения стальных и пластиковых труб используются различные методы. Знание существующих методов поможет создать надежную инженерную коммуникацию в жилом помещении.
Как соединить металлическую трубу с полипропиленовой?
Различные трубные изделия соединяются в частных домах, на промышленных объектах. Используемые технологии различаются по трудоемкости, типам фитингов и применяемым инструментам.

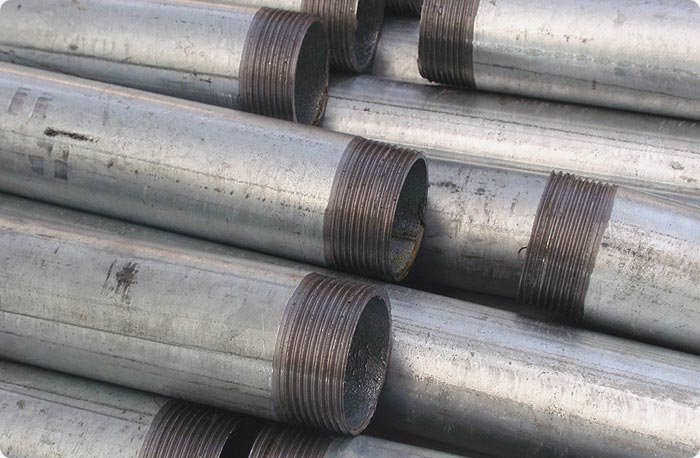

Резьбовое соединение

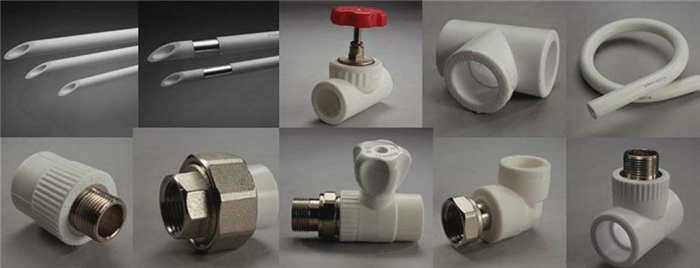

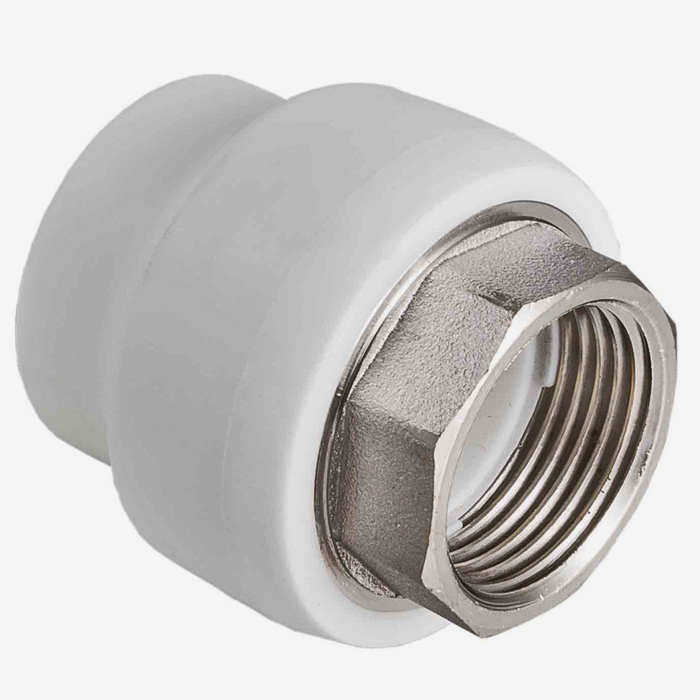

Этот способ используется для соединения труб с максимальным диаметром 40 мм. Для соединения используются специальные переходники. Эти переходники имеют резьбу с одной стороны и полипропиленовую муфту с другой.
Полимерный конец соединяется с полипропиленовой ветвью с помощью пайки. Сварка осуществляется с помощью специального оборудования. Это паяльник с насадками.
Адаптеры для болтовых соединений различаются по
- диаметру;
- Форма – выпускаются крестовины, угольники и тройники;
- Угол ответвления – выпускаются углы 90° и 45°;
- Расположение резьбы – выпускаются адаптеры с наружной и внутренней резьбой.
Имеется большое количество адаптеров для резьбовых соединений. Их разнообразие позволяет собирать всевозможные конфигурации систем.
При выполнении соединения используется труборез для полипропиленовых труб, специальное сварочное оборудование и резьбонарезной инструмент или плашка. Также используются материалы для повышения герметичности резьбового соединения. К ним относятся силиконовый герметик или сантехническая паста, вспененная лента или скотч.
Резьбовое соединение выполняется следующим образом:
- Конец металлической детали смазывается и создается наружная или внутренняя резьба с помощью плашки или метчика соответственно.
- На новую резьбу наносится уплотнительный материал, и фитинг завинчивается.
- Полимерный адаптер припаивается к полипропиленовой детали.
Резьбовой
Этот тип сантехнического соединения называется соединением "американского типа". Пластик припаивается со стороны раструба. Кстати, полипропиленовые, металлопластиковые, полиэтиленовые и поливинилхлоридные трубы считаются пластиковыми. Резьбовая часть правильно соединена с металлической. Вот как это выглядит на практике:
- Монтаж начинается с откручивания фитинга в месте предполагаемого соединения. Если фитинга нет, то труба просто отрезается. Затем на соединитель необходимо нарезать резьбу. Для этого рекомендуется смазать место входа резьбонарезного инструмента маслом или солидолом.
- Резьбовое соединение должно быть герметичным, чтобы предотвратить возможные утечки. Это можно сделать с помощью ленты Фум или холста, который наматывается между нитями. Для дополнительной надежности сверху наносится силикон. Количество намотанного материала не должно превышать 1-2 витков. В противном случае будет сложно прикрутить фитинг. Льняную или поролоновую ленту следует наматывать по часовой стрелке.
- Затем следует прикрутить соединитель. Это лучше всего делать вручную, без использования динамометрического ключа. Соединители изготовлены из довольно хрупкого материала, и чрезмерная затяжка может повредить адаптер. Лучшее решение – слегка подтянуть муфту, если после подключения воды обнаружена утечка. Однако обратите внимание, что инструмент следует использовать с особой осторожностью.
ИНФОРМАЦИЯ ДЛЯ ПОТРЕБИТЕЛЕЙ: Сливные устройства и сифоны для раковины: что это такое, как их выбрать и установить?

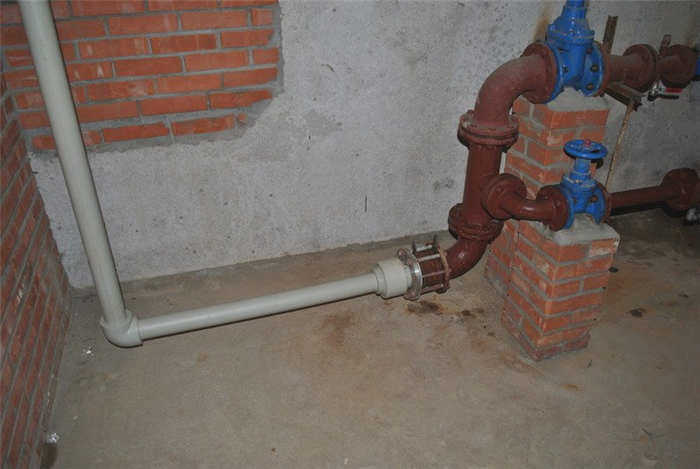

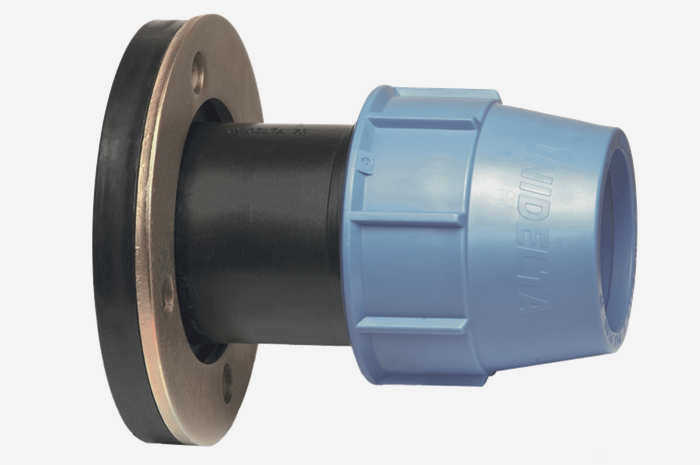

Фланцевые соединения
Этот метод предполагает соединение стальной трубы и пластиковой вставки с помощью разделительного элемента – хомута. Хомут, в виде гильзы, вставляется в металлическую трубу, а к нему прикручивается хомут гильзы с переходом на пластик. Это делается следующим образом:
- Определяется место вставки и труба аккуратно обрезается. Неровности на срезе удаляются угловой шлифовальной машиной.
- Воротник гильзы проверяется, и острые края сглаживаются напильником. Эта мера предосторожности защитит пластиковую трубу от повреждений. Только после этого фланец устанавливается на место.
- На него навинчивается второй фланец с переходником для полипропиленовой трубы. На соединение надевается резиновая прокладка. Слегка затяните крепежные винты.
Каждый может сделать соединение труб из различных материалов. Однако если вы не уверены, что сможете правильно выполнить эту задачу, лучше обратиться к сантехнику.

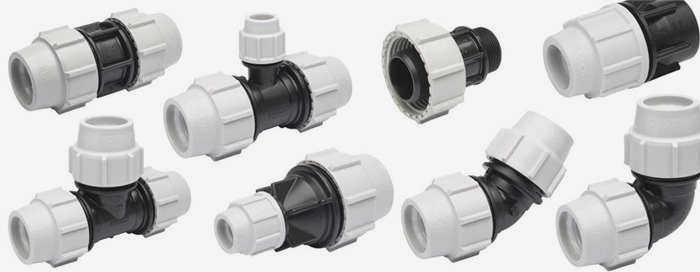

Конструкция и монтаж компрессионных фитингов
В корпусе компрессионного фитинга имеется специальное коническое углубление, в которое вставляется резиновое уплотнительное кольцо. Затем устанавливается компрессионное кольцо, а затем специальное обжимное устройство, имеющее несколько зубцов.
Герметичность соединения достигается путем прижатия прокладки после затягивания специальной гайки. В этот момент зубцы обжимного кольца зацепляются за торец детали, создавая плотное соединение.
Необходимо предварительно обработать торцы соединяемых деталей, чтобы добиться прочного и герметичного соединения.

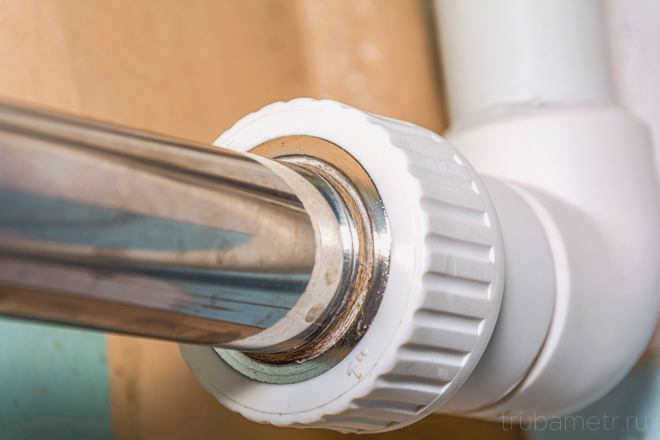

Фитинги американского типа.
Эти современные устройства были разработаны в США, отсюда и их название. На рынке отечественных сантехнических материалов американка появилась сравнительно недавно, но быстро завоевала широкую популярность при монтаже и ремонте многих систем. Такая популярность объясняется ее способностью создавать надежное и быстрое соединение труб в труднодоступных местах.
Переход с металлической на полипропиленовую "американскую трубу" нельзя назвать конкретным способом соединения, такой принцип устройства объединяет различные фитинги. Основным элементом, который существенно отличает данный тип соединения, является накидная гайка.
К преимуществам данной конструкции относятся:
- Организация прочного соединения различных материалов, при котором трубы не вращаются, а остаются неподвижными. Эта характеристика важна при работе в труднодоступных местах.
- Создание надежного соединения между участками труб из разных материалов.
- Соединение является разъемным, что важно при проведении ремонтных работ в различных гидравлических системах.
- Высокая герметичность соединения обеспечивается специальной прокладкой.
Герметичность соединения достигается за счет затягивания прокладки при закручивании накидной гайки. Использование такой конструкции позволяет соединять трубы разного диаметра. Переход с металлической трубы на полипропиленовую диаметром 32, которая чаще всего используется в системах водоснабжения, осуществляется быстро и легко.
Важно помнить, что при необходимости ремонта некоторых участков систем канализации, отопления и водоснабжения использование современных фланцев, фитингов и муфт позволит полностью исключить сварку из процесса. Такой ремонт может выполнить любой домовладелец самостоятельно, без использования дорогостоящего оборудования.
