Плинтусные радиаторы: что такое плинтусные радиаторы и как их правильно установить?
Эта необычная технология отопления, принципиально отличающаяся от привычных систем с радиаторами под окнами, лишь недавно пришла из европейских стран, хотя используется там уже более двадцати лет. Название новинки говорит само за себя – плинтусы, спрос на них растет благодаря их техническим преимуществам и современному дизайну.
Все о видах плинтусного отопления и особенностях его использования вы сможете узнать, прочитав предлагаемую нами статью. Мы расскажем вам об особенностях конструкции и принципах построения всех типов плинтусных систем отопления. Узнайте, где используется плинтусное отопление и какие модели пользуются популярностью у потребителей.

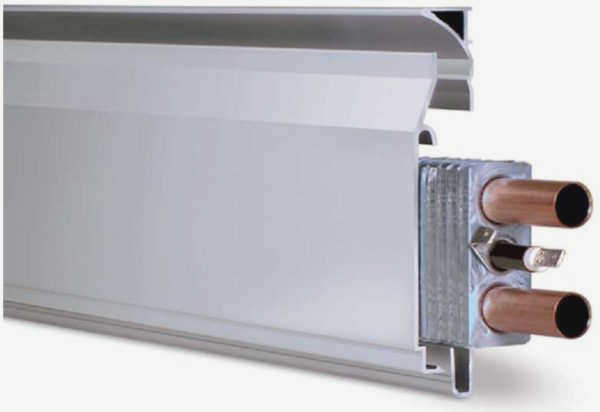

Принцип работы плинтусного обогревателя

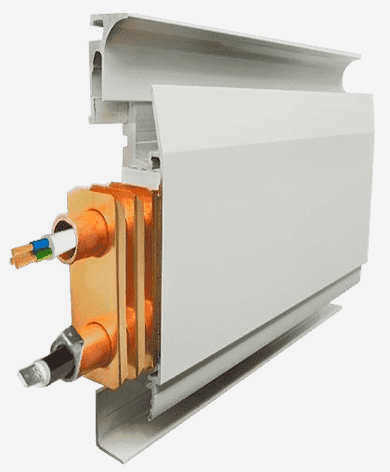

Плинтусный обогреватель – это отопительный прибор высотой 140 мм и толщиной 30 мм, который размещается вдоль стен над полом по периметру помещения.
Представьте, что знакомый всем нам большой радиатор уменьшен и растянут – так можно описать упрощенную конструкцию.
Необходимая мощность собирается из нагревательных секций разной длины, теплый плинтус не только обогревает помещение, но и высушивает влажные стены и углы
Используются самые теплопроводные и, соответственно, самые дорогие материалы – алюминий, медь или латунь. По сути, тепловой плинтус представляет собой короб из алюминия, внутри которого находится нагревательный элемент – две медные трубки с латунными, медными или алюминиевыми ребрами (оребрением).
Наружный диаметр трубок составляет 13 мм, а внутренний – 11 мм. Нагревательные модули соединены между собой, стыки соединяются медными припойными гайками или обжимаются, в углах используются специальные поворотные детали – полиэтиленовые или медные.
В зависимости от теплоносителя различают электрические и жидкостные плинтусные нагреватели:

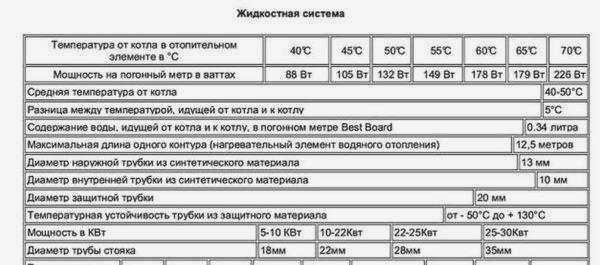

- в жидкостных циркулирует вода или антифриз, на погонный метр приходится 0,34 литра жидкости, температурный диапазон от 50 до 85 °C, температура устанавливается вручную на коллекторе или автоматически;

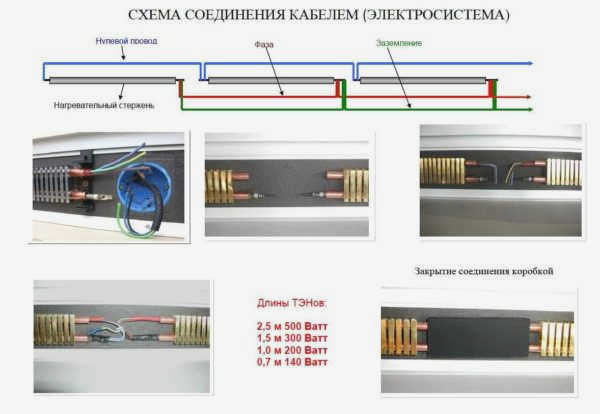

- электрические модули имеют параллельное соединение нагревательных элементов, работа которых регулируется термостатом со встроенным датчиком температуры, определяющим степень нагрева помещения.

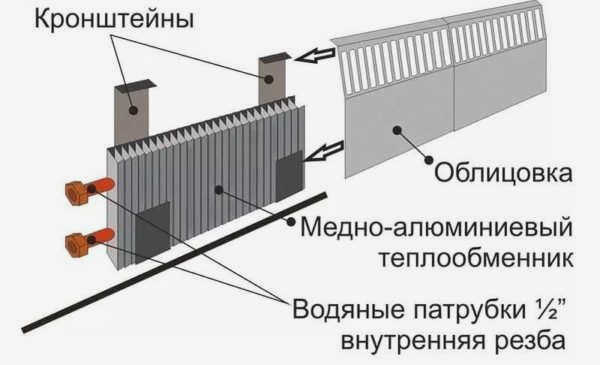

Нагревательные модули крепятся к задней алюминиевой пластине, которая крепится к стене непосредственно над полом. Внешняя часть конструкции закрыта передней панелью – также из алюминия.
Плинтусное отопление
Существует два варианта напольного отопления: жидкостное и электрическое. Выбор варианта системы зависит от специфики ее применения в каждом конкретном месте. Можно комбинировать варианты систем в одном месте.
Плинтусные нагреватели выпускаются в двух сериях: SMART и SMART LINE. Возможности электронных блоков управления плинтусных обогревателей, их габариты и мощностные характеристики позволяют быстро и эффективно решить проблему экономичного и комфортного обогрева практически любых помещений.

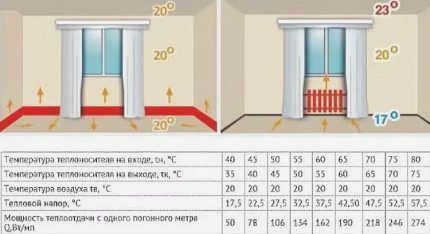

Плинтусные обогреватели равномерно обогревают все помещение. Без потерь тепла и дополнительных затрат энергии.
Наличие плинтусного обогревателя означает создание здорового микроклимата, снижает расходы на отопление и дает вам свободу в оформлении жилого пространства.
Узнайте, какой прекрасной альтернативой громоздким радиаторам и непрактичному напольному отоплению являются плинтусы. Воспользуйтесь преимуществами плинтусного отопления для вашего дома.
Система легко устанавливается, очень проста в обслуживании и, в отличие от напольного отопления, всегда доступна для ремонта.
Mr Tektum можно использовать как основной источник тепла в доме или как дополнительное отопление.
Комфортно
Не осушает воздух
Универсально
Разнообразие цветов и текстур
Цвета доступны в палитре RAL Classic:
RAL 1000
Бежево-зеленый
RAL 1001
Бежевый
RAL 1002
Песочно-желтый
RAL 1003
Сигнальный желтый
RAL 1004
Желто-золотистый
RAL 1005
Медово-желтый
RAL 1006
Кукурузный желтый
RAL 1007
Нарцисс желтый
RAL 1011
Бежево-коричневый
RAL 1012
Лимонно-желтый
RAL 1013
Жемчужно-белый
RAL 1014
Слоновая кость
RAL 1015
Светлая слоновая кость
RAL 1016
Серно-желтый
RAL 1017
Шафрановый желтый
RAL 1018
Цинковый желтый
RAL 1019
Бежево-серый
RAL 1020
Оливковый желтый
RAL 1021
Малиновый желтый
RAL 1023
Транспортный желтый
RAL 1024
Охра желтая
RAL 1026
Флуоресцентный желтый
RAL 1027
Карри желтый
RAL 1028
Дынный желтый
RAL 1032
Дынный желтый
RAL 1033
Георгин желтый
RAL 1034
Пастельный желтый
RAL 1035
Жемчужно-бежевый
RAL 1036
Перламутровое золото
RAL 1037
Солнечный желтый
RAL 2000
Желто-оранжевый
RAL 2001
Красно-оранжевый
RAL 2002
Алый
RAL 2003
Пастельный оранжевый
RAL 2004
Оранжевый
RAL 2005
Флуоресцентный оранжевый
RAL 2007
Люминесцентный светло-оранжевый
RAL 2008
Яркий оранжево-красный
RAL 2009
Транспортный оранжевый
RAL 2010
Сигнальный оранжевый
RAL 2011
Насыщенный оранжевый
RAL 2012
Лососевый оранжевый
RAL 2013
Перламутровый оранжевый
RAL 3000
Огненно-красный
RAL 3001
Сигнальный красный
RAL 3002
Карминово-красный
RAL 3003
Рубиново-красный
RAL 3004
Пурпурно-красный
RAL 3005
Винно-красный
RAL 3007
Черно-красный
RAL 3009
Оксидно-красный
RAL 3011
Коричнево-красный
RAL 3012
Бежево-красный
RAL 3013
Томатно-красный
RAL 3014
Античный розовый
RAL 3015
Светло-розовый
RAL 3016
Кораллово-красный
RAL 3017
Розовый
RAL 3018
Клубничный красный
RAL 3020
Транспортный красный
RAL 3022
Лососевый красный
RAL 3024
Люминесцентный красный
RAL 3026
Люминесцентный светло-красный
RAL 3027
Малиново-красный
RAL 3028
Красный
RAL 3031
Восточный красный
RAL 3032
Перламутровый рубин
RAL 3033
Розовый перламутр
RAL 4001
Фиолетовый
RAL 4002
Красный фиолетовый
RAL 4003
Вересковый фиолетовый
RAL 4004
Бордовый фиолетовый
RAL 4005
Сине-фиолетовый
RAL 4006
Транспортный фиолетовый
RAL 4007
Фиолетовый
RAL 4008
Сигнальный фиолетовый
RAL 4009
Пастельный фиолетовый
RAL 4010
Телемагента
RAL 4011
Перламутровый фиолетовый
RAL 4012
Эвкалиптовый перламутр
RAL 5000
Фиолетово-синий
RAL 5001
Зелено-голубой
RAL 5002
Ультрамариновый синий
RAL 5003
Сапфировый синий
RAL 5004
Черный синий
RAL 5005
Сигнальный синий
RAL 5007
Бриллиантовый синий
RAL 5008
Серо-голубой
RAL 5009
Лазурит синий
RAL 5010
Горечавка голубая
RAL 5011
Стальной синий
RAL 5012
Синий
RAL 5013
Кобальтовый синий
RAL 5014
Голубой
RAL 5015
Небесно-голубой
RAL 5017
Транспортный синий
RAL 5018
Бирюзовый синий
RAL 5019
Капри синий
RAL 5020
Океанский синий
RAL 5021
Аква синий
RAL 5022
Ночной синий
RAL 5023
Далекий синий
RAL 5024
Пастельный синий
RAL 5025
Горечавка жемчужно-голубая
RAL 5026
Перламутровый ночной синий
RAL 6000
Патина зеленая
RAL 6001
Изумрудно-зеленый
RAL 6002
Известково-зеленый
RAL 6003
Оливковый зеленый
RAL 6004
Сине-зеленый
RAL 6005
Моховая зелень
RAL 6006
Серо-оливковый
RAL 6007
Бутылочно-зеленый
RAL 6008
Коричнево-зеленый
RAL 6009
Пихтовый зеленый
RAL 6010
Травянисто-зеленый
RAL 6011
Остаточный зеленый
RAL 6012
Зелено-черный
RAL 6013
Тростниковый зеленый
RAL 6014
Желто-оливковый
RAL 6015
Черно-оливковый
RAL 6016
Бирюзово-зеленый
RAL 6017
Майский зеленый
RAL 6018
Желто-зеленый
RAL 6019
Бело-зеленый
RAL 6020
Хромированный зеленый
RAL 6021
Светло-зеленый
RAL 6022
Коричнево-оливковый
RAL 6024
Транспортный зеленый
RAL 6025
Папоротниковый зеленый
RAL 6026
Опалесцирующий зеленый
RAL 6027
Светло-зеленый
RAL 6028
Сосновый зеленый
RAL 6029
Мятный зеленый
RAL 6032
Сигнальный зеленый
RAL 6033
Мятный зеленый и бирюзовый
RAL 6034
Пастельная бирюза
RAL 6035
Перламутровый зеленый
RAL 6036
Переливчатый перламутровый зеленый
RAL 6037
Зеленый
RAL 6038
Флуоресцентный зеленый
RAL 7000
Беличий серый
RAL 7001
Серебристо-серый
RAL 7002
Оливковый серый
RAL 7003
Моховой серый
RAL 7004
Сигнальный серый
RAL 7005
Мышиный серый
RAL 7006
Бежево-серый
RAL 7008
Серый хаки
RAL 7009
Зелено-серый
RAL 7010
Льняной серый
RAL 7011
Железно-серый
RAL 7012
Базальтовый серый
RAL 7013
Коричневато-серый
RAL 7015
Шиферно-серый
RAL 7016
Антрацитово-серый
RAL 7021
Черный серый
RAL 7022
Янтарно-серый
RAL 7023
Бетонно-серый
RAL 7024
Графитовый серый
RAL 7026
Гранитный серый
RAL 7030
Каменный серый
RAL 7031
Серо-голубой
RAL 7032
Гравийный серый
RAL 7033
Цементный серый
RAL 7034
Желто-серый
RAL 7035
Светло-серый
RAL 7036
Платиновый серый
RAL 7037
Пыльно-серый
RAL 7038
Агатовый серый
RAL 7039
Кварцевый серый
RAL 7040
Серое окно
RAL 7042
Транспортный серый A
RAL 7043
Транспортный серый B
RAL 7044
Шелковисто-серый
RAL 7045
Телеграфный 1
RAL 7046
Телеграй 2
RAL 7047
Телега 4
RAL 7048
Перламутровый серый
RAL 8000
Зелено-коричневый
RAL 8001
Охра коричневая
RAL 8002
Сигнальный коричневый
RAL 8003
Глиняно-коричневый
RAL 8004
Медная бронза
RAL 8007
Оленья бронза
RAL 8008
Оливково-коричневый
RAL 8011
Ореховый коричневый
RAL 8012
Красно-коричневый
RAL 8014
Сепия коричневая
RAL 8015
Каштаново-коричневый
RAL 8016
Красное дерево коричневый
RAL 8017
Шоколадно-коричневый
RAL 8019
Тауп
RAL 8022
Черно-коричневый
RAL 8023
Оранжево-коричневый
RAL 8024
Бежево-коричневый
RAL 8025
Светло-коричневый
RAL 8028
Терракотовый
RAL 8029
Перламутровая медь
RAL 9001
Кремово-белый
RAL 9002
Светло-серый
RAL 9003
Дорожный белый
RAL 9004
Дорожный черный
RAL 9005
Янтарно-черный
RAL 9006
Алюминиевый белый
RAL 9007
Темный алюминий
RAL 9010
Белый
RAL 9011
Графитовый черный
RAL 9016
Транспортный белый
RAL 9017
Черный
RAL 9018
Папирус белый
RAL 9022
Жемчужный светло-серый
RAL 9023
Перламутровый темно-серый
Варианты окраски в цветовом пространстве RAL Classic:
Акация
Бук
Темный бук
Венге
Вишня
Таркетт Вишня
Вудлайн Крем
Благородный дуб
Груша
Античный дуб
Отбеленный дуб
Горный дуб
Золотой дуб
Премиальный дуб
Рустикальный дуб
Дуб Королевский
Дуб седан
Дуб супремум
Каштановый дуб
Голубой дуб
Дуб шато
Грецкий орех
Горный вяз
Канадский клен
Красное дерево
Красное дерево
Тик Арагон
Натуральный тик
Мерабу
Мерабу темный
Орех
Сосна
Спирит
Виды плинтусного отопления
Существует два типа плинтусных систем отопления: электрические и водяные. Система с водяным плинтусным отоплением сложнее в установке (требуется коллектор или лучевое подключение), но экономичнее в эксплуатации. Электрический плинтус устанавливается быстро, достаточно закрепить радиаторы на стене, и после установки он готов к использованию. Однако расходы на отопление, как и в случае с любым электрическим отоплением, высоки.

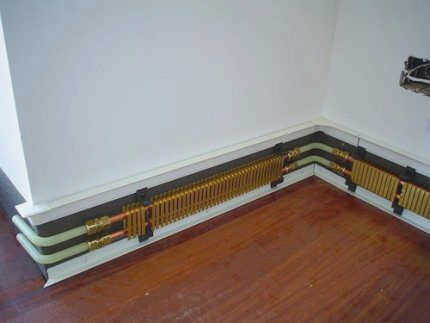

Реечная система водяного отопления
Реечная система водяного отопления отличается только нестандартной формой радиаторов. Основные компоненты не отличаются от стандартных: нужен водогрейный котел, коллектор и система трубопроводов, к которой подключается теплый плинтус.
Примечание: оптимальный режим работы системы – низкотемпературный. Температура подачи составляет 40-50°C, а температура обратки примерно на 5°C ниже. Поэтому котел следует выбирать или строить систему с учетом этого. Если котел газовый, лучшим выбором будет конденсационный котел. Если установлен любой другой котел, в системе необходим теплоаккумулятор и/или смесительный узел для снижения и стабилизации температуры.
Способ подключения
При выборе способа подключения также есть некоторые особенности. Последовательное подключение всех плинтусных радиаторов в помещении неэффективно: к тому времени, когда теплоноситель достигнет последних радиаторов в ветке, он значительно остынет, и большую часть времени они будут оставаться холодными.

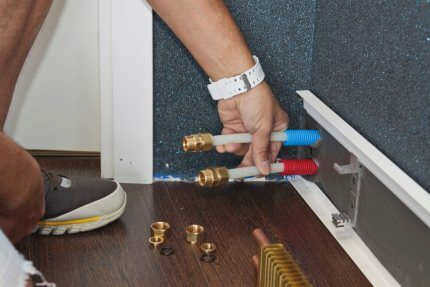

Установка системы водяного плинтусного отопления
Установить электрический водяной плинтус очень просто: достаточно закрепить его на стене. Вот и все, система готова к использованию. Остается только подключить электрические розетки. Важно, чтобы сечение электрических проводов было правильно рассчитано и чтобы автоматические выключатели имели правильный номинал. Это основная проблема при использовании электрического плинтуса. Установка водяного плинтуса намного сложнее. Все должно быть собрано в единую систему, а это непростая задача.
Расчет отопления с плинтусом
Полный расчет отопления – это долгая и сложная задача. Учитываются размеры и геометрия помещения, материал стен, пола, потолка, степень теплоизоляции всех конструктивных элементов, включая окна и двери. В общем, расчет совсем не прост. Поэтому чаще всего берется среднее значение, которое получается в результате анализа многих расчетов.
Предполагается, что для обогрева одного квадратного метра умеренно изолированного помещения требуется 100 ватт тепловой энергии. Это означает, что для расчета теплоотдачи плинтуса необходимо умножить площадь помещения на 100. Вы получите требуемую цифру. Именно столько (а лучше примерно на 20-25% больше) должны давать все компоненты плинтуса вместе.
Например, площадь комнаты составляет 18 квадратных метров. Для ее обогрева вам потребуется 1800 Вт. Далее рассмотрим, сколько тепла выделяет один метр отопления. Водяное контрфорсное отопление может иметь различные режимы работы, которые выделяют разное количество тепла. В таблице выше приведены данные для одной из систем. В качестве примера мы взяли теплоотдачу одного метра плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Водяной плинтусный радиатор предназначен для использования как в многоквартирных домах, так и в сельских домах. Водяной плинтусный радиатор имеет следующие характеристики:
- Хотя радиаторы имеют нестандартную форму, остальные компоненты одинаковы: теплогенератор, коллекторный блок и система трубопроводов для подключения цоколя.
- Для использования TP подходят различные приборы: газ, твердое топливо, брикеты, нефтепродукты, солнечные батареи.

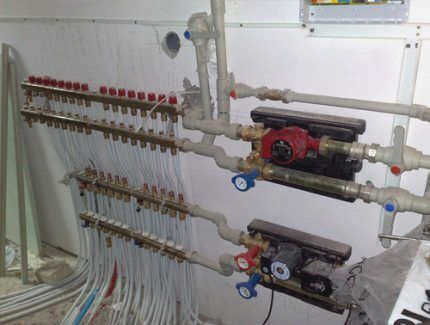

- Контроль температуры осуществляется на коллекторе; за это часто отвечает автоматическая система с термостатом.
- Некоторые компании предлагают комплексное решение: отопление с помощью ТП, интегрированное в систему "умный дом". Такой подход позволяет гибко регулировать работу отопления и обеспечивает защиту от утечек (наряду с функцией аварийного отключения оборудования).
- Термоплинтусы могут быть подключены двумя способами. Непрактично подключать нагреватели последовательно во всех помещениях; если вы выберете этот способ, последние элементы в цепи будут все время холодными.

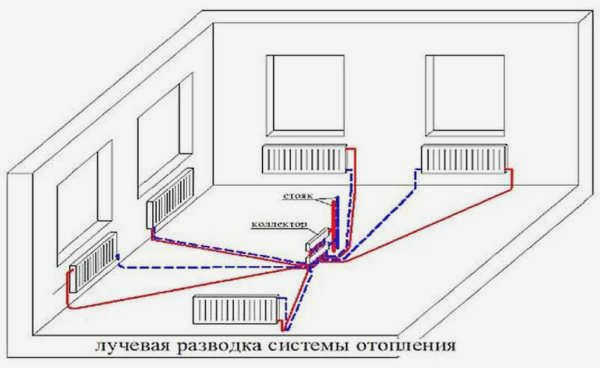

- Лучистая система, в которой радиаторы подключаются индивидуально (иногда попарно), обеспечивает равномерное распределение тепла. Система усложняется, поскольку к каждому плинтусу (или группе) подводятся две трубы – прямая и обратная; трубы подключаются к коллекторному узлу.
- Недостатком лучистой системы является большой расход труб и комплектующих. Однако такая схема более надежна в эксплуатации: при выходе из строя одного радиатора или трубы остальные компоненты продолжают нормально работать.
- Особенностью водяной плинтусной системы является то, что ее можно установить только во время ремонтных работ, так как трубы должны быть спрятаны в полу. Не экономьте на трубах: после укладки в стяжку они станут недоступными. Качественные трубы следует искать у известных производителей, но их цена будет значительно выше.
Плинтусный электрический теплый пол – это удобная альтернатива водяной системе, которая требует сложных расчетов, монтажа, обслуживания и ремонта. Хотя монтаж электрического теплого пола занимает мало времени, он имеет некоторые нюансы, например, следующие:
- Перед установкой необходимо рассчитать схему: количество нагревательных элементов с учетом длины стен и требований предполагаемых условий.
- Плинтусное отопление имеет ограничение по установке: его нельзя устанавливать в ванной комнате.
- Самостоятельная установка электрического плинтусного отопления не представляет собой ничего сложного. Достаточно закрепить нагреватель, проложить провода и подключить их к клеммам. Для подключения используется выделенная линия, необходимо установить автоматические выключатели (в пределах суммарной мощности подключаемого оборудования).
- Полезно включить в систему термостат: он будет автоматически управлять работой плинтусных нагревателей и тем самым оптимизировать потребление энергии.
- После установки и проверки правильности подключений проводится пробный запуск.
На видео ниже показана установка электрического плинтуса:
