Отвертка индикатор напряжения для скрытой проводки

Если проводка проложена поверхностно в канавке, то для ее обнаружения достаточно самого дешевого тестера проводки

Содержание

Индикатор скрытой проводки: принцип работы и инструкция по применению

При сверлении отверстий в незнакомой стене легко получить удар током или повредить проводку, замкнув кабель под напряжением. Для предотвращения таких ситуаций используется индикатор скрытой проводки (COI). Чтобы устройство было полезным, нужно знать, как им пользоваться. Согласны ли вы с этим?

Мы познакомим вас с различными типами приборов, используемых в настоящее время для определения местонахождения хода скрытых электрических проводов. Мы расскажем вам о принципах работы и правилах выбора индикаторов. Для любителей самоделок в нашей статье приведена инструкция по применению.

Виды индикаторов проводки

Не все индикаторы скрытой проводки имеют одинаковые схемы и функции. Производители стремятся оснастить оборудование дополнительными опциями, чтобы получить конкурентное преимущество. По этой причине существует несколько категорий классификации детекторов, в которых необходимо детально разобраться.

Основная классификация извещателей скрытой проводки основана на физических принципах их работы.

Выделяют следующие типы извещателей:

электромагнитные;
металлодетекторы;
электростатические;
комбинированные устройства.

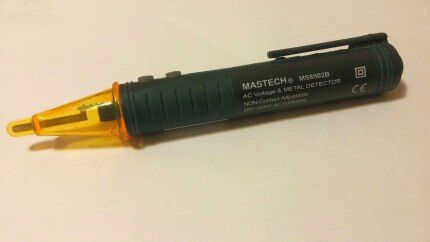

Электростатические детекторы могут обнаружить провода под напряжением, не пропуская через них электричество. Они недороги и просты в использовании.

Неметаллические детекторы также могут быть дорогими, если они имеют встроенные высокочастотные генераторы. Устройства подключаются к электрической сети, а их колебания затем регистрируются датчиками.

Электростатические детекторы также могут легко обнаружить разрывы в кабелях. Недостатком этих устройств является их высокая чувствительность к наведенным электромагнитным помехам. Помехи детекторам могут создавать маршрутизаторы, микроволновые печи, компьютеры и телевизоры.

Электростатические индикаторы также не подходят для трассировки проводов во влажных стенах или металлоконструкциях.

Фотогалерея
Фото из

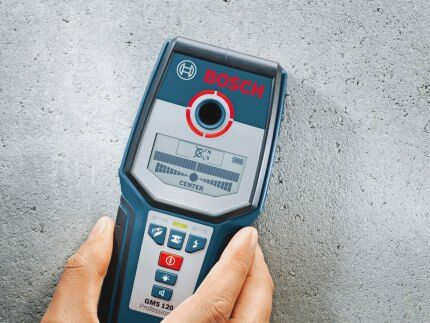

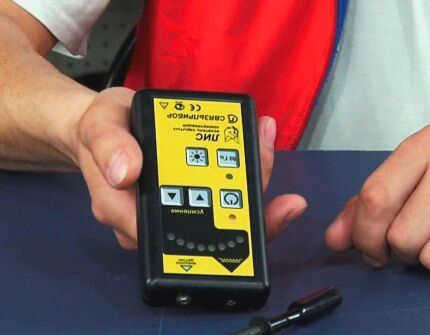

Современные детекторы проводов скрытого монтажа позволяют точно определить местонахождение электрических кабелей без отключения электропитания

Профессиональные индикаторы используются не только для обнаружения проводов под напряжением, но и для обнаружения труб, арматуры и каркаса железобетонных конструкций.

Зачем нужна индикаторная отвертка

Основное назначение индикаторной отвертки – проверка наличия активной фазы в системе электроснабжения.

Это облегчает настройку оборудования, ремонт электрических цепей и их прокладку.

Инструмент позволяет самостоятельно находить обрывы фазного и нулевого проводов, не прибегая к услугам электрика.

Индикаторная отвертка обеспечивает безопасность при работе с электричеством, определяя наличие тока в цепи.

Она часто незаменима в электромонтаже, особенно при работе со старой проводкой, где фазный и нулевой провода невозможно визуально различить (например, алюминиевая проводка в хрущевских домах).

Этот инструмент также полезен, если необходимо заменить или установить розетки и выключатели в существующей электрической сети.

Интересно, что с помощью индикатора можно определить положение выключателя (включен или выключен), чтобы правильно его установить.

Используя современные модели индикаторов в домашних условиях, можно провести базовую проверку функций сети для определения текущего напряжения и других параметров.

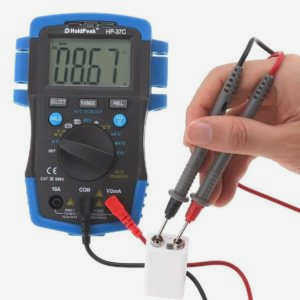

Однако для того, чтобы сделать это правильно, необходим соответствующий тестер, называемый мультиметром.

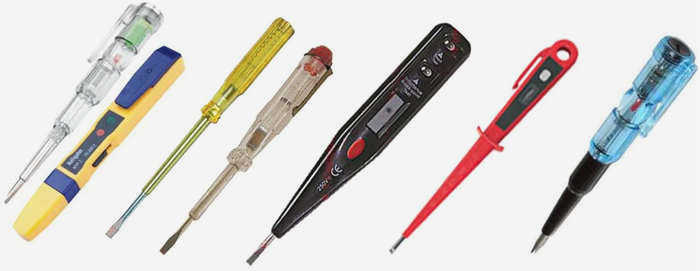

Виды отверток для дисплеев

Индикаторы напряжения, выполненные в виде простой отвертки, имеют общий принцип действия, но могут различаться по форме, функциональности и устройству, при этом в целом все модели имеют только простое гнездо.

Они бывают в контактном и бесконтактном исполнении.

Индикатором в разных моделях может быть звуковой сигнал, маленький светодиод или даже цифровой экран.

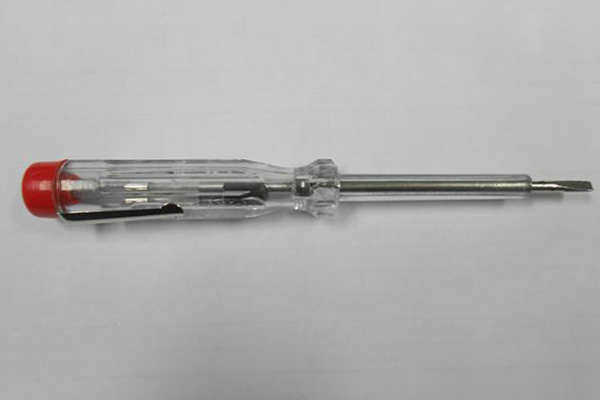

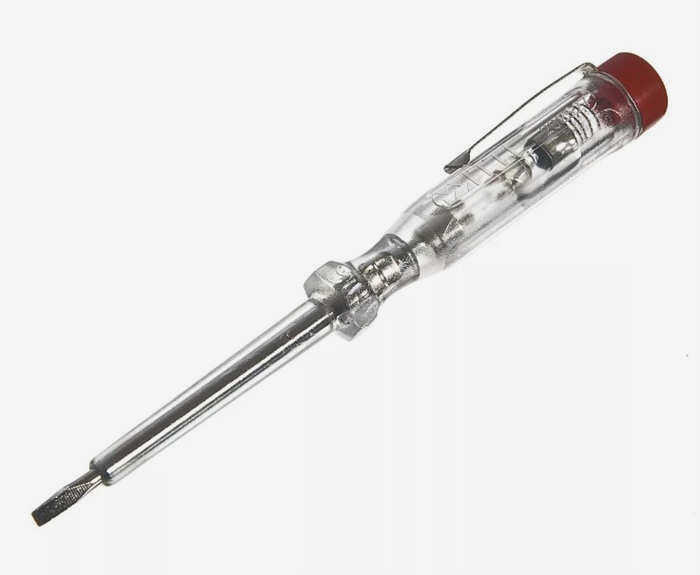

Модель с неоновой лампой

Тестер с неоновой лампой является самым простым тестером.

Недостаток этого контактного инструмента в том, что он имеет довольно высокий порог индикации напряжения – 60 В и более.

Он используется для определения фазы в цепи переменного тока.

Он не подходит для обнаружения обрывов в проводниках.

Индикаторная отвертка типа UNO – популярная отвертка для бытового использования – однополярный индикатор напряжения, рабочий диапазон которого ограничен верхним пределом в 500 В.

Используется для подключения электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампой заключается в том, что она загорается при контакте жала с токопроводящим проводником.

Ток проходит через резистор и замыкается на человека вторым контактом, который расположен на конце.

Проще говоря, лампа загорается, когда жало касается фазного проводника, а палец касается концевого контакта, тем самым замыкая цепь.

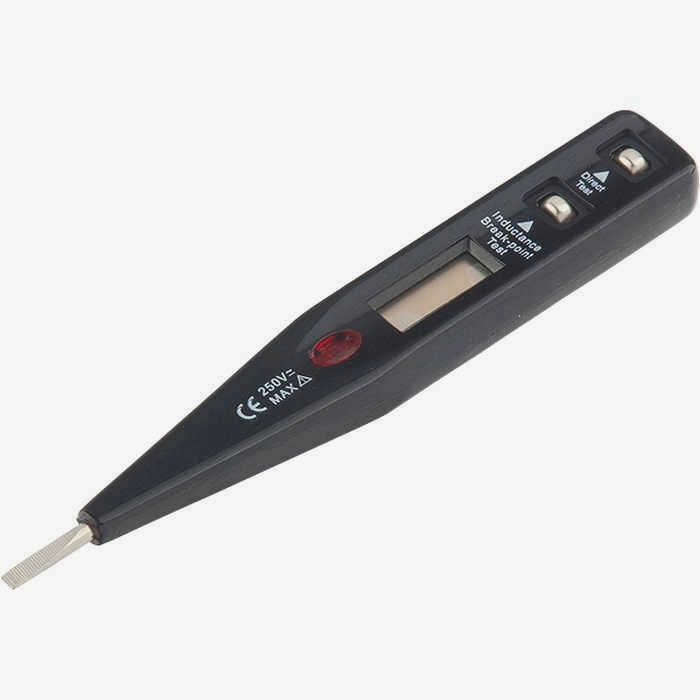

С дисплеем

Простые отвертки с дисплеем не используют батарейки, а наличие напряжения на фазе отображается пиктограммой на ЖК-экране.

Полупрофессиональная технология обнаружения проводки

Следующими по классу и качеству являются полупрофессиональные детекторы проводки.

Большинство этих приборов универсальны и могут определять состав стены перед собой, находить пустоты в стене, электрические провода под напряжением, цветные и черные металлы. Принцип работы этих приборов основан на генерации магнитного поля и улавливании его изменений при прохождении через различные среды (сталь, чугун, железо – увеличивают электромагнитное поле, алюминий и медь – уменьшают его, магнитная проницаемость сплошного бетона выше, чем у пустотелого и т.д.). Эти приборы, анализируя полученные результаты, могут довольно точно определить, что находится перед ними.

Основным преимуществом перед стрелочной отверткой является более высокая точность обнаружения объекта благодаря автоматической калибровке сенсорного элемента. Таким образом, возможность определения местонахождения арматурных креплений и полостей в стенах предотвращает разрыв водопроводных труб и повреждение буровых коронок при ударе о стальную поверхность.

Настоятельно рекомендуем, для выявления особенностей каждого прибора, перед непосредственным использованием протестировать их на стене, где уже известно расположение электрических проводов, металлических, деревянных и других включений.

Детектор Black&Decker BDS300

Довольно простая модель, в которой индикация полностью выполнена светодиодами. Переключатель жесткого режима позволяет быстро настроить прибор на поиск металла или дерева. Звуковой сигнал подается, когда прибор "уверен" в нахождении нужного объекта. Наличие проводки отображается отдельным светодиодом, а удобная кнопка принудительной калибровки датчика позволяет настроить чувствительность для минимизации погрешности обнаружения. Инструмент сканирует только в одном направлении, чтобы определить точное положение детали, поверните инструмент на девяносто градусов и повторите сканирование.

Валидация инструмента

Работа с отверткой со светодиодным дисплеем всегда связана с определением напряжения в электрических цепях. По этой причине важно, чтобы прибор находился в хорошем состоянии. На корпусе не должно быть трещин и других повреждений. Перед использованием следует проверить функциональное состояние инструмента.

Как можно проверить функциональность инструмента? Для этого можно прикоснуться к проводу под напряжением. Если у вас есть собственный источник питания, коснитесь щупа и кнопки на рукоятке. В обоих случаях загорится светодиод.

Если индикатор напряжения на корпусе поврежден, его следует заменить. Батарейки также следует периодически заменять. Для этого открутите крышку и замените старые компоненты на новые. При их замене соблюдайте полярность, иначе устройство не будет работать. При разборке и сборке устройства запомните порядок расположения компонентов.

Если отвертка полностью вышла из строя, ремонтировать ее бессмысленно и нецелесообразно. Гораздо дешевле купить новый инструмент.

Как выбрать шуруповерт

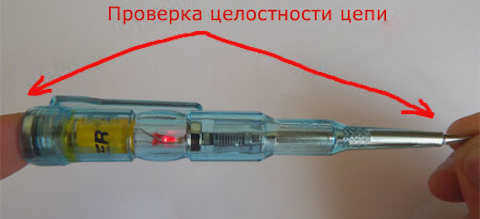

Многие домашние мастера покупают сразу два прибора: один из них – самый простой – можно использовать как фазовый детектор, а другой – со светодиодной индикацией – для определения целостности проводки методом проверки проводов.

Выбор отвертки рекомендуется осуществлять в соответствии с параметрами сети, в которой она будет использоваться. Прежде всего, следует учитывать значения напряжения и тока на проверяемом участке. Для однофазных сетей диапазон измерения индикаторов напряжения должен составлять от 70 до 250 В или 100-250 В. Модели, используемые в трехфазных сетях, могут работать с напряжением до 400 В. Существуют также низковольтные версии, рассчитанные на 12, 24 и 36 В.

Также стоит обратить внимание на длину инструмента. Существует два основных варианта – до 12 см и от 18 до 19 см. Более длинные отвертки позволяют удобнее работать с проводами или контактами на большем расстоянии. В каждом случае отвертка проверяется на работоспособность и функциональность. Прибор должен быть целым и без видимых повреждений.
