Правильно спланированный и организованный дренаж в частном доме обеспечивает комфортную жизнь хозяев и гарантирует долгий срок службы здания. Ведь современный дом – это не просто строение, а комплекс взаимосвязанных систем.
Водоотведение в частном доме: обзор вариантов разводки + пошаговое руководство
Трудно представить себе загородный коттедж без цивилизованного туалета и уютной ванной комнаты. Но далеко не каждый населенный пункт оборудован системой сбора отходов. Поэтому сточные воды в частном доме раздельные. Не уверены, какую систему выбрать? В этой статье мы расскажем обо всех особенностях канализационной системы в частном доме.
Мы описали возможные способы организации сбора отходов, указали особенности их устройства и применения. Кроме того, мы дали пошаговую инструкцию по составлению проекта, монтажу канализационной трубы, установке септика и дренажного колодца.
Виды канализационных систем
Существует несколько типов систем сбора отходов: центральные, накопительные, дренажные и фильтрационные.
Центральная. Канализационная труба дома подключается к общей канализационной сети, которая собирает органические отходы в городской коллектор.
Затем сточные воды фильтруются через несколько ступеней очистки, после чего безопасная вода сбрасывается в местный водоем. Владелец дома ежемесячно вносит плату за пользование канализацией.
В зависимости от расстояния от водопровода до дома принимается решение о том, какой должна быть система канализации – центральной или автономной.
Накопительная система – Накопительная система является современным прототипом септика. Основное отличие заключается в полной герметичности места сбора стоков. Это может быть: бетон, кирпич, металл, пластик. Для этого выкапывается траншея под резервуар на участке земли вдали от жилища.
Принцип работы накопительной системы заключается в сливе органических соединений в герметичный резервуар. Когда резервуар заполняется, его содержимое откачивается ассенизаторской машиной.
Такая схема индивидуальной канализации в частном доме популярна из-за своей дешевизны.

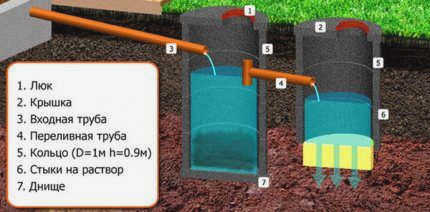

Самая простая схема – септик с канализационным колодцем. Она представляет собой некую золотую середину между стоимостью строительства и частотой очистки (+).
Опорожнение септика Процесс сбора отходов аналогичен накопительному резервуару. Единственное отличие заключается в том, что у резервуара нет дна. Это позволяет отстоявшейся воде стекать в грунт через дренажный отстойник. Дренажный отстойник выполняется из бетона или красного кирпича.
Стандартные элементы конструкции
Общий принцип работы дренажной системы основан на приеме, транспортировке, очистке и удалении сточных вод с участка или их накоплении. Для создания конструкции используется ряд элементов. Каждое звено в цепи выполняет свою функцию.
Приемник сточных вод

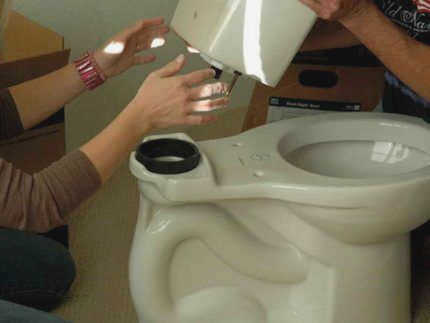

Под отверстием понимается любое отверстие, которое принимает и отводит сточные воды в нужном направлении. Примеры: раковины, унитазы, люки, сливы с крыш, решетки, водостоки.
Такие устройства изготавливаются из прочных водонепроницаемых материалов, химически устойчивых к сточным водам – чугуна, керамики, листовой стали, цветных металлов, специальных пластмасс.
Основная функция таких устройств – прием и отвод жидкостей в водостоки.
Все емкости, которые используются в бытовых целях, должны быть оборудованы системой смыва от водопровода – бачком или краном.
Желоба и дренажные трубы
Именно в них стекают сточные воды из емкостей. Цель этого соединения – передать содержимое в колодец или очистные сооружения.
Трубы и водостоки изготавливаются из различных материалов. Асбестоцементные трубы подходят для внутреннего дренажа, если нет риска механических повреждений.
Пластиковые трубы становятся все более популярными для дренажа: они устойчивы к перепадам температур, легко соединяются и не окисляются.
Также используются металлические и керамические трубы. Негальванизированные трубы также можно использовать для отвода воды из раковин, умывальников и ванн. По способу укладки элементов – над и под землей.
А о том, как выбрать трубы для прокладки наружных водостоков, вы можете прочитать в этом материале.
Варианты и схемы укладки
Схема может быть любой, главное, чтобы она эффективно справлялась с отводом сточных вод и не приводила к переполнению труб. Хорошая система всегда предполагает простую, понятную конструкцию и минимальный риск при эксплуатации.
При выборе системы необходимо учитывать несколько факторов:
- Расположение дома на участке – Дренажная система должна идти под уклон и заканчиваться рядом с дорогой.
- Особенности ландшафта – Плоский, низменный, наклонный.
- Тип почвы – Песчаная или глинистая (на песчаной почве можно установить любую систему, но глинистая почва, включая ее разновидности, имеет свои особенности).
- Население и площадь – Этот фактор влияет на объем резервуаров и диаметр труб.
- Глубина промерзания и расположение грунтовых вод – важен для расчета глубины заложения и необходимости изоляции.
Все эти параметры в совокупности меняют схему дренажа, но общий принцип и обязательные элементы остаются неизменными.
Единственной константой является то, что туалет всегда подключается к отдельному вертикальному стояку, чтобы предотвратить распространение неприятных запахов.
Септик для автономной системы

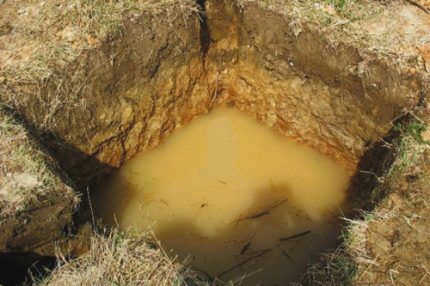

Если дом находится далеко от централизованной канализационной системы, необходим септик или выгребная яма. Последний вариант подходит, если дом не используется для постоянного проживания.
Септик быстро засоряется, сбрасывая все сточные воды сразу в грунт, что может привести к попаданию неочищенной жидкости в водоносный слой. Со временем септик также требует все более частой очистки.

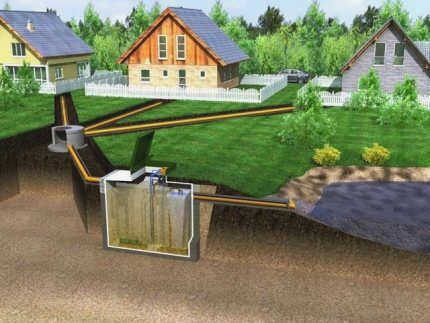

В большинстве случаев рекомендуется установка септика. Его формат выбирается в зависимости от почвенных условий на участке. Самая простая конструкция с двумя колодцами может быть построена на песчаных почвах с отличным естественным дренажом.
Строительство внутренней дренажной системы

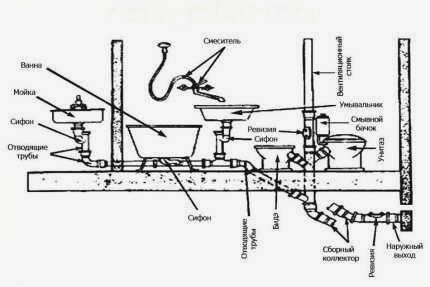

Внутренняя дренажная система уже давно приняла стандартизированную конструкцию, которая имеет наибольший смысл: горизонтальные трубы соединяются с вертикальными, которые выравниваются по вертикали. Вертикальная труба рассчитана на увеличенный объем сточных вод, поэтому она имеет больший диаметр.

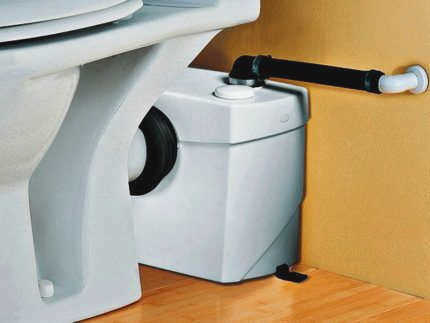

Поток воды из душа, туалетов и умывальников в стояк поступает либо самотеком, либо принудительно с помощью насосного оборудования.

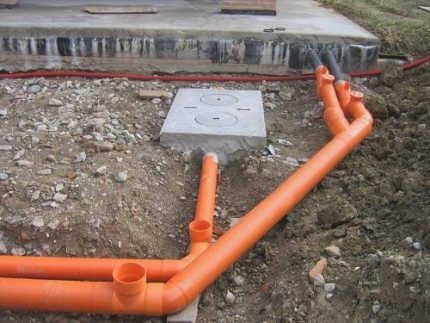

Внутренний трубопровод соединяется с наружным трубопроводом, который состоит из труб еще большего диаметра. Трубопровод ведет к септику или другому резервуару и очистному сооружению.
Расположение стояка и подсоединенных к нему труб подчиняется определенным правилам. Например, все мокрые зоны обычно располагаются в смежных помещениях: кухня находится на расстоянии одной стены от ванной или туалета. Часто помещения совмещены, например, душевая соединена с туалетом.
Смежные помещения с проточной водой часто выбирают из-за их практичности, простоты обслуживания и экономии материалов.
Поскольку канализационная труба имеет длину только до стояка, сточные воды могут вытекать наружу самотеком, без принуждения. Стояк расположен на выходе канализационных и водопроводных труб из дома.
Ближайшим санитарным прибором является унитаз. Если между унитазом и канализационным стояком установлена ванна или кухонная раковина, то при каждом смыве вода будет высасываться из сифонов.

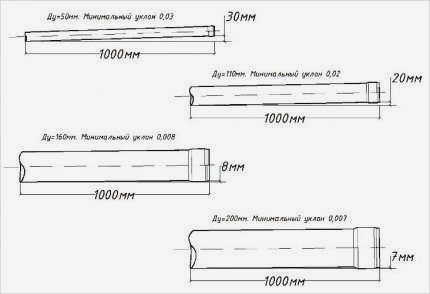

Уклон является обязательным условием для гравитационной системы. Угол наклона зависит от диаметра трубы. Есть параметры, от которых не рекомендуется отклоняться: для труб 50-80 мм – 25-35 мм/метр магистрали.
Этапы монтажа магистрали
Монтажные работы выполняются поэтапно. Иногда порядок операций меняется – многое зависит от готовности помещения и особенностей разводки.
Однако следует придерживаться общепринятой последовательности:
- Установка отвода – Труба, соединяющая внутреннюю и наружную системы. Она проходит через стену, поэтому ее необходимо поместить в гильзу – теплоизолированный защитный кожух. В зоне прохода через стену не должно быть стыков или сварных швов.
- Монтаж вертикальной трубы – Вертикальная труба проходит через все этажи и потолки. Обычно устанавливается одна вертикальная труба, но если внутренняя длина сети превышает 10 метров, лучше установить вторую вертикальную трубу.
- Установка второго стояка – Трубы, ведущие к сантехническому оборудованию. Диаметр трубы, ведущей от унитаза, самый большой – 100-110 мм, остальные – 50 мм.
Только после установки канализационных труб подключают приборы и тестируют систему.
Рекомендации по проведению монтажных работ:
Фотогалерея
Фото из
Стояк обычно монтируют в туалете, устанавливая для него специальный люк или оставляя его открытым. Если используется подводка, необходимо сделать смотровой люк.
Стояк следует устанавливать в углу на небольшом расстоянии от стен с помощью специальных хомутов. Она не должна касаться пола или других элементов конструкции, чтобы не создавать дополнительный шум.
В стене здания необходимо проделать отверстие шириной примерно на 20 см больше трубы. Оно покрывается гидроизоляцией, затем вставляется гильза, расширяющаяся на 10-15 см с каждой стороны. Зазор между гильзой и трубой заделывается.
Существует несколько способов соединения дренажных труб. Технологии сварки или склеивания не считаются целесообразными для установки в отдельно стоящем доме; почти всегда используется раструбный метод.
Для соединения ветвей труб используются всасывающие линии или перекрестные соединения. Для обеспечения герметичности соединения используются резиновые уплотнительные манжеты, вставляемые в специальные пазы в раструбах.
Подключение к общественной канализации
Если частный дом расположен вблизи централизованных сетей, владелец может подключиться к общественной канализации. Самое главное в этом случае – подготовительные работы на месте, объясняет Игорь Тихоновский. Во-первых, необходимо установить люк, чтобы обеспечить свободный доступ к различным частям центральной канализации. Это необходимо для прочистки засоров и ремонта, добавляет Михаил Пукемо.
Далее на участке роются траншеи для укладки труб и подготовки площадки для соединения канализационной трубы с колодцем, добавляет Сергей Жуков. Заключительный этап подготовительных работ – подключение дренажной системы, которая находится внутри частного дома, к основному водостоку.
Какие документы необходимо получить:
- План участка, на котором отмечена схема подключения трубопровода. Такой документ можно получить в геодезической организации;
- Документ с техническими условиями на подключение к магистрали. Этот документ следует получить в одной из компаний, занимающихся обслуживанием канализационной сети;
- Проект совместного подключения трубопроводов. Выполняется генеральным проектировщиком;
- Утверждение проекта в Водоканале и Управлении архитектуры;
- Выбор организации, которая будет выполнять работы по подключению. С "Водоканалом" заключается официальный договор на эту услугу.
Основные этапы подключения к центральной канализации:
- Вызов сотрудника земельного комитета. Он или она должны нарисовать на плане маршрут канализации;
- Составить план подключения к центральной системе водоснабжения;
- Получить одобрение проекта у архитектора и представителя водопроводной компании;
- Получить согласие соседей на проведение работ;
- Письменно уведомить водоканал о начале работ;
- Заключить договор на обслуживание канализации. После этого определяется разрешенный объем жидкости и ежемесячная плата за пользование канализацией;
- Подключение индивидуальной магистрали к центральной канализационной системе.
Как выбрать канализационную систему для частного дома
Эксперты компании "РБК-Недвижимость" рассказали, что нужно учитывать при выборе канализационной системы:
- Количество людей, проживающих в доме постоянно и приезжающих время от времени. От этого зависит частота использования санузлов и объем сточных вод, сбрасываемых за один раз;
- Массовый сброс сточных вод. Это мгновенное поступление сточных вод в канализацию, т.е. пиковая нагрузка на систему очистки. Чем больше канализационных труб задействовано в каждый момент времени, тем выше будет массовый сброс;
- Глубина залегания канализационной трубы. Это следует учитывать, если канализационный выпуск расположен в подвале дома;
- Возможность непрерывного снабжения канализационной системы. Современные очистные сооружения оснащены насосами, компрессорами, датчиками, а также электронным блоком управления. И простое отключение электроэнергии парализует их работу. По этой причине должна быть предусмотрена возможность прокладки канализационного трубопровода от компрессора;
- Структура и тип почвы на участке, где планируется прокладка канализации. От грунта зависит сложность и стоимость работ. Дешевле всего проложить канализацию на песчаном грунте, а дороже – на глинистом.
Михаил Пукемо, кандидат технических наук, доцент РТУ МИРЭА:
– Особенно важной задачей при устройстве канализации в сельском доме является очистка сточных вод от загрязняющих веществ. По крайней мере, до уровня фоновых значений концентрации веществ по критическим показателям качества, характерным для водных объектов местного водоснабжения в месте водозабора. По этой причине к строительству канализационной системы следует подходить ответственно, все работы проводить аккуратно и обращаться за профессиональной помощью.
