Заполнение зазора между деталями осуществляется при температуре не выше 450 градусов. Мягкая пайка – другое название этого процесса. В этом процессе используются припои на основе олова и свинца с низкой температурой плавления. Швы, образующиеся при этом процессе, имеют ширину от 7 до 50 мм. Несмотря на мягкость пайки, этот метод имеет много преимуществ:
Монтаж медных труб отопления: особенности технологии работ
Несмотря на появление на рынке недорогих и практичных материалов, медные трубы до сих пор успешно используются для монтажа внутренней разводки отопительных контуров. Но медь – дорогостоящий материал, поэтому монтаж медных труб отопления следует проводить, тщательно изучив правила и нормы.
Работоспособность готовой системы зависит как от качества оборудования, так и от мастерства выполнения соединений.
Давайте вместе рассмотрим характеристики медных труб для отопления и технологию их монтажа.
Характеристики медных труб для отопления
Медь обладает целым рядом положительных характеристик, которые выгодно отличают ее от других материалов. Если строительный проект позволяет использовать такие дорогостоящие элементы, то для внутренней разводки системы отопления следует приобрести комплект медных труб и фитингов на сумму, заложенную в бюджет.
Преимущества медных труб:
- Способность металла к расширению позволяет ему легко переносить высокие температуры жидкости, резкие скачки температуры и даже замерзание воды;
- По этой же причине медь прекрасно переносит перепады давления в сети, а также возможные гидроудары;
- Красноватый металл устойчив к жесткой воде, содержащей такие примеси, как известь, хлор и т.д;
- Этот материал не имеет идеально гладких внутренних стенок, но низкая степень шероховатости предотвращает образование накипи и создает незначительное сопротивление потоку теплоносителя;
- медь известна своей устойчивостью к болезнетворным бактериям и образованию плесени;
- сочетание прочности и мягкости позволяет создавать трубопроводы различных конструкций;
- В некоторых случаях отопительные системы выполняют декоративную функцию, хотя для оформления интерьера рекомендуется использовать более безопасные медные контуры для горячей воды или газа.
Чтобы на трубах не оседали инородные тела и не снижали функциональность, к теплоносителю предъявляются особые требования: вода должна быть чистой и отфильтрованной.
Однако медные трубы имеют и свои недостатки, главным из которых является их высокая стоимость. Если для сравнения взять два метра металлопластиковой и медной труб диаметром 26 мм, то первая будет стоить 147 рублей, а вторая – 486 рублей. Получается, что медное соединение дороже более чем в три раза.
Способы соединения

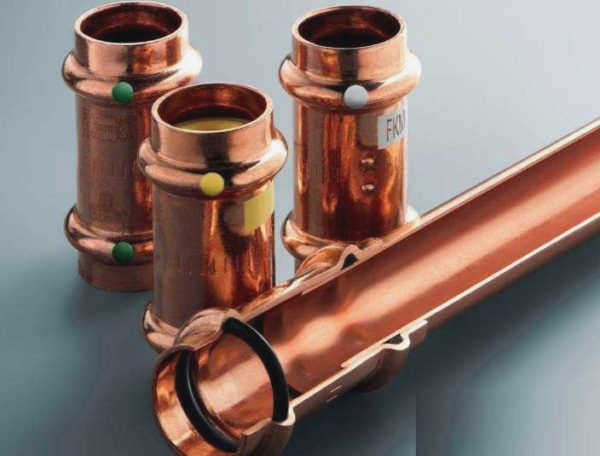

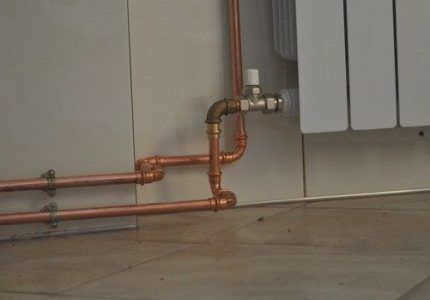

Медные трубы чаще всего соединяют с помощью пайки и набора специальных фитингов. Существуют также фитинги для пресс-соединений. Они имеют пазы, в которых находится резиновое уплотнительное кольцо. Они обжимаются с помощью специальных клещей. Однако эта технология используется нечасто – пайка считается более надежной.
Существует две технологии пайки медных труб с использованием различных паяльных сплавов:
- Низкотемпературная – с использованием мягкого припоя. Для нас это как раз тот случай. Этот тип соединения используется для водопроводных и отопительных систем с температурой рабочей среды до 110°C. Низкая температура – понятие относительное. В зоне пайки материалы нагреваются до 250-300°C.
- Высокотемпературная пайка. Этот тип соединения используется в сетях с высоким давлением и температурой транспортируемой среды. Редко в бытовых сетях (хотя никто не запрещает), чаще в промышленных.

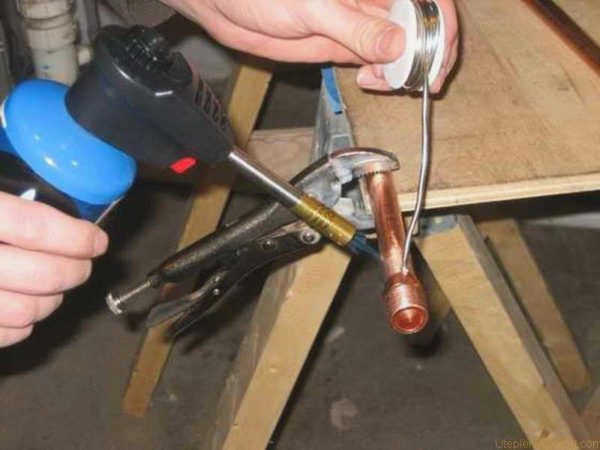

Выбор типа паяной медной трубы остается за пользователем. Оба типа подходят для водопроводных и отопительных систем. Однако высокая температура требует профессиональной горелки, в то время как мягкий припой можно расплавить даже паяльной лампой или недорогой ручной горелкой с небольшим одноразовым газовым баллоном. Для соединения медных труб малого диаметра больше ничего не требуется.
Паяные медные фитинги

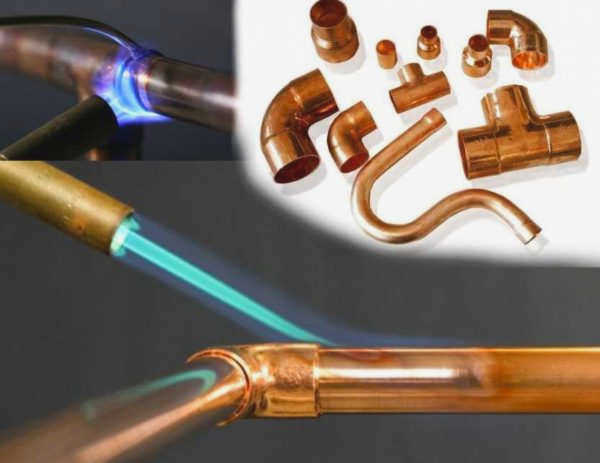

Вообще говоря, существует более двух десятков различных фитингов для медных труб – ниппелей, но чаще всего используются три типа:
- муфты – для соединения двух труб;
- колена – для скручивания;
- Тройники – для создания ответвлений в трубопроводе.
Количество используемых фитингов можно свести к минимуму – медь можно согнуть, уменьшив количество необходимых углов. При желании можно обойтись и без фитингов: один конец трубы можно расширить (с помощью расширителя) так, чтобы труба входила в него, и оставить зазор для ввода припоя (около 0,2 мм). При расширении трубы должны накладываться друг на друга не менее чем на 5 мм, но желательно больше.
Без чего трудно обойтись, так это без тройников. Для перекладки существует оборудование – коллектор, но оно профессиональное и стоит дорого. Поэтому в данном случае дешевле и проще обойтись тройниками.

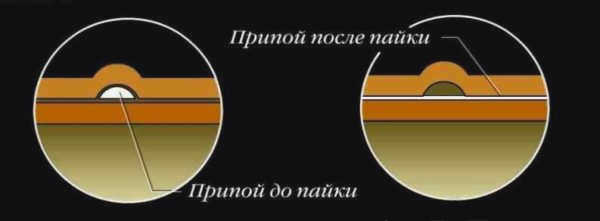

Есть два типа фитингов – обычные, с раструбами, которые обеспечивают необходимый зазор для протекания припоя. Припой вводится в зону сварки вручную. Существуют также фитинги со вставкой из припоя. Затем в гнезде формируется паз, в который при изготовлении вставляется кусочек припоя, что облегчает процесс пайки – нагревать нужно только зону сварки – но приводит к удорожанию крепежа.
Инструменты и принадлежности
Конечно, для самостоятельной пайки стандартных медных труб можно использовать ряд предметов, которые несложно найти в домашних ресурсах. В крайнем случае, придется приобрести специальное оборудование для выполнения процесса пайки. Итак, чтобы выполнить качественный монтаж медных изделий, вам могут понадобиться:
Читайте также: Как правильно согнуть профильную трубу
Горелки делятся в зависимости от их мощности:
- Для нагрева труб и мягкой пайки.
- Для пайки или мягкой пайки (полупрофессиональные).
- Для пайки (профессиональные).
- Горелку можно использовать для нагрева легкоплавкого припоя. Такой инструмент способен подавать поток горячего воздуха температурой до 650 ℃.
Материалы для соединения меди
Весь процесс пайки медных труб с помощью газовой горелки может быть выполнен с использованием флюса и припоя для меди, с фитингами или без них.

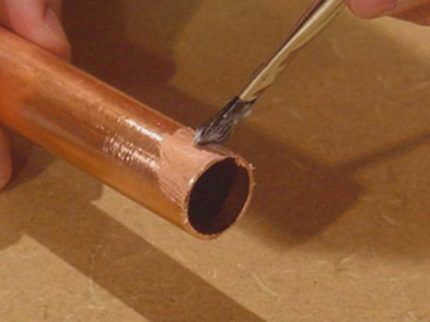

Флюс и паяльная паста
Флюс для пайки медных труб имеет первостепенное значение для создания высококачественного соединения. Он может быть низкотемпературным до 450 ℃ и высокотемпературным выше 450 ℃.
Использование флюса необходимо при
- Качественно очистить поверхность соединяемых труб от окислов;
- Для защиты места соединения от воздействия кислорода воздуха;
- Для увеличения адгезии припоя к поверхности металла;
- Для улучшения текучести припоя.
В настоящее время выпускаются следующие флюсы Флюсы бывают следующих типов:
- активированный;
- кислотный
- некислотные;
- антикоррозийные.
Паяльная паста – это густая паста, состоящая из флюса, мелких частиц припоя и специальных добавок. Он часто используется на промышленных предприятиях для пайки радиокомпонентов на печатных платах. В виде пасты его очень легко наносить на мелкие детали.
Типы припоев
Медь и медные сплавы могут быть соединены пайкой при низких или высоких температурах. Существует ряд мягких и твердых материалов, способных обеспечить отличное соединение металлических деталей.
Использование паяльных сплавов с низкой температурой плавления позволяет соединять детали в условиях, которые мало влияют на прочность меди, но соединение имеет худшие механические свойства. Высокотемпературная пайка повышает прочность соединения, но требует определенных навыков, чтобы избежать пережога меди.
Виды медных трубок
Медные трубы выпускаются в двух видах:
- отожженные;
- неотожженные.
Процесс изготовления отожженной трубки заключается в нагревании ее до 600-700 градусов Цельсия после того, как она сформирована. Это восстанавливает эластичность металла. Такие трубы более гибкие и не боятся расширения воды при замерзании.
Недостатком является снижение прочности из-за нагрева. Для пайки медных труб такого типа подходит мягкий припой.
Непаяная труба намного прочнее, но ее нельзя согнуть. Поэтому, если установлена система отопления или теплого пола, соединения с коллекторами и ответвления к котлу выполняются с помощью фитингов.

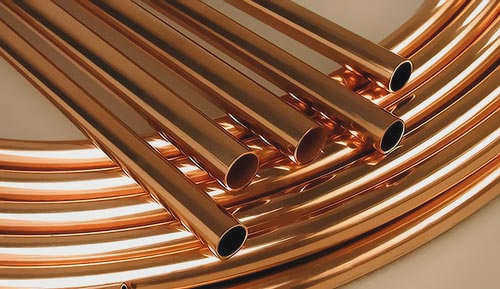

Отожженная медь продается в бухтах длиной 10-25-50 метров. Неотожженная медь продается в прямых отрезках длиной 2,5-3 метра.
Как соединить медные трубы без пайки

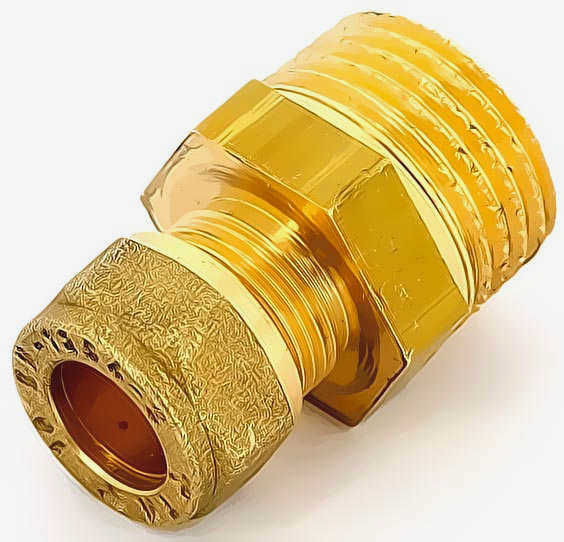

Для соединения медных труб без флюса или припоя можно использовать специальные обжимные фитинги. Они позволяют быстро создать плотное и прочное соединение без использования тепла, с помощью ручного инструмента.
У обжимных фитингов есть два недостатка: высокая стоимость и возможность протечек. Со временем металл может разрушиться, и тогда придется либо использовать новый фитинг, либо обрабатывать и спаивать трубу одним из описанных выше методов.
