Пайка медных трубок газовой горелкой твердым припоем

Процесс пайки медных труб относительно прост, но требует определенного опыта. Новички часто допускают ошибки в процессе.

Горелка для пайки медных трубок: основные типы горелок + советы потенциальным покупателям

На полках хозяйственных магазинов представлен широкий ассортимент газовых горелок для бытового использования. Существует множество конструкций с миниатюрным дизайном, оснащенных баллонами небольшой емкости для удобства выполнения различных видов работ.

Предлагаем разобраться, какая газовая горелка для пайки медных трубок и других целей может стать лучшим инструментом среди существующего ассортимента оборудования. В статье мы подробно рассмотрели строение и виды таких устройств. Кроме того, мы дали советы по выбору газовых горелок и их применению для пайки медных изделий.

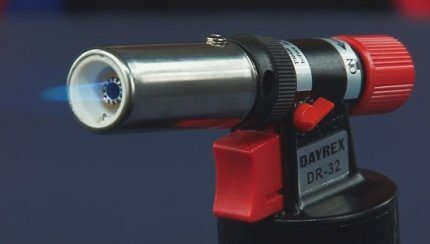

Конструкция современной газовой горелки

Начнем с анализа конструктивных соображений, характерных для современных моделей газовых горелок.

Оборудование современной конструкции, предназначенное для бытового использования, отличается прежде всего фактором мини-дизайна. Оно удобно в эксплуатации, имеет небольшой вес и обычно разбирается на отдельные компоненты.

Портативные и легко разбираемые на отдельные компоненты, они действительно являются предпочтительным выбором для пайки медных труб.

Устройства легко транспортировать, например, в стандартном сантехническом ящике или в слесарной сумке.

Устройства традиционно оснащаются съемными мини-цилиндрами, заполненными специальной газовой смесью, которая обеспечивает высокую рабочую температуру и ровное (стабильное) пламя.

Большинство конструкций оснащены элементом зажигания, который позволяет зажечь устройство одним движением руки.

Контроль пламени осуществляется с помощью регулятора давления газа (регулятора давления), который позволяет установить оптимальный режим пайки.

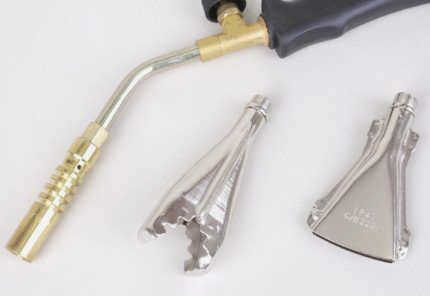

Имеются версии резака с прямым подключением баллона к соплу и версии с подключением шланга.

Система пьезоподжига и точный регулятор позволяют установить необходимую форму пламени для пайки с учетом качества результата.

Стоит подчеркнуть универсальность аккумуляторных горелок с газовыми баллонами. Другими словами – такие устройства можно использовать не только для пайки труб, но и для других задач. Например, горелка может использоваться и как аксессуар для туриста.

Пайка медных труб: почему вы должны этому научиться

Медные трубы редко используются на практике. Причиной тому является довольно высокая цена материала. Однако трубы из меди по праву считаются лучшими.

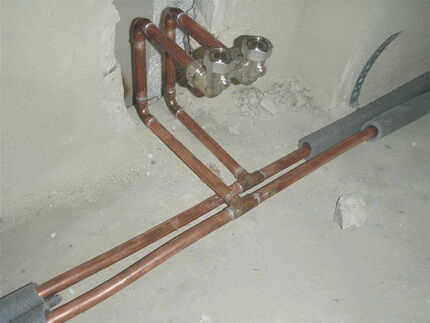

Этот металл превосходит все другие материалы по теплостойкости, гибкости и долговечности. После монтажа медные трубы отопления можно заливать в бетон, прятать в стены и т.д. В процессе эксплуатации с ними ничего не случится.

Трубы из меди считаются лучшими, поскольку срок их службы сопоставим со сроком службы здания, в котором они установлены.

Это стоит учитывать при выборе материала для монтажа труб отопления или водоснабжения. В конечном счете, более высокая стоимость вполне оправдывает себя. Помимо отличных эксплуатационных свойств меди, она довольно проста в монтаже. "Сказки" о сложности пайки часто преувеличены.

Медь довольно легко паяется. Ее поверхность не требует агрессивных чистящих средств. Многие легкоплавкие металлы имеют к ней высокую адгезию, что упрощает выбор припоя.

Дорогостоящие медные флюсы не нужны, поскольку металл не вступает в бурную реакцию с кислородом при плавлении. Труба не деформируется в процессе пайки, ее форма и размеры остаются неизменными. При необходимости паяное соединение можно распаять.

Пайка медных компонентов

Пайка считается оптимальным методом соединения медных компонентов. Расплавленный припой заполняет небольшой зазор между деталями и создает герметичное соединение.

Существует два наиболее популярных метода создания таких соединений. Это высокотемпературная и низкотемпературная капиллярная пайка. Давайте посмотрим, чем они отличаются друг от друга.

Фотогалерея
Фото из

Технология соединения компонентов медных труб с помощью пайки основана на капиллярном течении расплавленного припоя в узком зазоре между свариваемыми компонентами

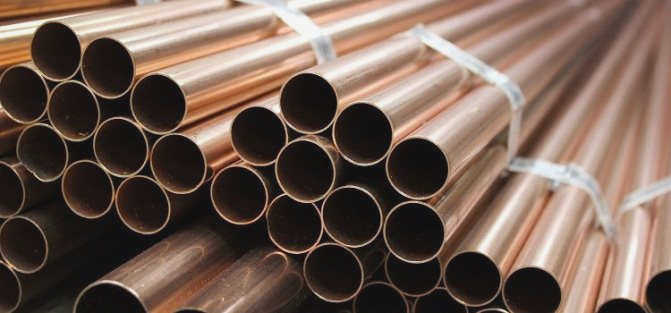

Монтаж систем из медных труб требует использования медных труб различной жесткости, R 290 – жестких, R 250 – полужестких и R 220 – мягких. Твердые и полутвердые поставляются в прутках, мягкие – в бухтах.

Для пайки мягких медных трубок достаточно обычного паяльника, так как его пламя может предварительно нагреть витки припоя.

Для высокотемпературной пайки требуется ацетиленовая или пропановая горелка и твердосплавный припой.

Для высокотемпературной пайки используются фитинги с предварительно расплавленным припоем. Также доступны фитинги с тугоплавким припоем.

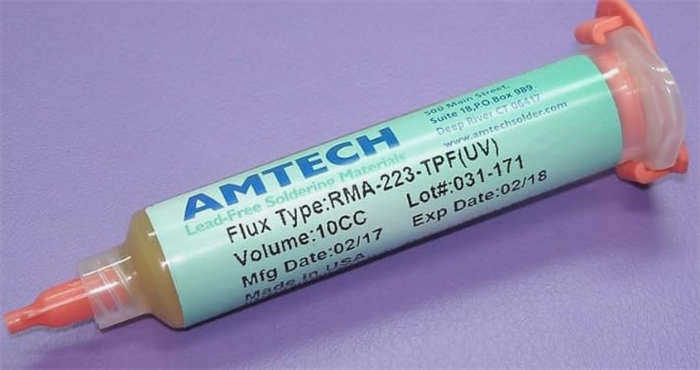

Флюс используется на соединениях медных трубок в качестве смазки и протравливания металла. Он используется без излишков.

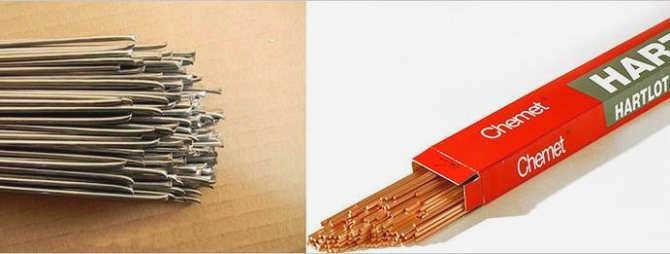

Высокотемпературная пайка осуществляется с помощью припойных стержней из медно-бронзовых сплавов или меди и серебра.

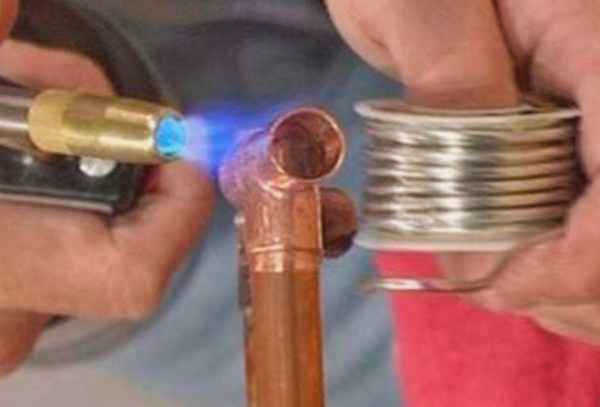

Низкотемпературная пайка медных труб осуществляется с помощью мягкого припоя, который поставляется в виде проволоки, намотанной на катушки.

Принцип соединения медных труб с помощью пайки
Разновидности медных трубок в зависимости от жесткости
Низкотемпературная паяльная горелка
Ацетиленовая горелка для пайки
Фитинги для быстрой и простой пайки
Нанесение сварочного флюса
Паяльный припой для высокотемпературной пайки
Мягкий припой для низкотемпературной пайки

Особенности высокотемпературного соединения

В этом случае медные компоненты соединяются при температуре выше +450 градусов. Для пайки выбираются сплавы на основе тугоплавких металлов, таких как серебро или медь.

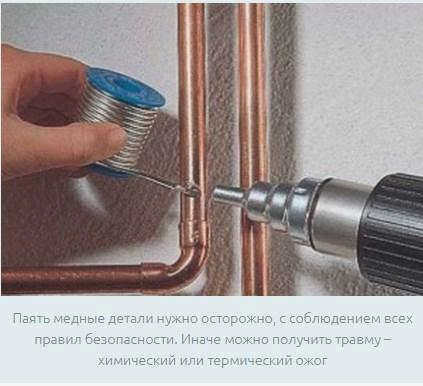

Правила безопасности при пайке медных труб

Основные правила безопасности при самостоятельной пайке труб из цветных металлов:

1. При использовании химических веществ и нагревании труб необходимо использовать защитную одежду и очки. При попадании флюса на открытые участки кожи необходимо удалить реагент под проточной водой, а затем промыть участок тела мыльным раствором.
2. Не надевайте защитную одежду из синтетических материалов, которые плавятся или воспламеняются при контакте с пламенем газовой горелки или наконечником электрического паяльника.
3. Поскольку для работы требуется испарение флюса, помещение должно быть проветриваемым.

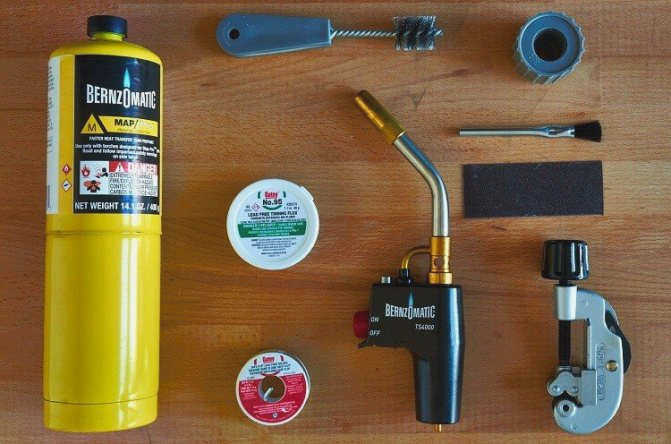

Необходимые материалы и оборудование

Материалы для пайки меди.
Оборудование для пайки медных трубок включает следующие инструменты:

• оборудование для обработки медных трубок;
• станок для снятия фаски;
• расширитель труб;
• устройство для очистки труб;
• отражатель пламени;
• огневой резак;
• флюс;
• твердый или мягкий припой, подходящий для пайки меди;
• газовая горелка для расплавления припоя.

Выбор инструмента напрямую зависит от максимального диаметра заготовки и вещества, которое будет через нее проходить. Деталь отрезается труборезом, а заусенцы удаляются с помощью инструментов для снятия фаски.

Перед соединением медных деталей поверхность следует тщательно очистить специальными губками и металлическими щетками. Как выбрать горелку для пайки, обсуждается в следующем разделе.

Подготовка медных труб перед пайкой

Теперь, когда все инструменты готовы, можно приступать к пайке медных труб. Первое, что необходимо сделать, – это подогнать две трубы так, чтобы между ними почти не было зазора. Если вы просто хотите спаять две медные трубы вместе, вам понадобится инструмент для снятия фаски и компенсатор.

Сначала удалите заусенцы внутри труб с помощью инструмента для снятия фаски, а затем расширьте край одной трубы. Это необходимо для того, чтобы труба входила в другую трубу. Конечно, вы можете использовать для этой цели и специальные муфты, особенно в начале обучения.

Когда все готово к пайке, концы труб следует зачистить и, если возможно, обезжирить. Для удаления заусенцев лучше всего использовать специальную абразивную ткань, а не наждачную бумагу. После шлифовки медные трубы следует еще раз проверить, насколько хорошо они соединяются, а затем можно приступать к пайке.

Читайте также: Чертежник – профессия слесаря

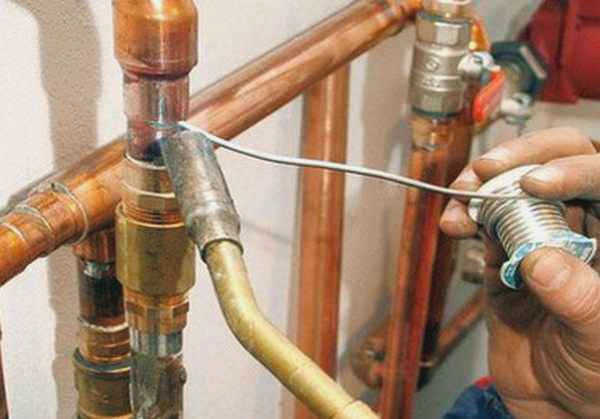

Пайка медных труб с помощью газовой горелки

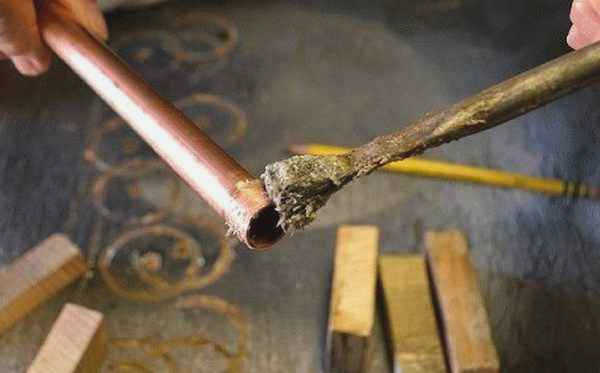

Первым шагом является нанесение флюса на концы соединяемых труб. Для этого нанесите каплю флюса на внешнюю сторону трубки, которая будет вставляться в другую трубку, с помощью кисточки. Нанесите флюс по всему периметру, на всю глубину трубы.

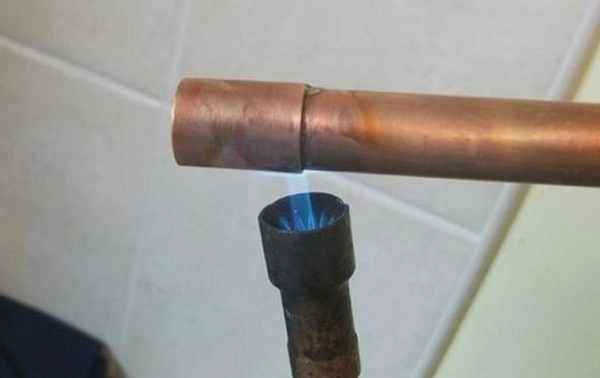

Затем осторожно вставьте одну трубу в другую до упора. Когда трубы будут соединены, можно зажечь газовую горелку и припаять их. Действовать нужно быстро, так как припой легко плавится.

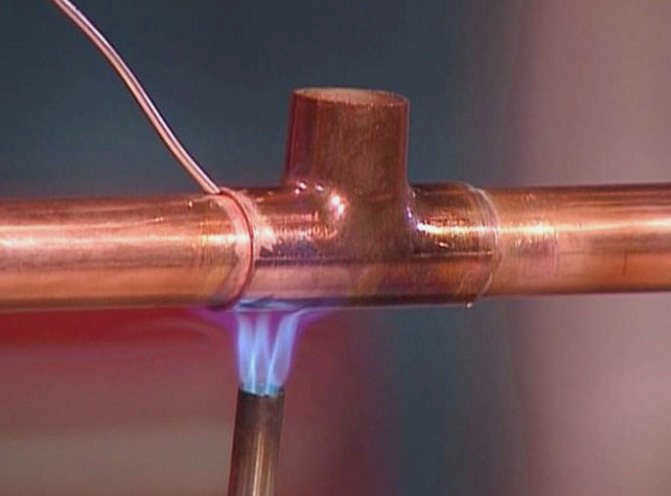

Сначала хорошо прогрейте соединение труб, пропитанное флюсом, а затем поднесите к нему паяльный стержень. Когда припой начнет плавиться, убедитесь, что он равномерно распределяется по соединению, по возможности слегка поворачивая медные трубы. Важно следить за тем, чтобы в соединении не было зазоров и чтобы припой не свисал со стыка в виде застывших капель.

Пайка медных труб – довольно сложный процесс, успех которого во многом зависит от правильной подготовки материалов. По этой причине рекомендуется потренироваться и только потом приступать к соединению ответственных узлов и деталей из меди.
