Для того чтобы добиться гибкого соединения по всей длине трубопровода и избежать образования жестких участков, оптимальным методом считается, например, стыковая сварка. Его дополнительными преимуществами являются высокая экономичность, простота эксплуатации и обслуживания.
Сварка пнд труб паяльником для полипропилена
Монтаж и обслуживание сантехнических систем требует выполнения ряда специфических процедур, одной из которых является пайка труб ПНД. Для ее выполнения используются специализированные инструменты. Существуют также правила проведения таких процедур, которые необходимо соблюдать для достижения наилучших результатов.
Существует несколько основных методов пайки труб ПНД. Для разных условий работы предпочтительны разные методы. Все они имеют свои преимущества и недостатки, что часто затрудняет выбор. Однако информация о конкретных условиях поможет определить тип пайки.
Во многих случаях при прокладке труб очень важно, чтобы весь участок был гибким. Любые жесткие, негнущиеся компоненты могут помешать работе. В таких случаях лучшим выбором является стыковая сварка. Она довольно проста в исполнении и не требует дорогостоящих компонентов.
Для работы в труднодоступных местах можно использовать раструбную пайку. Это поможет соединить участки трубопровода, даже если они совершенно неподвижны по отношению друг к другу.
Метод электросварки полезен, когда соединение планируется в очень ограниченном пространстве. Это также один из самых быстрых методов, что может стать решающим фактором при выборе.
Важно! Если детали соединяются временно в рабочих целях и не предназначены для постоянного соединения, простое разъемное соединение подходит больше, чем паяное.
Стыковая сварка полиэтиленовых труб
Наиболее распространенным методом соединения ПЭВП является сварка встык. Этот метод очень экономичен и прост в применении. Кроме того, он обеспечивает достаточную прочность соединения. Для этого метода требуется специализированное сварочное оборудование. Этот метод подходит для мест, где трубы имеют достаточную свободу движения и где желательно сохранить эту гибкость.
Метод может применяться как в открытых трубопроводах, так и в траншеях.

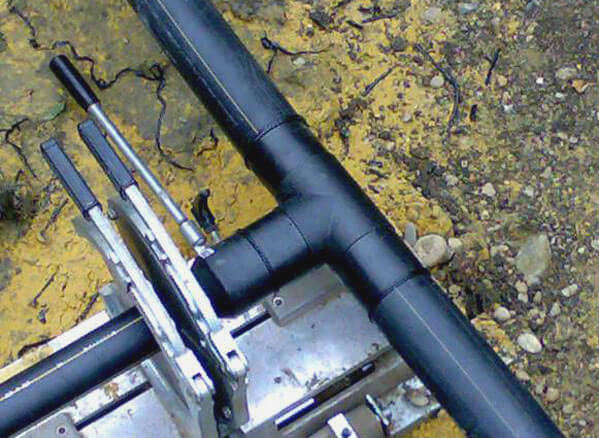

Стыковая сварка:
- Два компонента помещаются в патрон сварочного аппарата, который направляет их относительно друг друга без перемещения.
- Затем детали зажимаются в патроне с помощью зажимов.
- С помощью спиртового раствора необходимо очистить кромки от различных загрязнений. Рекомендуется использовать материалы, которые не оставляют ворса.
- Края также обрабатываются с помощью операции обрезки. Им придается соответствующая форма. Обработка ведется до тех пор, пока толщина стружки не станет меньше 0,5 мм.
- Затем мастер должен проверить параллельность торцов вручную. Если есть зазоры, процедура торцевания повторяется.
- Для одновременного нагрева кромок используется нагревательный элемент.
- Как только кромки слегка оплавятся, нагрев прекращается, и детали соединяются вместе. Детали прижимаются друг к другу до тех пор, пока соединение не станет достаточно прочным. В большинстве случаев достаточно 5-10 минут.
- По окончании тщательно проверьте, прочно ли держится соединение.
Отделка торцов
Окончательное качество паяного соединения в значительной степени зависит от качества подготовительной работы. Хорошо отшлифованные и подготовленные кромки склеиваются гораздо лучше. Таким образом, можно добиться очень хорошего результата.
Кратко о материалах, методах соединения труб из ПЭНД/ПП
Чтобы выяснить, можно ли сваривать трубы из ПЭНД и ПП, давайте немного поговорим о происхождении и свойствах этих материалов.
ПНД – это полиэтилен низкого давления, получаемый путем полимеризации этилена. Продукция делится на два типа: напорная и безнапорная.

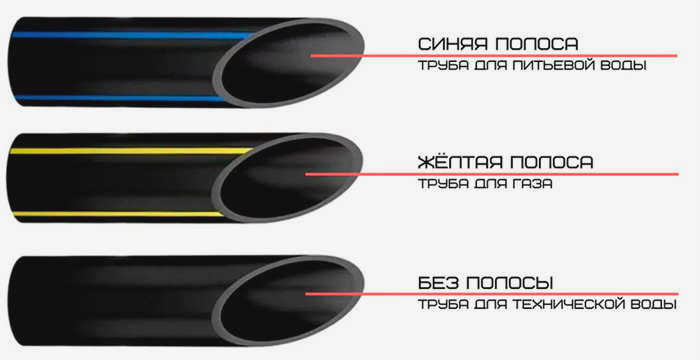

Трубы ПНД бывают:
- Для воды. С синими или голубыми полосами по всей длине.
- Для газа. С желтой полосой.
- Для канализации или других технических целей. Без полоски, вся поверхность черная.
Для соединения используется сварочное оборудование. В зависимости от метода сварки возможен монтаж с помощью специальных электромуфтовых фитингов или стыковая сварка с помощью сварочного аппарата, который сплавляет концы и центрирует цилиндрические части. Электромуфтовые фитинги бывают прямыми и наклонными под углом 45/90⁰. Они подключаются к источнику питания, равномерно нагреваются по всей окружности и сплавляются с трубой. Благодаря своим стенкам они обеспечивают дополнительную механическую прочность.
Аппараты для стыковой сварки позволяют сваривать трубы ПНД встык без дополнительных компонентов. Самое главное – ровно обрезать конец каждой трубы, чтобы не было больших неровных зазоров. PROSWAR имеет большой выбор этого вида оборудования отечественного производства.
Что такое полипропилен
Полипропилен (ПП, PP) – это пластик, получаемый путем полимеризации пропилена с использованием катализаторов. Этот материал предназначен для подачи горячей и холодной воды. Он выдерживает температуру до 100 °C и поэтому часто используется в системах отопления. Он легко соединяется пайкой с помощью различных фитингов, где меньший диаметр вставляется в больший. Для соединения используются паяльник с насадками и раструбные сварочные аппараты. Мастера называют его "утюгом", потому что нагревательный элемент действительно похож на ножку бытового прибора. Полимер нагревается до 260 ⁰C, становится очень пластичным и затем легко приваривается к сопрягаемой детали. Пока материал полностью не затвердел, можно регулировать угол наклона детали для более точной установки на месте.

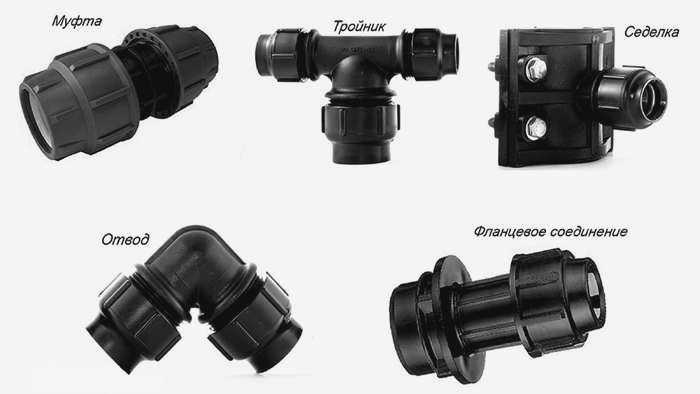

Для соединения различных конструкций из ПНД и полипропилена монтажники используют резьбовые фитинги. Необходимо припаять резьбовую муфту на каждом конце, а затем свинтить соединение. Существуют фланцевые соединения, использующие аналогичную технику. Это приводит к увеличению затрат и времени, но облегчает демонтаж линии в случае ремонта. Паяное соединение в 10 раз дешевле резьбового, поэтому некоторые люди задаются вопросом, можно ли обойтись без сварки полипропиленовых труб с угловыми и прямыми раструбами.
Что такое полипропилен
Полипропилен (ПП, PP) – это пластик, получаемый путем полимеризации пропилена с использованием катализаторов. Этот материал предназначен для подачи горячей и холодной воды. Он выдерживает температуру до 100 °C и поэтому часто используется в системах отопления. Легко соединяется пайкой с помощью различных муфт, где меньший диаметр вставляется в больший. Для соединения используется паяльник с насадками и муфты-сварщики. Мастера называют его "утюгом", потому что нагревательный элемент действительно похож на ножку бытового прибора. Полимер нагревается до 260 ⁰C, становится очень пластичным и легко приваривается к сопрягаемой детали. Пока материал не полностью затвердел, можно регулировать угол наклона детали для более точной установки на месте.
Для соединения различных конструкций из ПНД и ПП монтажники используют резьбовые соединители. Необходимо припаять резьбовое гнездо на каждом конце, а затем скрепить соединение винтами. Существуют фланцевые соединения, использующие аналогичную технику. Это увеличивает стоимость и время, но облегчает демонтаж линии в случае ремонта. Паяный фитинг стоит в 10 раз меньше, чем резьбовой, поэтому некоторые задаются вопросом, справятся ли они с приваркой полипропиленовых уголков и прямых муфт к полиэтиленовым трубам.
Трудности при пайке этих двух материалов
Рассматривая вопрос о том, можно ли сваривать трубы из ПНД и полипропилена, отметим трудности, возникающие из-за разных физических свойств этих материалов. Полипропилен прочнее и может выдерживать высокие температуры, но становится хрупким при охлаждении. Полиэтилен же не предназначен для транспортировки горячей воды, но может выдерживать отрицательные температуры до -50 °C ⁰С, оставаясь гибким и упругим.
Основной проблемой при пайке ПЭНД и полиэтилена обычным трубным паяльником являются трещины и деформация структуры. В результате получается негерметичное и неровное соединение. Поврежденную часть необходимо вырезать и повторить процесс заново. Несмотря на сходство молекулярной сети, эти материалы плохо соединяются друг с другом. Даже если снаружи соединение выглядит прочным, при резке и попытке отделить черную трубу от серого полипропилена части легко разъединяются.
Электромуфтовая сварка

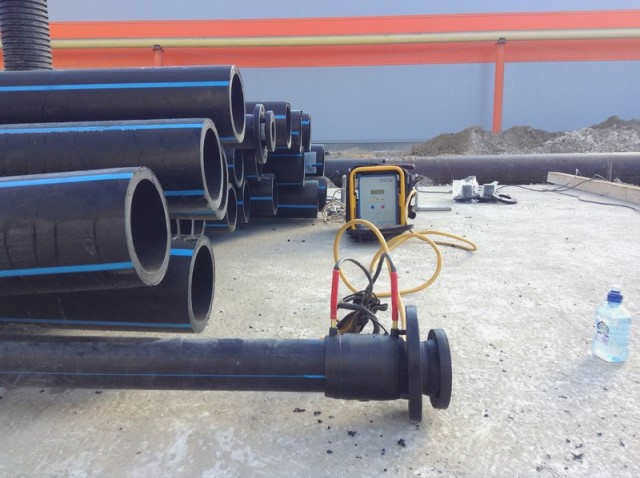

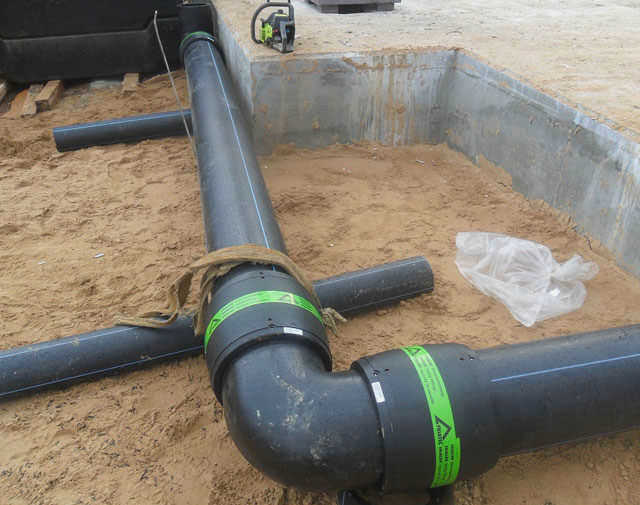

Особым видом раструбной сварки полиэтиленовых труб является метод электромуфтовой сварки, при котором получается высокопрочная конструкция. Этот метод требует использования специального электрофузионного фитинга для ПНД, который оснащен встроенными нагревательными элементами. Процесс сварки также осуществляется с использованием сварных фитингов ПНД с нагревательными спиралями. За счет нагрева и частичного расплавления материала фитинга достигается соединение с пластиковой трубой и формируется монолитная структура.
Компоненты и детали, используемые в этом процессе, достаточно дороги, но преимуществами электромуфтовой сварки являются отсутствие заусенцев, что уменьшает провар труб, и возможность сваривать детали в ограниченном пространстве, где установка крупного сварочного оборудования невозможна.

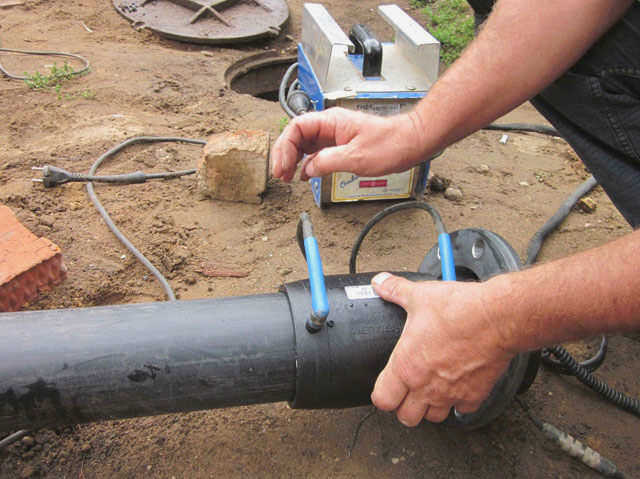

Электромуфтовая сварка полиэтиленовых труб выполняется в следующей последовательности:
- Трубы разрезаются на необходимые отрезки с помощью специальных режущих инструментов.
- Свариваемые детали и сама сварка очищаются от пыли, грязи и жира.
- На трубах делаются отметки для контроля глубины вставки в раструб.
- Концы труб, которые в данный момент не свариваются, заглушаются для предотвращения нежелательного охлаждения.
- Электромуфта подключается к сварочному аппарату с помощью проводов.
- Процесс сварки запускается с помощью кнопки "Пуск" на аппарате.
- По окончании процесса сварки аппарат выключается.
- Дайте сварному шву затвердеть и полностью вступить в работу не менее чем через час.
Выбор метода пайки для труб из ПЭНД
Не все из вышеперечисленных методов подходят для соединения труб из ПЭНД в определенных обстоятельствах. Различные методы имеют свои преимущества и недостатки, и существует ряд факторов, которые также определяют ответ на вопрос, как паять трубы ПНД в конкретной ситуации.
В частности, если требуется гибкость по всей длине трубопровода без образования твердых участков, то лучшим вариантом является стыковая сварка. Ее дополнительными преимуществами являются простота и экономичность. Читайте также: "Как выпрямить трубы ПНД – недорогие и проверенные методы".
Стыковая сварка – лучший метод, когда требуется пайка в труднодоступных местах. Поскольку осевые перемещения в такой ситуации затруднены, стыковая сварка невозможна, и единственным приемлемым методом является раструбная сварка.
В самых труднодоступных местах, где рабочее пространство очень ограничено, трубы из ПЭНД можно паять с помощью процесса электросварки. Еще одним важным преимуществом этого метода является его скорость, что иногда также важно.
Наконец, в случаях, когда требуется одноразовое соединение труб для краткосрочной работы, пайка вообще не нужна, и можно сделать временное разъемное соединение.
