Важно! Не используйте для обезжиривания растворители, бензин, водку или ацетон. Агрессивные жидкости вызывают коррозию поверхности полипропилена.
Технология пайки полипропиленовых труб: подготовка и процесс
Сварка полипропиленовых трубопроводов осуществляется при прокладке систем отопления, канализации и водоснабжения, а также при ремонте или модернизации существующих сетей. Соединение деталей между собой обеспечивает прочное соединение, герметичность и безопасную эксплуатацию трубопровода в течение длительного времени. Пайка полипропиленовых труб осуществляется с помощью паяльника. Этот инструмент также называют паяльником для полипропиленовых труб.
Технология пайки
Полипропилен при нагревании становится мягким, напоминая по консистенции пластилин. Частицы жидкого материала проникают в прилегающую деталь. При охлаждении он затвердевает, становясь небьющимся. Охлажденный шов технически хорош только настолько, насколько хорош материал основания. Для обеспечения высокого качества соединения рекомендуется соблюдать следующие условия:
- полипропилен нагревается на машине до тех пор, пока он не станет вязким, в соответствии с инструкциями в руководстве по эксплуатации машины;
- нельзя соединять изделия из одного и того же материала; нельзя соединять полипропиленовые детали с разной маркировкой, иначе прочность соединения будет нарушена;
- стыковые соединения и фитинги должны быть плотными, без зазоров и перекосов; для обеспечения плотного соединения необходимо отшлифовать обрезанные края труб наждачной бумагой;
- полипропилен быстро связывается, выравнивание возможно в течение нескольких секунд, после затвердевания дефект невозможно будет устранить.
Термопластичные свойства полипропилена позволяют надежно соединять компоненты. Прочное соединение можно получить только при соблюдении технологии сварки и выборе высококачественных материалов. Ниже показано, как паять полипропиленовые трубы. На машинах, поддерживающих установку нескольких насадок, рукав может быть установлен в удобном положении. Расположение нагревательной вставки не влияет на качество нагрева.
Пайка полипропиленовых труб
При пайке или сварке полипропиленовых труб подготовленные стыки соединяемых сегментов нагреваются до температуры изменения состояния и соединяются.
Температура паяльника для пайки полипропиленовых труб выбирается в зависимости от плавления соединяемых частей трубы!
Во время соединения молекулы полимеров соединяемых изделий смешиваются. В месте соединения образуется монолитное соединение.
После соединения изделия охлаждаются!
При пайке полипропиленовых труб используются две техники.
Стыковая сварка
При стыковой сварке концы труб подготавливаются и нагреваются. После достижения параметров нагрева трубы плотно соединяются. Соединение производится путем смешивания полимеров стенок соединяемых труб.
Стыковое соединение используется для труб диаметром более 60 мм и толщиной стенки более 4 мм.
Температура для стыковой сварки полипропиленовых труб составляет 260-300 градусов Цельсия.

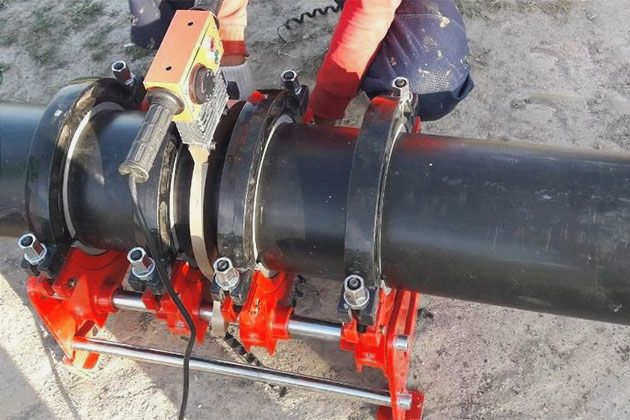

Для стыковой сварки необходимо использовать специальный сварочный аппарат, чтобы обеспечить центрирование соединяемых труб!
Температура сварки
Для соединения труб используются фитинги – тип переходного элемента, который припаивается непосредственно к трубам. Этот процесс осуществляется с помощью специального паяльника или припоя. Температура пайки зависит от типа трубы. Вариант маркируется производителем на длине трубы.
PN10 – это тонкие трубы, которые практически используются только для подачи холодной воды. Температура среды не должна превышать 20°C. Иногда их укладывают для подогрева пола.
PN16 используется при рабочем давлении не более 16 атмосфер. Максимальная температура – 60 градусов, при более высоких значениях деформируется. Самая популярная труба в установках холодного водоснабжения, проста в монтаже.
PN20 – это трубы, уже предназначенные для отопления. Они выдерживают температурные нагрузки до 95 градусов. Еще несколько лет назад считалось, что пластик на такое не способен.
PN25 – Армированные трубы с повышенной прочностью. Они могут выдерживать высокие температуры и перепады температур.
Не только температура, но и время пайки выбирается исходя из вышеуказанных характеристик, так как некоторые виды полипропиленовых труб могут выдержать лишь кратковременное воздействие высоких температур, после чего они начинают размягчаться.
Сам процесс пайки не является сложным:
- соединяемые компоненты помещаются на специальный наконечник утюга;
- Соединения удерживаются до заметного размягчения;
- соединение выполнено.

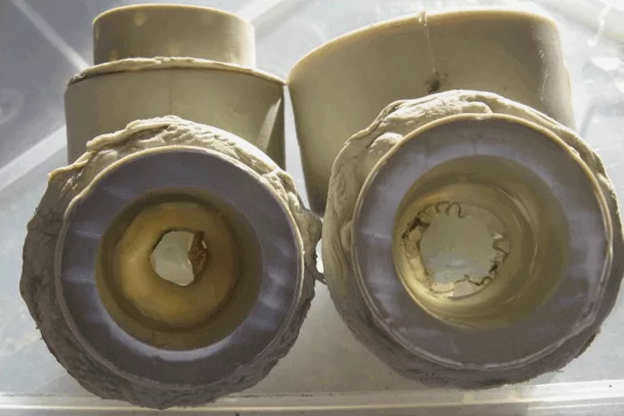

Весь процесс должен происходить быстро и в строгой последовательности. Очень важно следить за правильной температурой. Будь соединение слишком горячим или, образно говоря, слишком холодным, полипропиленовые трубы потеряют часть своих свойств, если они не лопнут на стыке.
Время сварки полипропилена
Для того чтобы правильно рассчитать время пайки полипропиленовых труб, необходимо подготовиться к процессу:
- на рабочую часть паяльника или утюга помещается манекен подходящего размера;
- паяльник включается в сеть;
- нагрев должен достигать не менее 260 С – это оптимальная температура;
- об окончательном нагреве свидетельствует зеленый датчик.
Следующий шаг – расчет времени. Как правило, это следует сделать до начала монтажа.
Неправильный расчет времени такой пайки полипропиленовых труб является основной ошибкой монтажника. Приведенная ниже таблица поможет правильно рассчитать время. Однако следует учитывать и другие факторы:
- температура окружающей среды;
- температура паяльника;
- труба должна быть предварительно нагрета;
- правильно рассчитать диаметр фитингов и труб.
Также обратитесь к таблице ниже.
Инструкции по пайке
Паяйте трубы в хорошо проветриваемом помещении, чтобы токсичные пары от расплавленной трубы выходили наружу.
Подготовьте концы соединяемых отрезков труб.

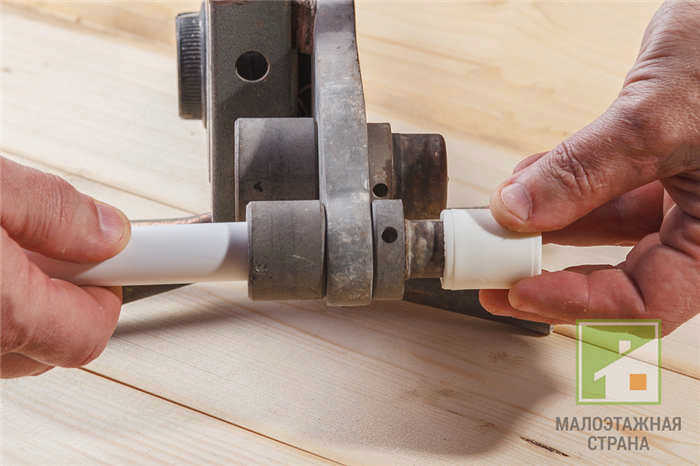

Для этого с помощью трубореза для полипропилена обрежьте конец перпендикулярно трубе.

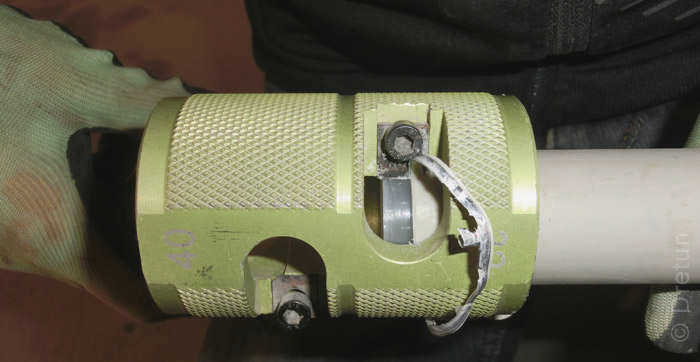

Если на трубе имеется алюминиевый армирующий слой, удалите его с помощью плакирующего инструмента или бритвы!
Снимите фаску на конце трубы.
Пропылесосьте и обезжирьте подготовленные поверхности и фитинги.
Отметьте маркером ширину сварочного шва на конце трубы и линию, параллельную оси трубы, на соединяемых деталях!
Включите сварочный аппарат (паяльник), установите температуру сварки на 260 градусов Цельсия.
Подготовьте насадки для паяльника нужного размера. Установите насадки на паяльник.
При достижении заданной температуры на паяльнике загорится индикатор!

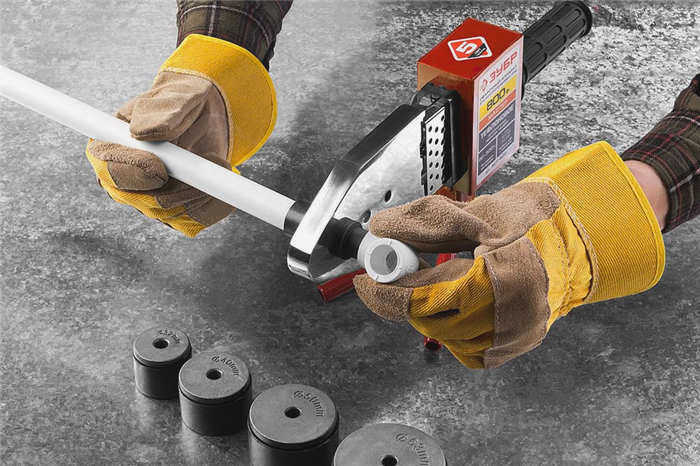

Поместите конец трубки в паяльную втулку, а соединительную муфту – в оправку.
Держите соединяемые детали на паяльнике в течение времени нагрева, указанного в таблице.
Снимите детали с насадок и соедините их вместе.
При соединении держите линию параллельно оси трубы!
Держите соединяемые детали неподвижно в течение времени, указанного в таблице.
По истечении указанного в таблице времени охлаждения соединение можно использовать.
Параметры пайки
Основными параметрами для пайки полипропиленовых труб являются температура нагрева, ширина зоны сварки, время нагрева, время охлаждения и диаметр соединяемых труб.
Температура нагрева
Стандартная температура пайки полипропиленовых труб составляет 260°C. Временные параметры для пайки труб приведены в таблице для стандартного значения температуры.
С увеличением температуры качество соединений снижается!

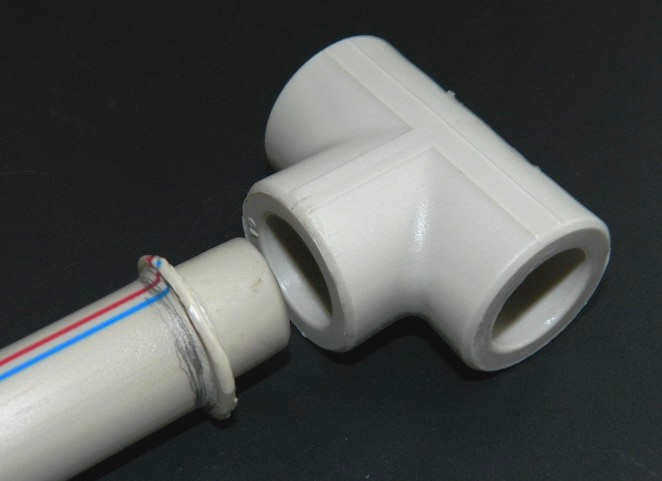

Типичным следствием пайки труб при температуре выше стандартной является сужение диаметра трубы в месте сварного соединения из-за образования шва.
Допускается пайка полипропиленовых труб при температуре до 280 градусов Цельсия. Параметры времени пайки определяются экспериментально.
Время пайки
Время пайки полипропиленовых труб зависит от типа трубы, температуры и влажности в помещении!
Параметры времени пайки состоят из времени нагрева, времени сварки и времени охлаждения.
На сайте время нагрева понимается время, в течение которого соединяемые детали нагреваются до рабочей температуры на паяльных насадках.
Время сварки – это время пребывания между соединенными частями.
На сайте время охлаждения понимается время формирования монолитного сварного шва.

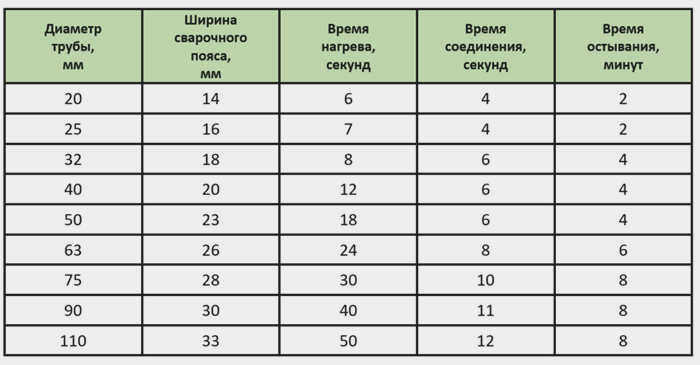

Время пайки полипропиленовых труб определяется по таблице таблица для пайки полипропиленовых труб.
Данные в таблице приведены для стандартных условий – комнатная температура 22 градуса Цельсия и влажность до 60%!
