Параллельный упор для циркулярной пилы своими руками

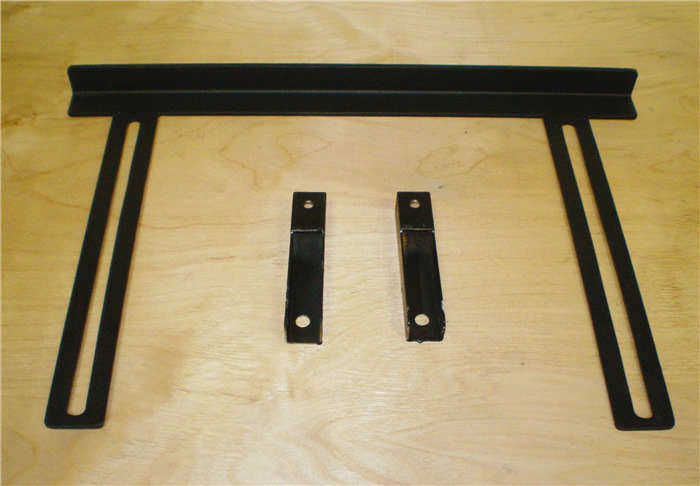

Обычно состоит из двух параллельных металлических уголков, концы которых жестко крепятся к фанерному или металлическому основанию.

Инструкция по изготовлению: направляющая для циркулярной пилы

Использование направляющей для циркулярной пилы требует учета следующих особенностей

• Параметры деревянных заготовок, подлежащих обработке;
• технические возможности пилы;
• Частота использования данного вспомогательного инструмента.

При выборе конструкции направляющей необходимо учитывать частоту использования, т.е. как часто вы собираетесь использовать станок.

Важным моментом при выборе направляющей является оценка технических характеристик используемой вами пилы.

В этом случае особое внимание следует уделить следующим параметрам

• допустимая длина реза
• мощность используемого инструмента
• ширина получаемого паза;
• характеристики используемых пил (диаметр полотна, размер зубьев и т.д.);
• допустимое направление реза (продольный, поперечный, свободный);
• способность резать плотные изделия (прочная древесина, ламинат, многослойная древесина);
• как пользоваться имеющейся системой безопасности для циркулярной пилы.

Изготовление направляющей для циркулярной пилы дополнит комплект принадлежностей. Устройство позволит качественно обрабатывать изделия из древесины. Сочетание циркулярной пилы и направляющей позволит получить ровный, качественный край, готовый к дальнейшей обработке.

Процесс производства направляющей для циркулярной пилы

Что касается размера предлагаемой направляющей, то он подбирается индивидуально в зависимости от глубины реза вашей пилы и обрабатываемых заготовок.

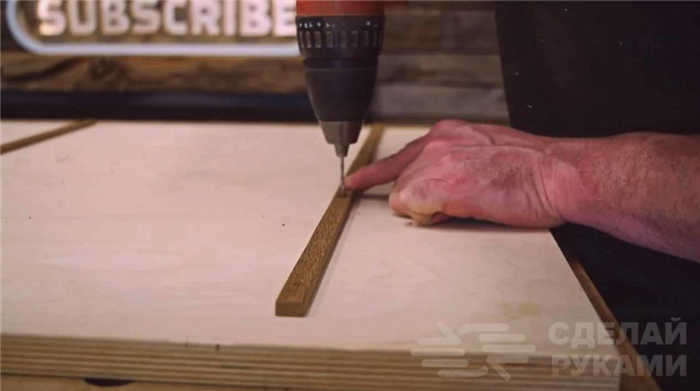

Рабочая поверхность изготавливается из листа фанеры. Ее длина может быть различной. Ширина может составлять 35 см, что подойдет для подавляющего большинства циркулярных пил. На расстоянии 10 см от длинного края фанеры следует разметить профиль Т-образного паза. В идеале профиль должен быть короче, чем фактическая длина столешницы, чтобы впоследствии было легче хранить станок. Профиль следует установить в паз. Удобнее всего это делать ручным фрезером, установив параллельный упор. При работе с фанерой лучше заходить постепенно, делая выборку за несколько проходов.

Чтобы устранить дефекты на поверхности столешницы, отшлифуйте фанеру.

Вдавите в углубление профиль с Т-образным пазом. Он крепится по всей длине с помощью саморезов.

Особенности направляющей дисковой пилы

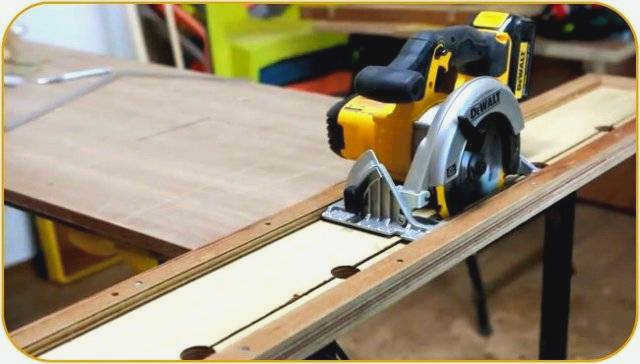

Возможности ручного инструмента часто ограничены. Чтобы сделать пропил в куске древесины, необходимо плотно прижать к нему диск ручной циркулярной пилы и плавно продвигать его вперед по метке. Однако погружение дисковой пилы в древесину сопровождается вибрацией. Поэтому довольно сложно удержать инструмент в руках и удержать его на нужной траектории.

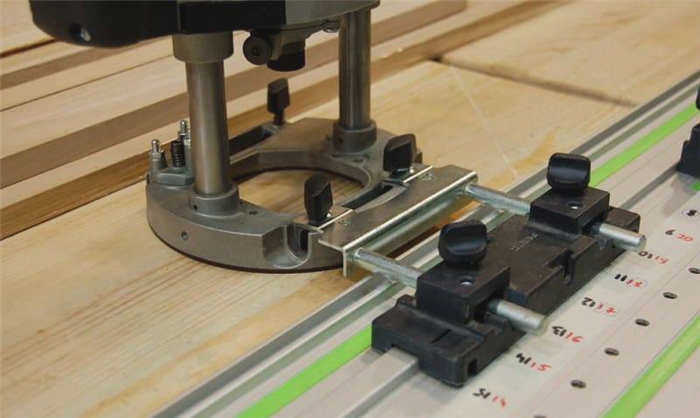

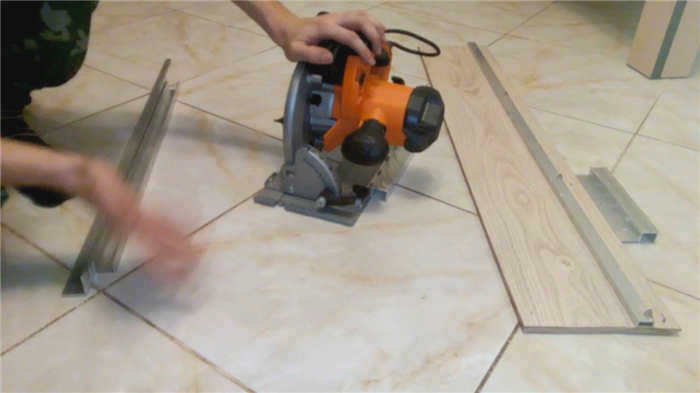

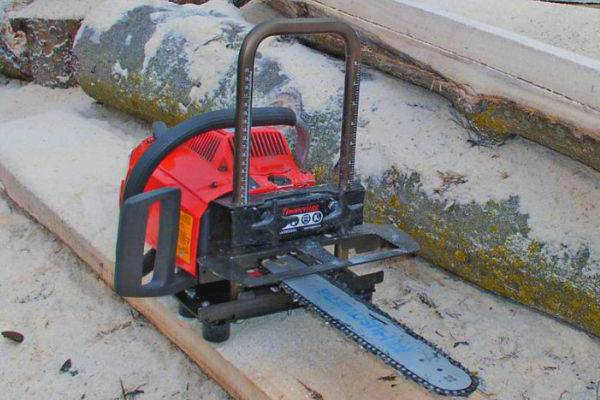

В таких ситуациях используется упор, параллельный циркулярной пиле. Он крепится к заготовке рядом с линией разметки. Положив на него боковую часть подошвы ручной пилы, можно добиться идеально ровного среза. Такое устройство незаменимо при строгании досок. Без направляющей шины такая работа была бы очень сложной.

Назначение направляющей шины:

• Обеспечить точный распил и высокое качество работы.
• Создание безопасной рабочей среды.
• Обеспечение возможности выполнения резов различной конфигурации.

Инструмент можно использовать не только для рваных, но и для поперечных резов. С его помощью можно регулировать параметры обрабатываемой детали. Он также может использоваться для одновременной обработки нескольких деталей. Например, для пакетной упаковки.

Направляющей для циркулярной пилы может быть простой деревянный брусок или стержень соответствующей длины и толщины. Единственное условие – она должна быть идеально обработана. Все ее стороны должны быть идеально выровнены. Планку вместе с заготовкой можно закрепить на верстаке с помощью струбцин. Даже такое простое крепление значительно облегчит длительные операции по резке.

Однако иногда перед мастером встают сложные задачи. Например, обработать заготовку под определенным углом или сделать разрез сложной конфигурации. В этом случае требуется специальное приспособление.

Методы производства

Упоры для дисковых пил заводского производства в основном изготавливаются из металла. Однако встречаются и образцы из дерева. Главное условие – материал не должен поддаваться деформации. Мастера используют разнообразное сырье для изготовления направляющих.

Материалы для изготовления направляющей в домашних условиях:

• фанера
• деревянные стержни;
• металлическое угловое железо;
• n-образный профиль;
• рельс;
• отделочная труба;
• ламинат.

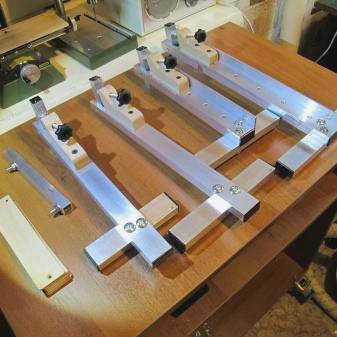

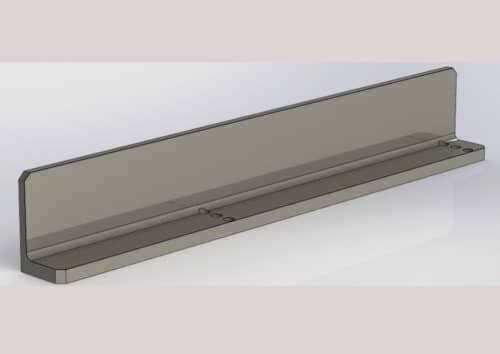

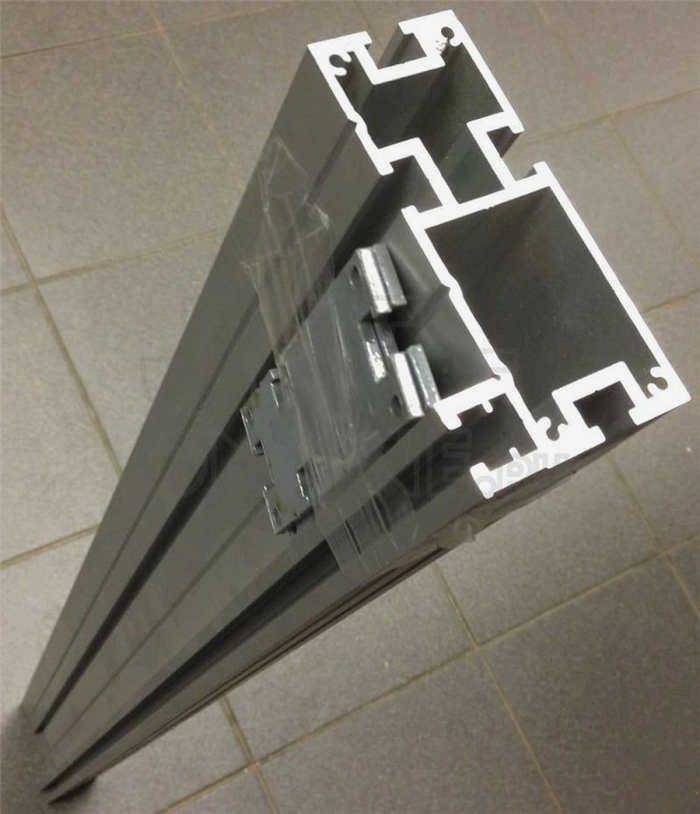

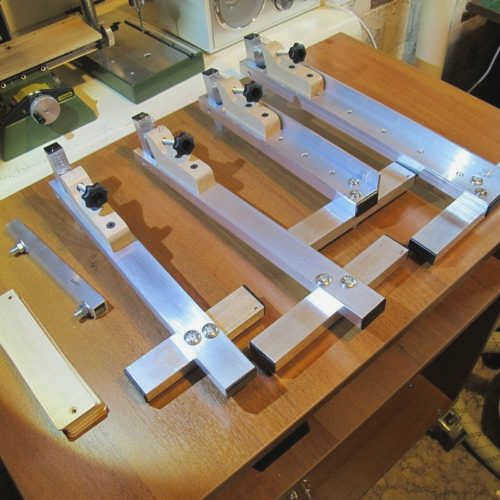

Направляющую для циркулярной пилы проще всего изготовить из прессованного стандартного профиля. Для работы подходят как алюминиевые, так и магниевые сплавы. Выберите деталь с неровными углами полок. Например, одна сторона будет иметь ширину 70 мм и толщину 6 мм. Угол другой стороны – 41×10 мм.

Читайте также:
10 лучших, но недорогих ручных циркулярных пил для дерева

Установка на рифленый стол

Этот метод подходит, если в вашей мастерской есть верстак, в столешнице которого уже есть пазы. Они аналогичны тем, что имеются на стандартной стационарной пиле. С обеих сторон дисковой пилы. Ширина паза произвольная. В нашем случае она составляет 8 мм.

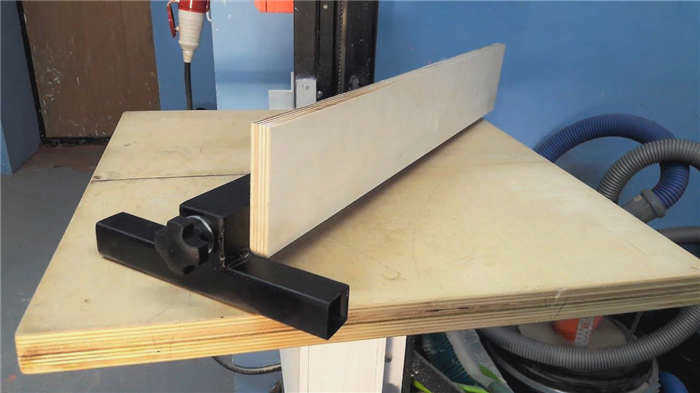

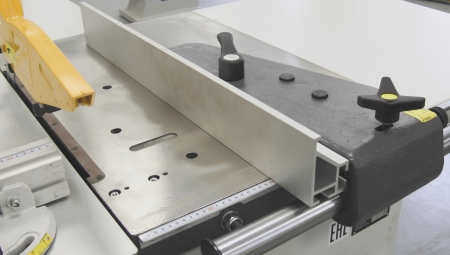

Параллельный упор циркулярной пилы будет расположен на рабочем столе следующим образом. Узкая сторона профиля будет прилегать к поверхности. Его конец должен быть направлен в сторону от циркулярной пилы. Широкая часть приподнята над столом. Заготовка скользит по нему.

Весь процесс сводится к следующим этапам:

Список необходимых инструментов и материалов для изготовления упора

Существует два простых варианта изготовления параллельного упора своими руками (без использования подшипников и других компонентов, усложняющих монтаж). Для того чтобы выбрать подходящую конструкцию, необходимо определить потребности, возникающие при обработке конкретных строительных материалов.

Для каждой конструкции необходимо подобрать прочный рельс, который со временем будет перемещаться по рабочей зоне стола. Чтобы создать прочную и долговечную конструкцию, рекомендуется использовать для сборки прессованный профиль (магниевый сплав или алюминий).

Важно! Размеры, приведенные в статье, будут приблизительными, так как они должны соответствовать габаритам самой пилы.

Примерные размеры алюминиевого уголка, используемого для создания рельса:

• Широкая часть – 70 на 60 мм.
• Узкая часть – 41 х 10 мм.

Чтобы самостоятельно изготовить параллельный упор для циркулярной пилы, вам понадобятся следующие инструменты:

• Шлифовальная машинка с металлическими дисками, с помощью которых будет отрезаться лишняя часть углового упора.
• Напильник для зачистки пропилов (желательно обрабатывать металл сразу после распила, чтобы не пораниться при сборке конструкции).
• Используйте любой карандаш, маркер и дырокол для разметки будущей заготовки.
• Рулетка или метр необходимы для точной разметки заготовки.
• С помощью дрели сделайте отверстия в параллельном упоре. Диаметр сверла выбирается мастером самостоятельно, в зависимости от того, какие шурупы он будет использовать в дальнейшем.
• Сами шурупы, с помощью которых будут крепиться детали.
• Несколько дюбелей (8 на 18 мм).
• Метчик (М5) для нарезания резьбы (для второго проекта).

Вот и весь список материалов и инструментов, необходимых для изготовления параллельного упора в домашних условиях.

Пошаговая конструкция

Первый вариант конструкции подходит, если с обеих сторон стола циркулярной пилы имеются пазы, параллельные плоскости диска. Если их нет, рекомендуется сразу перейти ко второй инструкции.

Для начала отрежьте вышеупомянутый уголок длиной 450 мм. Чтобы не ошибиться с разметкой, металл следует положить на стол с циркулярной пилой таким образом, чтобы широкая часть бруска была параллельна режущему диску. Узкая шина должна лежать на столе с противоположной стороны от режущего диска.

Отметьте расстояние 20 мм от торца широкой части углового бруса шириной 41 мм, чтобы разметить в центре 3 отверстия диаметром 8 мм. Важно убедиться, что расстояние между отверстиями абсолютно одинаковое, иначе позже вам придется их подгонять, чтобы выровнять.

Теперь на расстоянии 268 мм от осевой линии размеченных отверстий находятся еще три отверстия диаметром 8 мм (их нужно разметить и просверлить перфоратором). На этом процесс разметки завершен.

Как сделать упор для циркулярной пилы своими руками – пошаговая сборка:

1. Сначала просверлите перфоратором 6 отверстий, отмеченных на заготовке. Диаметр сверла составляет 8 мм. Затем с помощью круглого напильника необходимо тщательно удалить заусенцы с обработанных отверстий. В противном случае у сборщика возникнут трудности в процессе сборки.
2. В крайние отверстия следует установить подготовленные ранее дюбели размером 8 мм на 18 мм.

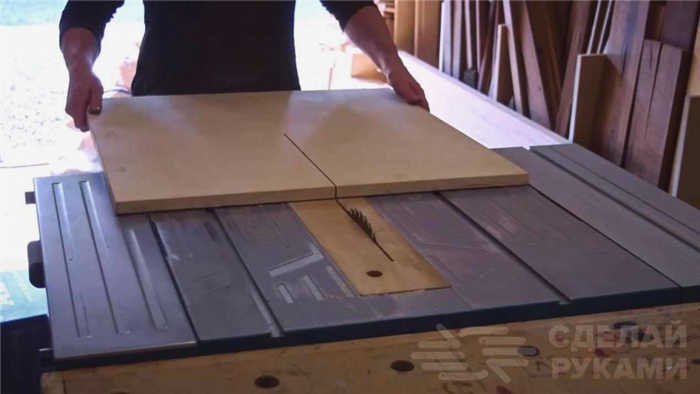

3. Полученную сборку следует положить на стол так, чтобы дюбели вошли в пазы, имеющиеся в конструкции стола циркулярной пилы. Поместите узкую полосу перпендикулярно по обе стороны от пильного диска. Убедитесь, что зажимной элемент свободно скользит по рабочей зоне дисковой пилы. Установленные штифты теперь служат в качестве управляющих элементов, которые предотвращают выход отрезаемого материала за пределы заданной зоны. Это гарантирует, что параллельность плоскостей не будет нарушена при работе с циркулярной пилой.
4. Теперь протяните руку под столешницей и найдите центральное отверстие, которое ранее было подготовлено для крепления. Аккуратно установите болты M8 между штифтами так, чтобы резьба вошла в паз в столешнице, а головки болтов уперлись в нижнюю поверхность. Болты должны располагаться между штифтами.

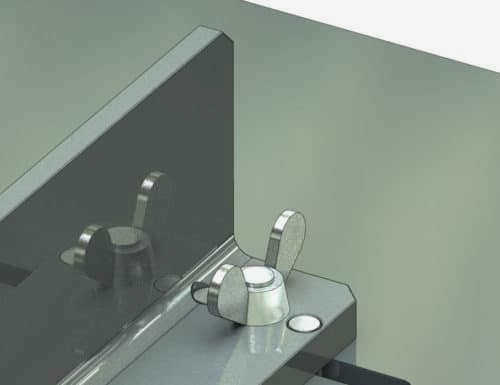

5. На ту часть болтов, которая будет выступать из столешницы, необходимо накрутить барашковую гайку M8 и надежно закрепить. Это обеспечит жесткое соединение всей конструкции с рабочим столом.

Монтажный кронштейн для циркулярной пилы

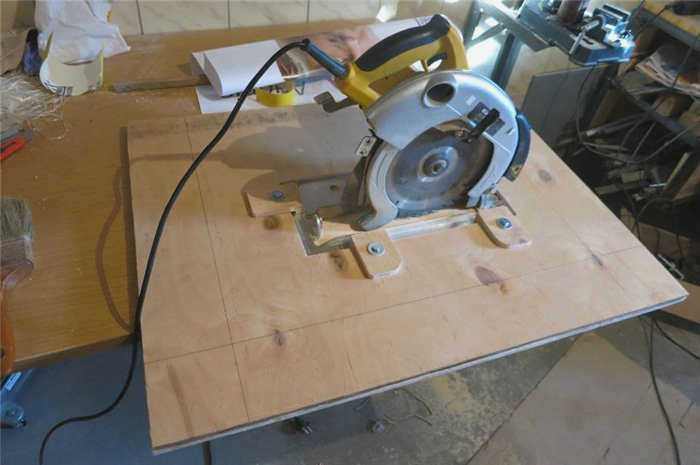

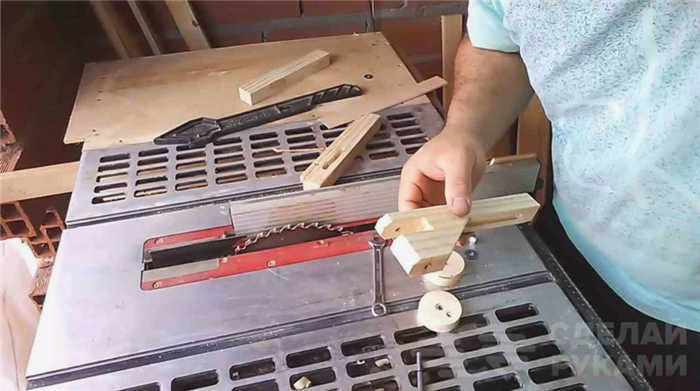

В этом обзоре автор показывает процесс изготовления самодельного патрона, который может пригодиться для резки деталей на циркулярной пиле. Конструктивно устройство очень простое. Основным материалом может служить дерево или фанера. Сначала нужно вырезать основную часть устройства из куска доски соответствующей длины. В этой части необходимо сделать отверстие для ролика. Затем необходимо вырезать ролики из куска доски (достаточно двух штук). Это можно сделать с помощью дрели по дереву.

Основные этапы

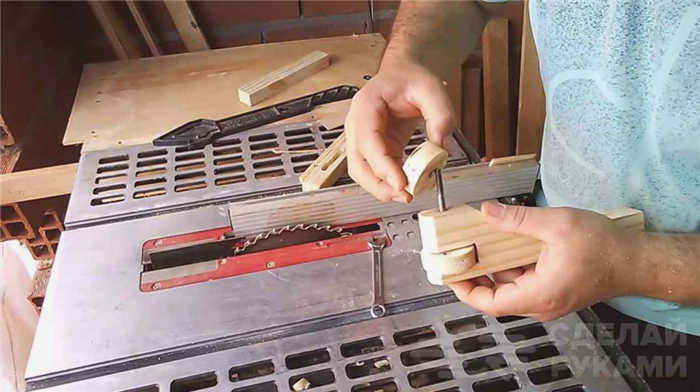

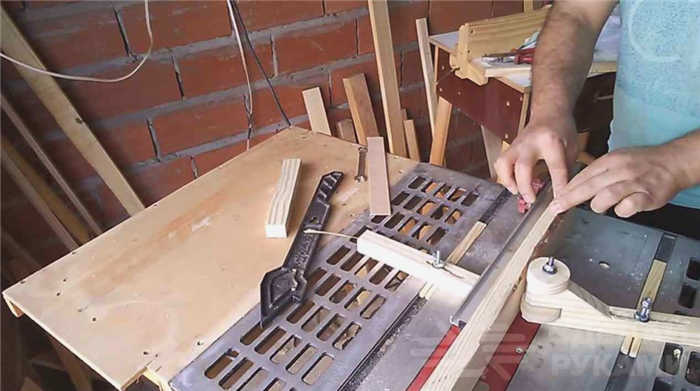

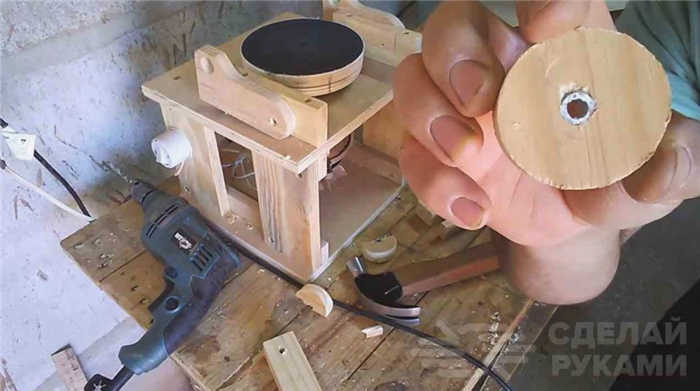

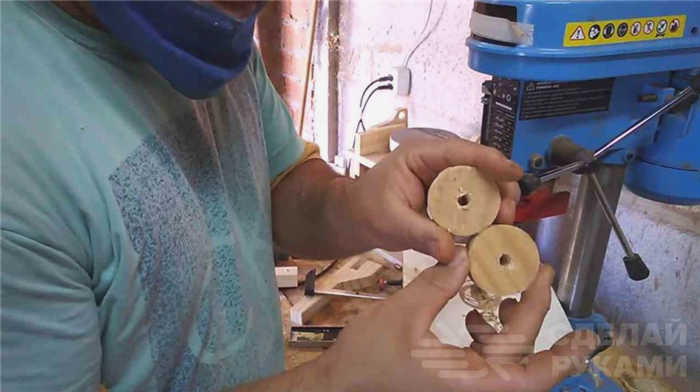

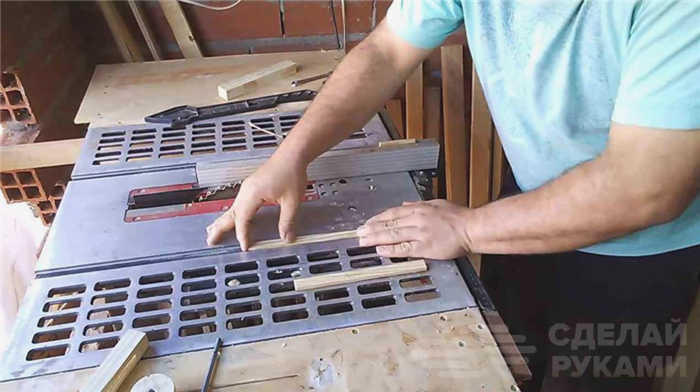

Следующий шаг – запрессовка втулок соответствующего диаметра, вырезанных из полой металлической трубки, в отверстия в роликах. В основной части необходимо сделать паз. Это делается автором с помощью дрели. Затем следует вырезать деревянную рейку по размеру. Она будет вставлена в направляющий паз, который находится в рабочем столе циркулярной пилы. После этого устройство можно собирать. Для этого вам понадобятся винты и гайки. Установите патрон на рабочий стол, расположив его под нужным углом, и вы можете резать доски или другие заготовки.

Приспособление для точной резки заготовок под нужным углом

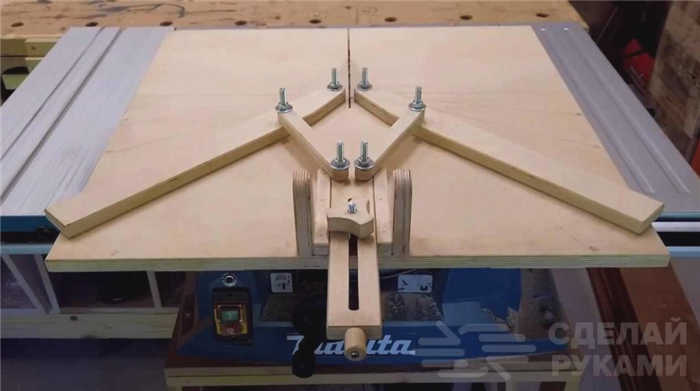

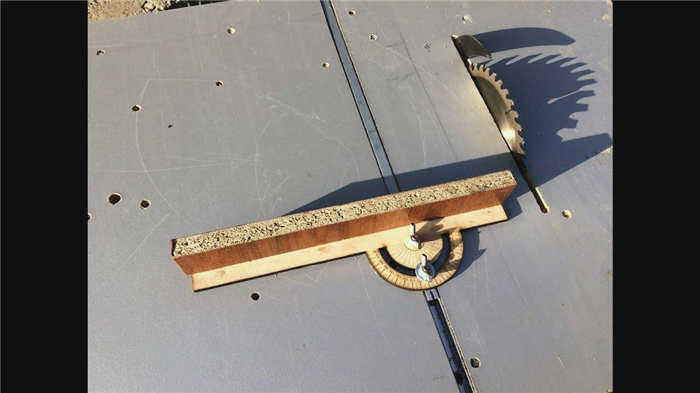

Самодельный патрон из фанеры можно использовать для точного распиливания деревянных деталей под определенным углом (на циркулярной пиле). В этом обзоре мы покажем, как его сделать.

Все основные детали можно изготовить из фанеры, а для соединения деталей между собой мастер использует винты и гайки.

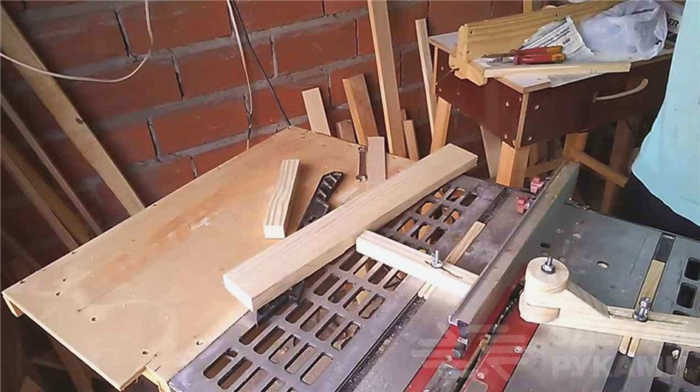

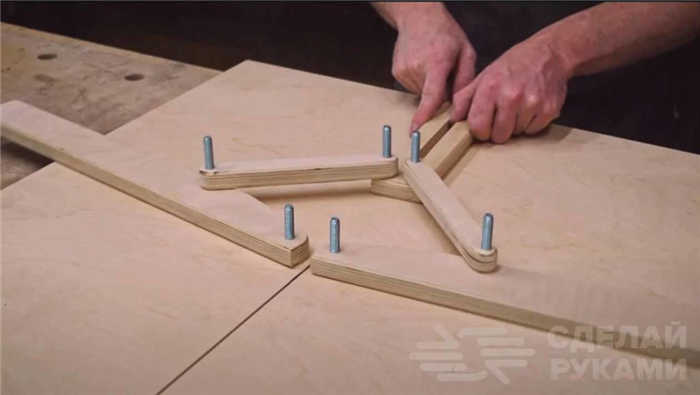

Первым делом нужно отрезать кусок фанеры, чтобы использовать его в качестве основы. Прикрутите к нему две планки с помощью саморезов, которые будут входить в направляющие пазы циркулярной пилы. Затем сделайте пропил в центре основания с помощью циркулярной пилы. Просверлите отверстия по бокам пропила и вставьте винты.

Основные операции

Следующий шаг – вырезать из фанеры две упорные планки, которые можно установить под разными углами. Просверлите в них отверстия под диаметр шурупов, чтобы можно было прикрепить их к основанию самодельного автомобиля. Дополнительно просверлите еще одно отверстие и вставьте в него шурупы. Затем вырежьте из фанеры две соединительные детали и кронштейн с вырезом посередине, с помощью которого можно менять угол наклона удерживающих пластин. Прикрутите все вместе с помощью болтов и гаек. Автор использует барашковую гайку из фанеры, чтобы зафиксировать ручку в правильном положении.
