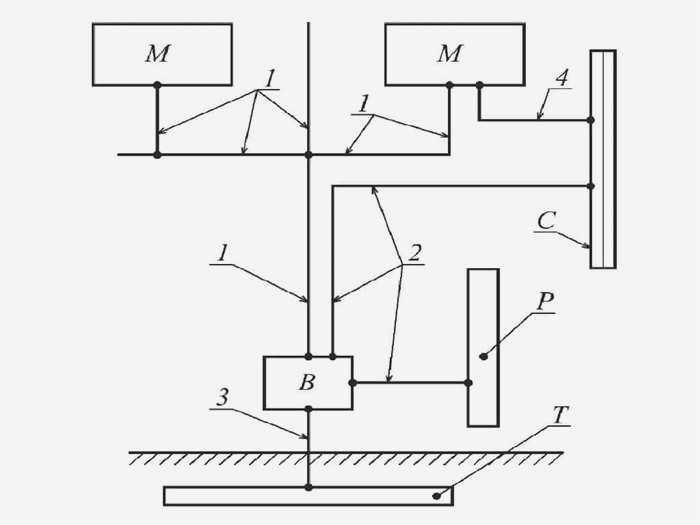

На рисунке 5 приведены следующие обозначения:
Защитный проводник (PE): что это такое, обозначение, сечение, требования
Защитный проводник (PE) согласно ГОСТ 30331.1-2013 [1] – это проводник, предназначенный для целей электробезопасности, например, защиты от поражения электрическим током. Он не является проводником и не должен находиться под напряжением в нормальных условиях. Он имеет популярные жаргонные названия, такие как "провод заземления", "нейтральный защитный проводник", что неверно. В национальной нормативной и правовой документации, относящейся к низковольтным установкам, термин "защитный проводник" иногда используется вместо "защитный проводник".
В своей книге [2] Ю.В. Гаречко объясняет, почему следует использовать термин "защитный проводник", а не "нейтральный защитный проводник":
« В подавляющем большинстве мер защиты от поражения электрическим током в электроустановках зданий используются специальные проводники, которые в нормативных документах называются защитными проводниками. Защитный проводник, подключенный к заземленной части электросети под напряжением, например, заземленный нейтральный проводник трансформатора, в национальных нормах называется защитным нейтральным проводником. Однако от этого термина следует отказаться, поскольку он не встречается в стандартах МЭК или других документах МЭК. »
[2]
Применение
На мой взгляд, наиболее универсальное применение защитных проводников описано в книге [2] Ю.В. Харечко:
« Защитные проводники используются в низковольтных электрических системах, как переменного, так и постоянного тока, а также в электроустановках зданий, являющихся частью этих систем. »
[2]
Конкретные примеры использования защитных проводников в различных системах показаны ниже.

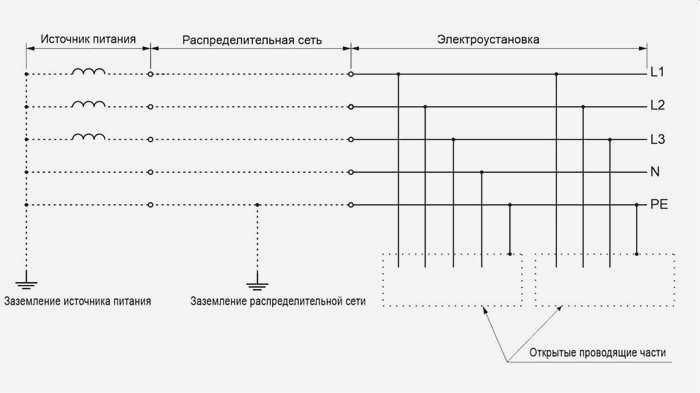

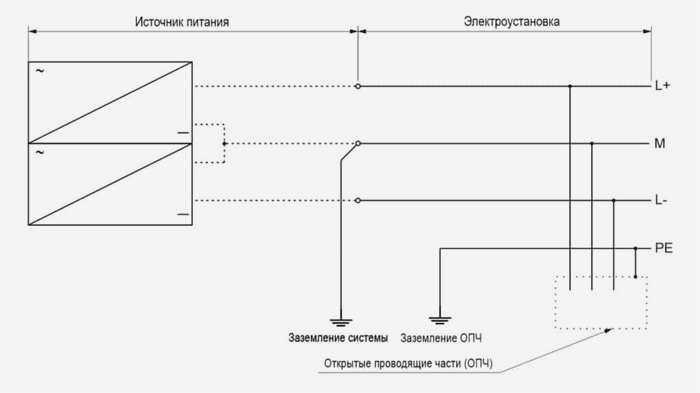

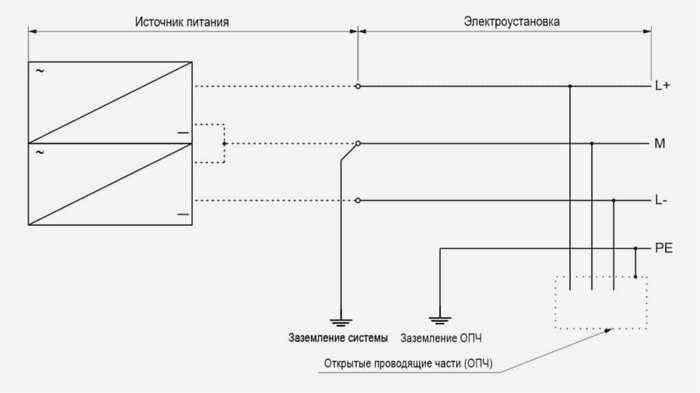

В системах переменного и постоянного тока TN-S, как, например, показано на рис. 1A и 1B соответственно, защитные проводники "исходят" из заземленных токоведущих частей источников питания.

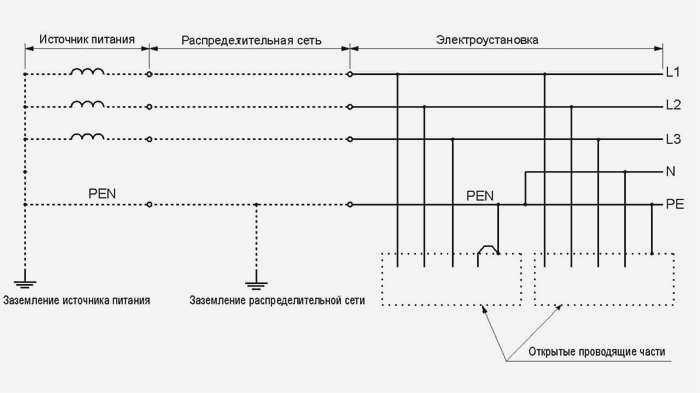

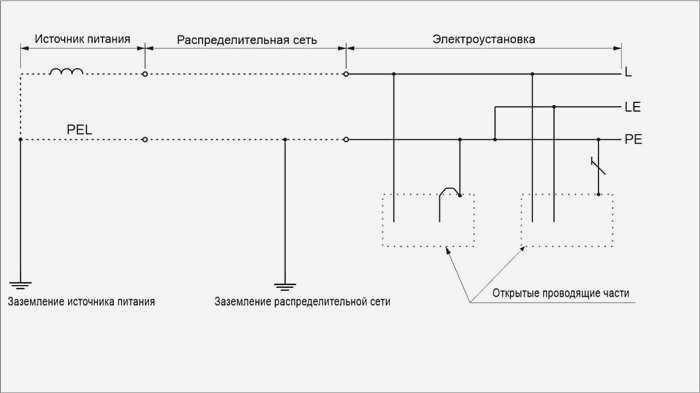

В системах переменного тока TN-C-S, как, например, показано на рис. 2A, защитные проводники "исходят" из точек, где PEN-проводники разделены на защитный и нейтральный проводники. В системах переменного тока TN-C-S защитные проводники могут также "исходить" из точек, где проводники PEL разделяются на защитные и фазные проводники (см. рис. 2B).

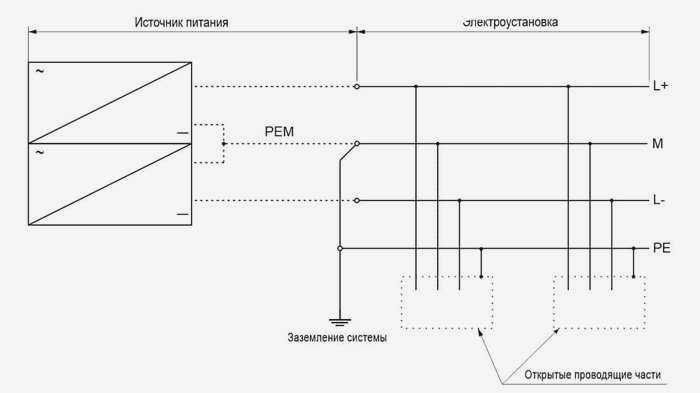

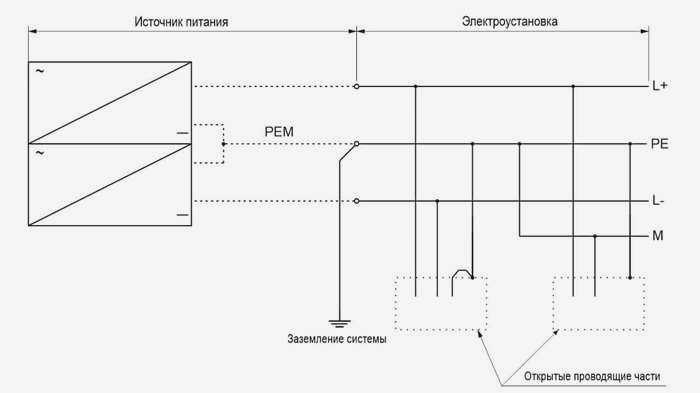

В системах постоянного тока TN-C-S, как показано на рисунке 2B, защитные проводники "берут начало" от точек разделения проводника PEL на защитный и полюсный проводники и проводника REM на защитный и промежуточный проводники.
Окраска жгута проводов ускоряет электромонтаж

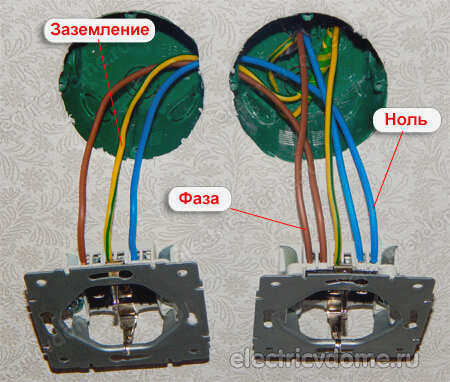

Окрашенная изоляция проводов значительно ускоряет работу электрика. В старые времена цвет проводов был либо белым, либо черным, что обычно доставляло много хлопот электрику. При подключении электропроводки приходилось подключать питание к проводам, чтобы определить, какой из них фазный, а какой нейтральный. Цветная маркировка избавляет от лишних хлопот и делает все намного понятнее.
Единственное, о чем не стоит забывать при большом количестве проводов, – это маркировка их в распределительном устройстве, так как в нем может быть несколько групп до десятков питающих линий.
Цветовое обозначение фаз в электрических подстанциях
Цвета в бытовой электроустановке не такие, как на подстанции. Три фазы – это A, B, C. Фаза А – желтая, фаза В – зеленая, а фаза С – красная. Они могут быть в пятижильных кабелях вместе с нейтральным проводником синего цвета и защитным проводником (заземлением) желто-зеленого цвета.
ВОПРОСЫ И ОТВЕТЫ:
1. Какого цвета электрические провода?

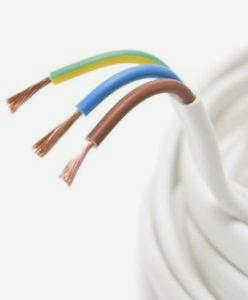

Коричневый или черный цвет указывает на фазный провод. Желто-зеленый цвет характерен для защитных проводов, а синий – для нейтральных. Все остальное может быть фазным проводом.
2. Что мне скажет цветовой код кабелей?
Он расскажет нам о назначении данных кабелей. Кроме того, мы будем знать, какие из них не должны представлять опасности поражения электрическим током.
3. Как еще мы можем маркировать электрические кабели?
Если у нас нет другого выбора, то лучше всего использовать клейкую ленту с обеих сторон кабеля.
Наша работа
Какие бы электромонтажные работы вы ни запланировали для своего дома или дачи, мы поможем вам выбрать и рассчитать оптимальный кабель, выполним его монтаж, укрепим электроустановочными изделиями и введем всю систему в эксплуатацию.
Мы – опытные электрики: работаем по всему Минску и Минской области, предоставляя многолетний опыт работы с электрооборудованием и гарантируя приятную цену за работу "под ключ".
Видео – Какого цвета провода бывают фазные, нейтральные и заземляющие?

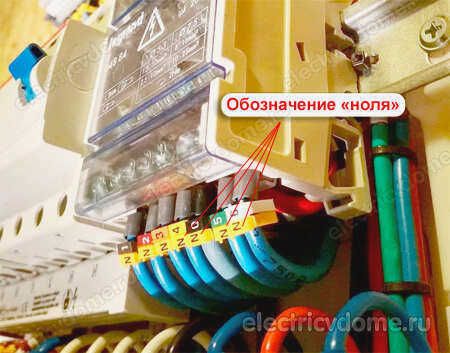

Обозначение нейтрали – N.
Буква "N" используется для обозначения нейтрального или нейтрально-земляного проводника сети. Это аббревиатура для нейтраль (Перевод: нейтральный). Это общепринятый способ обозначения нейтрального проводника во всем мире. В нашей стране чаще всего используется слово "ноль".
Оно, вероятно, основано на слове Null. Буква 'N' на схеме обозначает контакты или клеммы, предназначенные для коммутации нейтрального провода. Подобное обозначение принято как для однофазных, так и для трехфазных цепей. Цветовое обозначение нейтрального провода – синяя или бело-синяя (бело-голубая) изоляция.

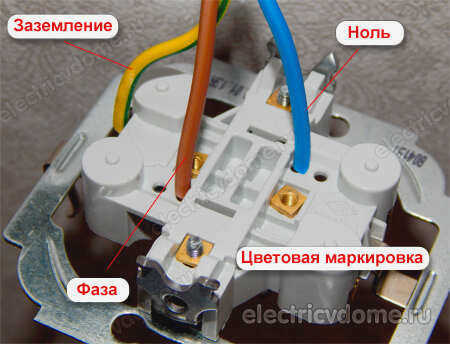

Обозначение заземления – PE
Помимо обозначения фазы и нейтрали, в электротехнике также используется специальная буква PE (protective earthing) для обозначения заземляющего проводника. Как правило, они всегда присоединяются к кабелю вместе с нейтральным и фазным проводниками. Таким же образом маркируются контакты и клеммы, предназначенные для подключения к заземляющему нейтральному проводнику.
Для удобства монтажа заземляющие проводники окружены желто-зеленой изоляцией. Домашнему мастеру следует помнить, что эти цвета всегда обозначают только заземляющие проводники. Желтый и зеленый цвета никогда не используются для обозначения фазных и нулевых проводников в электроустановке.
Опыт показывает, что общепринятые стандарты использования цветов изоляции и соответствующих буквенно-цифровых обозначений иногда нарушаются при организации электрических сетей в жилых домах. В этом случае не всегда достаточно знать, как расшифровать маркировку L, N или PE.
Для того чтобы убедиться, что электроустановка действительно безопасна, необходимо проверить, соответствует ли маркировка фактическому состоянию. Для этого используют специальное оборудование (тестеры) или подручные средства. Если у вас нет опыта в проведении подобных работ, рекомендуется вызвать опытного электрика с соответствующей квалификацией, чтобы обеспечить вашу безопасность.
Электрические коды для обозначения l и n
Условные обозначения фазы и нуля для электрооборудования Эта маркировка была введена для того, чтобы сделать электрические сети безопасными и удобными для пользователей. Для этого в электрических сетях используется специальное буквенное обозначение (l и n) и изоляция соответствующего цвета. Также можно увидеть проводники с маркировкой PE желто-зеленого цвета: это цвет заземляющих проводников.
