Длина перегородки не должна доходить до дверцы примерно на 1/4. Необходимо вырезать около 7-10% всей поверхности плиты и заварить ее. Главное условие – герметичность сварных швов! Теперь приступайте к изготовлению задней стенки. Для этого легко сделать шаблон на картоне или листе плотной бумаги, а затем разметить его на листе.
Правила изготовления кухонной плиты своими руками, схема, чертежи и 20 фото с процессом и примерами работы

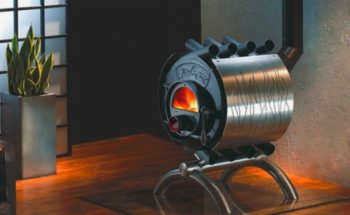

Плита "Булерьян" часто используется для обогрева различных бытовых помещений. Эта конструкция была разработана канадскими инженерами-теплотехниками. Они хотели создать эффективную плиту, которая могла бы отапливать временные жилища. По своим характеристикам она похожа на кухонную плиту. Плита имеет улучшенную камеру сгорания, повышенную эффективность.
- Мобильность. При валке деревьев приходится постоянно перемещаться по лесу. Плиту можно легко транспортировать и переносить с места на место.
- Компактные размеры. Конструкция имеет различные конфигурации, параметры и размеры. Это позволяет устанавливать банную плиту даже в небольших зданиях.
- Безопасное использование. Устройство можно использовать в жилых помещениях и на открытом воздухе. Конструкция должна быть герметичной, чтобы угарный газ не проникал через щели. Для предотвращения утечки рекомендуется установка одной дверцы. Корпус сконфигурирован таким образом, что человек не может обжечься.
- Высокий уровень эффективности. Используется принцип принудительной конвекции. Пространство нагревается за короткое время. Все воздуховоды внутри должны быть тщательно продуманы. Они ускоряют движение воздуха.
- Длительное горение. Оптимальная конфигурация варочной зоны с зольником позволяет плите работать 3-4 часа на одной загрузке. Для сжигания подходят древесные опилки, щепа, кора или дрова.
Использование угля в каменке не рекомендуется..
Он имеет тенденцию перегревать металлическую поверхность, так что корпус начинает деформироваться и прогорать насквозь. Это приводит к искажению геометрии, шарниров топки и неправильному закрыванию дверцы. На сварных швах появляются отверстия.
Типы с иллюстрациями
Примечание: Существует несколько разновидностей такой плиты – это плита "брандеран", "булеран" и плита Бутакова.
"Булеран" – это торговая марка компании из Германии. Производитель выпускает усовершенствованные плиты-буржуйки, которые быстро нагревают помещения. Такие плиты называются булерьян.
"Бренеран" – устройство аналогичной конструкции. Их выпускают отечественные производители, получившие лицензию. Плита была разработана профессором Бутаковым, который жил в России. Она имеет схожий принцип работы, но есть некоторые отличия, на которые стоит обратить внимание:
- Теплообменники слегка утоплены в корпусе;
- конструкция имеет кубическую, а не цилиндрическую форму;
- зольный ящик и решетка используются в процессе работы;
- Платформа полностью плоская, ставится сверху для разогрева пищи.
Многие используют теплонакопители. Они устанавливаются на конвекционные трубы.

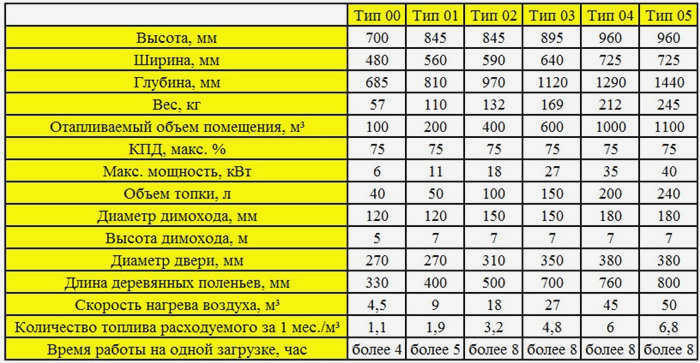

Расчет мощности бульонной печи видео
Существует четыре типа бульонных печей, отличающихся мощностью, назначением и применением:

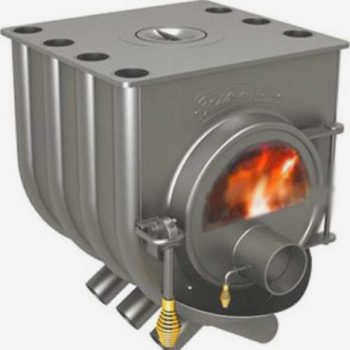

- Бытовые с варочной поверхностью
- Бытовой дровяной котел
- Промышленная дровяная плита мощностью 60 кВт и выше
- Дровяной котел с циркуляцией воды
При выборе котла необходимо учитывать кубатуру помещения – необходимо учитывать высоту помещения.

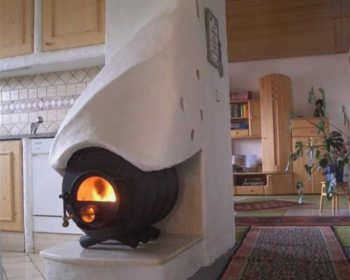

Конструкция и особенности дизайна

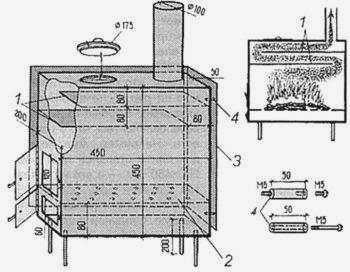

Варочный котел с барботером имеет уникальную конструкцию. Это две камеры котла с трубами, обернутыми снаружи, в которых создается естественная конвекция. Холодный воздух поступает снизу через отверстия в трубах, а нагретый воздух поднимается сверху, достигая температуры 110-120°C. Для более эффективной работы каменка оснащена регуляторами воздуха и дымовых газов, что позволяет достичь максимально длительного тления, до 5-8 часов без перерыва. Отзывы пользователей и видео ниже в разделе. Статья содержит чертеж и схемы установки.

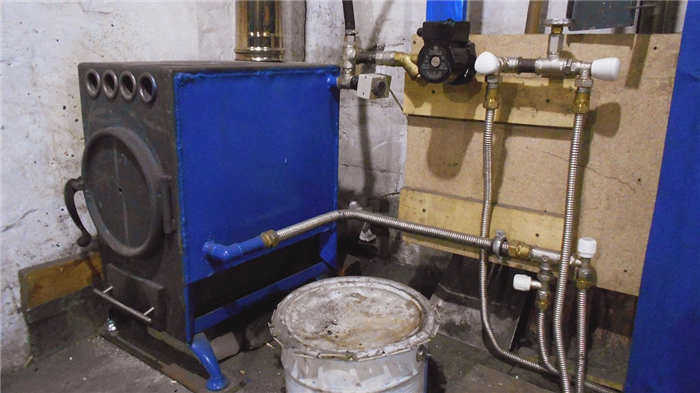

Дровяная плита с водяным контуром
Плита с водяным контуром – это усовершенствованная версия обычной плиты, повторяющая ее конструкцию, но позволяющая отапливать несколько помещений, вместо воздуха котел нагревает воду, которая циркулирует по системе. Этот тип плиты имеет преимущества перед традиционным котлом.
Главное преимущество заключается в том, что вода остывает медленнее, и к котлу можно подключить достаточное количество радиаторов.
Можно установить плиту с циркуляцией воды или приобрести плиту заводского изготовления.
Пеллетная плита мощностью 7-9 кВт с водяным контуром может обогреть небольшой двухэтажный дом. Вы можете собрать плиту самостоятельно, добавив водяной контур, подсоединив теплообменники и подключив плиту к системе отопления.
Плита, работающая на дровах

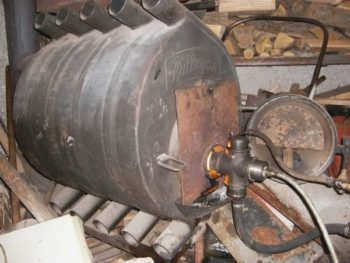

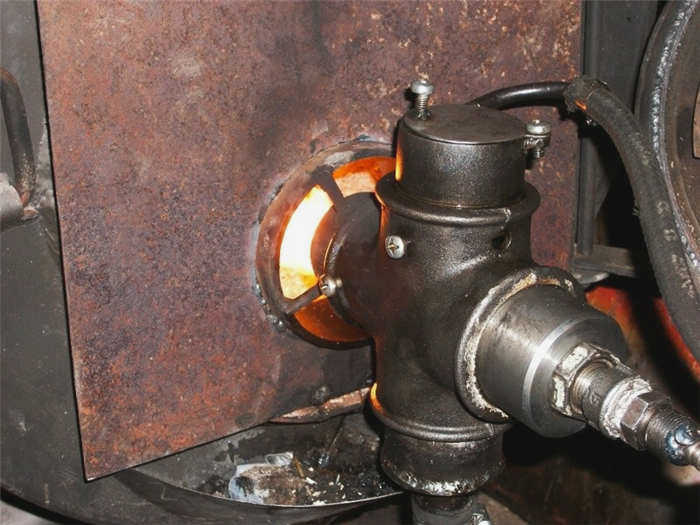

Поскольку одним из видов топлива могут быть автомобильные отходы и другие масла (любое автомобильное масло, фритюрное масло, мазут), процесс отопления обходится гораздо дешевле. Для этого пиролизная горелка устанавливается на обычный котел или на самодельный обогреватель.

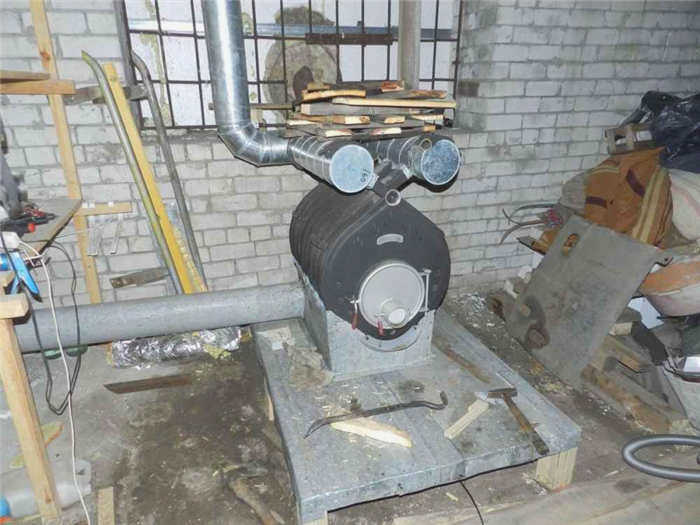

Самодельная дровяная печь: подробная инструкция

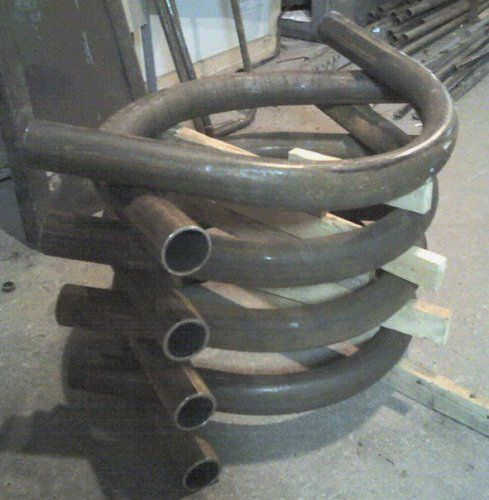

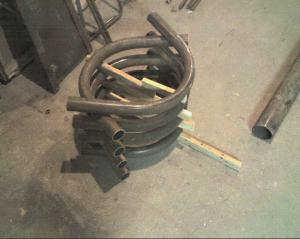

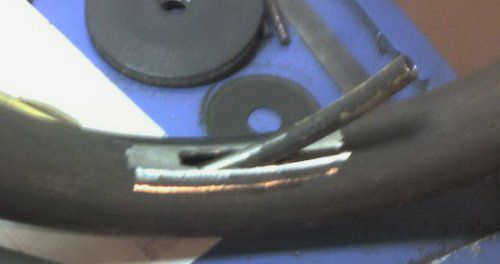

Сначала я согнул трубу диаметром 57 мм. Для этого я использовал специальный инструмент – трубогиб. Я отрезал трубу до 120 см, а затем согнул ее до радиуса 225 мм.
В итоге у меня получилось 8 труб. Согласно проекту, я установил по 4 трубы с каждой стороны бампера отопителя, чередуя их. В результате глубина отопителя составила 45,6 см.

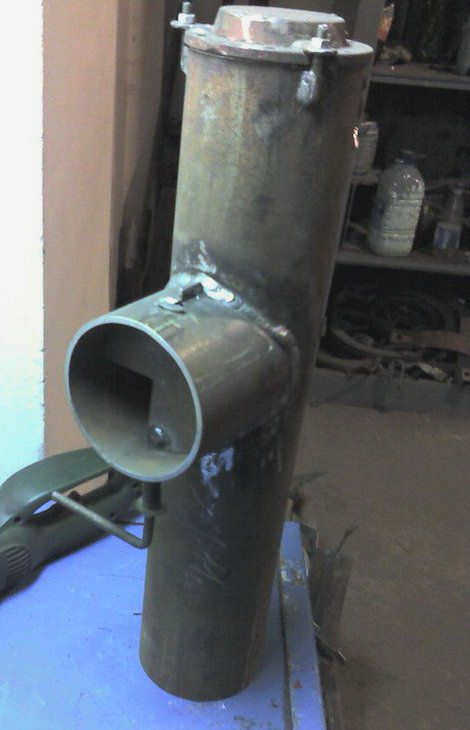

Затем я сделал ветку в форме буквы "Т". Затем я установлю его за беседками. Эта конструкция будет и выпускать дым, и собирать конденсат. Наконец, ее следует протестировать. Если вы все сделали правильно, дым будет выходить вверх, а конденсированная влага стекать вниз.
Под ним установлен кран. Это очень полезно. Когда скапливается конденсат, просто поверните кран, и вся влага исчезнет. Я пробовал держать кран открытым все время, но лучше этого не делать – он создает ненужный сквозняк.

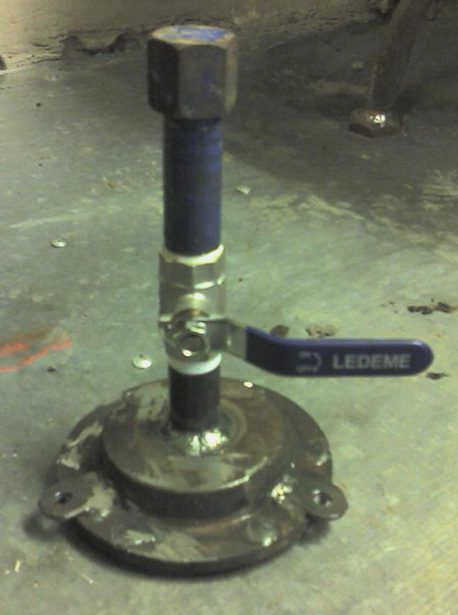

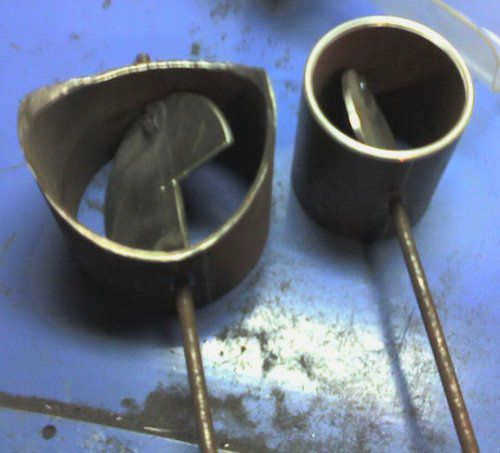

Я установил в сливе задвижку, чтобы регулировать тягу, а также интенсивность горения плиты.
Аналогичный, но уже глухой клапан я установил на вентиляционной решетке во входной двери.
Как я модернизировал булерьян
Особенности рассматриваемой плиты в том, что она изначально может качественно и равномерно распределять кислород внутри себя. Трубки, расположенные внизу, втягивают холодный кислород, а нагретый воздух выводится из трубок, установленных вверху. При желании можно обеспечить принудительную циркуляцию кислорода.
Я взял трубки подходящего диаметра и приварил переходники к отверстиям трубок нагревателя внизу. Одну сторону переходника я заглушил.
Другая сторона подключается к вентилятору.
Я остановил свой выбор на "червячных" моделях вентиляторов. В моем случае было достаточно мотора мощностью 90 Вт при 2800 об/мин.
Результаты отличные – после модификации вентилятор стал еще более эффективным.
Я также думаю подключить кабель к верхним выходам и разветвить его в разные стороны – это будет полноценная система отопления.
Не стесняйтесь изменять инструкции по своему вкусу. Я буду рад прочитать ваши предложения и, возможно, даже воплотить что-то на практике.
Мои инструкции помогут вам своими руками построить надежную, эффективную, долговечную и производительную кухонную плиту.
Как сделать кухонную плиту своими руками?
Чтобы сделать проект своими руками, нужны чертежи, по которым заготавливают детали строго по размерам, соблюдая все до миллиметра. Только в этом случае при сварке конструкции в цельный блок она не деформируется. Габаритные чертежи для проекта с точными размерами получить нелегко.Но если очень постараться, их можно найти в Интернете.
Согласно чертежу, для сборки конструкции используются следующие материалы:
- Обрезки толстостенных труб диаметром около 6 см. Меньший диаметр будет способствовать плохой циркуляции воздуха;
- Листовой металл толщиной 4 мм;
- Небольшой отрезок толстостенной трубы, используемый для нарезки колец для двери, или металлический лист, из которого затем делаются изогнутые полосы;
- Кусок дымохода диаметром 10-12 см;
- дверные петли;

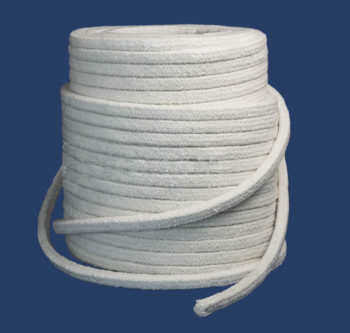

- асбестовая веревка;
- дверной замок, рычаг дросселя и задвижка дросселя.
Каркас плиты изготовлен из широкой металлической трубы. Плита также изготовлена из этой трубы. Корпус также может быть изготовлен из воздуховодов. Очаг в этом случае изготавливается из отдельных стальных листов.
Трубы сгибают под углом 80 градусов, а для устойчивости их помещают на раму и сваривают временные поперечины, таким образом закрепляя их. Затем нагнетатели свариваются вместе с помощью стальных полос, образуя единый корпус. В результате получается конструкция, в которой трубы выровнены друг относительно друга, образуя бочкообразный корпус. Все временные обвязки удаляются.

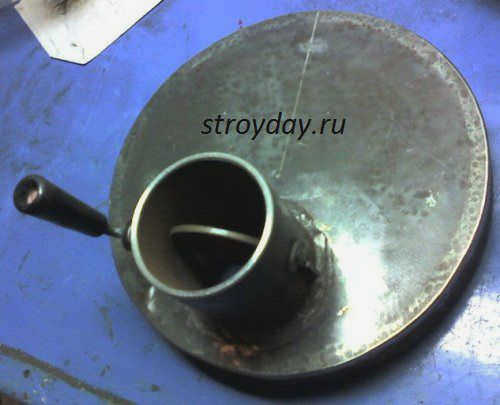

Внутри конструкции находится очаг. К нему приваривается стальная пластина толщиной 10 см, на которую затем укладываются поленья. Затем вырезается круг из стали толщиной 2 мм и приваривается для формирования задней стенки. К этому кругу приваривается колпак дымохода.Дымовая труба приваривается к этому кругу, внутри которого находится заслонка. Она удерживается на месте пружиной и рычагом. В верхней части топки возле задней стенки, образующей 2-й уровень, и над ней приварены 2 трубы диаметром 12 мм. Это образует камеру дожига газов.
Преимущества и недостатки глиняной плиты
Данная конструкция имеет некоторые преимущества:
- воздух в воде нагревается очень быстро;
- Нагретый воздух можно подавать в различные помещения с помощью металлических воздуховодов;
- конструкция не сложна в установке и эксплуатации;
- При правильном использовании КПД плиты достигает 80%;
- Если топливо полностью вставлено в печь, оно горит в течение 10 часов.
Недостатки плиты:
- В качестве топлива используются только дрова;
- Большая часть газа из генератора уходит в дымоход;
- Дымоход должен быть изолирован, независимо от материала;
- При установке плиты требуется много места: расстояние от стены до плиты должно быть не менее одного метра;
- На поверхности дымохода постоянно оседает пыль;
- Дымоход должен находиться на высоте 3-5 метров над уровнем земли, чтобы плита не выделяла дым из-за неполного сгорания топлива;
- Во время эксплуатации данной конструкции Во время эксплуатации данной конструкции в дымоходе часто образуется конденсаткоторый выделяет неприятный запах во время нагрева.
