Плита "Бубафоня": конструкция, принцип работы, преимущества и недостатки
С приходом первых зимних холодов перед садоводами, пчеловодами и владельцами гаражей встает вопрос о защите от мороза хранящихся запасов, личного транспорта, обогреве теплиц, ульев и подобных сооружений.
Экономичность является важным критерием для данного обогревателя.
Экономичность, время горения без дополнительной заправки, экологичность, безопасность, эффективность, небольшие размеры и простота являются важными критериями.
Кто изобрел кухонную плиту?
Первая плита была спроектирована, собрана, испытана, а схема установки предоставлена пользователям Интернета Афанасием Бубякиным, умельцем из города Колыма. Во всемирной паутине Афанасий фигурировал под псевдонимом "Бубафоня" (bubafonja), который и дал название предложенной конструкции отопительной системы непрерывного горения. Сам конструктор признается, что его вдохновил литовский котел Stropuva, который имеет схожий принцип работы.
Что представляет собой плита Бубафоня?
Плита Бубафоня сделана практически из подручных материалов. Основу конструкции составляет цилиндрический бак или просто металлическая бочка или кусок трубы достаточного диаметра с толстыми стенками, который заваривается с одного конца. Дно бака герметично закрыто, а верх бочки закрыт крышкой. Внутри находится утяжеленный поршень (сваренные куски швеллерного железа или металлические уголки), рассекатели воздуха и подающая труба. Выпускная труба приваривается к верхней части топливного бака (барабана). Она соединена с основной трубой хомутом и стеклотканью для уменьшения теплопотерь.
К крышке и внешним стенкам топливного бака приварены металлические ручки для удобства перемещения.
Преимущества конструкции
- компактность
- низкие затраты на строительство и топливо
- быстрый и простой монтаж;
- достаточно длительная работа плиты без дополнительной дозаправки;
- возможность сборки конструкции своими руками;
- экологичность;
- высокая эффективность
- Автономность, т.е. возможность работы без подключения к электросети;
- Простота обслуживания (трубки можно очистить от конденсата простой "щеткой");
- возможность быстрой замены изношенных деталей;
- возможность регулировать расход топлива и интенсивность горения;
- возможность модифицировать плиту и подключить ее к системе водяного отопления.
Что такое плита длительного горения? Каков принцип ее работы?

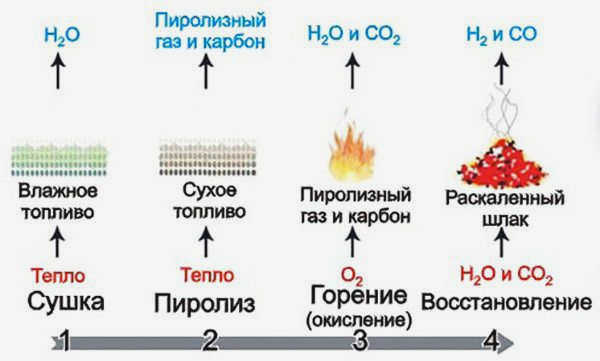

Прежде всего, необходимо понять, как горят дрова. Для того чтобы дрова загорелись, они должны быть сначала нагреты внешним источником тепла до температуры около ста пятидесяти градусов. Обычно это делается путем поджигания бумаги или щепок спичкой. Древесина начинает медленно обугливаться, а когда температура достигает примерно 250 градусов, она начинает разлагаться на простые химические компоненты. Белый дым, который мы видим, когда зажигаем костер, – это газы и пар, выделяемые нагретой древесиной. Когда температура достигает трехсот градусов, газообразные вещества, выделяющиеся из древесины, воспламеняются, еще больше ускоряя термохимическую реакцию.
Само по себе разложение ископаемого топлива, такого как древесина, на простые элементы называется пиролизом. И все бы хорошо, но обычное сжигание древесины не использует весь потенциал энергоносителя. Остается много отходов, что в конечном итоге не способствует экономии средств.
Пиролизные плиты, вариант которых мы рассмотрим в этой статье, используют топливо гораздо эффективнее. Основной секрет заключается в том, что сгорание газов, образующихся при нагревании древесины, происходит отдельно от самого энергоносителя. Первичное топливо тлеет медленно, в результате чего время работы одной загрузки поленьев значительно увеличивается. В печах бубафоно и других пиролитических нагревателях скорость сгорания составляет почти 100%, оставляя лишь небольшое количество золы.

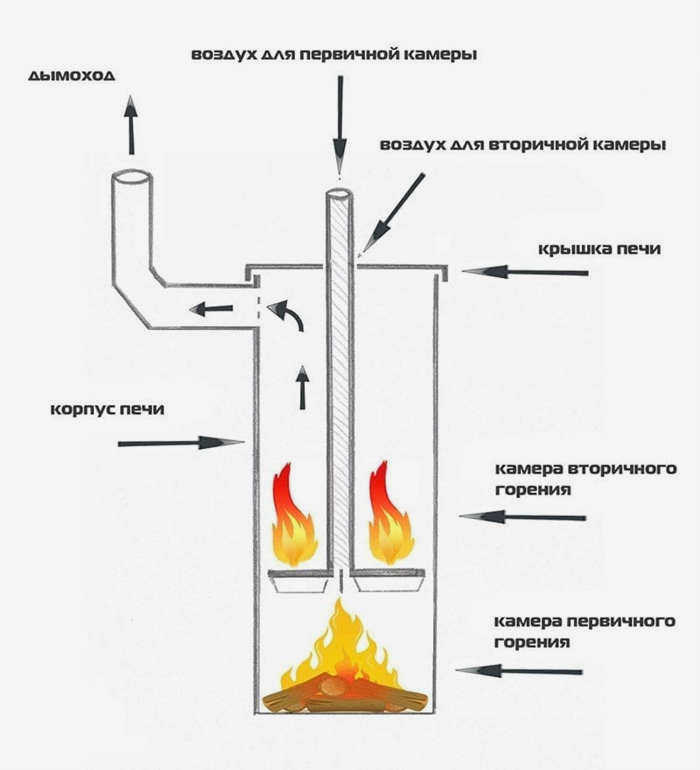

Как происходит процесс горения
История пиролитической плиты "бубафоня"
Впервые "бубафоня" была собрана народным умельцем Афанасием Бубякиным, жившим на Колыме. Собственно, в честь него она и была названа. За основу своего изделия мастер взял пиролизный котел STORUVA, произведенный в Литве. Афанасий максимально упростил конструкцию, чтобы ее можно было легко воспроизвести самостоятельно. Поэтому домашняя пиролизная печь "бубафоня" славится тем, что она достаточно популярна.
Сразу следует отметить, что поскольку домашняя печь изготовлена из доступных подручных материалов, она редко имеет привлекательный и эстетичный внешний вид. Основным преимуществом бубафони является его простота, надежность и эффективность.

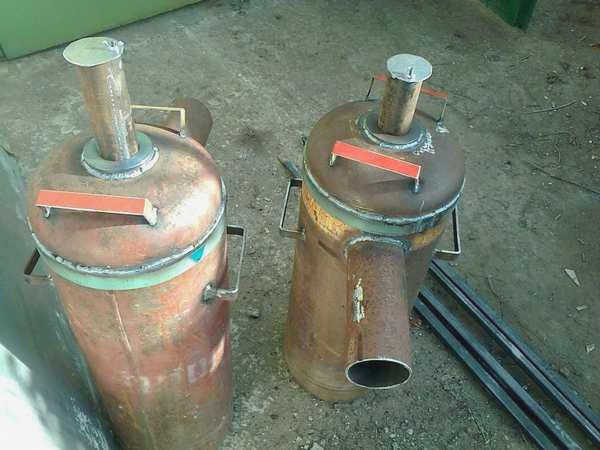

Ниже представлен пример домашней плиты, разработанной Афанасием Бубякиным, сделанной из старого газового баллона.
Две кухонные плиты "бубафоня", сделанные из газовых баллонов
Плита накаливания с водяной рубашкой

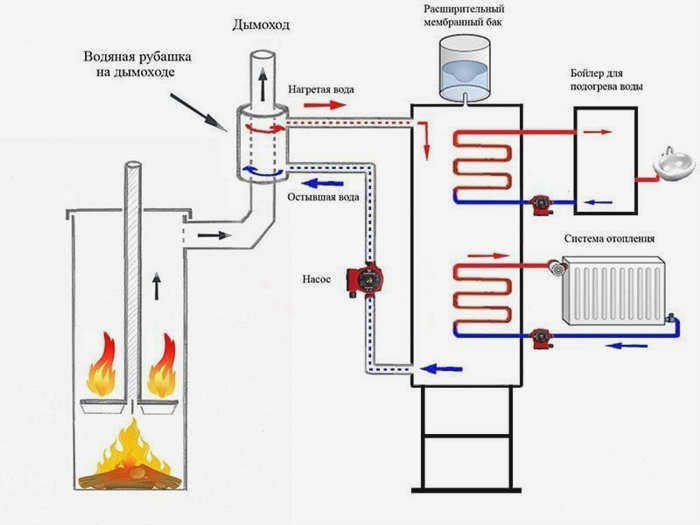

Эту плиту можно модернизировать, чтобы обогревать не только помещение, в котором она находится, но и гораздо большее пространство. К ней необходимо подключить систему водяного отопления. В результате таким образом можно обогреть весь дом при условии наличия достаточного количества труб. Кроме того, владелец плиты с такой настройкой не испытывает недостатка в горячей воде.

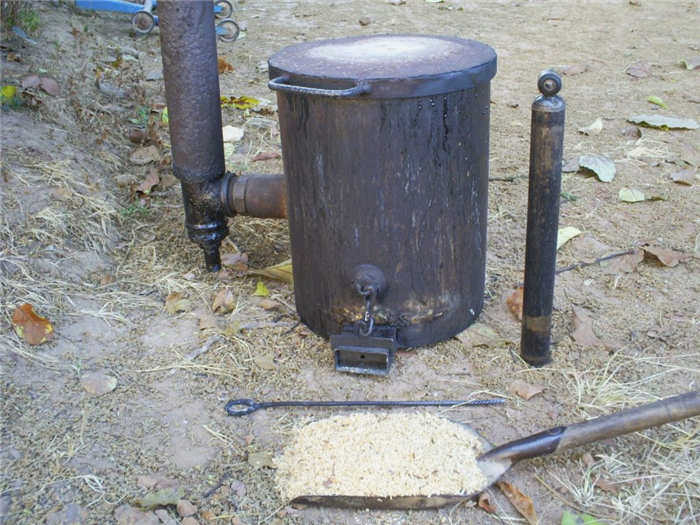

Плита bubafonja очень проста в использовании. Ее можно заправлять следующими видами топлива
- Опилки;
- Сухие ветки;
- Брикеты;
- Дрова.
Просто плотно уложите топливо в бункер и зажгите его. Можно предварительно добавить бумагу для растопки. Затем устанавливаются задвижка и крышка. Оборудовать банную печь системой отопления также не составит труда. Необходимо сделать водяную рубашку вокруг плиты, а затем подключить ее к трубам отопления.

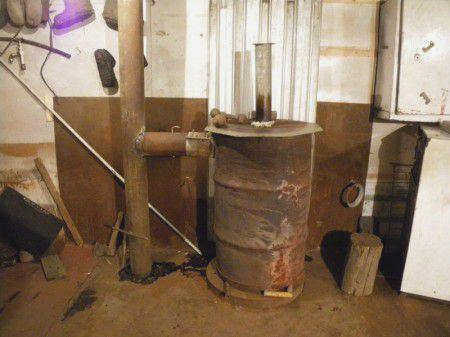

Дровяная плита своими руками
Как уже говорилось, такую печь очень легко собрать самостоятельно. Вот что вам понадобится:
- Преимущественно, вам понадобится воздуховод .
- Бочка емкостью около 200 л
- 2 стальные трубы
- Кирпичи (для фундамента)
Ну, просто своими руками тоже будет сложно сделать, вам понадобится небольшой набор инструментов, который будет включать в себя:
- Шлифовальная машина
- пила по металлу
- Молоток
- Сварочный аппарат
Печь бубафоня своими руками
Основные компоненты плиты:
- Топливный бак (топливо загружается непосредственно в бак и сжигается здесь);
- Труба отопления (с помощью хомута и изоляционного материала она соединяется с основной трубой системы отопления);
- Нажимная плита с грузом и подводящей трубой;
- Перегородка;
- Крышка нагревателя.
Изготовить плиту такого типа несложно, любой хозяин может легко сделать ее.
Для изготовления плиты Bubafonja в домашних условиях необходимы следующие материалы:
- 2 стальные трубы;
- бочка объемом около 200 л
- воздуховод;
В процессе изготовления понадобятся следующие инструменты:
- Шлифовальная машинка;
- пила по металлу;
- молоток;
- сварочный аппарат.

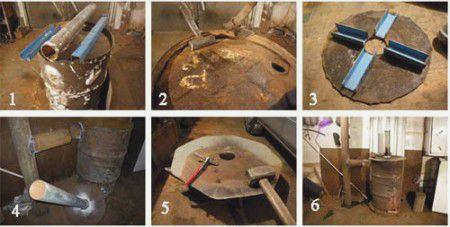

Этапы сборки печи:
- Верхняя часть бочки аккуратно срезается.
- В центре получившегося круга вырезается отверстие для трубы диаметром 10 см.
- Труба приваривается к отверстию.
- Четыре куска швеллера привариваются поперек к одной стороне круга для придания веса и прочности. Этот нажимной круг используется для прессования топлива и подачи кислорода в камеру плиты, что позволяет поддерживать горение в течение длительного времени.
- В нижней части барабана необходимо сделать прямоугольное отверстие для топливной дверцы – с помощью шлифовальной машинки вырезается прямоугольное отверстие. К полученному куску металла привариваются толстые металлические шторки.
- Аналогичным образом чуть ниже делается дверца меньшего размера, необходимая для удаления золы.
- Дымоход необходим для любой банной печи, установленной в помещении, так как через него продукты горения будут выводиться наружу. Кроме того, именно дымоход создает необходимую тягу. Для того чтобы дымоход работал правильно, необходимо подготовить две секции диаметром 200-250 мм. Первая имеет длину около 400 мм, вставляется горизонтально в верхнюю часть кожуха и затем сваривается. Вторая секция – это основной дымоход, соединенный с предыдущим под углом 90 градусов.
- Дефлектор обычно устанавливается рядом с радиатором. Во-первых, он защищает помещение от пожара, так как радиатор сильно нагревается. Во-вторых, он помогает лучше и равномернее распределить тепло в помещении. Для изготовления дефлектора необходимо использовать жаропрочные материалы.
- Радиатор должен быть установлен на фундаменте. Нижняя часть радиатора сильно нагревается во время работы. Поэтому обязательно нужен фундамент. Это защитит каменку от возгорания.
Убедитесь, что у вас прочный фундамент, и используйте огнеупорный кирпич. - Сделайте в земле яму размером 100 х 100 см и глубиной 20 см.
- Заполните ее щебнем или обрезками кирпичей. Залейте раствор и дайте ему высохнуть.
- После высыхания уложите два ряда огнеупорного кирпича.
- При укладке используйте спиртовой уровень и следите за тем, чтобы плоскость была параллельна земле.
Эксплуатация печи Bubafonja
Основные моменты, которые необходимо учесть перед установкой плиты бубафоня
- Если вы планируете установить плиту бубафоня с опилками, в помещении должна быть отличная вентиляция. Однако имейте в виду, что прибор очень быстро остывает. Рекомендуется обложить плиту кирпичами или заложить ее глиняным раствором;
- Обратите внимание, что печь может нагреваться до высоких температур. Поэтому важно тщательно выбрать место расположения дымохода;
- Дымоход такой конструкции должен быть разборным. Это облегчит чистку деталей. Если не учесть этот момент, то обслуживание кабины усложнится, что может негативно сказаться на тяге.
Поскольку это плита длительного горения, для ее использования подходит практически любой вид твердого топлива.
Однако следует помнить, что сырье влияет на автономность и эффективность работы котла.

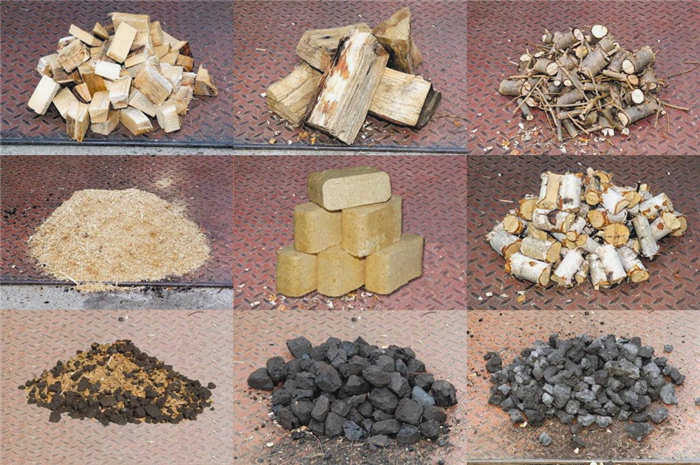

Доступными видами топлива для котлов являются:
- Уголь. В этом случае автономная работа наблюдается в течение 50-60 часов. Такое топливо имеет главный недостаток – образование большого количества сажи. По этой причине потребуется регулярная чистка плиты и дымохода.
- Опилки часто используются при работе печей-буржуек. В этом случае необходимо добавить 25-30 процентов дров и обеспечить более сильную тягу.
- Лучшим вариантом для бубафони являются дрова. В процессе их горения практически не образуется сажа. Из-за длительного процесса тления выделяется много газа. Самое главное – убедиться, что дрова сухие.
Дровяную плиту можно легко разжечь, налив немного жидкого топлива в воздушный канал, а затем зажечь спичку или бумагу.
