Печь грубка

Проще сделать дымоотвод через крышу, чем построить кирпичный дымоход. Монтаж лучше доверить профессионалам – это трудоемкая и серьезная работа.

Глиняная печь – советы экспертов по изготовлению своими руками

В России растет интерес к старым технологиям, отличающимся экологичностью и низкой стоимостью. В частности, к кирпичным печам для отопления и приготовления пищи. В древности кирпич был очень дорогим материалом, поэтому подавляющее большинство людей в России ставили печи из глины. Именно о глиняных плитах мы и поговорим в этой статье.

Главной особенностью глиняных печей является отказ от сборного кирпича. Одна из самых известных разновидностей – тандыр.

Исконно русские глиняные печи сильно отличались от своих современных аналогов. Они были довольно внушительными, занимали четверть комнаты и не имели дымохода. Весь дым сначала выходил наружу, поэтому такие хижины назывались трубами. Только потом (вместе с большей частью тепла) он уходил через небольшое отверстие в крыше – "упник", которое закрывалось специальной заслонкой в конце растопки. Позже появились деревянные дымоходы (потолочный дымоход).

Современная глиняная печь – это довольно компактное устройство с дымоходом. Хотя в некоторых случаях без него можно безболезненно обойтись (наружные модели). Изделия отличаются относительной простотой изготовления и низкой стоимостью.

Преимущества и недостатки

Среди несомненных достоинств таких устройств важно отметить невысокую цену необходимых материалов, их доступность. Все необходимые материалы, в большинстве районов России, можно приобрести самостоятельно (глина, песок, вода).

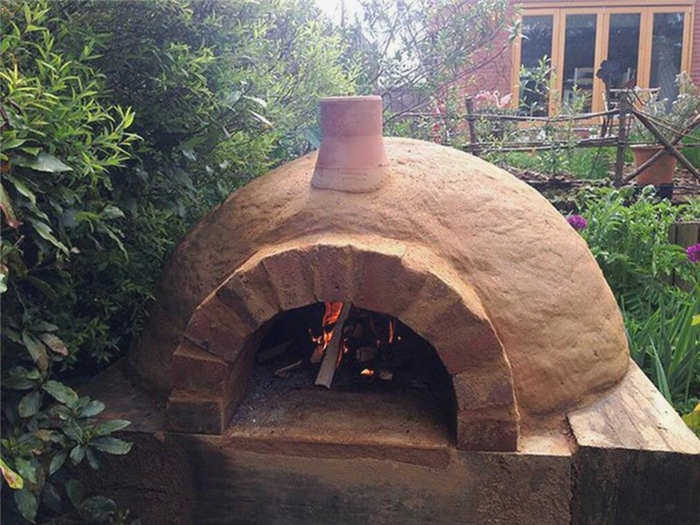

Вариант земляной печи на открытом воздухе

К числу преимуществ и недостатков Преимущества глиняных плит перед кирпичными заключаются в следующем:

• Плита может иметь форму, позволяющую вписать ее практически в любое пространство. Диапазон размеров также зависит от будущего владельца. С другой стороны, кирпич значительно ограничивает количество вариантов дизайна, особенно оригинальных форм.
• Особый тепловой режим, создаваемый в плите благодаря равномерному нагреву. Все владельцы единодушно отмечают, что вкус пищи, приготовленной в таких печах, значительно отличается, причем в лучшую сторону, даже по сравнению с классической русской печью.
• Для строительства печи из кирпича-мула необходим минимум инструментов (лопата, кусок доски с краями, емкость для раствора, электродрель с насадкой для перемешивания. Причем последнее не является обязательным);
• долгий срок службы (по некоторым данным, до 100 лет);
• экологическая чистота конструкции.

• Очень сложная технология приготовления глиняного состава, требующая предварительного экспериментального подбора пропорций глины, песка и воды.
• Строительство – это очень трудоемкий процесс. В основном из-за времени высыхания конструкции из сырой глины.
• Нет ни современных норм, ни чертежей. Каждая плита строится будущим владельцем самостоятельно, с продумыванием всех вопросов от "А" до "Я".
• Высокий риск брака из-за плохо подготовленной глиняной смеси для строительства, нарушения процесса сушки, что приводит к растрескиванию или полному разрушению при попытке использования.
• Отсутствие профессиональных производителей печей, специализирующихся на глинообжигательных печах.

Разновидности

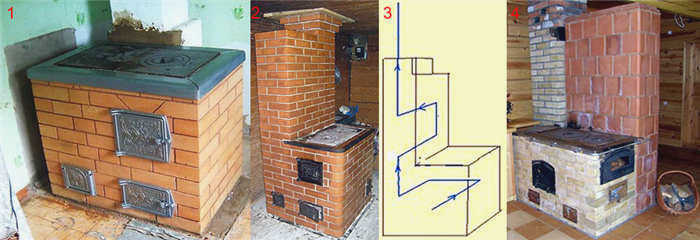

Сруб может быть построен из панелей ручной работы, встроенных в корпус банной печи, и тогда он внешне неотличим от печи, см. рис. 1. 1 на рис. Грунтовая плита компактна, наименее материалоемка, самая легкая, требует минимальных дополнительных строительных работ, но ее тепловая мощность ограничена 10-12 кВт и то при больших нагрузках. Следовательно, грунтовая плита чаще всего устанавливается в сезонных коттеджах (весна-осень) с периодическими выездами зимой, охотничьих домиках и т.д. Важным преимуществом черновой плиты является то, что ее можно строить без фундамента, непосредственно на полу, при условии, что его несущая способность составляет не менее 500 кг/м2.

Накопительный ящик с пристроенной заслонкой (поз. 2) конструктивно сложнее и тяжелее, хотя для него подходит и упрощенный фундамент (см. ниже), но его теплоотдача потенциально выше. Дровяной колосник со встроенным распределительным устройством может развивать мощность до 16-18 кВт, угольный – до 20-22 кВт. Схема дымохода грузинского дома с распределительным устройством показана в пункте 3. 3; по этой схеме построена популярная плита "Галанка". Однако нет смысла строить свайную печь более чем с 3 витками: такая печь с одним циклом будет проще и дешевле. Кроме того, при строительстве следует обратить особое внимание на некоторые особенности свайных печей, которым посвящена большая часть материала в этой статье.

Внимание: Дровяные пеллетные плиты можно сделать и с камином, см. ниже. Но не стоит топить его углем – камин перегревается.

Почему колосник – это колосник

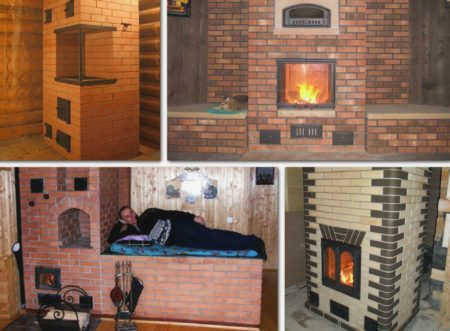

Визуально можно отличить грубую очажную печь от более поздней расширенной очажной печи по массивности конструкции (см. рис. 4), но по сути они одинаковы. Расчет теплоэффективной плиты очень сложен и требует достаточно глубоких знаний в области теплотехники, а разработка конструкции плиты на основе полученных результатов также требует значительного практического опыта. Гораздо проще спроектировать и построить кирпичную коробку, так как плита (топочная часть) и панель рассчитываются отдельно, а затем "склеиваются" по правилам соединения строительных конструкций с учетом теплотехнических требований. Очевидно, что тепловой КПД получившегося прибора будет ниже, так как не учитывается взаимодействие тепловых циклов топочной части и заслонки, но можно увеличить КПД одноцикловой плиты за счет учета. Поэтому, если вы живете в местности с суровым климатом, то толстостенная плита имеет смысл только как сезонная плита для временного использования.

Топка, очаг и дымоход

Основное различие между грубой и твердотопливной плитой заключается в прочном очаге и отсутствии порога дымохода (дымового зуба) в очаге. Дымоходный зуб задерживает горячие газы под варочной поверхностью, что снижает расход топлива на приготовление пищи в летней плите. В крупнозернистой плите в этом нет необходимости, так как избыток тепла будет использоваться для отопления.

Следует использовать более мощную плиту, так как поток дымовых газов еще больше тормозится плитой. Дымоход с увеличенной тягой не поможет: газы в дымовой камере сразу же расширятся и остынут. Их тепловая энергия будет преобразована в механическую, которая успешно уйдет в дымоход. Образно говоря, очаг и дымоход в очажной плите работают по принципу "толкай-тяни", причем "толкай" здесь означает более мощную плиту. Этим объясняются особые требования к арматуре очага и плиты, см. ниже.

Крышки

В зависимости от назначения печи существуют различные типы блоков предохранителей. Схемы печных щитков для отопительных приборов показаны на рисунках ниже; топливная секция во всех случаях показана символически.

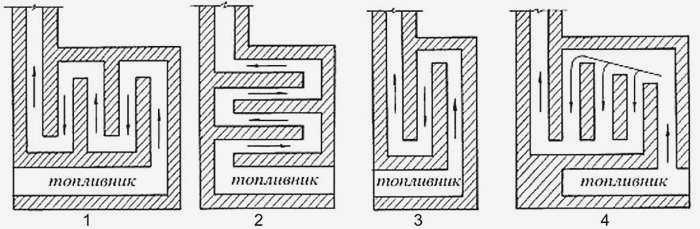

Схемы нагревателей печи

1. Серия с короткими вертикальными воздуховодами. Это наименее материалоемкий и самый простой в изготовлении вариант. Сопротивление току газа самое высокое. Компактность и теплоотдача печи средние. Наиболее часто используемая схема;
2. Последовательная плита с горизонтальными каналами. Размеры плиты такие же, как и в предыдущем случае, но построить панель с горизонтальными каналами гораздо сложнее. Сопротивление потоку газа примерно в 1,5 раза ниже. Это означает, что тепловая эффективность банной плиты выше. Можно сделать очаг, т.е. верхний канал нагревается не так сильно;
3. В последовательном режиме с длинными вертикальными каналами. Теплотехнические характеристики такие же, как у панели с горизонтальными каналами, технологическая сложность такая же, как у панели с короткими вертикальными каналами. Занимает наименьшую площадь, но требует большого количества материалов и хорошего фундамента (см. ниже) из-за высокого удельного давления на опору. Идеально подходит для отопления дома с 2-3 комнатами, см. ниже;
4. параллельный ход. Самая высокая тепловая эффективность, самый низкий вес на единицу тепловой мощности. Требуемая площадь и технологическая сложность наибольшие. Может использоваться с плитой уменьшенной мощности. Оптимально для расширения существующей плиты без ее изменения.

Как сделать банную плиту своими руками

Плита для сауны состоит из следующих частей:

• Очаг – рабочая камера, в которую загружается топливо. Она оснащена дверцей.
• Зольный ящик – камера под топкой. Он улучшает тягу. Также имеется дверца для регулировки подачи воздуха. Между очагом и дросселем находится решетка.
• Дымоход – дымовая труба, которая выводит углекислый газ из жилища. Он оснащен дверцей для очистки от сажи и заслонкой.
• Конвекторный дымоход – это вертикальный (иногда горизонтальный) канал, через который проходят горячие газы из топки. Они соединяют камеру сгорания с дымоходом и аккумулируют тепловую энергию.

Материалы

Чтобы печь прослужила долгие годы, необходимо позаботиться о приобретении необходимых материалов.

Основными компонентами являются:

• Два вида кирпича: кладочный (керамический) и огнеупорный (огнеупорный). Выбор конфигурации – дело индивидуального выбора. Керамические кирпичи – это универсальный материал для строительства капитальных зданий. Они долговечны, водо- и морозостойки и экологически чисты (так как изготовлены из натуральных материалов). Лучше выбирать кирпичи одного цвета, без сколов и трещин. Фасадный кирпич бывает разной фактуры, но можно использовать и декоративную штукатурку. Огнеупорный кирпич для кладки очага (рабочей камеры). Количество рассчитывается заранее.
• Песок и глина для раствора, гравий и галька, цемент.
• Огнеупорная глина. Крупный материал используется для оштукатуривания готовой конструкции, мелкий порошок добавляется в кладочную смесь.
• Фурнитура: зольная дверца, дверца топки, дымовая заслонка, стальные уголки для крепления варочной поверхности, стальная проволока или асбестовый канат.
• Решетки – это колосники, которые позволяют воздуху поступать в камеру сгорания, а золе удаляться в камеру сгорания. Они используются для регулирования пламени и обеспечения хорошей тяги. Выбирайте аксессуары из жаропрочного чугуна. Металлические быстро прогорят, если каменка будет топиться углем. Изделие в форме стержня с ребристой поверхностью прослужит дольше.
• Горячая плита. Вы можете выбрать полностью модульную варочную панель с конфорками или без них. Популярностью пользуются финские бренды HTT, Pisla и отечественные марки "Литком", "СибСтальШар".
• Рубероид для гидроизоляции.
• Герметик

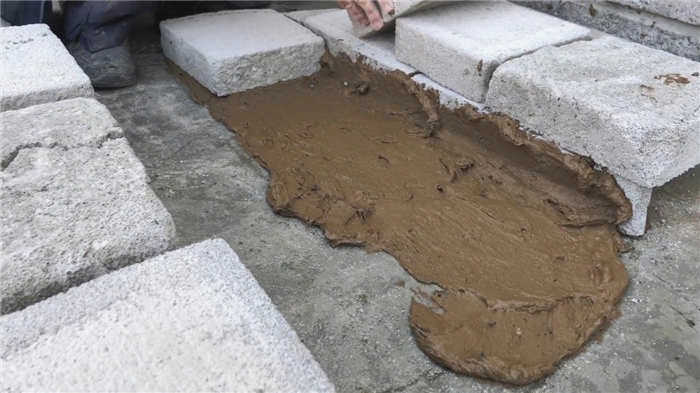

Плиточный раствор

Плиточный раствор можно купить в строительном магазине или сделать самостоятельно.

Готовые варианты стоят от 500 рублей за пачку и предлагаются такими компаниями, как "Печник", "Печной дом Макарова", "Терракота", "Консолит Цемдекор".

Как пользоваться

Печь можно использовать только в течение одного-двух сезонов или в небольшом доме, так как она не способна обогреть большие пространства. Она также недостаточно эффективна для отопления зимой.

Дымоход необходимо регулярно чистить для удаления сажи. Если этого не сделать, выходное отверстие сузится из-за накопления продуктов сгорания, и часть вредных газов поступит обратно в дом, что чревато отравлением.

Не закладывайте большое количество топлива в одну загрузку дров или угля и не закрывайте дверцу слишком плотно.

Для приготовления пищи используйте только жаропрочную посуду, которая не деформируется под воздействием тепла и не выделяет вредных веществ. Например, из глины, чугуна.

При отоплении дровами используйте плиту только по назначению, так как древесный уголь излишне нагревает плиту.

Сразу же после укладки и сушки раствора проверьте нагрев небольшим количеством топлива, например, сожжением нескольких газет. Чтобы убедиться, что дым выходит правильно.

Где разместить

Плита Groublemaker достаточно компактна и может быть установлена практически в любом помещении.

Однако рекомендуется размещать плиту в нежилом помещении, чтобы избежать возможности отравления газом или задымления.

Поскольку наличие плиты подразумевает процесс приготовления пищи, лучше всего разместить ее на кухне.

Самодельная дровяная плита из кирпича с возможностью варить или жарить пищу – отличный выбор для загородного дома или дачи, где люди не бывают долгое время. Внутри дома будет находиться тело, и нет необходимости устанавливать дополнительную плиту, проводить газ или электричество.

На видео ниже показан пошаговый процесс установки плиты:
