Плита для чугунной ванны своими руками
Рано или поздно, но все равно наступает момент, когда приходится заменять ванну на новую, а старая чугунная ванна, даже советская, обычно отправляется на свалку и в пункт приема черных металлов. Однако не стоит торопиться – ее можно использовать второй раз, подарив ей "новую жизнь". Некоторые владельцы частных домов делают из ванн пруды, другие используют их как садовые скамейки, разделив чашу пополам, обрезав края и приделав к каждой половине ножки.
Плита для чугунной ванны своими руками

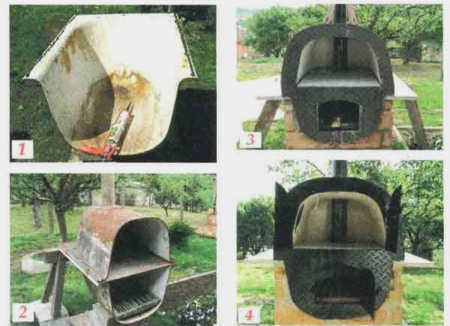

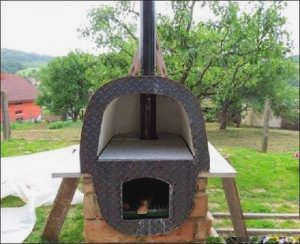

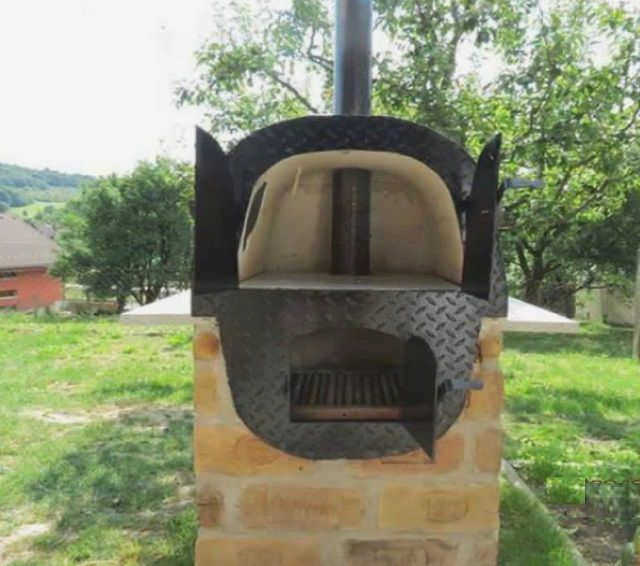

Но некоторые умельцы могут сделать печь для чугунной бани своими руками, разрезав ее поперек. Такую оригинальную печь можно установить в саду или использовать ее чугунные части для духовки и камеры обычной большой плиты или для обустройства камина.
Если вы умело обращаетесь со слесарными инструментами, которых требует этот процесс, вы можете сэкономить на некоторых материалах, используемых для изготовления плиты.

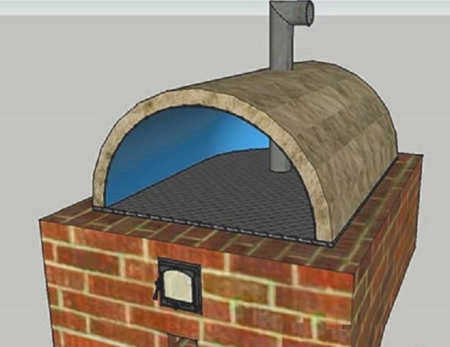

Наиболее распространенное использование старой чугунной ванны – в качестве садового барбекю, которое, при правильной конструкции, становится помощником в приготовлении пищи на протяжении всего теплого времени года. Чугун обладает высокой теплоемкостью, поэтому его можно использовать не только для повседневной готовки, но и для выпечки хлеба и хранения продуктов на зиму.
Материалы и инструменты для работы
Чтобы сделать такую печь, нужно подготовить необходимые инструменты и материалы. Распилить чугунную ванну, особенно советскую, когда металла действительно не жалели, непросто, а "одноразовое" китайское оборудование с такой задачей не справится. Для этой задачи необходим надежный немецкий или российский инструмент.
Инструменты:

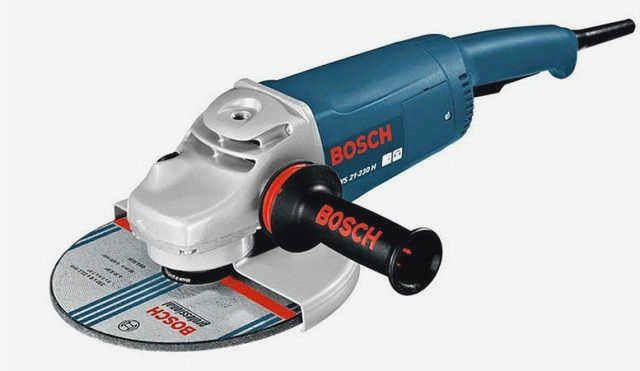

- Небольшая угловая шлифовальная машина – так называемая.
"Шлифовальная машина должна быть надежной – некачественная шлифовальная машина может и не справиться с работой.
- Отрезные диски по металлу – толщиной 1 мм и диаметром 125 мм – вам понадобится от 3 до 4 штук, в зависимости от толщины чугуна.
- Шлифовальные круги – для обработки срезанных сторон металла, напильники.
- Электродрель с металлическим сверлом Ø 9 или 11 мм (в зависимости от выбранных шурупов). Необходимо просверлить отверстия в краю ванны, чтобы соединить две части шурупами.
- Кельма и шпатель для кладочных и отделочных работ.
- Пистолет для строительных герметиков.
- Отвес и спиртовой уровень.
- Молоток.
Цены на ударный молоток на сайте.
Материалы:
- Сама чугунная ванна.
- Листовой металл толщиной не менее 5 мм.
- Чугунная плита с двумя конфорками. Вместо нее можно использовать обычный листовой металл.
- Кирпич для стенок, которые будут закрывать дно кастрюли с трех или даже четырех сторон, образуя очаг.
- Решетка для очага, которая будет помещена в очаг.
- Глина и песок для строительного раствора.
- Готовая к применению термостойкая клеевая смесь для отделки стен керамической плиткой на открытом воздухе.

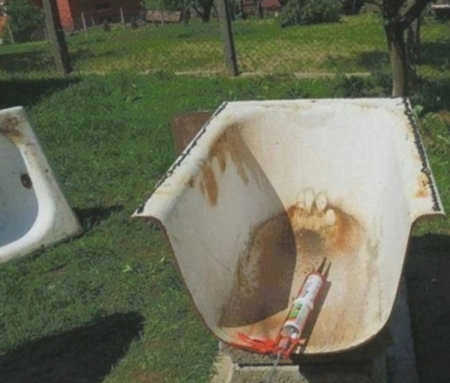

- Термостойкий герметик (материал – термостойкий силикон).
- Винты с гайками и шайбами для крепления конструкции.
- Металлическая сетка "рабица" для армирования глиняного раствора, уложенного поверх ванны, которая будет служить камерой для приготовления пищи.
- Керамическая плитка (которую можно отбить) для отделки.
- Металлическое угловое железо, которое может понадобиться для кронштейнов – для установки решетки, отделяющей очаг от зольника.
- Труба для дымохода диаметром примерно 110 ÷ 120 мм.
Как разрезать ванну

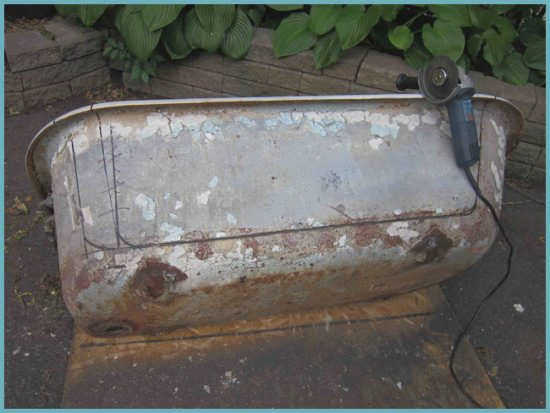

Лучше всего распилить ванну снаружи и перевернуть ее вверх дном. Чугун – хрупкий металл, поэтому процедура требует осторожности. Распил производится электропилой. Следует приобрести сразу несколько пильных полотен. Сделайте отметку, а затем слегка надрежьте эмаль по линии, чтобы по окончании резки не было сколов. Режьте чугун под небольшим углом и следите за тем, чтобы инструмент не нагревался. Делайте перерывы. Чтобы половинки разрезанной ванны не заклинили лезвие при окончательном разрезе, установите по краю разреза деревянные или кирпичные подпорки.
Фундамент для радиатора
Тип фундамента зависит от общего веса каменки:
- Для легкой плиты подходит кирпичный фундамент. Укладывайте кирпичи непрерывно и фиксируйте их раствором. Марка цемента для вяжущего раствора должна быть не менее М300;
- Для тяжелой плиты весом более 700 кг требуется фундамент высотой не менее 50 см. Подготавливается опалубка и заполняется жидким бетоном с наполнителем или без него. Заполнителем может быть мелкий кирпич или щебень.
Верх фундамента устанавливается вровень с полом или на 15 см ниже пола. Для защиты фундамента от влаги дно и стенки опалубки выстилают войлоком, а все стыки герметизируют битумом.
Совет. Основание должно выходить на 50 см за край печи. Перед топочной камерой должно быть оставлено пространство 1,2 м.
Советы по правильному выпиливанию печи для сауны
Работа по распиловке начинается с изготовления макета. Мы рекомендуем распиливать ванну снаружи в хороших условиях безопасности. Обратите внимание, что шлифовальная машина является одним из самых опасных электроинструментов. Необходимо избегать резких, силовых движений и наклонов при работе с ней, так как инструмент может заклинить или, что еще опаснее, отскочить во время распиловки.
- Ванну следует перевернуть вверх дном или положить на бок.

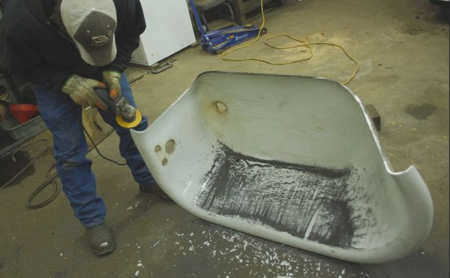

- После разметки слой эмали аккуратно срезается по всей длине с помощью пилы. Это действие облегчит резку чугуна в дальнейшем, диск не соскользнет с метки.
- Разрез в ванне лучше делать не сплошным, а пунктирной линией 15-20 см, с недорезанными 5 мм. Такая техника резки позволит избежать заклинивания диска.
- Затем аккуратно удалите неразрезанные участки и разделите ванну на секции.
Это практическое руководство по резке ванны:
Поскольку чугун – очень твердый материал, необходимо периодически останавливать работу и смачивать срезанную поверхность водой.
Режущее лезвие не должно быть повернуто глубоко вниз, резать следует под острым углом, чтобы избежать толчков и трещин на лезвии и, что более важно, чтобы инструмент не "играл" на головке.
Совет! Чтобы сделать печь для приготовления пищи, ванну следует разрезать пополам: одна половина будет служить камерой печи, а другая – камерой духовки. Для вариантов с подогревом и сауной требуется одна деталь, поэтому разметьте и отрежьте необходимый размер конструкции.
Создание печи для бани поэтапно
Использование чугунной печи для бани – дело непростое. Прежде чем решиться использовать ее на практике, следует сначала ознакомиться с конструкцией банной печи, собрать ее в голове, учитывая все детали, и только потом приступать.
После того как вы выбрали тип плиты, вырезали ванну, нужно определиться с местом ее установки. Размеры этих плит небольшие и относительно не тяжелые: 120 кг – вес чугуна и 120-160 кг – вес кирпича (60-80 штук), но все равно нужно строить фундамент.
- Для простых мусорных плит и пр. фундамент можно сделать из кирпича. Подготавливается неглубокая траншея и на основании формируется подушка из песка. Песок уплотняется, и поверх него укладывается ряд кирпичей с использованием цементного раствора.
- Для банных плит и других плит, расположенных в помещении, фундамент должен быть подготовлен по правилам. Делается траншея глубиной не менее 50 см и деревянная опалубка, которая на 10-15 см больше размеров будущей банной плиты. Делается подстилающий слой из крупнозернистого песка, армируется вязаными прутьями арматуры или сварной сеткой (сеткой-рабицей) и заливается бетонным раствором с щебнем или керамзитом. Дайте фундаменту осесть и набрать прочность, а не ранее чем через месяц приступайте к формированию плиты для сауны.
Для бани
Многие задаются вопросом об использовании ванны для строительства сауны – возможно ли это? Да, такие плиты существуют, хотя они и не получили широкого распространения.
Суть этих печей в том, что часть ванны используется в качестве варочной камеры – нет необходимости в сложных схемах монтажа, а также экономится материал: количество кирпичей значительно уменьшается, а шамотный кирпич не используется вовсе.
Подробная инструкция по монтажу конструкции

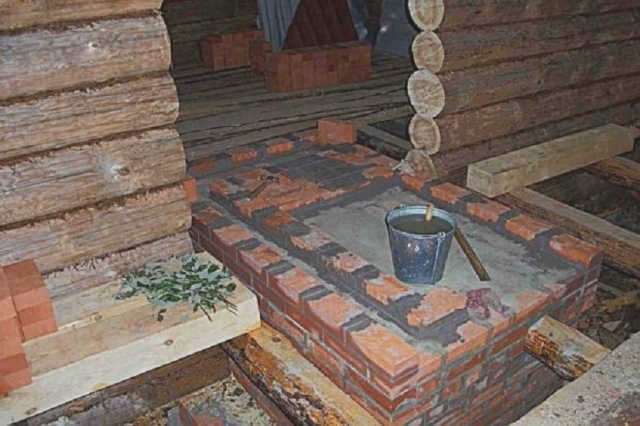

Изначально для ванны необходим фундамент; его выкладывают красным кирпичом на подушке из песка, покрытой листом гидроизоляции. Обычно для бани достаточно двух слоев стекловолокнистого войлока, покрытого вермикулитовым картоном.
Затем уложите еще четыре ряда кирпичей, на этот раз огнеупорных. С помощью шамота создайте платформу для укладки перевернутой чугунной ванны, зольника и свода для установки рамы с дверью. Выложите шамот и красный кирпич вокруг рамы в передней стенке банной печи и через каждые два ряда положите арматурную проволоку. Проведите концы к углам. Это считается самым безопасным решением для сауны.
Установка колосниковой решетки
Лучше всего уложить переднюю стенку печи для сауны на полную высоту. Затем установите колосниковую решетку и прикрепите дверцу для золы. Колосник должен располагаться на расстоянии 8-12 см от чугунной рамы и дверцы топки. Дрова будут загружаться глубоко в топку, а воздух, поступающий в плиту через зольник, будет частично охлаждать как корпус ванны, так и раму с дверцей.
Ровное горение дров позволяет готовить или даже сушить вещи, дрова или банную утварь.
Установка металлической панели
Можно уложить корпус ванны прямо на шамотный пол, но опыт показывает, что это не лучшее решение для чугунного свода. Чаще всего поверх шамота укладывают слой пушистого асбеста или асбестоцементной плиты, а сверху – толстый чугунный лист.
Проблема заключается в том, что металлический корпус ванны при нагревании расширяется и скользит по поверхности грога. Это приводит к образованию трещин. Можно сделать контур из чугунных листов, но листовой металл более долговечен и в помещение бани попадает гораздо меньше газа.
Установка на фундамент

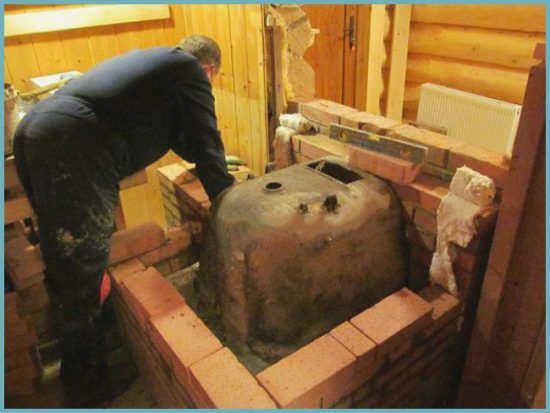

Следующий шаг – установить корпус ванны на металлический лист и прижать его к передней стенке банной плиты. Оставшиеся зазоры уплотните асбестовым шнуром. Зазоры вокруг корпуса следует уплотнить таким же образом.
Возможные трудности во время эксплуатации
Конструкция банной печи настолько проста, что проблем с ее эксплуатацией практически не возникает. Конечно, при аккуратном обращении с чугунной банной плитой свод.
Нельзя допускать следующих ситуаций:
- Заливать верхнюю плиту плиты холодной водой. Температурный шок приведет к появлению трещин в кладке экрана;
- Позволяет воде проникать в песчаный слой теплоизоляции. Влага легко проникает через песок к основанию, в которое вложен асбест, и быстро разрушает его, превращая в порошок.
Также лучше не класть на плиту моющие средства, мыло или дезинфицирующие средства. Если что-то из этого попадет в песок, то при каждом нагревании сауны воздух будет наполняться резким химическим запахом. Единственный способ избавиться от этого запаха – заменить изоляцию плиты сауны.
