Печь из дисков автомобиля для казана - строительство и ремонт

Вырежьте переднюю часть

Содержание

Котел из автомобильных дисков своими руками

Казан из автомобильных дисков – это самый простой способ сделать казан для приготовления не только восточных блюд. Такой казан используется для приготовления блюд любой кухни на открытом огне. Простота конструкции позволяет выполнить работу самостоятельно, имея базовые навыки работы с электросваркой.

Катушка

При выборе диска для будущей печи важно учитывать размер котла. Для больших котлов может подойти диск от колеса грузовика диаметром 500 мм и высотой 250 мм. Для небольшой печи можно использовать штампованные детали от автомобилей.

Особенности конструкции

Преимуществом этой конструкции является ее простота и возможность создать отличный очаг без необходимости покупать дорогие материалы. Нет необходимости покупать листы стали, размечать или вырезать детали болторезом. Затем мы прихватываем, прихватываем и выполняем другие железные работы.

Казан состоит из нескольких ободов колес, сваренных вместе. Если котелок небольшой, то его можно установить на передней стороне диска. Для этого детали располагают так, чтобы задние стороны были обращены друг к другу. Для установки казана среднего размера вырезается место с крепежными отверстиями для диска.

Большой тахан можно установить с задней стороны диска. В этом случае лицевая сторона полностью вырезается, а затем части соединяются вместе. Диск с вырезанной частью стыкуется с задней частью другой детали. Такая конструкция обеспечивает достаточное пространство для добавления дров в очаг.

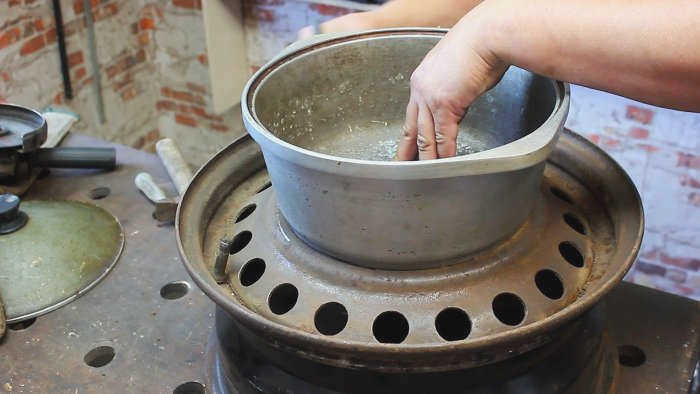

Пример казана для приготовления пищи, изготовленного из домашних дисков

Такая конструкция имеет ряд преимуществ:

Толстый металл дисков продлевает срок службы домашнего казана. Стенки не горят при нагревании и не деформируются под воздействием высоких температур;
Казан изготавливается из отходов производства, поэтому для его изготовления требуется всего несколько электродов и шлифовальный круг. Остальные материалы можно найти у любого домашнего умельца;
При установке без ножек – конструкция устойчива;
обогреватель прослужит долго даже при частом использовании;
можно установить дополнительный диск и увеличить объем плиты без дополнительных затрат;
На плиту можно ставить любую посуду подходящего размера;
устройство имеет высокую теплоотдачу, поэтому его можно использовать для обогрева гаражей или хозяйственных построек на приусадебном участке.

Инструменты и материалы для работы

Чтобы сделать собственную плиту, вам понадобится обычный набор из арсенала домашнего мастера: рулетка, наждачная бумага и гаечные ключи, а также:

1 метр прямоугольной трубы;
3 больших винта и гайки;
кусок проволоки диаметром 8 мм;
4 гайки x 10;
шлифовальная машинка с насадками для обработки металла;
сварочный аппарат, электроды и средства защиты (маска, перчатки, фартук).

Что касается самих дисков, то для казана вам понадобятся только два. Радиус зависит от размера кастрюли, в которой вы будете готовить. Для маленького котелка достаточно двух дисков от легковых автомобилей со стандартным радиусом 13 или 14. Для большого котелка на большую компанию можно даже найти колеса от грузовика.

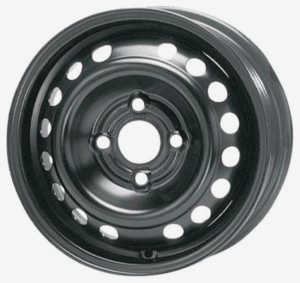

Совет: лучше приобретать штампованные стальные обода, тогда как литые долго не прослужат – их делают из алюминиевых сплавов, которые не устойчивы к высоким температурам.

Как сделать обод для печи

Самым сложным инструментом для предстоящих работ является сварочный аппарат. Во-первых, он есть дома не в арсенале каждого мастера. Во-вторых, работа с ним требует особых навыков и мер предосторожности. Поэтому мы предлагаем два способа изготовления казана для варки – с использованием сварочного аппарата и без него.

В обоих случаях следует начать с работы над самими колесами. Подержанные колеса выглядят одинаково: металл может быть почерневшим, иметь отслаивающиеся остатки краски или очаги коррозии. Чтобы избавиться от этих дефектов, проблемные места необходимо зачистить наждачной бумагой. Если диски были окрашены, их можно запечь в огне или использовать растворитель.

Метод сварки

Работы следует выполнять поэтапно следующим образом:

Поверхность для сварки

Начните с изготовления верхней части плиты. Установите один из дисков так, чтобы сторона с крепежом была сверху. С помощью шлифовальной машины вырежьте ровный круг (используйте отверстия для винтов в качестве ориентира). Это будет варочная поверхность, а также основание, удерживающее казан в плите. Отшлифуйте периметр с помощью грубой бумаги или той же шлифовальной машины.

Важно: не повредите сам диск при использовании шлифовальной машины. Оставьте зазор не менее 2 см от края обода до выреза в варочной панели. Этот зазор необходим для того, чтобы казан можно было легко установить и чтобы пламя равномерно охватывало стенки.

Сварка корпуса

Теперь возьмите второй диск и поверните его крепежной стороной вниз – это будет дно плиты. Положите на него подготовленную верхнюю часть так, чтобы поверхность с вырезанным кругом оказалась сверху. Сделайте круговой шов на краю диска и зачистите шов шлифовальной машинкой. Каркас печи готов!

Печь с ободом для казана

Казан – очень важный прибор для комфортного проживания на природе. Практически ни одно мероприятие на природе не обходится без приготовления чего-нибудь вкусного в казане.

Вы можете купить казан в магазине, но, потратив немного свободного времени, вы можете сделать его и сами. Основным материалом для казана являются спрессованные автомобильные колеса. Диаметр колес зависит от размера казана. Более подробно о том, как сделать подобный казан-скороварку, можно прочитать в этой статье.

Процесс изготовления казана-скороварки:

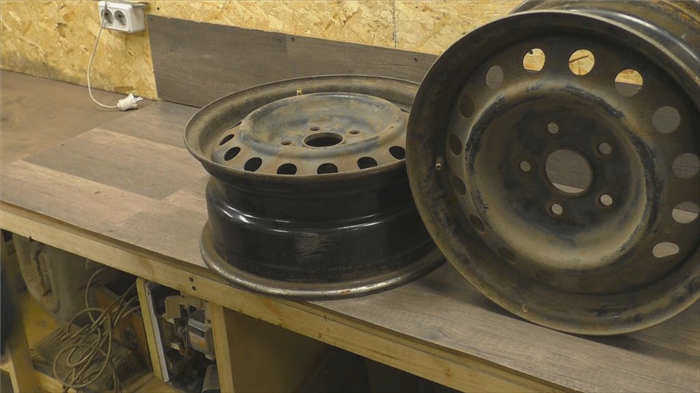

Для выполнения этого задания вам понадобится пара штампованных обручей. Я буду делать казан емкостью 12 литров, поэтому я выбрал R14.

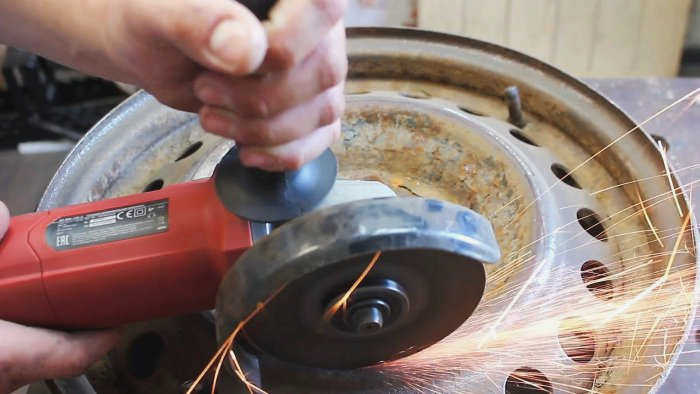

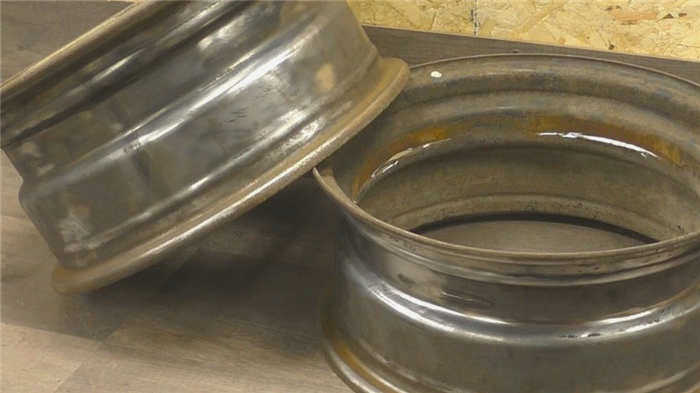

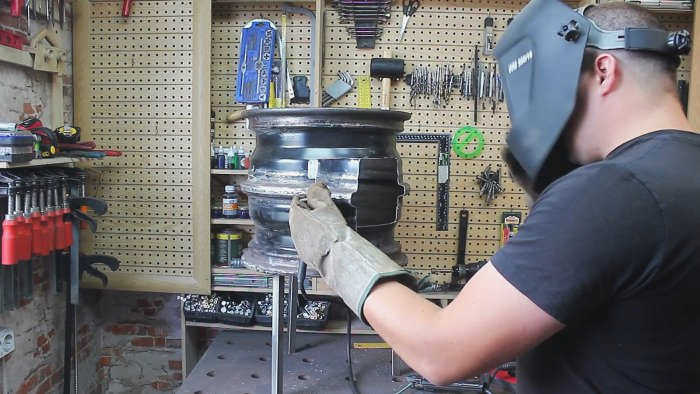

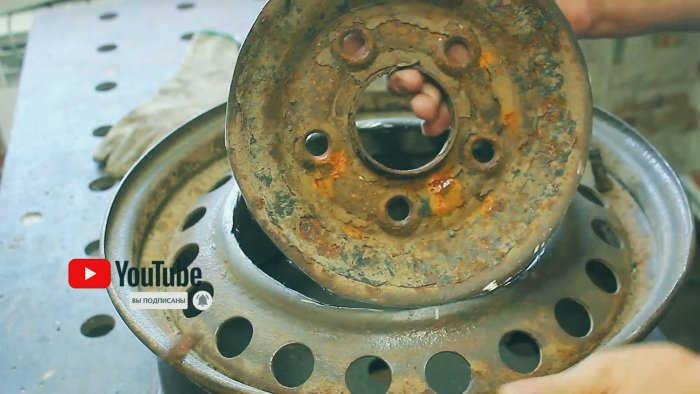

Первое, что нужно сделать, это вырезать среднюю часть одного из ободов. Это очень просто, достаточно срезать сварные швы на внутренней стороне диска.

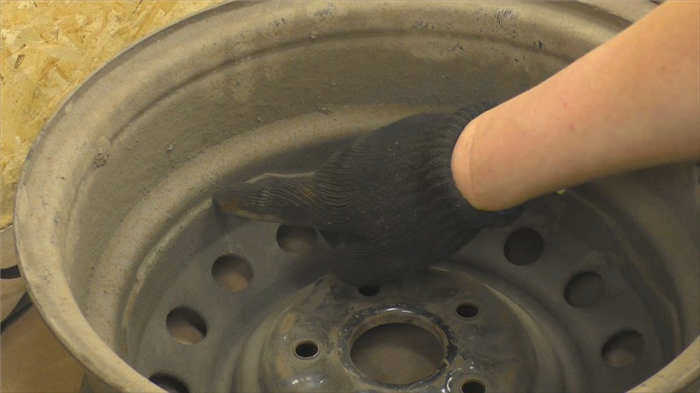

Я удалил краску с обоих дисков одновременно.

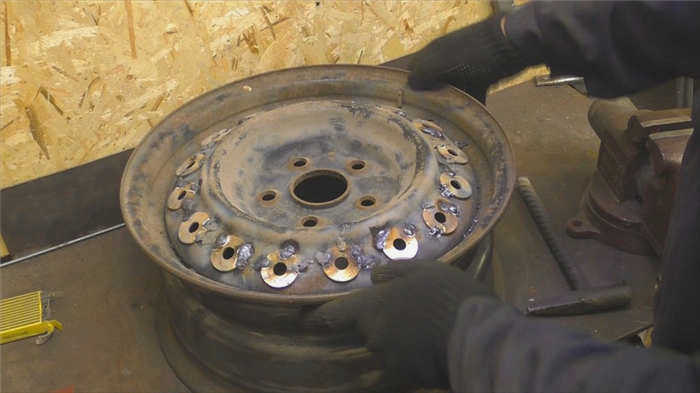

Затем я приварил шайбы к отверстиям всего диска, уменьшив таким образом диаметр отверстий.

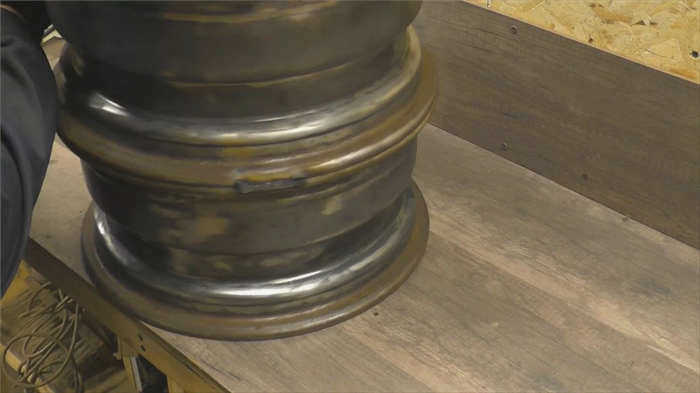

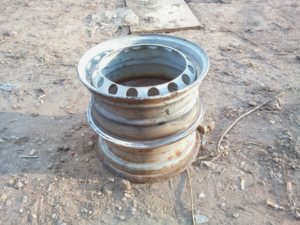

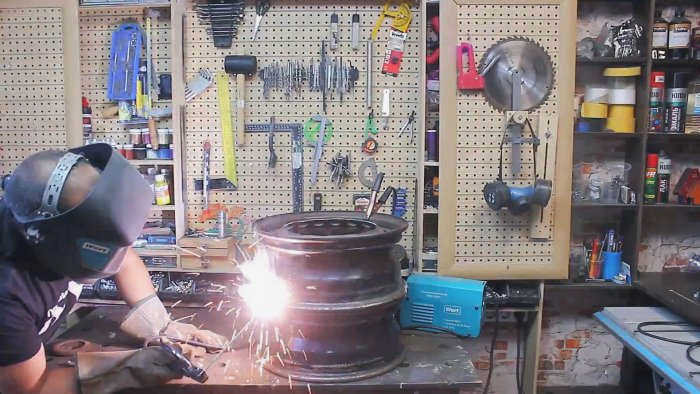

Затем я сложил диски друг на друга и сварил их вместе.

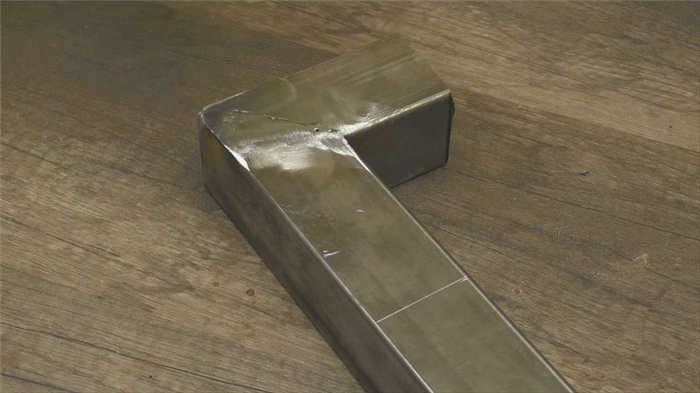

Для следующего шага мне понадобится профильная труба 50х50. Из нее я делаю вот такой угловой кронштейн.

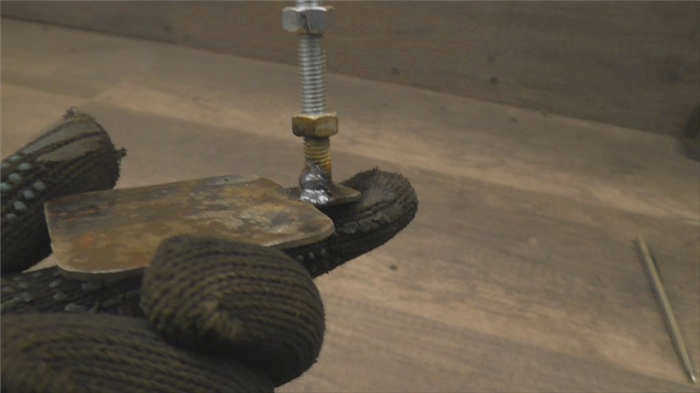

Затем я вырезал квадрат из куска листового металла и приварил к нему кусок дюбеля. На дюбеля я надел пару гаек.

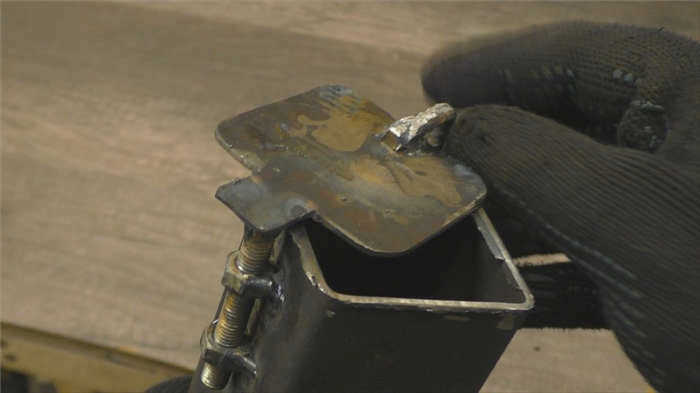

а затем приварил их к трубе с профилем 60х60. Вот так я сделал регулятор пламени

способ изготовления

Дисковую плиту легко сделать своими руками. Перед началом работы подготовьте следующие материалы и инструменты:

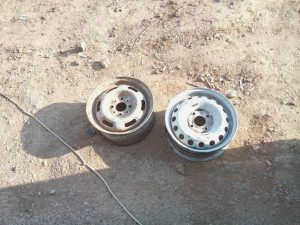

два автомобильных диска размером 13-15
дверные петли;
сварочный аппарат;
шлифовальная машинка с металлическим диском.

Работы следует проводить на открытом пространстве. Желательно убрать все легковоспламеняющиеся предметы, чтобы соблюсти противопожарные нормы. При резке дисков будет много искр.

Существует два основных способа установки такого очага:

В первом случае используются диски с одинаковым радиусом. Они должны плотно прилегать к краю обода, чтобы детали были надежно закреплены и образовывали плотную конструкцию. Во втором случае потребуются компоненты с разными диаметрами, чтобы один подходил к другому. Максимальная разница в колесах не должна превышать 2 размеров.

Метод сварки

Сборка конструкции осуществляется в следующие этапы:

С помощью шлифовальной машинки вырежьте круг в первом колесе. Он будет использоваться в качестве варочной поверхности и крепиться сверху. Оставьте не менее 2 см по краю обода.
Второй диск будет использоваться в качестве углубления. Его следует перевернуть вверх дном с помощью крепежа. Он будет использоваться в качестве нагревателя.
Установите два обруча так, чтобы они плотно прилегали друг к другу.
Скрепите края, сварив их по кругу. Зашлифуйте оставшийся шов шлифовальной машинкой.
Вырежьте отверстие в нижнем диске для очага. Отверстие должно быть не более 25 см в длину и до 15 см в высоту.

Корпус полностью готов. Вырезанную часть обода можно использовать в качестве дверцы. Для этого к краю отверстия в корпусе приваривается петля, а к другому краю приваривается дверца и небольшой винт, служащий ручкой. Это позволит удержать пламя внутри и предотвратить вылет углей наружу.

Дополнительные предложения

Чтобы усовершенствовать конструкцию, ее можно дополнить дымоходом. Для этого потребуется труба диаметром не менее 10 см и сварочный аппарат. Сделайте небольшой вырез в задней части банной плиты. Металлическая труба вставляется под углом в вырез, а затем закрепляется сварочным аппаратом по краю шва. Это позволит лишнему дыму выходить наружу, чтобы он не попал в пищу.

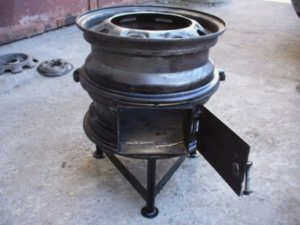

Высота конструкции составляет менее 1 м. При необходимости ее можно поднять, предварительно сделав треногу из металлического профиля для казана с дисками. Ножки длиной от 30 до 50 см привариваются по кругу к нижнему краю, делая основание устойчивым.

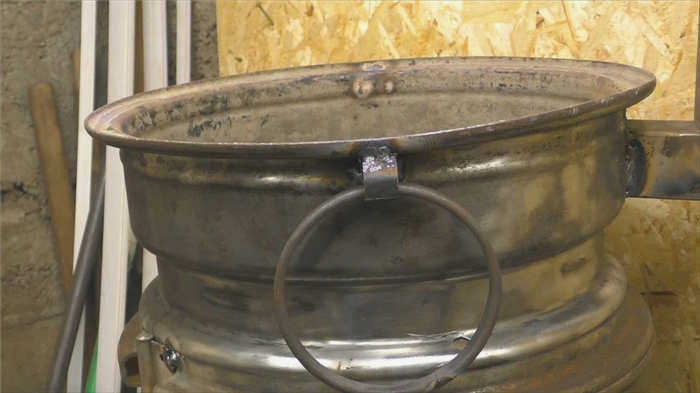

Переносной штатив можно изготовить, приварив ножки к кругу, вырезанному из листовой стали по радиусу плиты. По бокам следует прикрепить металлические ручки, чтобы плиту было легче переносить. Их следует приварить к верхнему диску. Если плита собирается с помощью сварки, то лучше использовать ручки.

Диски должны быть приварены один к другому, чтобы обеспечить хорошую тягу. Дверца в топке обеспечивает лучший нагрев конструкции, а также нагревает котел сверху. Если используется отдельный штатив, то к нижней стороне банной плиты необходимо приварить металлическую пластину. Конструкция должна быть устойчивой. При использовании метода крепления не рекомендуется оставлять зазоры, в которых диски могут оставаться подвижными.

Конструкция казана-плиты из автомобильных дисков довольно проста. Такое изделие позволяет в полной мере насладиться вкусной едой, приготовленной на открытом огне. Это не требует много времени, усилий или денег.

Как сделать переносной казан из колесных дисков

Для приготовления пищи на улице в казане можно сделать переносную печь из старых колесных дисков. Это гораздо проще, чем делать стену, к тому же такую печь можно хранить, когда она не нужна, или взять с собой на пикник.

Материалы:

штампованные обода – 2 шт;
дверные петли – 2 шт;
термостойкая краска;
дюбель М8;
любая проводка.

Обода очищаются от грязи и отслаивающейся ржавчины. В одном из них вырезается отверстие под имеющийся котел.

Затем они свариваются вместе так, чтобы стороны с отверстиями были обращены наружу.

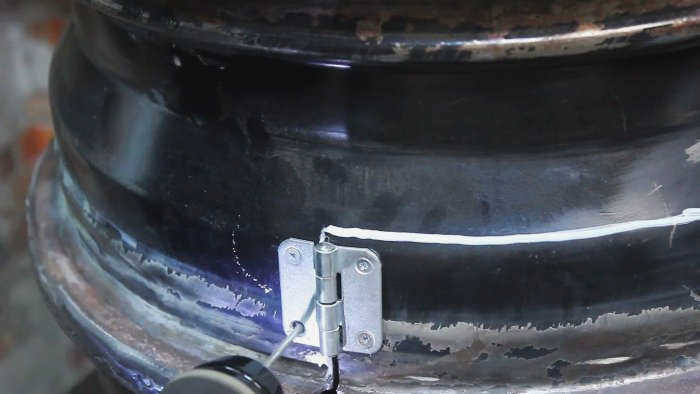

По бокам приваренных дисков вырезается дверца для загрузки дров. Сначала ее необходимо обрезать по высоте и установить дверные петли.

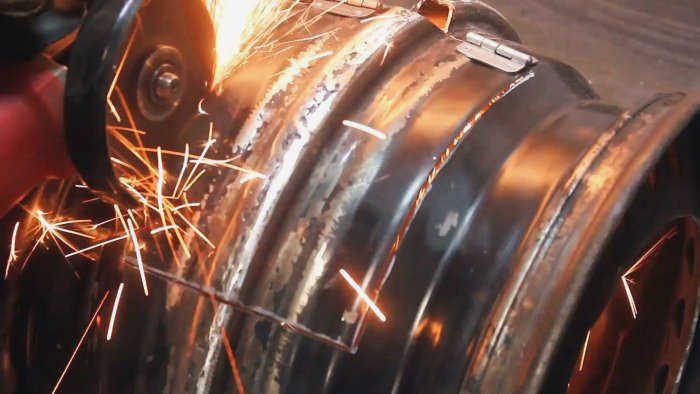

Затем на шве между внешними сторонами необходимо сделать клиновидный вырез, так как этот выступ будет препятствовать открыванию дверцы. Затем дверь полностью вырезается.
