Печь на пеллетах своими руками

Этот тип агрегата только приобретается. Он сложен тем, что имеет встроенный элемент управления.
Кроме того, горелка оснащена датчиками. Программа регулирует подачу топлива.

Принцип работы пеллетного котла – современного варианта твердотопливных котлов

Пеллетные котлы – это наиболее экологичные и простые в обслуживании отопительные приборы, в которых подача топлива может быть легко автоматизирована. Основной принцип работы котла основан на автоматической подаче пеллет в камеру сгорания и сжигании пеллет – прессованных древесных гранул или пеллет из сельскохозяйственных отходов.

Осень

Котлы могут быть специализированными (работающими на одном виде топлива), универсальными (работающими при необходимости на нескольких видах топлива), комбинированными (имеющими несколько топок и работающими на нескольких видах топлива).

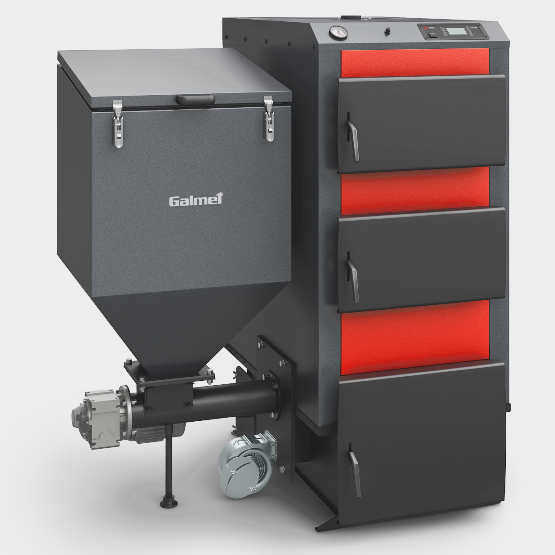

Котлы, работающие исключительно на пеллетах

Самое простое устройство – специализированный пеллетный котел. Работа пеллетного котла позволяет создать практически автономную систему отопления – ведь пеллеты в накопительный бак можно загружать 1 раз в течение нескольких дней, автоматика регулирует частоту включения и температуру теплоносителя.

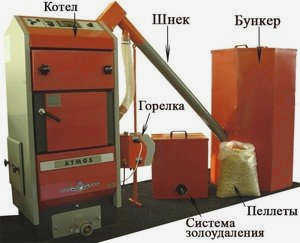

Прибор

• бак для пеллет;
• Корпус, оснащенный теплообменником, плитой и горелкой;
• Устройство подачи пеллет из бака в горелку;
• Автоматическая система управления.

Совместная работа компонентов котла обеспечивает автономную работу отопительного прибора.

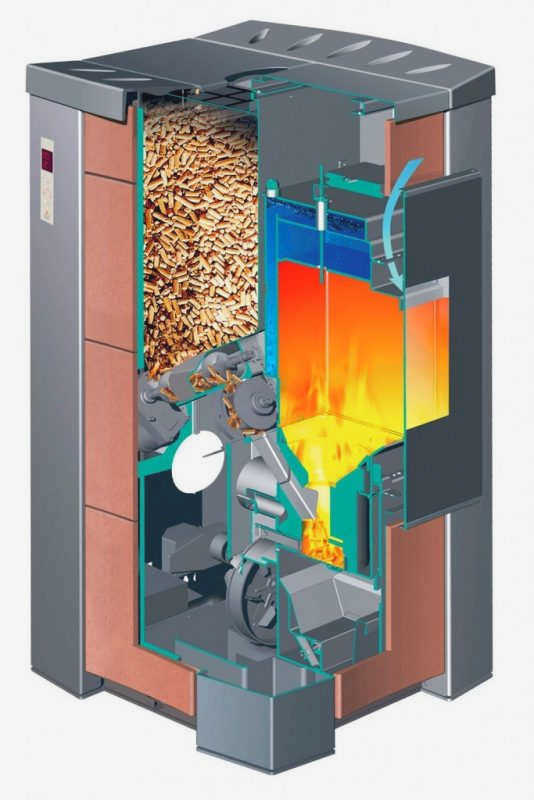

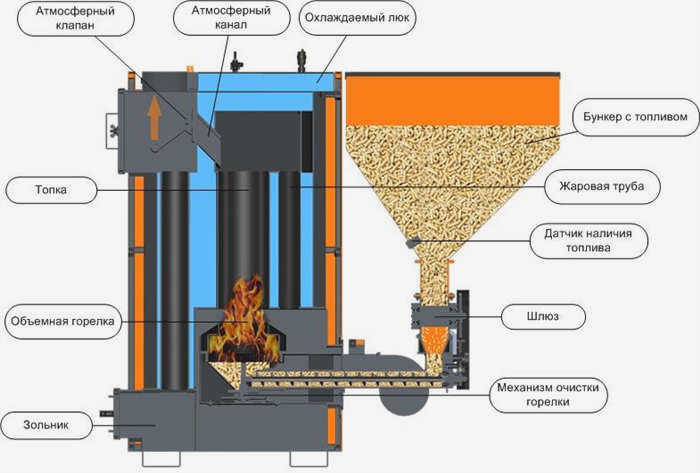

Схема устройства и принцип работы пеллетного котла

Принцип работы

1. Пеллеты загружаются в бункер вручную.
2. Шнековый транспортер автоматически подает пеллеты в горелочное устройство.
3. Пеллеты зажигаются с помощью запального устройства (ТЭН), воздух подается через форсунки в плиту.
4. Топливо сгорает в плите, теплообменник забирает тепло из плиты и нагревает теплоноситель.
5. Зола собирается в отдельную емкость, очищается вручную раз в 5-7 дней.

Топливо в пеллетных приборах подается снизу и сгорает постепенно сверху вниз. Процесс горения происходит медленно, чтобы топливо сгорело как можно полнее. Температура в камере сгорания зависит от скорости горения – она регулируется автоматикой путем уменьшения или увеличения подачи воздуха. Автоматическое регулирование скорости горения обеспечивает заданную температуру в здании.

Типы устройств

В качестве топлива в конструкциях используются пеллеты. Они представляют собой спрессованные брикеты, изготовленные из опилок, стружек, торфа, жмыхов и многих других отходов производства.
В зависимости от площади отопления выпускаются котлы различной мощности. Те, которые используются в жилых помещениях, называются каминами.

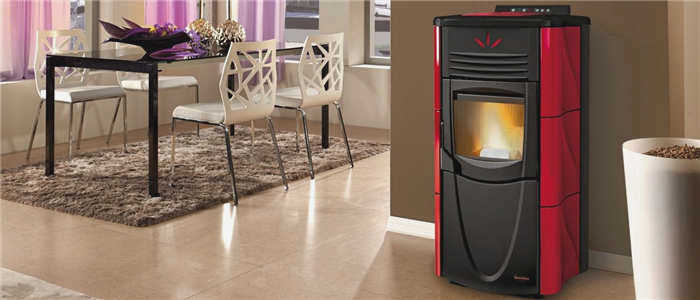

Пеллетные камины

Пеллетный камин имеет мощность от 6 до 15 кВт. Он используется для обогрева одной комнаты или небольшой площади.

Он бывает трех типов:

• Конвекционный тип. Нагревают только окружающий воздух.
• Оснащены водяным контуром. Нагревают воздух и воду.
• Используют в качестве топлива не только пеллеты, но и древесину.

Пеллетные котлы

Пеллетный котел используется для отопления промышленных зданий или больших жилых домов. Их мощность варьируется от 15 до 100 кВт.
Для таких котлов предназначено отдельное помещение или подвал.

Они делятся на 3 типа:

• Пеллетные.
• Оборудованы колосниковой решеткой. В качестве топлива используются опилки или дрова.

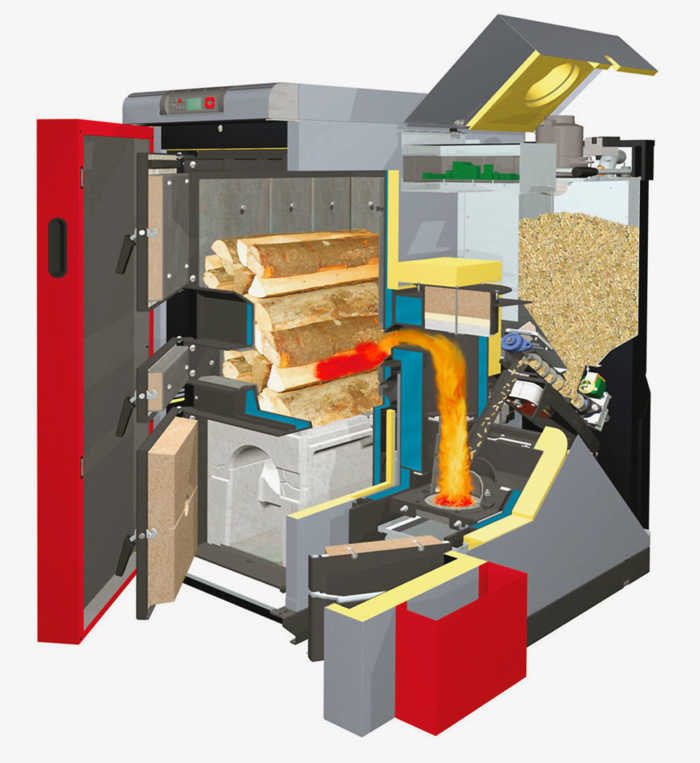

• Комбинированные или универсальные котлы. Могут использоваться как дрова, так и пеллеты.

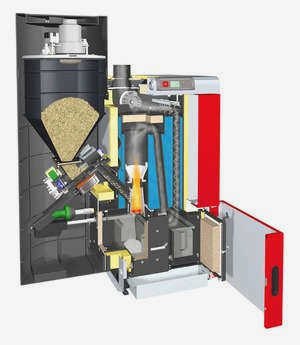

Принцип работы

Пеллетная плита состоит из следующих компонентов:

• Корпус.
• Горелка.
• Плита.
• Теплообменник.
• Топливный бак.
• Вентилятор.
• Дымоход.

Основным элементом конструкции является горелка, управляемая автоматической системой. Горелки делятся на 2 типа:

Факельная. Это труба, которая образует камеру сгорания. С одной стороны шнек подает пеллеты потоком воздуха, а с другой стороны находится струя пламени.

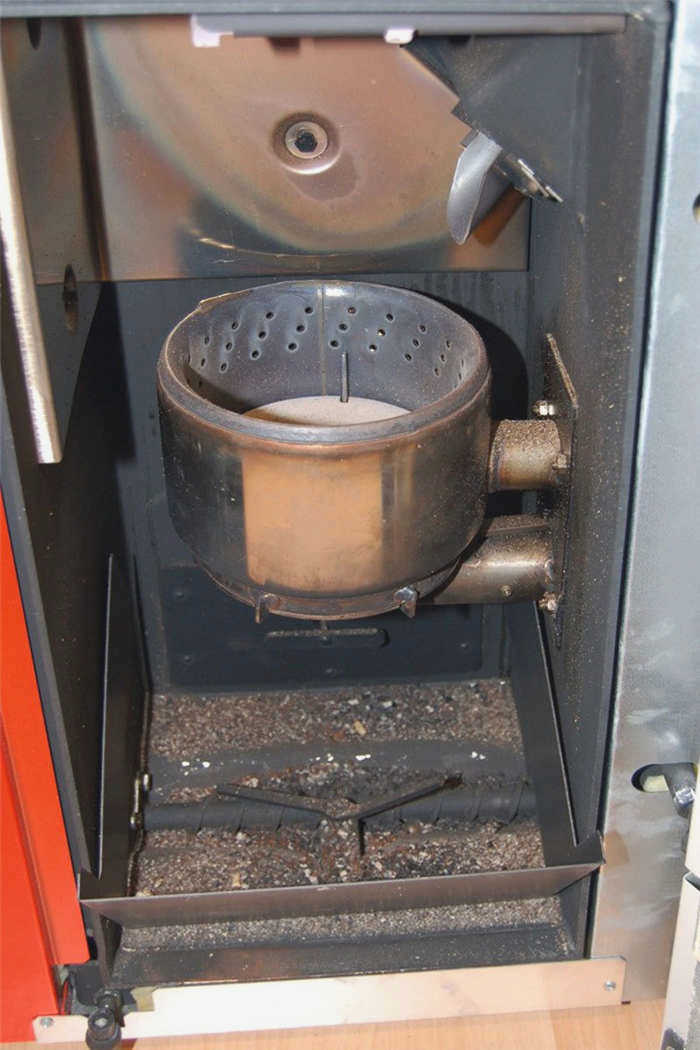

Реторта. Горелка имеет форму чаши. Топливо подается снизу через шнек. Сбоку находится вентилятор, который нагнетает воздух. Для этого в чаше имеются отверстия. Пламя направлено вертикально вверх.

Вентилятор и шнек интегрированы в конструкцию горелки. Розжиг и горение обеспечиваются фотоэлектрическим датчиком, свечой накаливания и платой управления.

По команде шнек перемещает партию пеллет в камеру сгорания. В соответствии с программой включается вентилятор и начинает работать элемент накаливания. Происходит розжиг пламени. Как только фотосенсор фиксирует стабильное горение, блок управления останавливает раскаленный элемент. Затем циклы продолжаются в соответствии с заданной программой.

Камера сгорания изготовлена из стали или чугуна. В нагреватель встроен теплообменник. Он состоит из труб, через которые проходит дым и горячие газы, нагревая воду. Из теплообменника выходят патрубки для подключения к системе отопления.

Изготовление своими руками

При выборе пеллетного котла следует учитывать два важных фактора. Первый предполагает использование уже готового заводского варианта. Однако здесь вам придется смириться с тем, что конструкция не будет приспособлена к вашим индивидуальным условиям. Поэтому вам придется приспосабливать к ней окружающую обстановку.

С самодельными вариантами дело обстоит совершенно иначе. Ведь вы можете сделать пеллетный котел своими руками, учитывая все нюансы конкретных условий. И таким образом создать устройство, полностью соответствующее всем требованиям.

Если само топливо вызывает недоумение, стоит понять, что пеллеты – это переработанный продукт из древесины и сельскохозяйственных отходов с высокой эффективностью производства тепла и экономическими преимуществами.

Это топливо также является экологически чистым, поскольку оно

• оно не вызывает загрязнения воздуха
• не требует закупки топлива, что влечет за собой вырубку деревьев;
• в выхлопных газах отсутствуют вредные вещества.

Важно знать, что пеллеты необходимо хранить по определенным правилам, так как они легко воспламеняются, что может привести к пожару.

Стоит также упомянуть о долговечности таких установок. Ведь собранная вручную модель из стали может прослужить без ремонта 15-20 лет. Если материал – чугун, то эти показатели возрастают до 50 лет. И это практически вечное устройство, способное безотказно служить человеку долгие годы.

Инструкция по установке

При изготовлении пеллетных котлов своими руками важно учитывать, что основная конструкция состоит из нескольких главных частей. Но каждую из этих частей лучше изготавливать отдельно от всего агрегата. Поэтому условно разделите будущую плиту на: горелку, корпус с теплообменником, топливный бак, шнековый механизм и бункер.

Читайте также:
Автономные регистры отопления из стальных труб

Исходя из этого, можно приступать к созданию отдельных частей, которые могут иметь различные конструктивные особенности и чертежи. Все зависит от выбранной модели и индивидуальных требований.

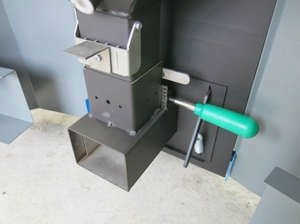

Конструкция горелки

Лучшими материалами для горелки являются сталь и чугун. Эта часть нагревателя размещается непосредственно внутри устройства. Функции и характеристики могут меняться в зависимости от многих факторов. Поэтому эта часть проектируется и собирается отдельно.

Для того чтобы полученная деталь соответствовала всем стандартам безопасности, необходимо, чтобы ее проверил специалист. Только компетентный человек может дать хорошую оценку надежности и безопасности устройства, учитывая все нюансы специфики.

Домашнюю горелку желательно оснастить системой розжига, которая может быть ручной или автоматической. Во втором варианте дополнительно используется вентилятор.

Факельная горелка выгодно отличается от других прототипов. Она не очень мощная, но небольшие размеры делают ее оптимальным вариантом для бытовых установок.

Если вы хотите приобрести именно этот компонент пеллетного котла из-за его кажущейся сложности, стоит подумать заранее, так как готовая заводская горелка будет стоить около 75 000 рублей. Хотя на цену может влиять мощность, тип розжига, размеры и используемые материалы. Поэтому цена может быть как больше, так и меньше. Однако, если воспользоваться имеющимися чертежами, собрать такую конструкцию своими руками гораздо проще, чем может показаться.

Описание конструкции котла

Если покупать автоматизированное оборудование для отопления дома пеллетами, то можно потратить до 3 000 у.е., что очень дорого. Более бюджетная, но надежная конструкция будет стоить около 500 у.е. Вы также можете изготовить ее самостоятельно, что позволит сэкономить немало денег.

Но прежде чем приступить к работе, следует хорошо изучить конструкцию пеллетной горелки. Ее основная задача – обеспечить стабильность пламени и равномерное сгорание опилок. Также следует уделить внимание регулированию интенсивности горения.

Читайте также:
Экономичные электрические батареи для отопления загородного дома

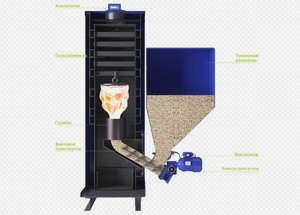

Основные конструктивные элементы изделия следующие:

• камера сгорания;
• бак для загрузки твердого топлива;
• шнековый транспортер для подачи топлива;
• вентилятор, нагнетающий воздух в камеру.

Объем цилиндра определяет, как долго может работать автоматический котел. Вентилятор управляется электронным блоком управления. Интенсивность сгорания топлива напрямую зависит от интенсивности подачи воздуха.

Необходимо хорошо подготовиться, чтобы собрать опилочную горелку своими руками, чертежи можно найти в открытых источниках. Устройство является энергонезависимым, без электрического блока, вентилятора и транспортера оно работать не сможет.

Принцип работы пеллетной горелки заключается в следующем:

• когда первая партия опилок попадает в камеру, она поджигается при минимальной подаче воздуха;
• когда первая партия пеллет прогорает, подача воздуха увеличивается и огонь усиливается, таким образом, камера сгорания нагревается;
• топливо подается небольшими порциями, подача воздуха нормализуется и пламя усиливается;
• Как только горелка начнет работать стабильно, топливо будет выходить небольшими порциями и эффективно нагревать котел.

Изготовление прибора

Существует несколько вариантов конструкций, которые можно сделать в домашних условиях. Существуют различные чертежи пеллетной горелки своими руками, где нужно указать размеры каждой детали и подготовить необходимые для работы материалы. К ним относятся:

• Труба на основе жаропрочной стали (круглой или квадратной формы);
• лист жаропрочной стали для поддона;
• листовой металл для наружного кожуха;
• листовая сталь для фланцевой пластины толщиной 3 мм и более
• стальная труба;
• подшипники;
• шнек;
• электродвигатель для топливного конвейера
• электрический вентилятор
• редуктор
• гибкий шланг;
• инструменты для металлообработки и монтажного крепежа.
