Печь на солярке для жилых помещений

В качестве корпуса можно использовать части старого газового котла. Корпус котла следует распилить на две половины. Одна из них будет нижней частью плиты, а другая – верхней. В ней необходимо увеличить форсунки, чтобы подача дизельного топлива в смесительную камеру, а затем в камеру сгорания была свободной. Система воздушных каналов может быть преобразована в дымоход. Остается только разместить топливный бак, и плита готова.

Особенности топливной плиты ручной работы

Дровяная печь ручной работы – необходимая вещь в гараже. Если у вас есть достаточные знания и инструменты, то иметь дровяную плиту – хорошая идея. Имея достаточные знания и необходимые инструменты, можно изготовить самодельные конструкции, вариаций которых существует множество. В зависимости от размера гаража можно установить печи разных размеров: большие плиты и мини-плиты для армии.

Бытовой солнечный нагреватель – лучший вариант для гаража. В отличие от примуса, топливо проходит через фитиль. Устройство можно использовать в любых условиях. В качестве топлива используется дизельное топливо или парафин.

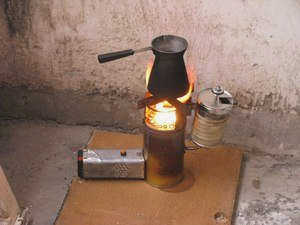

Если гараж отапливается другой жидкостью, то дизельный обогреватель также можно использовать в качестве дополнительного источника тепла. Сам по себе он также хорошо выполняет свою функцию. Кроме того, столешницу можно легко приспособить под кухонную поверхность, где можно поставить чайник или приготовить еду. Это простая усовершенствованная парафиновая газовая горелка.

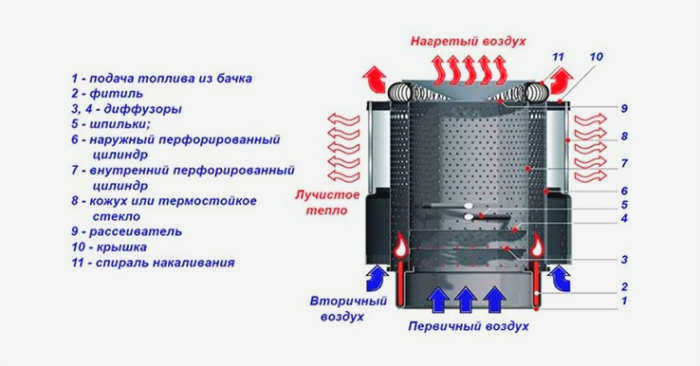

Как покупные, так и самодельные изделия состоят из следующих частей:

• Баллон, который можно отсоединить;
• сменный блок с фитилем;
• регулировочный винт;
• горелка;
• спираль;
• отражатель;
• дымоход.

Все детали помещены в корпус. Для этого используется бочка, лист или газовый баллон.

Горелка размещается в центральной части конструкции. Топливо поступает из резервуара, расположенного сзади, и самотеком попадает в чашу фитиля. Поток регулируется винтом. Когда топливо нагревается и газифицируется, пар попадает в камеру. В верхней части камеры находится спираль, которая нагревается до 800 градусов Цельсия. Тепло равномерно распределяется по всему гаражу благодаря дефлектору. Продукты сгорания отводятся через дымоход.

Преимущества и недостатки

Солнечный обогреватель для гаража имеет ряд преимуществ и недостатков.

Читайте также:
Пленочный инфракрасный обогреватель для дома: характеристики товара

К преимуществам относятся:

• равномерность распределения тепла;
• простота в обслуживании;
• низкая стоимость бытового прибора;
• малый вес и небольшие габариты;
• экономичность;
• безопасность.

Недостатки немногочисленны и включают в себя образование запаха. Поэтому помещение необходимо регулярно проветривать.

Виды обогревателей помещений, работающих на дизельном топливе

Для начала перечислим все разновидности отопительных приборов, работающих на жидком топливе и наиболее часто используемых пользователями:

• "солярогазовые" мини-печи мощностью 1,8-5 кВт российской марки Savo и их аналоги;
• разнообразные дизельные отопительные приборы с принудительной подачей воздуха, также известные как топливные горелки;
• простая плита прямого горения для гаража – одна из самых популярных отечественных конструкций;
• печь-капельница.

Внимание. Первые 2 типа обогревателей на дизельном топливе изготавливаются на заводе и могут быть куплены в готовом виде. Два других вида обогревателей одинаково хорошо работают на дизельном топливе и отработанном масле, но их нужно изготавливать самостоятельно.

Давайте теперь рассмотрим обогреватели по отдельности и выявим все положительные и отрицательные стороны их работы.

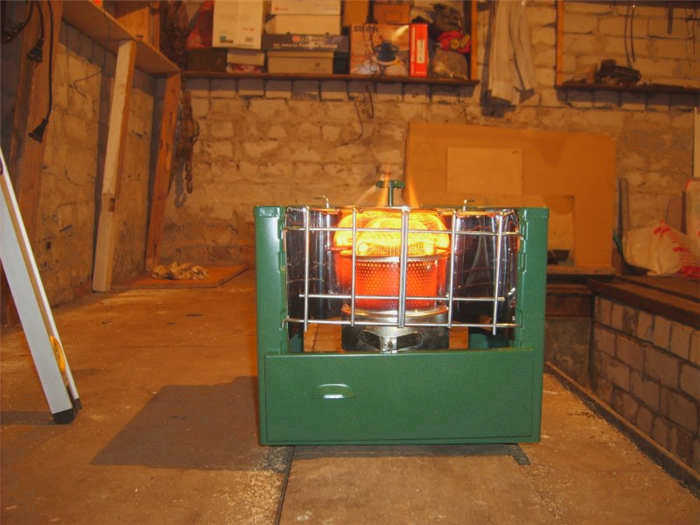

Обзор чудо-масляной плиты Savo

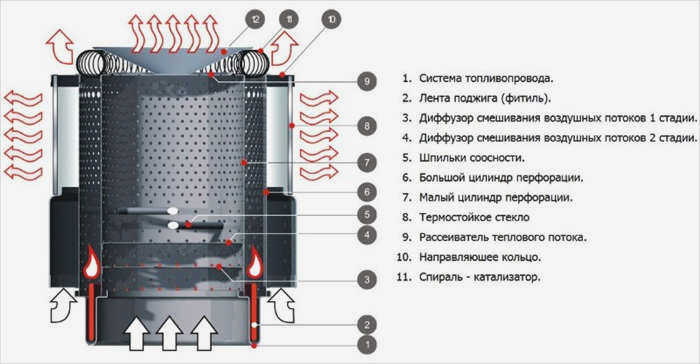

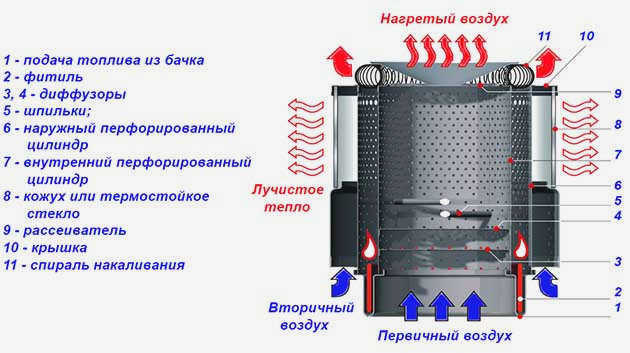

Происхождение такого броского названия неизвестно. Скорее всего, его придумали маркетологи, продвигающие продукт на рынке. На самом деле чудо-печь, работающая на топливе и парафине, является усовершенствованным потомком керогаза, использовавшегося в советские времена для приготовления пищи. Принцип работы заключается в следующем:

1. При открытии регулирующего клапана топливо поступает из бака в чашу, в которую погружены концы двух льняных фитилей.
2. Затем по закону капиллярного поднятия жидкости фитиль, свернутый на горелке, пропитывается топливом.
3. После 2-3 минут пропитки горелку зажигают спичками или зажигалкой. Горелка должна начать работать в течение 10 минут.
4. Чтобы выключить масляную горелку, закройте топливный клапан. Нагреватель полностью погаснет через 6-10 минут, когда сгорит дизельное топливо, пропитавшее фитиль.

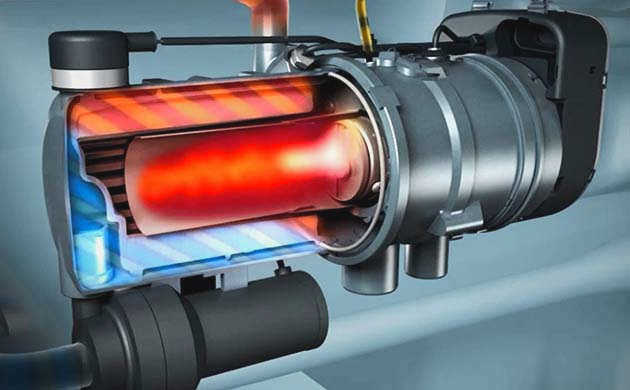

Информация о дизельных горелках

Этот тип обогревателя предназначен для обогрева больших площадей (30 м² и выше) при любых погодных условиях. Нагреватель высокого давления представляет собой воздуходувку в виде трубы, установленной на колесах для удобства перемещения. Поток воздуха создается турбиной, встроенной в торцевую поверхность трубы. Топливная горелка нагревателя располагается внутри камеры сгорания и обдувается воздухом со всех сторон. Существует 2 типа горелок:

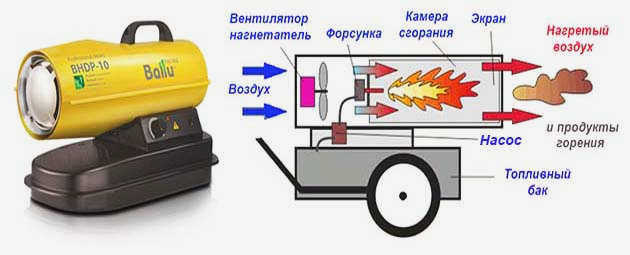

1. С прямым нагревом. Это означает, что воздух, проходящий по трубе, нагревается стенками камеры и смешивается с выходящими из нее продуктами горения, после чего газовая смесь поступает в помещение. Такой обогреватель очень эффективен, но не подходит для использования в закрытом помещении.

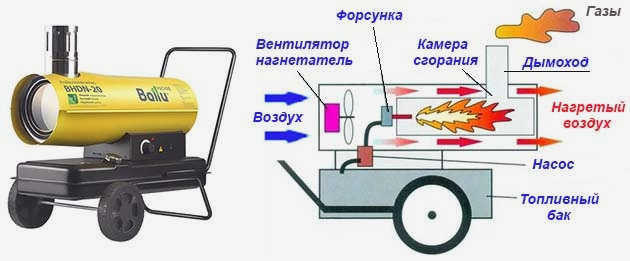

2. С непрямым нагревом. Конструкция аналогична первой, но продукты сгорания не смешиваются с потоком воздуха, а направляются по отдельному каналу в дымоход, как показано на схеме. Печь теряет эффективность, так как часть тепла уходит вместе с продуктами сгорания, но она совершенно безопасна и может отапливать жилые помещения.

Внимание. В силу своей конструкции нагреватели зависят от источника питания. Без него не включится вентилятор и автоматика обогревателя.

Перечислим основные преимущества масляных воздухонагревателей:

• Возможность обогрева больших помещений, для чего выпускаются модели мощностью от 10 до 100 кВт;
• приемлемый расход масла
• мобильность;
• поддержание необходимой температуры в помещении;
• Автоматическая защита, отключающая насос и подачу топлива к форсунке в случае перегрева, отключения электроэнергии и других аварийных ситуаций;
• Высокая скорость обогрева всего объема помещения.

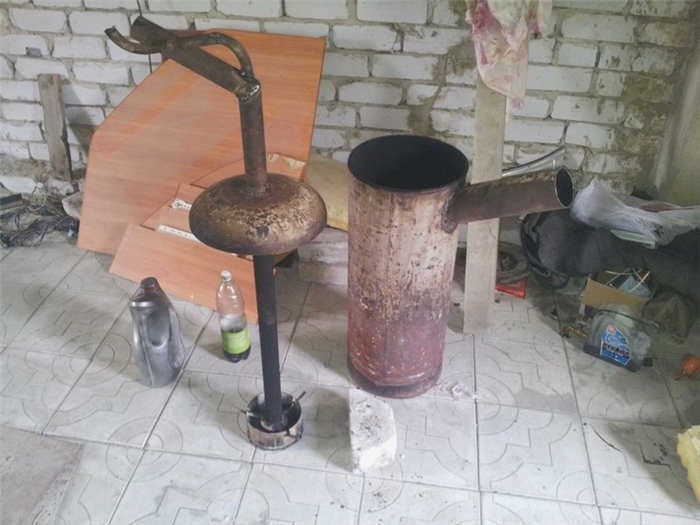

Чудо-плита своими руками

Процедура сборки мазутной плиты своими руками знакома каждому. Для ее сооружения необходимо два круглых или квадратных бака соединить вертикально трубой с отверстиями для подвода вторичного воздуха.

Этот тип обогревателя довольно популярен. Несмотря на отрицательные стороны, многие люди до сих пор используют такой чудо-обогреватель в гаражах, на складах и за городом.

В качестве дополнения. Название "чудо-обогреватель" было дано не просто так. Это название произошло от людей. Черная, густая техническая жидкость горит и вызывает пожар при контакте с водой.

Соответственно, прибор разбрызгивает горячее масло через отверстия в трубе. При использовании прибора на открытом воздухе этот недостаток незаметен.

Самодельная плита "Чудо" работает на отходах и дизельном топливе, с помощью тяги дымохода.

• Бак внизу наполовину заполнен топливом. Затем топливо поджигается через отверстие в заслонке дымохода.
• Топливо нагревается и начинает испаряться. Пары соединяются с вторичным воздухом в дымоходе и в конечном итоге сгорают в расположенном выше резервуаре.
• Продукты сгорания выводятся через дымоход.

Любой новичок, имея чертеж и необходимые компоненты (куски металла, трубы), может сварить отопительное устройство на отработанном масле и дизельном топливе.

На этом преимущества заканчиваются. Перейдем к огромному количеству недостатков:

1. такая плита выделяет копоть и едкий запах;
2. неэкономичность, расход дизельного топлива составляет до 2 литров в час, при этом нагрев минимальный;
3. высокая пожароопасность плиты, что делает обязательным наличие углекислотного огнетушителя.

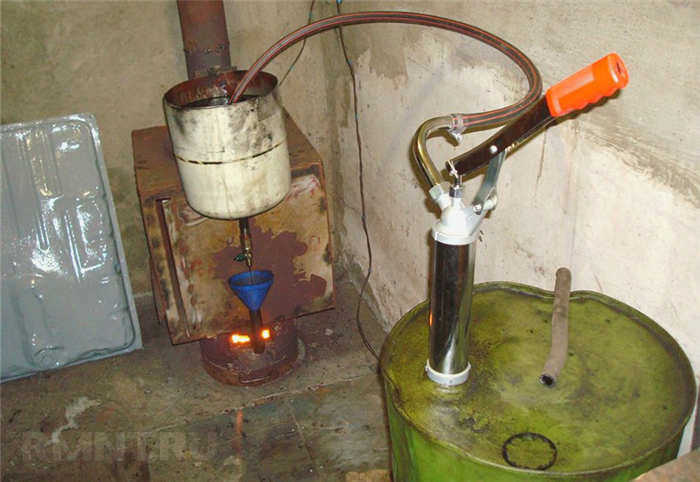

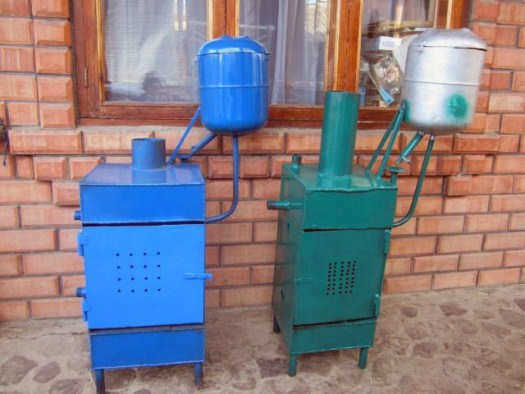

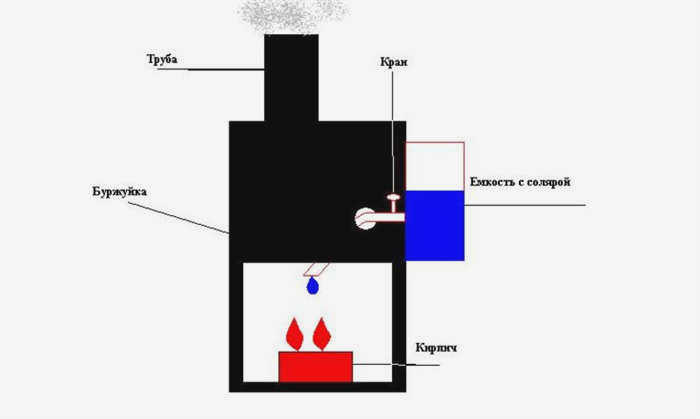

Чудо-плита капельного типа

Существует еще один тип чудо-плиты – капельная. Однако она менее популярна из-за более тяжелой установки. Корпус" печи представляет собой вертикально уложенную стальную трубу.

Днище приваривается снизу, а крышка – сверху. Трубка меньшего диаметра, или дожигатель, должна быть помещена внутрь конструкции.

Под ней устанавливается топливный бак. Затем, самотеком или с помощью насоса, подается топливо. В то же время воздух нагнетается в дожигатель с помощью вентилятора. Схема капельной плиты показана ниже.

Если говорить о преимуществах, то это, безусловно, низкий расход топлива – 200-300 г/ч. Высокий КПД, отсутствие копоти.

Однако есть и недостатки: зависимость от электричества для вентилятора и отсутствие транспортабельности. Более подробную информацию можно найти в отдельной статье.

Нюансы. Такой обогреватель в любом случае будет издавать дизельный запах, но с помощью водяного шланга агрегат можно модернизировать для использования внутри квартиры. Как реализовать такую модификацию, показано в видео ниже.

Меры предосторожности

Использование самодельных плит на дизельном топливе всегда подразумевает наличие открытого пламени. Поэтому необходимо соблюдать определенные меры предосторожности. Это позволит избежать многих неприятностей и даже трагедий. К таким мерам предосторожности относятся меры пожарной безопасности:

• Плита не должна быть установлена в местах, где возможны сквозняки (они способствуют горению смеси);
• убедитесь, что пространство вокруг плиты свободно от любых легковоспламеняющихся и горючих предметов (особенно в гараже или мастерской), а также очищено от дров (примерно 1,5 метра);
• обеспечьте доступ к огнетушителю;
• дымоход должен быть длиннее 4 метров;
• После использования плиту необходимо чистить и обслуживать;
• В жилых районах рекомендуется использовать дизельные плиты, одобренные заводом-изготовителем и имеющие специальную лицензию.

Принцип работы

Основной физический принцип, на котором работают почти все плиты, работающие на масле, заключается в преобразовании энергии сгорания в тепловую энергию. Дизельное масло обычно самотеком поступает в камеру сгорания, где оно смешивается с воздухом и нагревается. Затем эта смесь поступает в камеру сгорания. В камере сгорания она нагревает стенки или специальный нагревательный элемент, который служит теплообменником. Продукты сгорания выводятся через специальный дымоход наружу. Помимо самой плиты, этот дымоход также выполняет функцию теплообменника и нагревает воздух в помещении.

Требуется минимальное знание газовой термодинамики (чтобы понять, как образуется и горит топливно-кислородная смесь), чтобы уметь понимать основные чертежи для самостоятельного проектирования. Желательно иметь базовые знания по механической обработке черных и цветных металлов (технологии резки, сверления и сварки). Если у вас нет такого опыта, вы всегда можете обратиться к специалистам. Мазутный обогреватель можно сделать своими руками в гараже или домашней мастерской.

Конструкция из обычного газового котла

В качестве корпуса можно использовать части старого газового котла. Корпус котла нужно разрезать на две половины. Одна из них будет нижней частью нагревателя, а другая – верхней. Форсунки должны быть увеличены, чтобы обеспечить свободную подачу дизельного топлива в смесительную камеру, а затем в камеру сгорания. Система воздушных каналов может быть преобразована в дымоход. Остается только установить топливный бак, и обогреватель готов.

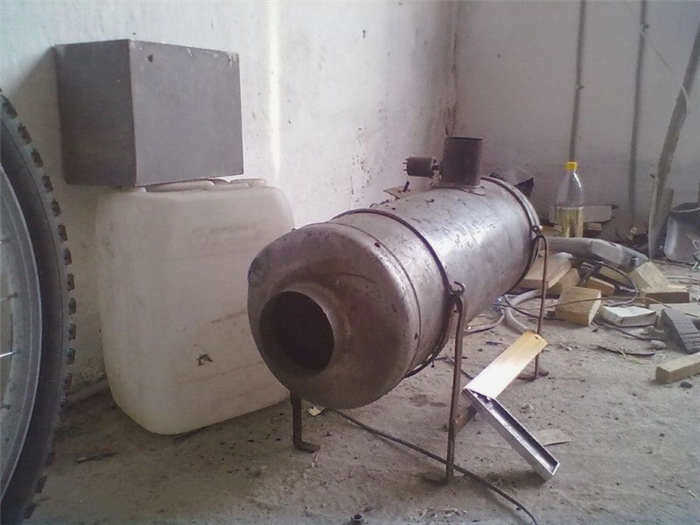

Обогреватель из газового баллона

Неиспользуемый газовый баллон можно использовать в качестве корпуса будущего обогревателя. Перед использованием убедитесь, что он пуст. Кроме газового баллона, вам понадобятся две трубы длиной 4 метра и внешним диаметром около 100 мм, емкость для хранения топлива (в среднем 10-15 литров) и две медные трубки (для изготовления горелки). Опору следует сделать из стальных уголков с полкой 200 мм. Кроме материала, вам понадобятся инструменты: дрель и сверла по металлу, шлифовальная машинка с отрезными дисками и любой сварочный аппарат. С помощью шлифовальной машины разрежьте цилиндр на две равные части. Верхняя часть – это крышка будущей плиты, а нижняя – камера сгорания. Для устойчивости всей конструкции снизу приваривают металлические уголки, которые являются ножками будущей плиты. В верхней половине плиты проделывается отверстие. В него вставляется выхлопная труба. Она должна быть надежно приварена на место. Убедитесь, что она расположена вертикально. В трубе проделывается отверстие. Оно служит регулятором забора воздуха.
