Самодельная ракетная плита своими руками (51 фото + инструкция по изготовлению)
Самодельная походная ракетница своими руками из профильной трубы: размеры, фото и подробное описание изготовления.
Приветствую! Самоделка, которую я сегодня опишу, придется по вкусу любителям отдыха на природе. Как вы уже поняли, речь в статье пойдет о создании ракетной плиты, причем это не стационарная конструкция, а складная.
Ее можно легко собрать или разобрать и взять с собой в путешествие. Конструкция компактна и легко поместится в рюкзак, не говоря уже о багажнике автомобиля.
Если кто-то из вас заинтересовался изготовлением этой плиты, прочитайте статью, посмотрите видео ниже и получите представление.
Материалы для изготовления:
- * Металлическая труба с профилем 100х100 мм (понадобится общая длина 65 см).
- * Листовой металл толщиной 2-2,5 мм,

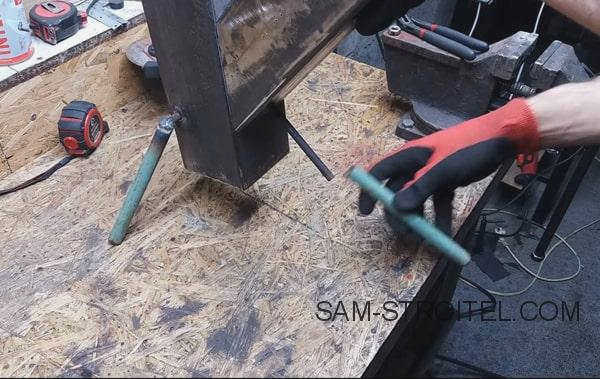

- * Круглая металлическая труба диаметром 20-25 мм (она понадобится для ножек, поэтому вы можете использовать то, что у вас есть под рукой),
- * Резьбовая шпилька М 10 (также для ножек, можно использовать болты с отрезанными шляпками, как это сделал автор),
- * металлические прутья диаметром 8-10 мм (можно использовать стальную проволоку и арматуру),
- * часть рояльной петли,
- * защелка,
- * винты, крепящие петлю и защелку,
- * термостойкая краска черного или серебряного цвета.
Инструменты:
- * шлифовальная машина,
- * сварочный аппарат,
- * тиски,
- * дрель,
- * магнитный сварочный угольник,
- * круглый напильник,
- * инструменты для разметки (квадрат, рулетка и маркер).
Информация о конструкции
Ракетная плита Robinson состоит из таких компонентов, как:
- Топливная труба.
- Труба для отвода образующегося дыма.
Особенностью конструкции является то, что топливный бак расположен не только вертикально, но и горизонтально, под углом. Расположение зависит от пожеланий человека и особенностей здания, в котором будет установлена готовая плита.
Вот как выглядит плита с факельным горением со стороны дымохода
Возможен также вариант, при котором топливный бак размещается между дымоходом и двумя отрезками горизонтальной трубы. Это делается для того, чтобы увеличить обогреваемую площадь в процессе сгорания топлива, тем самым повышая эффективность и время обогрева помещения.

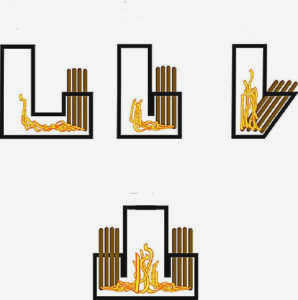

Традиционные схемы создания кухонных плит имеют:
- Плита, расположенная вертикально и соединенная с дымоходом отрезком трубы (длина которого может быть различной). Соединительный участок используется для приготовления пищи (варочная панель).
- Очаг, расположенный непосредственно рядом с дымоходом (конструкция используется, когда плита должна выполнять функцию отопительного прибора).
- Очаг, расположенный под углом к дымоходу (для удобства разжигания огня в специальной камере).
Плита может иметь два очага одновременно. Особенностью является их расположение по бокам конструкции в вертикальном положении. Трубы должны иметь большое сечение. Назначение плиты – нагрев емкости с жидкостью, которая устанавливается на специальной стойке (такой вариант используется для горячей воды).
Общий принцип работы
Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:
- В плиту закладывается твердое топливо (дрова).
- Разжигается огонь.
- В процессе нагрева под действием пламени образуются продукты сгорания.
- Они начинают двигаться по вертикальному участку дымохода.
- Подача осуществляется по специальному каналу, по которому быстро проходит уже нагретый вторичный воздух.
- Нагретые газы поднимаются к основанию трубы.
Основной принцип работы аналогичен пиролизным котлам. В результате на выходе из плиты в верхней части конструкции достигается максимально возможная температура. Используется для отопления, нагрева воды и приготовления пищи. Для удобства можно сделать специальную платформу для размещения посуды, прикрепив ее к верхней части трубы.
Важным преимуществом плиты является ее экономичность – дров и другого твердого топлива используется меньше, а КПД высокий (65%). Для повышения КПД достаточно подбросить в очаг опилки, бумагу, ветки или сухую траву.
Материалы
Материалы для изготовления собственного очага зависят от теплотворной способности топлива. В качестве основной части корпуса обычно используется обыкновенный красный печной кирпич. Топливный бак и очаг выкладываются огнеупорными кирпичами.
Если используется высококалорийное топливо (напр. уголь), огнеупорные кирпичи используются почти для всех частей конструкции. Компоненты кладки скрепляются между собой водным раствором смеси песка и глины.
Независимо от типа конструкции, для очаговой печи необходимо приобрести аксессуары для приготовления пищи:
- зольник
- колосниковая решётка
- крышка топки
- промежуточная крышка;
- дымоходная труба.
Инструменты
Для того чтобы построить ракетную печь своими руками, необходимо заранее подготовить набор инструментов для работы, который должен состоять из:
- Кельма для зачерпывания и распределения раствора. Удобнее работать инструментом с ручкой, слегка смещенной в сторону;
- кирка или молоток – кирка для грубой обработки отдельных частей кирпича;
- шлифовальные машины с алмазным диском для разрезания целых блоков на четвертинки и половинки;
- молоток с резиновым наконечником для выравнивания кирпичей в стене;
- витой шнур;
- спиртовой уровень
- рулетка;
- лопата.
Вам также понадобятся две емкости для приготовления раствора и бетона и металлическая сетка для просеивания ингредиентов.
Общий принцип работы
Каждый трубочист длительного горения работает по одному и тому же принципу. Он основан на термическом разложении используемого топлива. В основном для растопки конструкции используется древесина. В результате ее сгорания образуются газообразные вещества. Они разлагаются, и образуется древесный газ. Этот газ имеет высокую теплотворную способность.
Если печь имеет горизонтальный или диагональный канал для горения, дымовые газы идут медленно. Они не попадают непосредственно в дымоход. В результате продукты сгорания сгорают в горизонтальном или наклонном канале. Следовательно, в результате такой конструкции выделяется больше тепла.
Принцип работы реактивных плит заключается в следующем:
- В камеру сгорания вводится твердое топливо;
- Оно воспламеняется в основном от дров;
- При сгорании твердого топлива выделяются газы;
- Продукты сгорания транспортируются через вертикально расположенный дымоход.
Принцип действия конструкции ракетной печи очень похож на принцип действия пиролизного котла. Благодаря специальному устройству верхняя часть изделия нагревается до высокой температуры. Это позволяет готовить различные блюда, нагревать воду в металлической емкости или даже отапливать помещение. Однако для последнего варианта следует убедиться, что дым выводится наружу здания.
Для справки. Если у вас есть казан или аналогичная плита, то сверху на стояке всегда есть решетка.
См. т.
типичные модели

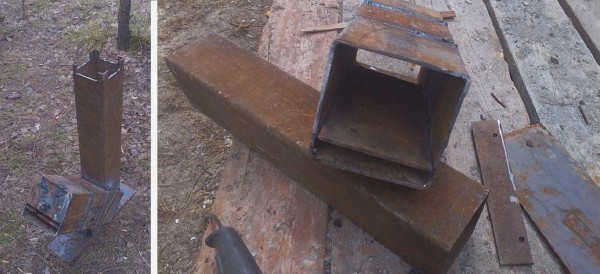

Существуют различные варианты кухонных плит. Одним из самых простых изделий является мобильная модель. Эта ракетная плита сделана из профильной трубы. Ее эксплуатация позволяет экономить время. При этом данная конструкция плиты использует небольшое количество топлива.
Мобильная печь также очень компактна. Специалист может изготовить ее максимум за три часа.

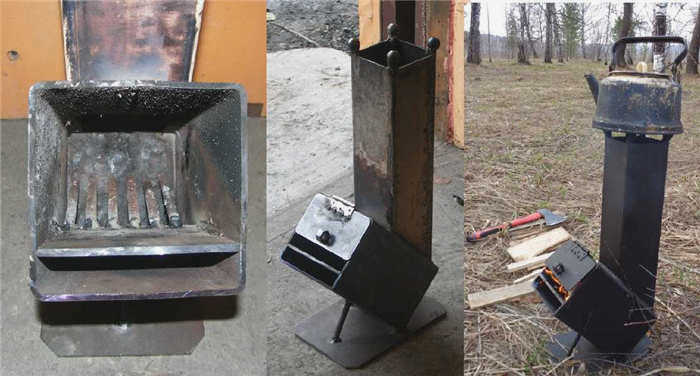

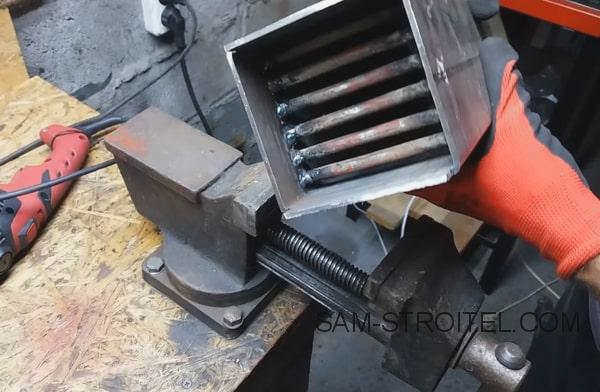

Главная особенность этого простого устройства – подвижная нижняя часть. Она представляет собой нижнюю часть очага. Другими словами, это решетка. Когда она подвижна, легче загружать топливо. В выдвинутом состоянии нижняя часть очага может служить удобным основанием для загрузки щепок. Этот элемент также облегчает чистку плиты. Он также облегчает удаление золы из устройства.
Для изготовления металлической ракетной плиты используется профильная труба 150*150 мм. Толщина стенки этого материала обычно составляет 3 мм. Кроме того, для изготовления сетки используется металлическая полоса и стальной прут.
Внимание. Мобильная плита из профильной трубы изготавливается на заказ или приобретается в специализированном магазине уже в готовом виде.
Для изготовления даже самой простой плиты заранее составляется проект. Сама работа проходит поэтапно. Во время изготовления конструкции мастер:

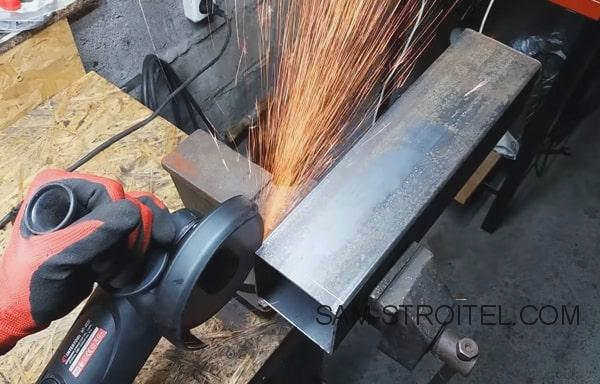

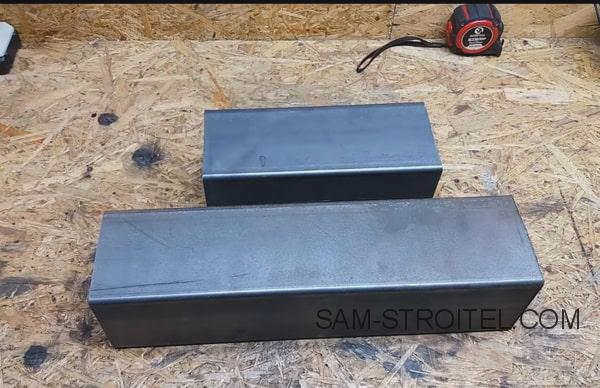

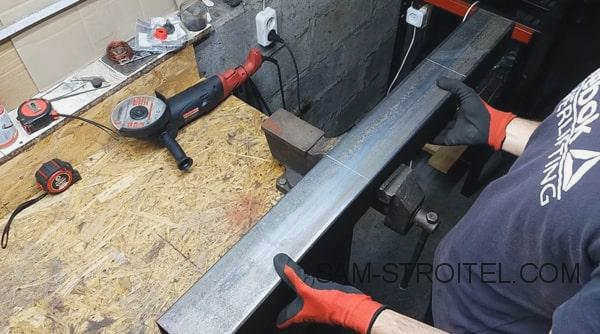

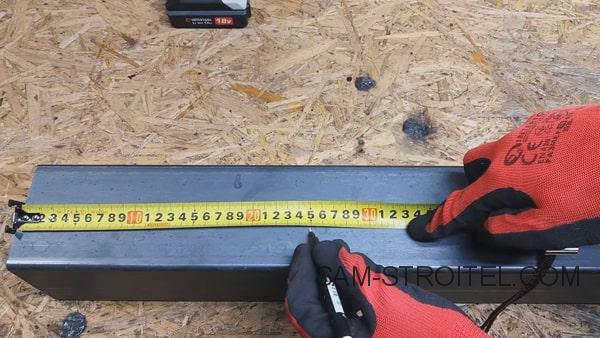

- Разрезает подготовленную трубу на полуфабрикаты. Их длина соответствует размерам на чертеже.
- Маркирует подготовленные полуфабрикаты. На кромке одного из полуфабрикатов делает отметку о разрезе под углом 45°.
- Сваривает разрезанные полуфабрикаты, чтобы сформировать конструкцию, напоминающую сапог.
Создание модернизированной плиты Robinson
Модель, описанная в предыдущем разделе, может быть Плита Robinson может быть модернизирована путем установки дверцы на топливный бак. Но если крыло будет шарнирным, оно будет просто откидываться вверх, что сделает невозможным регулировку тяги. Такая деталь может находиться только в положении "закрыто" или "открыто". Закрылок, который перемещается вертикально или горизонтально, гораздо эффективнее. Для ее фиксации к бункеру следует приварить небольшой уголок 10×10 мм или 15×15 мм.
Следует также отметить следующие модификации нагревателя:
- топливный бак может быть изготовлен из более толстой стали, например, 5 мм;
- круглую дымовую трубу можно заменить квадратной;
- Для опоры следует использовать другую конструкцию: как вариант можно использовать уголки, бусы или другие доступные элементы;
- Для модификации основания ракетной плиты можно использовать металлическую пластину и кусок арматуры, чтобы сделать ножки.
Чтобы сделать усовершенствованную плиту, вам понадобятся следующие элементы материалы:
- Квадратная труба сечением 160×160 мм и длиной 400 мм. Из нее будет изготовлен очаг.
- Квадратная труба сечением 120×120 мм и длиной 600 мм. Она понадобится для строительства дымохода.
- Пятимиллиметровый стальной лист и кусок арматуры диаметром 7-8 миллиметров. Из них будет изготовлен элемент, отделяющий камеру сгорания от зольника. Размер элемента должен быть 300×155 мм.
- Стальной лист 350×180 мм. Этот материал необходим для основания плиты для сауны.
- Стальной лист размером 160×100 мм.
Результат
Можно сделать вывод, что каждую из предложенных моделей довольно просто изготовить в домашних условиях. Найти необходимые материалы не составит труда. Сама работа не представляет особой сложности для человека, который не раз пользовался сварочным аппаратом и имеет некоторый опыт работы с металлом. Изготовление ракетной плиты займет всего несколько часов. А полученное изделие станет полезным предметом для любителей активного отдыха.
Ракетная плита также является хорошей альтернативой полноценной отопительной системе для обогрева небольших помещений на природе. Принцип работы реактивной плиты Robinson Jet позволяет значительно сэкономить на топливе.
