Как собрать шведскую отопительную плиту

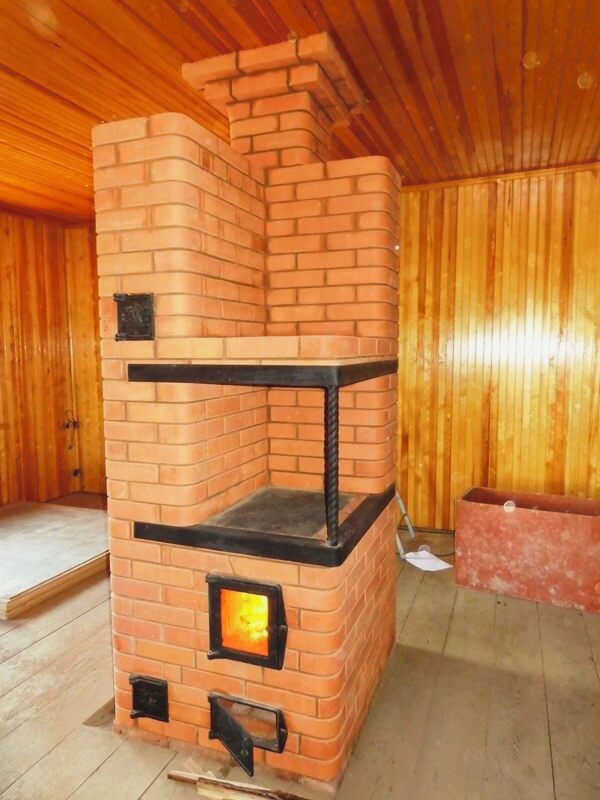

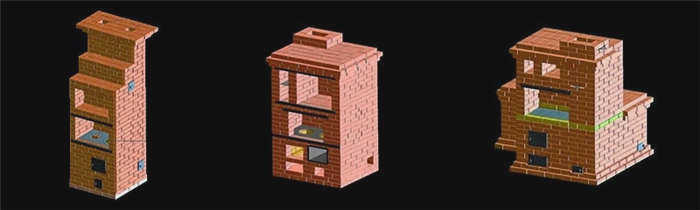

Шведская отопительная плита из кирпича лучше всего подходит для приготовления пищи и отопления одноквартирного дома площадью 30-50 квадратных метров. Простота конструкции позволяет сэкономить деньги на строительстве – купите материалы и сделайте кирпичную кладку своими руками. Ниже приведено описание конструкции печи, некоторые детали ее монтажа, а также три проекта со схемами и рейтингами.

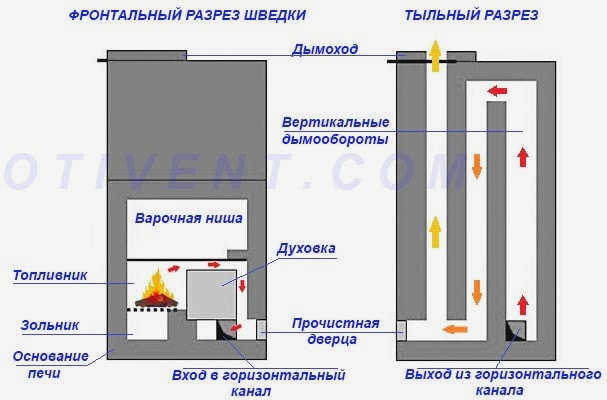

Конструкция и принцип работы
Классическая шведка представляет собой симбиоз двух отопительных приборов: традиционной кухонной плиты и слегка усложненного холендера – простой канальной плиты. Непременным атрибутом конструкции является духовка, расположенная рядом с очагом.
Как работает шведская плита:
- Пламя, горящее в очаге, нагревает саму плиту. Прилегающая к ней духовка отделена стенкой из четверти или половины кирпича и получает тепло от очага и продуктов сгорания.
- Раскаленные продукты сгорания омывают верхнюю и заднюю стенки печи, а затем, благодаря естественной тяге дымохода, спускаются в нижнюю часть, где находится вытяжной канал.
- Через это отверстие горячие газы покидают варочную часть и проникают в отопительную панель, состоящую из 3-4 вертикальных каналов. Дымовые газы нагревают кирпичные стены, проходя по дымовым каналам, а затем выходят через дымоход.
- Над кухонным отсеком находится сушильная комната с духовками, обогреваемая снизу плитой, с системой воздуховодов в задней части.
Внимание. Существуют плиты с горизонтальными дымовыми каналами, но они используются реже из-за накопления сажи.
Камера сгорания вместе с духовкой образует мини-коробку, так как горизонтальный вытяжной канал находится внизу. По пути к отверстию нагретые газы отдают большое количество тепла чугунной крышке и металлическим стенкам духовки. Из-за этого устройство "шведка" имеет меньший КПД, чем русская печь, но более компактно и просто в изготовлении.

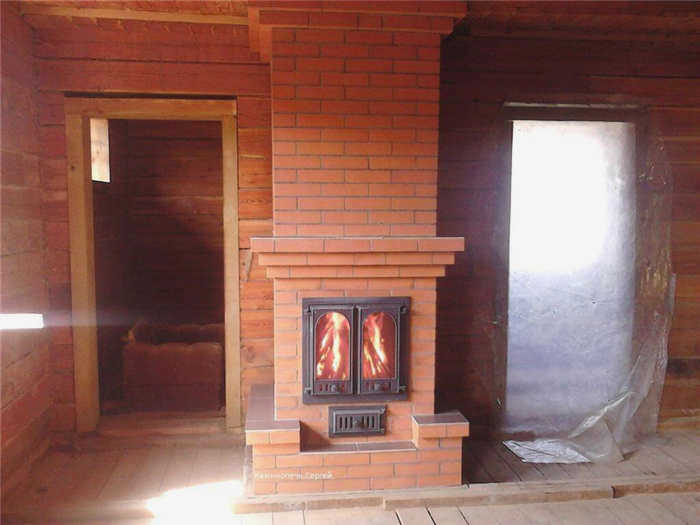

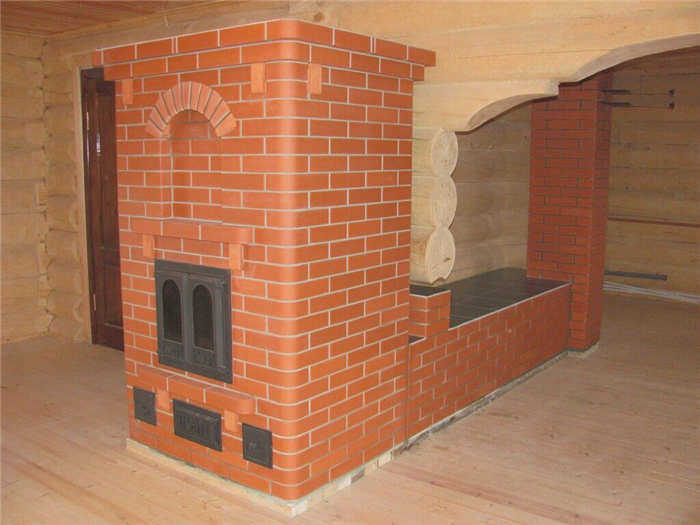

Первоначально плита "шведка" предназначена для размещения в простенке между двумя отапливаемыми помещениями – кухней и спальней (или гостиной), как показано на рисунке ниже. Первое помещение отапливается самой плитой и открытой духовкой, а второе – кирпичной обкладкой. Существуют варианты плит с летним режимом работы – заслонка закрыта, и газы идут на выход, минуя дымоход.

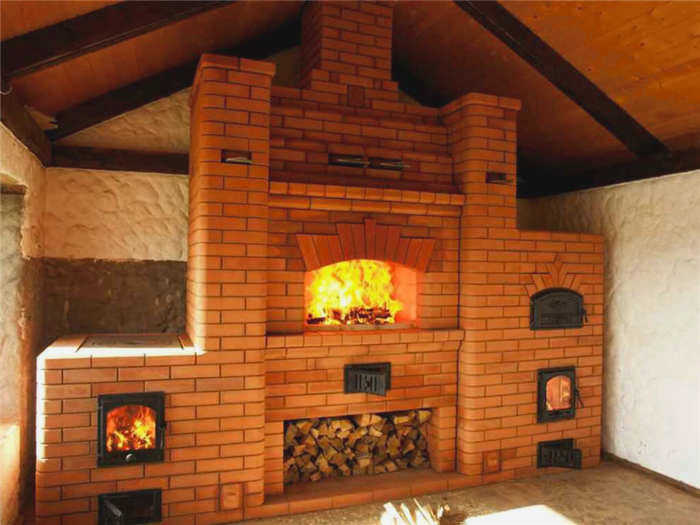

Шведские плиты для дома
Для отопления небольшого дома лучшим вариантом является так называемая плита с подогревом. Как правило, это шведская плита. Камин устанавливается как часть кладочной конструкции. Кроме того, необходимо соблюдать определенные правила.
Собрать такой проект самостоятельно совсем не сложно, нужно лишь знать основные правила рудиментации, которые помогут собрать безопасный проект даже новичку своими руками.

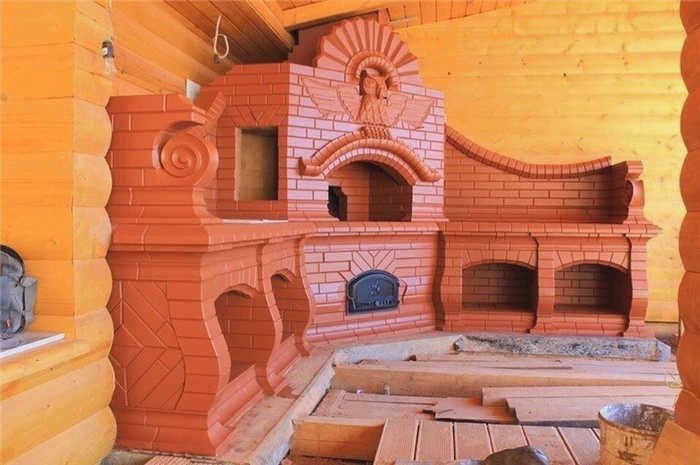

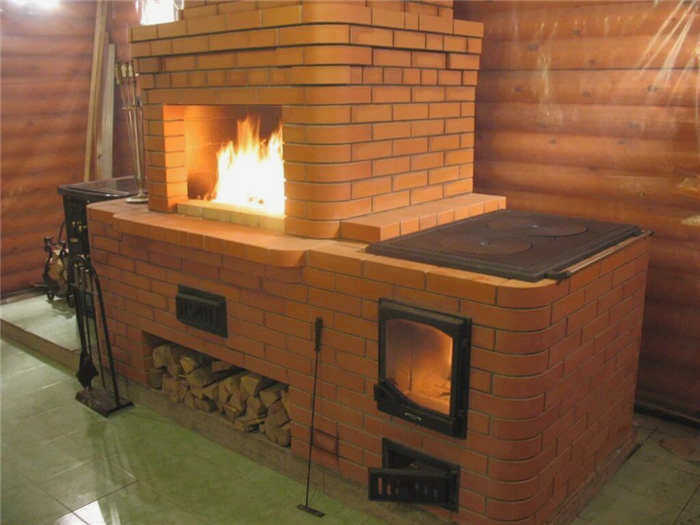

Главное преимущество шведской плиты заключается в том, что ее конструкцию можно комбинировать. Это значит, что она подходит не только для приготовления пищи, но и для обогрева небольших помещений. При желании можно добавить другие функции, например, нишу для хранения продуктов или духовку. Вы также можете дополнить печь камином или другими элементами.

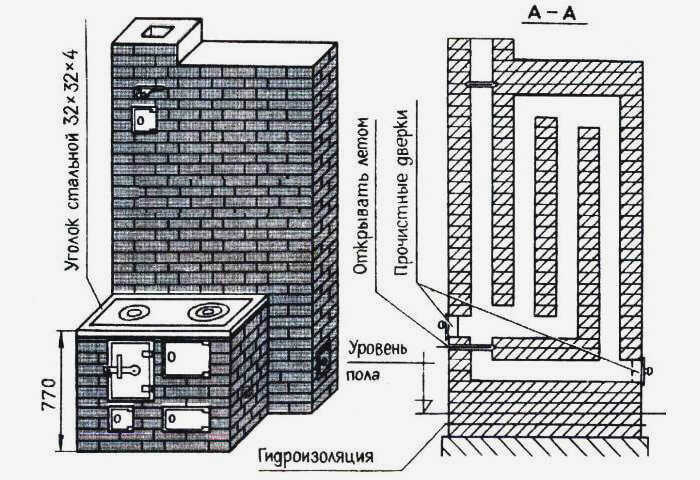

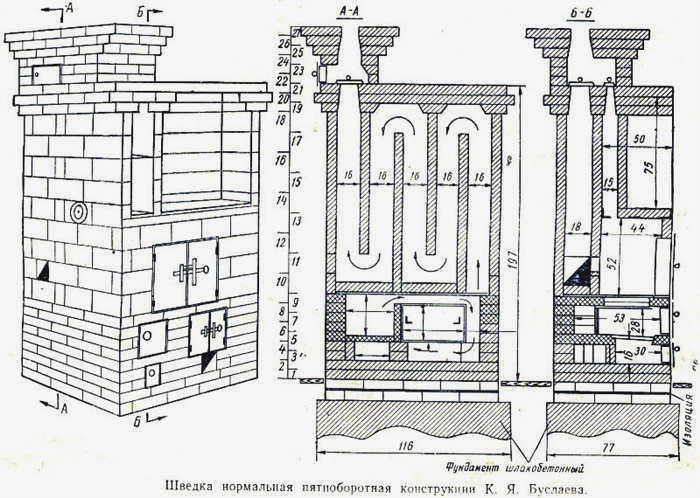

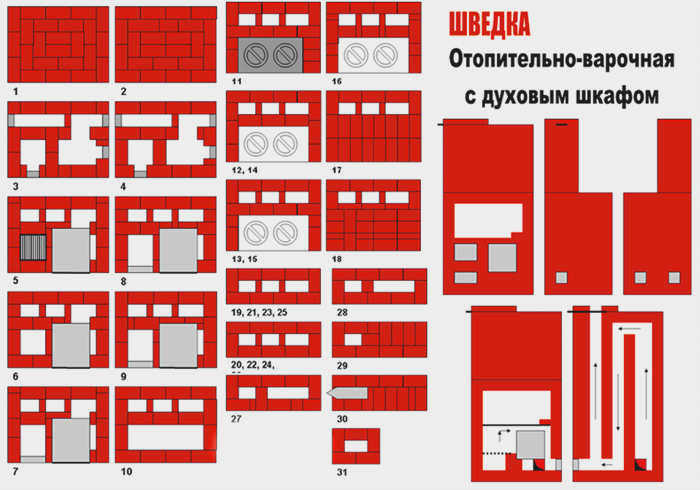

Подробная схема кирпичной шведской печи

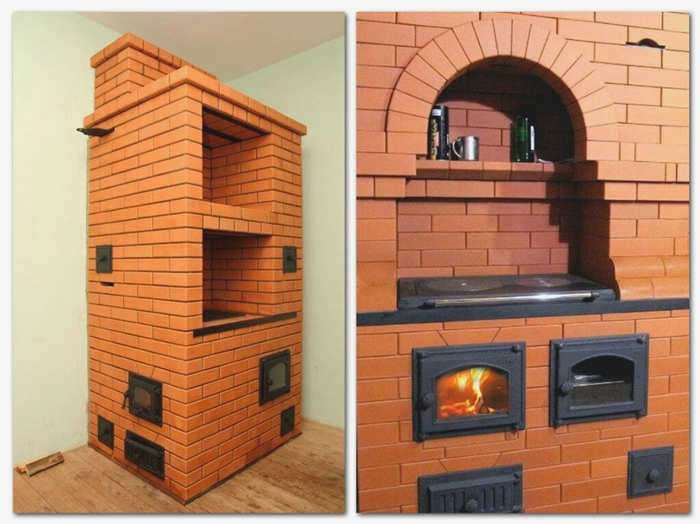

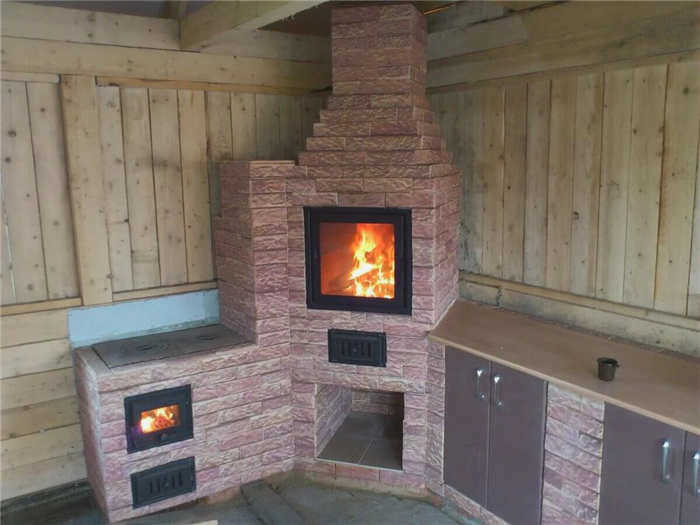

В любом случае для самостоятельной сборки шведской печи для выпечки следует использовать только высококачественные материалы. Только в этом случае вы можете рассчитывать на ее долговечную и, главное, безопасную эксплуатацию. Шведская печь из кирпича смотрите фото вариантов в домашних условиях.
Кирпичные печи своими руками – шведская печь
Традиционно шведские печи ручной работы собираются из кирпичей из красной глины, и материал, который используется, здесь совершенно не подходит. А вот шамотный кирпич для очага вполне подходит.
Кроме того, еще до начала работы необходимо подготовить такие основные элементы печи, как
- зольный ящик,
- духовка,
- конструкция очага,
- решетки и заслонки,
- дверцу для чистки,
- а также стальная лента.
Количество необходимого материала в каждом конкретном случае будет зависеть от размеров и планировки банной плиты.
Важно отметить, что шведская плита своими руками устанавливается только на заранее подготовленный фундамент. На этом этапе работа ничем не отличается от строительства других отопительных или отопительно-кухонных конструкций.
Строительство шведской плиты
В каждом случае фундамент должен быть немного больше размеров будущей плиты. Для этого используется бетон, который заливается слоями между битым кирпичом и щебнем. После заливки последнего слоя необходимо уложить гидроизоляционный слой. Только после этого можно начинать укладывать кирпичи, см. чертежи и схемы.

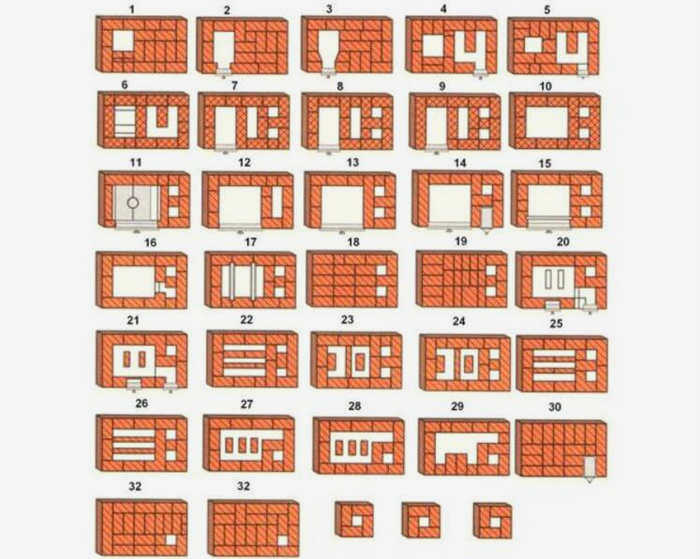

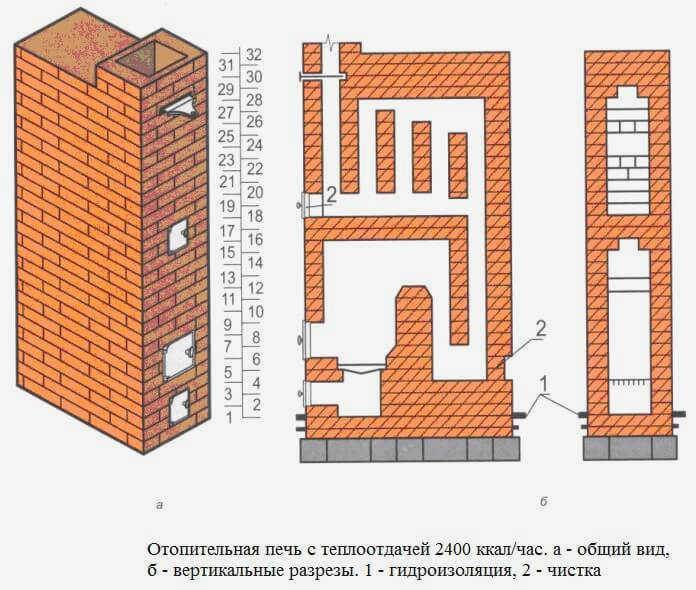

Последовательность строительства печи "Шведка".
Материалы
Для кладки нужны кирпичи, выдерживающие высокие температуры. К ним относятся обыкновенный глиняный кирпич (ГОСТ 390-96) и шамотный кирпич (ГОСТ 530-2012).
Важно: для печных работ нельзя использовать силикатный, пустотелый, необожженный и треснувший кирпич.
Всего для печи Swedka требуется 505 глиняных кирпичей, не считая дымохода:
- Глиняные кирпичи – 505 шт.
- Огнеупорные кирпичи – 25 шт.
Очаг можно сделать, используя глиняно-песчаный раствор или готовый огнеупорный раствор для кухонных плит. В настоящее время в магазинах можно приобрести несколько видов такого раствора.
Глиняно-песчаный раствор можно приготовить, используя следующие пропорции для разных видов глины:
- Жирная глина (2-4% песка) – 1 часть глины: 2,5 части песка.
- Средняя глина (15% песка) – 1 часть глины: 1,5 части песка.
- Тонкая глина (30% песка) – 1:1.
Чтобы приготовить раствор, сначала замочите глину на 24 часа, а затем постепенно добавляйте к ней порциями песок, постоянно помешивая до получения однородной массы. Вода также добавляется порциями. Воду следует добавлять непосредственно перед началом работы. Суспензия должна легко соскальзывать с лопаты, не стекая.
Оборудование плиты
- Дверца для золы (140×140 мм) – 1 шт.
- Дверца кухонной плиты (210×250 мм) – 1 шт.
- Прочистная дверца – 5 шт.
- Дверца скважины (120×210 мм) – 1 шт.
- Духовой шкаф (300x365x450 мм) – 1 шт.
- Плита (410×710 мм) – 1 шт.
- Решетка колосниковая – 1 шт.
- Металлическая пластина (750×500 мм) – 1 шт.

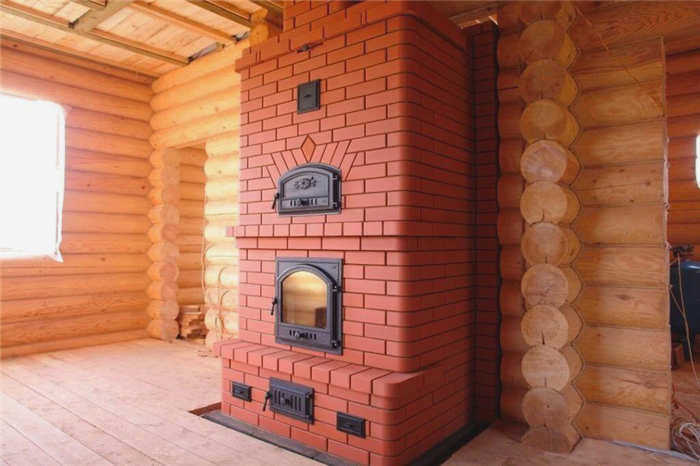

Расположение плиты в стене
Во время кладки особое внимание необходимо уделить отделке и ровности поверхности. В швах не должно быть излишков раствора или пустот, а все каналы с внутренней стороны должны быть идеально ровными. В этом случае следует использовать половинки кирпича.

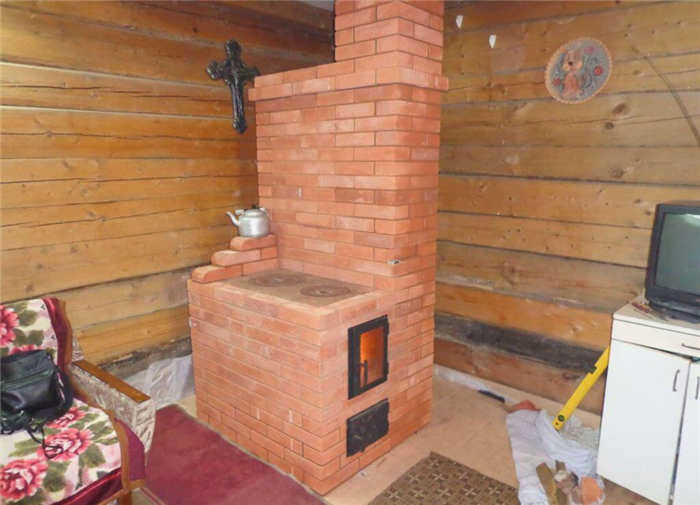

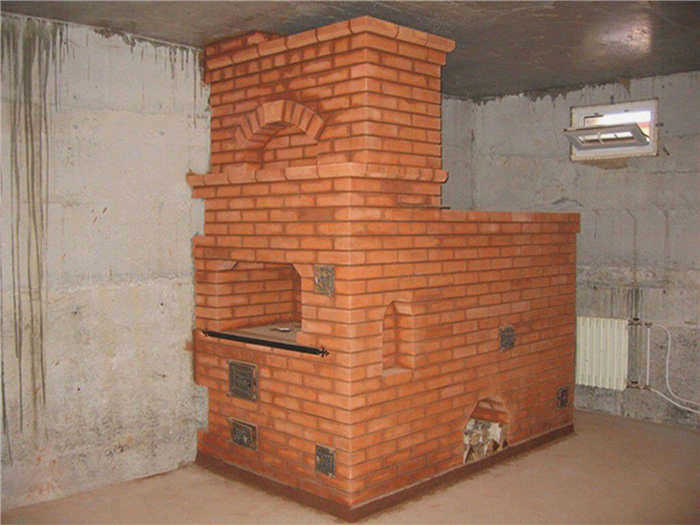

Шведская плита
Отдельное внимание при кладке шведской плиты своими руками уделяется сечению дымохода. Сечение не должно меняться на протяжении всего строительства банной плиты. В противном случае может возникнуть риск выхода дымовых газов в помещение, даже если сечение будет минимально возможным.

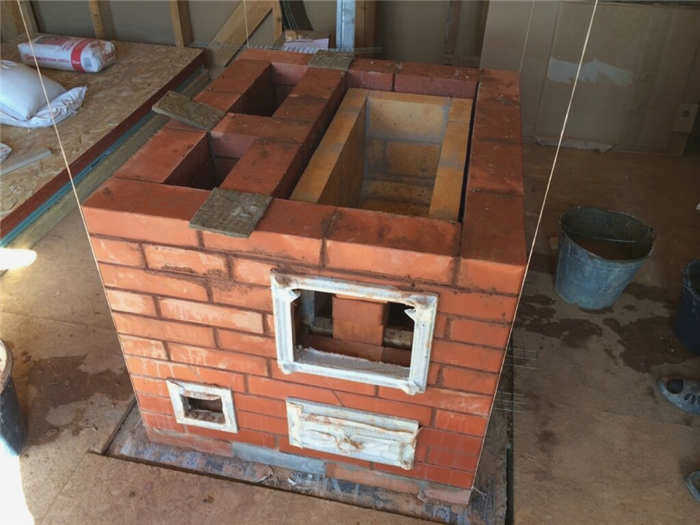

После завершения первого ряда можно устанавливать зольную дверцу. Дальнейшие работы будут проводиться в зависимости от выбранной планировки. Кирпичи, используемые для основных элементов плиты, включая зольник, слегка обтесываются для формирования внутреннего пространства. Дверца может перекрывать уже следующий ряд.
Полезные советы по выкладке печи для сауны
- Выложить шведскую банную плиту своими руками можно из керамического красного кирпича, причем в данном случае подойдет только новый материал, но ни в коем случае не бывший в употреблении;
- Чтобы такая плита работала правильно и долго, фундамент должен быть немного больше, чем размеры самой плиты;
- Для максимального сцепления кирпичей, каждый кирпич перед укладкой следует замочить на несколько секунд в чистой воде, чтобы удалить все частицы пыли;
- Для выравнивания используемых в стене половинок кирпича и трехчетвертных кирпичей используется шлифовальная машина. Их размер и количество определяются в соответствии с планировкой будущей шведской печи для сауны;
- Металл и кирпич имеют разные характеристики теплового расширения. Поэтому при их установке рядом друг с другом следует соблюдать расстояние не менее полусантиметра.
