Существует несколько решений вопроса о том, как правильно построить кирпичную печь для дома своими руками. Если вы отапливаете небольшое помещение, то достаточно будет самой простой конструкции. Но если вы хотите обогреть более просторный дом, то можно выбрать более крупную и надежную печь. Вы можете варить, печь, сушить и так далее. Все зависит от того, что вы выберете и сколько готовы потратить. Однако важно помнить, что размер очень сильно зависит от размера помещения. Большая плита не нужна в маленькой комнате, она только займет полезное пространство.
Конструкции российских плит для порядовки
Несмотря на развитие технологий и возможность создания современной системы отопления с котлом или теплым полом, многие хозяева, как и раньше, выбирают для обогрева своего дома русскую плиту. Русские печи имеют значительные размеры и устанавливаются в больших помещениях – коттеджах, домиках и других загородных домах. Эти печи используются для обогрева помещений, выпечки мучных изделий, приготовления пищи на плите и других способов приготовления. В русских плитах пища готовится методом тушения – длительного воздействия тепла. Продукты не пригорают, и этот метод считается одним из лучших с точки зрения вкуса и удобства использования. Основными преимуществами русских печей перед другими являются способ приготовления пищи и наличие камина.
В данном каталоге представлены различные конструкции русских кирпичных печей: печи для выпечки, мини-печи небольших размеров, с верхними камнями и каминами, современного и классического дизайна. Подробные планы русских печей, расход материалов и технология выполнения работ гарантируют, что заказчик сможет грамотно выложить печь своими руками.
Классификация
- Схема русской плиты с нижним подогревом. Здесь продукты сгорания из очага через дымовые каналы попадают в жаровую камеру и нагревают ее. Это означает, что вся масса плиты нагревается от очага. Этот тип плиты используется для обогрева большого помещения или дома;
- Схема русской печи с боковым нагревом. Нагревательная камера в печи этого типа изолирована. Это позволяет выпекать несколько партий. Печи этого типа больше ориентированы на выпечку, а боковая нагревательная камера может использоваться для обогрева дополнительной соседней комнаты в доме.

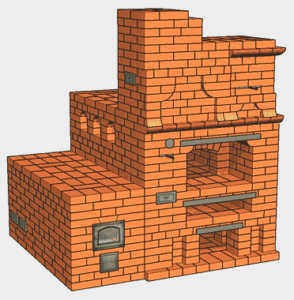

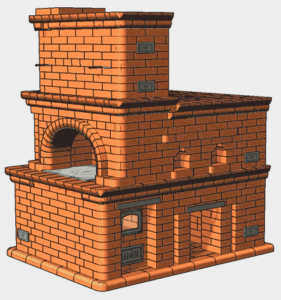

Печь в плане (1280х1530) мм.
Топливные баки:
Основной (640×710) мм;
Под очаг (320х510) мм.
Количество кирпичей – 1100 шт.
Содержимое – 39 шт.
2 500 р.

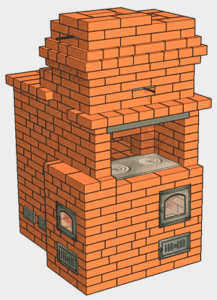

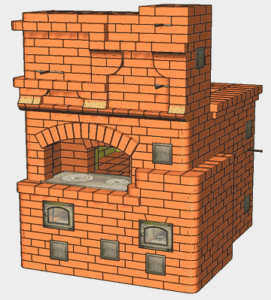

Печь (1660х1530) мм.
Печи:
Основная (700х770) мм. (сделана футеровка);
Подпечье (250х570) мм. (сделана футеровка).
Количество кирпичей – 1340 шт.
Содержание – 44 стр.
3 000 р.

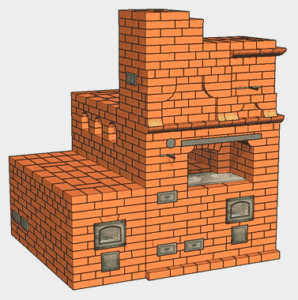

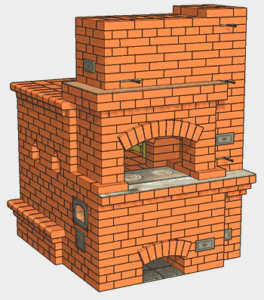

Печь в плане (1470х1660) мм.
Печи:
Основной (700×760) мм. (облицованный);
Подбрюшье (250х570) мм. (выполнена футеровка).
Количество кирпичей – 1280 шт.
Содержание – 43 стр.
3 000 р.

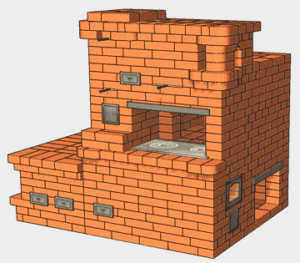

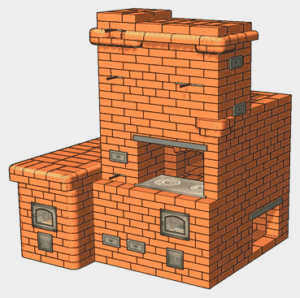

Печь в плане (1540х1920) мм.
Печи:
Основная (760х760) мм. (сделана футеровка);
Первая печь (380х380) мм. (сделана футеровка);
Второй очаг (250х570) мм. (сделана футеровка);
Количество кирпичей – 1590 шт.
Количество – 46 шт.
3 400 р.

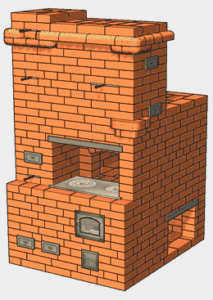

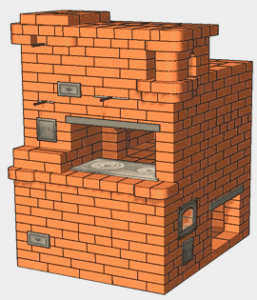

Печь в плане (1410х2040) мм.
Печи:
Основная (700х640) мм. (ведется футеровка);
Первая печь (320х380) мм. (в процессе футеровки);
Второй очаг (260х450) мм. (выполняется футеровка);
Каминный портал шириной 380 мм. (футеровка выполнена).
Количество кирпичей – 1520 шт.
Оглавление – 45 страниц формата А4.
Принципы выбора кухонной плиты
Строительство кирпичной печи с дополнительным жарочным шкафом – это трудоемкий и длительный процесс, который должен выполняться равномерно и аккуратно только опытными специалистами. Только профессионалы смогут собрать функциональную конструкцию. Такое устройство будет эффективно обогревать помещения и даст возможность готовить вкусные блюда.
Существуют различные проекты кирпичных печей для дома с поэтажной планировкой. Конструкции различаются по размерам, внешнему виду и внутренней планировке. Их создают маленькими и большими, ориентируясь на площадь дома. Учитываются также положения СНиП 41-01-2003, правилами которого необходимо руководствоваться при выборе места для печи и определении необходимого комплекса работ по дополнительной теплоизоляции здания. В противном случае возникнут проблемы с государственными органами, контролирующими пожарную безопасность жилых зданий.
Проверенные временем конструкции печей позволяют эффективно обогревать и готовить конструкции из кирпича. В то же время, каждая из них будет иметь свои эксплуатационные характеристики. Поэтому есть несколько важных моментов, которые следует учитывать при принятии окончательного решения:
- Размер плиты, при котором, независимо от конструкции, передняя и задняя стенки обязательно будут отдавать больше тепла по сравнению с боковыми.
- Особенности установки кладочной конструкции. Для того чтобы обеспечить более быстрый и эффективный обогрев данного помещения, боковая стенка плиты должна быть обращена в сторону комнаты. Однако ее зона приготовления пищи должна находиться в пространстве кухни.
- Тепловая мощность, которая выбирается с учетом размеров обогреваемого помещения. Кроме того, необходимо учитывать расположение помещения.
Расположение помещения также принимается во внимание. Большая плита требует много твердого топлива и времени для разогрева. По этой причине такую конструкцию никогда не выбирают для обогрева небольших помещений.
Модели кухонных плит
Рассматривая существующие конструкции кирпичных плит, обращают внимание на особенности каждой конструкции. Ведь можно собрать прибор со сложной или более простой конфигурацией внутреннего дымохода. Окончательное решение всегда принимается в индивидуальном порядке. По этой причине рекомендуется обратиться к специалисту, чтобы избежать ошибок на ранней стадии.
Кирпичная плита может быть изготовлена в следующих вариантах:
- Т-образная и сплошная конструкция.
Такую плиту часто устанавливают в центре большой комнаты. Это позволяет разделить помещение на отдельные зоны. Также можно разместить Т-образную печь между двумя или даже тремя комнатами. Такое расположение позволяет эффективно обогревать 2 или 3 комнаты.
Вернемся к сути! Т-образная модель идеально подходит для частных домов среднего размера.
- Узкий дизайн с выступающей с одной стороны варочной поверхностью.
Плиты этого типа занимают меньше места в помещении. Они отличаются незамысловатым дизайном и могут использоваться для обогрева до двух комнат.
Осторожно. Маленькие камины с выступающим очагом часто топят сухими ветками, устанавливают в коттеджах и размещают между кухней и гостиной.
- Выступающая лежанка с подогревом, эстетически привлекательная и средних размеров.
Эти кирпичные печи для дома с плитой меньше, чем полноценные российские отопительные конструкции. В то же время они предоставляют владельцам возможность использовать большое количество функций. Обычно в таких плитах варочная поверхность располагается во встроенной камере. Здесь удобно готовить разнообразные блюда.
Простые и экономичные кирпичные плиты
Существует несколько способов пошагово и правильно построить кирпичную печь с плитой своими руками. Прежде всего, нужно сначала определиться, для чего в первую очередь предназначена конструкция – для отопления или приготовления пищи. Вы можете выбрать печь с дополнениями, перечисленными выше, или простую конструкцию. Основным моментом при решении этого вопроса является назначение будущей конструкции.
Конструкции с малым оборотом газа не обеспечивают высокую теплоотдачу. В основном их используют в небольших помещениях площадью до 16 м² и в гаражах.
С горячей плитой
Конструкция кухонной плиты этого типа описана ниже. Самая простая модель имеет небольшие размеры – 78х53 см (ШхГ) и вмещает одну конфорку. Вы можете использовать красный кирпич, но выбирайте его очень тщательно – только ровный и без трещин. Это позволит вам сэкономить на покупке огнеупорных камней.
Для раствора возьмите глину/воду/песок (4/1/8 ч. л.). Количество раствора определяется количеством кирпичей. Если шов составляет 3-5 мм, то этого достаточно для 50 камней.
Процесс кладки печи для бани несколько меньшего размера выглядит следующим образом:
- Подготавливается подвал, который примерно на 10 см шире будущего строения; первый кирпич в подвале кладется на уровне пола. Если подвал составляет 0,5 м и более, то выемка грунта не потребуется.
- Делается опалубка размером 74 х 61 см, сверху укладывается рубероид (в два слоя) и заливается бетон. Строительство начинается через 7 дней и не раньше. Необходимо, чтобы фундамент хорошо просох, иначе конструкция просто просядет, может накрениться и треснуть.
Описание видео
Посмотрите видео, чтобы узнать, как укладывается небольшая плита:
Прямая плита
В создании прямоточной печи нет ничего особенно сложного. Важно придерживаться правил и выбирать камень хорошего качества.
Он используется для обогрева небольших помещений. Требуется прочный фундамент. Размеры конструкции составляют 51 х 64 см (Ш х В).
Печь для бани следует устанавливать следующим образом:
- На фундамент насыпается щебень высотой до 20 см и заливается раствор. Каждая ступенька должна быть тщательно выровнена. Камень можно укладывать через несколько дней.
- Конструкция имеет глубину 2,5 камня, ширину 2 камня. Зольник отсутствует, вместо него в двери просверливаются отверстия.
- Только 6-й ряд закрывает дверь. Основная схема очень проста, просто следуйте за стяжками.
- Начиная с 8-го ряда и далее, сужайте конструкцию половинками из ¾ камня. Размеры очага составляют 12,5х25 см.
- В 9-м ряду укладывается целый кирпич, как и в 7-м ряду.
- Следующий ряд укладывается вровень с внутренним краем.
- Следующий ряд снова укладывается вровень (4 ¾ дюйма. и 2 штуки целиком), сужая дымоход.
- Затем камни ребристые, кирпич кладется в середину канала, и конструкция поднимается на 5 уровней.
Все остальные каналы укладываются плашмя. Последние 2 половины канала сужаются до 12х12 см. Последняя оснащается задвижкой и трубой.
Для отопления
Рассмотрим, как сделать кирпичную печь для отопления. В качестве примера возьмем плиту размером 51 см х 90 см х 2 м х 38 см (ШхГхВ).
Смотрите видео "Строительство печи для гриля и приготовления пищи":
По запросу для проекта печи можно приобрести фильм, содержащий полный цикл кладки печи для приготовления пищи и барбекю № 202 от фундамента до установки многослойного дымохода включительно. Продолжительность видеоролика составляет 55 минут. Стоимость видеоролика составляет 400 рублей без учета стоимости проекта.
Реализация проектов осуществляется бесплатно (нажмите, чтобы открыть)
Реализация проекта № 176 POW – 2800
- Уважаемые господа, я приобрел у вас чертежную документацию для POW 2800 с жарочной камерой и грилем (№ 176), однако я не понимаю утверждение о 16-18 рядах. Буду очень признателен, если Вы сможете выслать мне более подробную версию этих рядов.

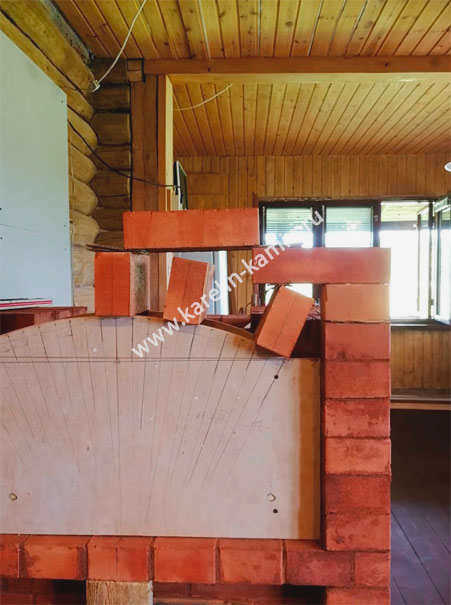

- Добрый день, хотелось бы уточнить – как подготавливается камень для свода обжиговой камеры? (проект 176)
- Здравствуйте, я наконец-то установил свою плиту №176. плита стояла с открытой дверцей и очагами. Прилагаю инструкцию для первого обжига, но общего характера. Хотелось бы получить разъяснения, как сушить плиту с двумя очагами и как лучше ее топить, чтобы прогреть помещение?
- Спасибо за ответ. Я так понимаю, что при сушке Вы чередуете нагрев камеры очага и камеры топки. А вопрос о нагреве сауны связан с использованием плиты после нагрева сауны. Достаточно ли обжига топки и можно ли добавлять тепло в топку, или комбинированный обжиг топки снижает устойчивость банной печи?
- Для обеспечения функциональности и долговечности плит, каминов и барбекю используются только оригинальные конструкции;
- Все конструкции плит, представленные в каталоге, предназначены для топки дровами;
- Ассортимент конструкций указан в каталогах;
- Если в описании в каталоге указано "Дизайн, выполненный в 3D", то он включает в себя дополнительно:
- Внешний вид (цветной):
- 3D макеты плит с указанием каждого кирпича и заливки плиты в них (цветные).
