Печка из дисков автомобиля для бани

Обратите внимание, что автомобильные диски не подходят, так как их радиус слишком мал.

Изготовление собственного казана из автомобильных дисков

Печь с казаном – это самый простой способ сделать приспособление для приготовления не только восточных блюд. Такая печь используется для приготовления блюд любой кухни на открытом огне. Простота конструкции позволяет выполнить работу самостоятельно, имея базовые навыки работы с электросваркой.

Катушка

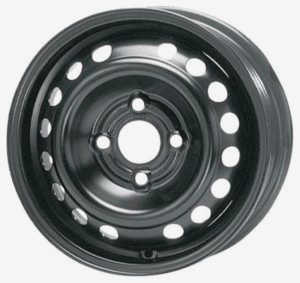

При выборе диска для будущей печи важно учитывать размер котла. Для больших котлов может подойти диск от колеса грузовика диаметром 500 мм и высотой 250 мм. Для небольшой печи можно использовать штампованные детали от автомобилей.

Особенности конструкции

Главными особенностями этой конструкции являются ее простота и возможность создать отличный очаг без необходимости покупать дорогие материалы. Нет необходимости покупать листы стали, размечать и вырезать детали с помощью болтореза. Затем их нужно соединить, склеить и выполнить другие железные работы.

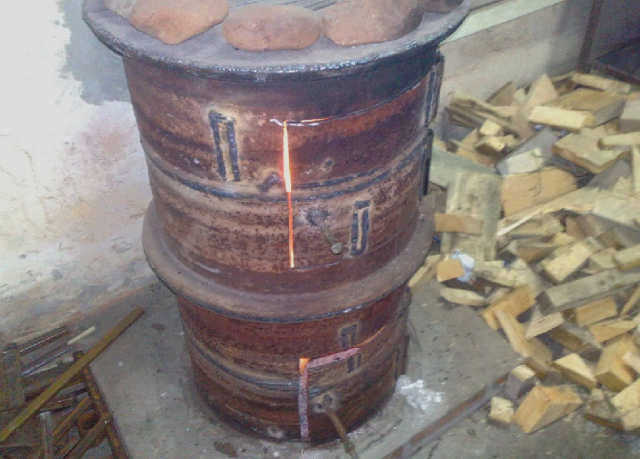

Котел состоит из нескольких ободов колес, сваренных вместе. Если котел небольшой, его можно установить на передней части обода колеса. Для этого детали располагают так, чтобы их задние стороны были обращены друг к другу. Для установки тахана среднего размера вырезается место с монтажными отверстиями для колеса.

Большой тахан может быть установлен на задней части диска. В этом случае лицевая сторона полностью вырезается, а затем части соединяются вместе. Диск с вырезанной частью стыкуется с задней частью другой детали. Такая конструкция обеспечивает достаточно места для добавления дров в очаг.

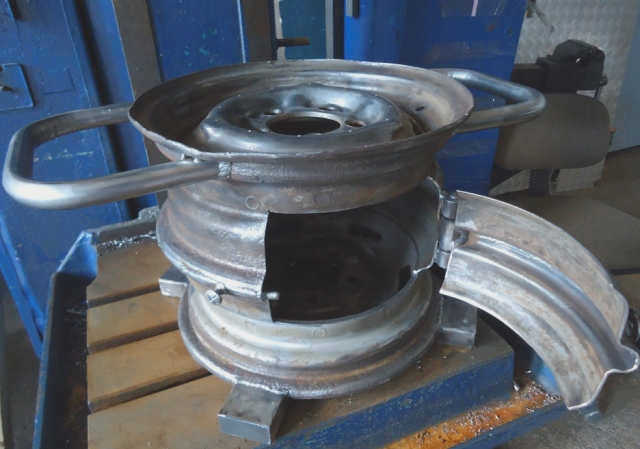

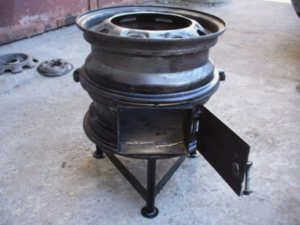

Пример казана-плиты, изготовленного из домашнего обода

Такая конструкция имеет много преимуществ:

• Толстый металл дисков продлевает срок службы домашней плиты. Стенки не будут гореть при сильном нагреве и не деформируются под воздействием высоких температур;
• Материал, из которого изготовлена плита – отходы, поэтому для изготовления плиты вам потребуется только подготовить несколько электродов и шлифовальных кругов. Все остальные материалы доступны у любого домашнего умельца;
• В собранном виде без ножек – конструкция устойчива;
• плита прослужит долго даже при частом использовании;
• можно установить дополнительный диск и увеличить объем плиты без дополнительных затрат;
• На плиту можно ставить любую посуду подходящего размера;
• прибор имеет высокий уровень теплоотдачи, поэтому его можно использовать для обогрева гаражей или хозяйственных построек на участке.

Материалы и оборудование для работы

Чтобы сделать собственную печь на колесном ходу, вам понадобится следующий набор инструментов:

1. Шлифовальная машина с металлическими дисками или газовая горелка.
2. Сварочный аппарат и электроды.
3. Защитное оборудование: защитные очки, защитная обувь.
4. 2 куска металлической трубы длиной 50 см толщиной 5 мм и диаметром 160 мм.
5. Железный лист 8 мм.
6. Дверные подвесы (можно заменить большими винтами с гайками).
7. Огнеупорный кирпич.
8. Раствор и глина.
9. 4-6 стальных швеллеров.

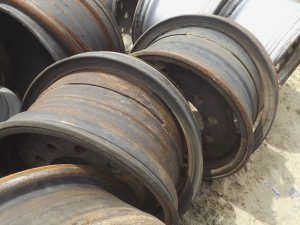

Для корпуса можно использовать 4 колеса от грузовика, например, КрАЗа. Из этих колес можно сделать печь диаметром 0,5 м и толщиной стенок 1 см – этого достаточно для отопления бани или другой хозяйственной постройки.

Обратите внимание, что колеса от грузовиков использовать нельзя, так как их радиус слишком мал.

Правила пожарной безопасности при сооружении самодельной плиты

Плита, сделанная из автомобильных колес, излучает в основном инфракрасные лучи. Для того чтобы преобразовать это излучение в теплый воздух, печь следует экранировать, окружив ее стальным листом на расстоянии 7-10 см от печи и на таком же расстоянии от пола.

Правила безопасности при эксплуатации металлических печей:

• Положите на пол железобетонную плиту или стальной лист так, чтобы противопожарная изоляция выходила за контур плиты не менее чем на 60 см с каждой стороны – это защитит от пожара в случае случайного выпадения углей из очага.
• Металлическая плита и дымоход не должны соприкасаться с легковоспламеняющимися материалами. При необходимости используйте изоляционные прокладки.
• Перед запуском каменки всегда проверяйте отсутствие тяги в каналах. Если тяги нет, растопите дымоход небольшим количеством сгоревших дров или прочистите дымоходы и зольный ящик.
• Не используйте жидкий хворост, так как это может привести к выходу огня через отверстие топки.

Совет: Если есть возможность, установите банную плиту так, чтобы очаг выходил в коридор. Такое расположение имеет много преимуществ: легче топить, предотвращается попадание дыма в помещение сауны в ветреную погоду, а в прихожую поступает часть тепла.

Расходные материалы

Чтобы сделать банную плиту из Камаза или других дисков от грузовика, вам понадобятся подручные материалы.

• Автомобильные диски от любого грузовика (диаметром не менее 0,5 м) – 4 шт;
• стальная труба Ø160, толщина стенки 5-7, L=500 – 2 шт;
• красный огнеупорный кирпич для печи – 60 шт;
• вогнутый стальной диск диаметром 5 мм, на 120 мм меньше автомобильного диска – 1 шт;
• арматура A-I Ø10-16 L=150 мм – 4 шт;
• арматура А-I Ø12-16 L=200 мм – 4 шт;
• арматура A-I Ø10-12 L=100 мм – 4 шт;
• арматура A-III Ø12 – 18 м.
• Стальной лист, толщина 3 мм, 600×600 – 0,12 м 2
• Стальной лист, толщиной 4 мм, 600х600 – 0,12 м 2
• Бетон В12.5 700х700х800 = 0,4 м 3 ;
• люк для топки и зольника;
• кран;
• другие материалы.

Инструменты

• Сварщик;
• Сварочный инвертор;
• Другие инструменты, имеющиеся под рукой.

При некотором навыке несложно сделать такую печь своими руками. Размеры кирпичного очага составляют всего 625х625 мм. В первую очередь необходимо рассчитать и построить фундамент, и только потом переходить к верху.

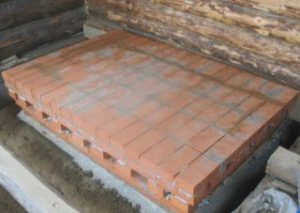

Расчет и планировка фундамента

Сначала определим исходные данные для нижней части банной печи. Нам необходимы:

• Глубина промерзания грунта;
• Грунтовые условия: жесткость, агрессивность и т.д.

Глубина промерзания определяется по климатологическому стандарту 131.13330.2015. Остальные характеристики определяются визуально. Промерзшая почва требует глубины фундамента не менее 1,2 м, сухая или песчаная – не менее 0,8 см. Фундамент должен быть ниже уровня промерзания грунта.

Фундамент под банную плиту лучше закладывать в виде сплошной монолитной плиты с армированием. В качестве материала подойдет бетон класса В12,5 – В15. Согласно строительным нормам и правилам, фундамент должен превышать размеры конструкции не менее чем на 100 с каждой стороны.

• Размеры плиты следует принять равными 700х700.
• Предположим, что глубина 0,8 м и тогда Vбетона = 0,7м*0,7м*0,8м = 0,4м3 .
• Принимаем расстояние между стержнями арматуры A-III Ø12 равным 200×200, армирование в 2 слоя, защитный слой бетона – 50 мм.
• Получаем: 700 – 100 = 600/200+1 = 4 поперечных прутка, 700 – 100 = 600/200+1 = 4 продольных прутка, 4*4 = 16 вертикальных прутков.
• Итого: 8*0,6м+16*0,7м = 4,8+11,2 = 16м.
• Стандартно мы учитываем нахлесты и допускаем 10% запас 16*1,1 = 17,6м > мы примем 18м.

Защита стен и потолка

Одним из недостатков банной плиты на колесах можно считать высокую температуру ее поверхности, что требует определенных противопожарных мер, включая защиту стен и потолка негорючими материалами.

Особенности конструкции круглой банной плиты

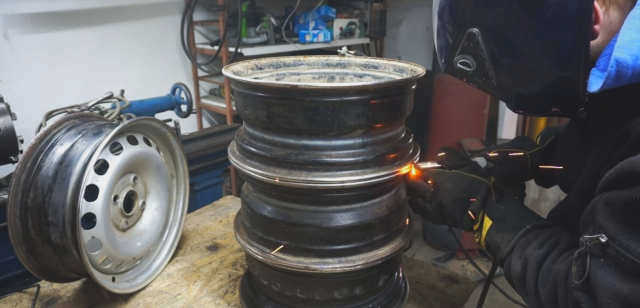

Перед установкой все детали плиты должны быть механически очищены, лучше всего пескоструйным аппаратом или щеткой с металлической щетиной. Металл корпуса довольно толстый, 6-9 мм, поэтому линию сварки придется срезать под углом 60°.

Шов сваривается в три прохода, если есть возможность, то лучше сваривать щитовую печь мощным трехфазным промышленным сварочным аппаратом. В случае использования инвертора мощностью 2,5 кВт качественная сварка металла в ванной печи невозможна. В этом случае корпус печи приклеивается только в местах сварки, а весь шов выполняется ацетиленовой горелкой. Это единственный способ сделать печь безопасной для использования в бане. Не допускается заделывать или сваривать швы глиной или жидким стеклом.

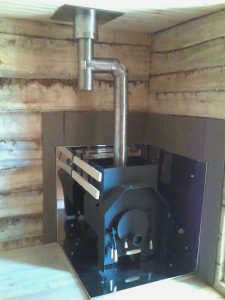

После сварки швы зачищаются, а корпус банной плиты окрашивается термостойкой краской. Все конструкции банных плит относятся к категории очень горячих; при нагревании стенки могут прогореть на расстоянии до одного метра от поверхности. Поэтому после установки банной плиты следует сделать съемный экран из алюминиевой фольги, наклеенной на оцинкованный металлический лист.

Резюме

Дисковая банная плита на сегодняшний день остается наиболее удачным и недорогим вариантом решения проблемы нагрева парной. Схема плиты по сути универсальна, поэтому на ее основе можно соорудить буржуйку для дачи, мангал, печь для зимней теплицы. В этом случае можно использовать и колеса от автомобилей.
