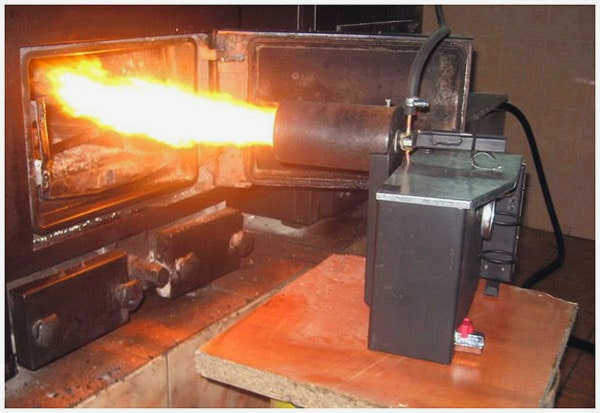

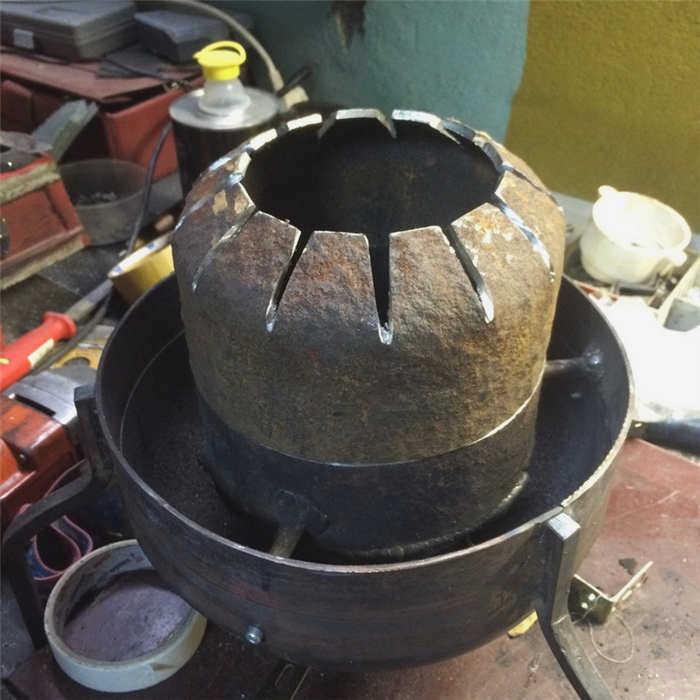

Первый вариант реализован в известной гаражной плите, состоящей из 2 камер, соединенных вертикальной перфорированной трубой. Второй способ мы подробно описали в соответствующей публикации – горелка Бабингтона изготавливается и встраивается в корпус стального котла, который ранее работал на дровах.
Как сделать собственную гаражную печь на дровах или отходах
Гараж не всегда используется только как место для хранения автомобиля. Многие люди проводят в нем много времени, в том числе осенью и зимой. Оборудовать гараж полным отоплением непрактично с финансовой точки зрения, поэтому используют различные дровяные плиты. В нашем материале вы узнаете о самых интересных вариантах домашних обогревателей и о том, как сделать металлическую печь для гаража своими руками.
Какой обогреватель лучше для гаража
Самый простой способ обогреть гараж – это электрический обогреватель. Однако если вы находитесь там по нескольку часов в день, вам не удастся избежать счетов за электроэнергию. Лучше поставить в гараже плиту и перейти на отопление дровами или использовать отработанное масло, слитое из автомобильных агрегатов.
Невозможно не упомянуть о таком виде топлива, как соляровое масло. Однако использовать ее для отопления гаража будет дорого и обременительно. Специально покупать дизельный обогреватель нет смысла, так как самодельные плиты на отработанном масле также способны сжигать дизельное топливо.
Ниже приведен список вариантов печей, работающих на отработанном масле и дровах:
- Печь, построенная из кирпича;

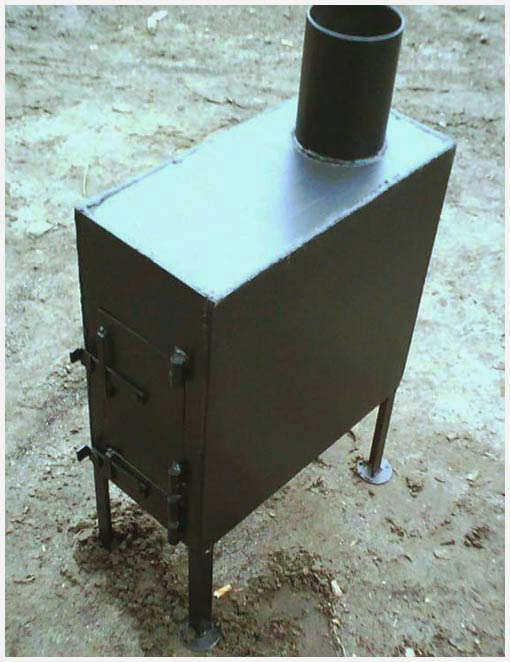

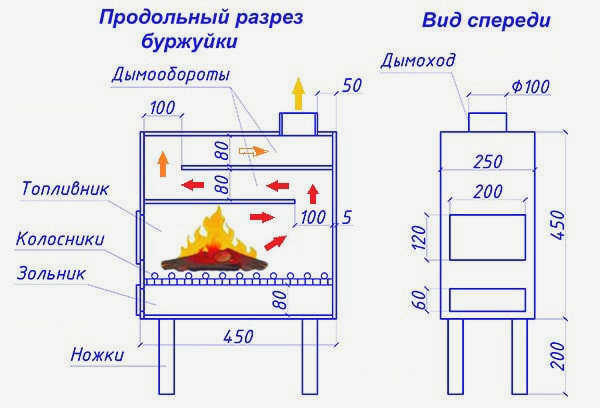

- Дровяная печь из металлического гаража;

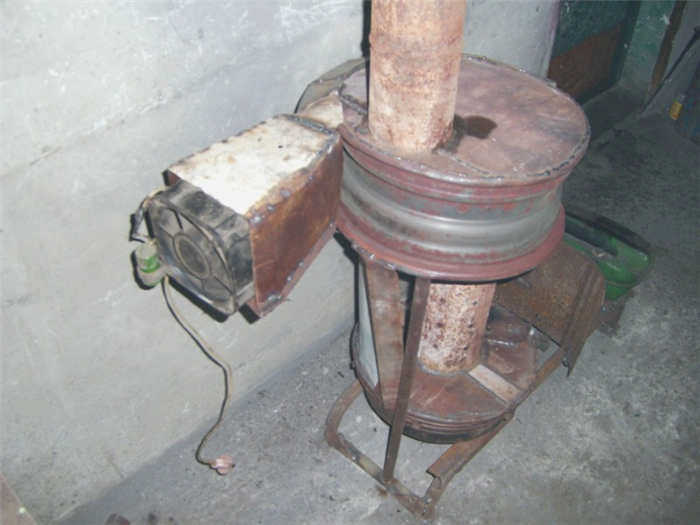

- Обогреватель на отработанном масле.
Самым сложным вариантом является печь, построенная из кирпича, и не каждый гараж сможет ее построить. Возьмем, к примеру, тесные железные домики, в которых можно разместить только компактный обогреватель, но не кирпичный. А построить хорошую кирпичную печь непросто и заслуживает отдельной темы для описания процесса. Именно поэтому металлические гаражные печи для дров и отходов являются самыми "популярными".

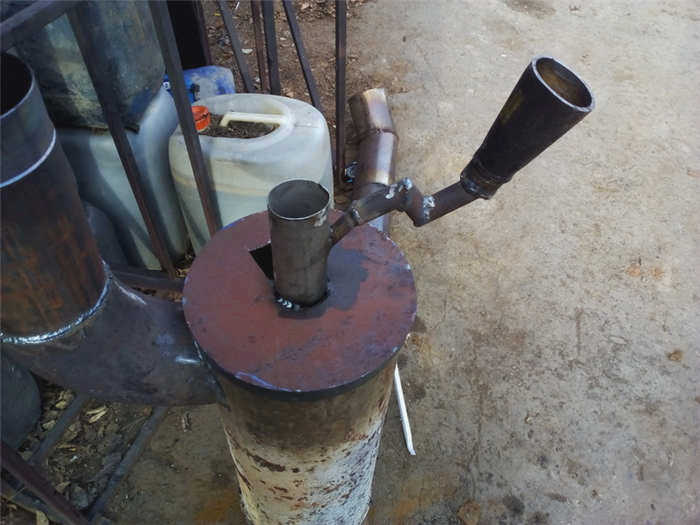

Изготовление баллонной плиты

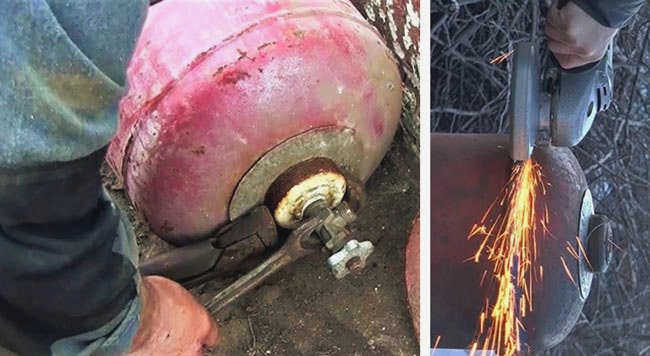

Прежде всего, подготовьте газовые баллоны к сварке – удалите шарообразные части (не забудьте предварительно наполнить их водой!) и обрежьте сосуд до нужного размера, чтобы вместе они образовали корпус необходимой высоты (1 м).
Подготовьте остальные материалы, учитывая следующие рекомендации:

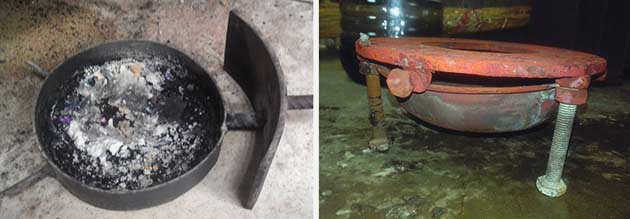

- камеру сгорания и жаровую чашу лучше изготовить из нержавеющей стали толщиной 1,5-3 мм (например, 12X18H12T);
- если нержавеющая сталь недоступна, используйте сталь St3-St20 толщиной 4 мм или лучше;
- Для трубы слива отработанного масла также следует использовать нержавеющую сталь;
- Толщина стенок жаровых труб должна быть не менее 3,5 мм;
- Выберите стальную полосу 40 x 4 мм (обруч) и асбестовый канат для уплотнения верхней крышки;
- Подготовьте лист толщиной 3 мм для смотрового люка;
- Для теплообменника используйте трубы с минимальной толщиной стенки 4 мм.

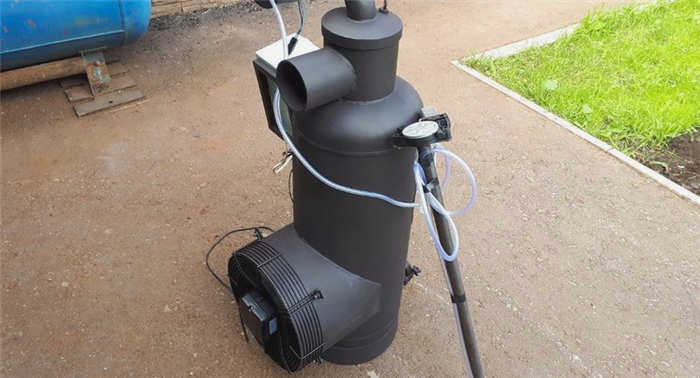

Совет. В качестве нагнетателя обычно используют салонный отопитель ВАЗ 2108 "червяк", но это не панацея. Возьмите любой аналогичный вентилятор – вам все равно придется регулировать его мощность, чтобы увеличить или уменьшить КПД котла.
Процесс изготовления двухпоточного котла следующий:

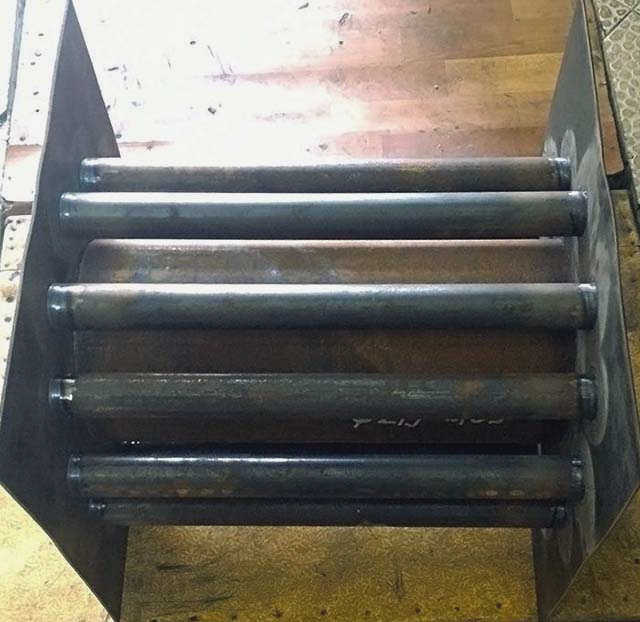

- Отрежьте жаровые трубы Ø32 мм по размеру и сварите теплообменник вместе, используя один цилиндр в качестве внешнего корпуса, а трубу Ø150 мм – в качестве стенок камеры сгорания.
- Присоедините подающие трубы системы водяного отопления к теплообменнику.
- Вырежьте во втором цилиндре отверстия для смотрового люка и дымовой трубы. Приварите фитинг Ø114 мм и сделайте горловину с крышкой из стального листа.
- Сварите два бака вместе в один корпус. Приварите сверху железную полосу для герметизации крышки. Заполните промежуток между краями асбестовым шнуром.

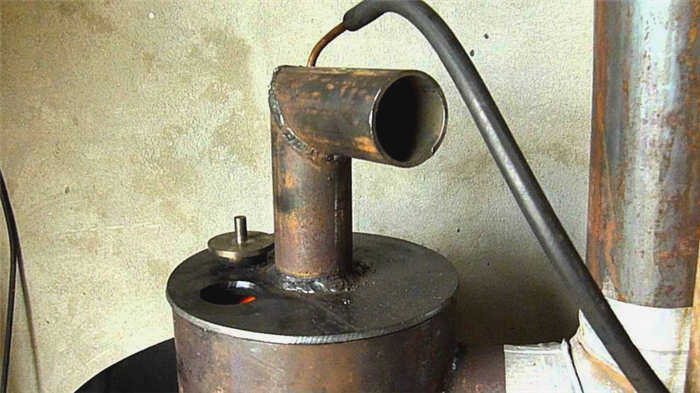

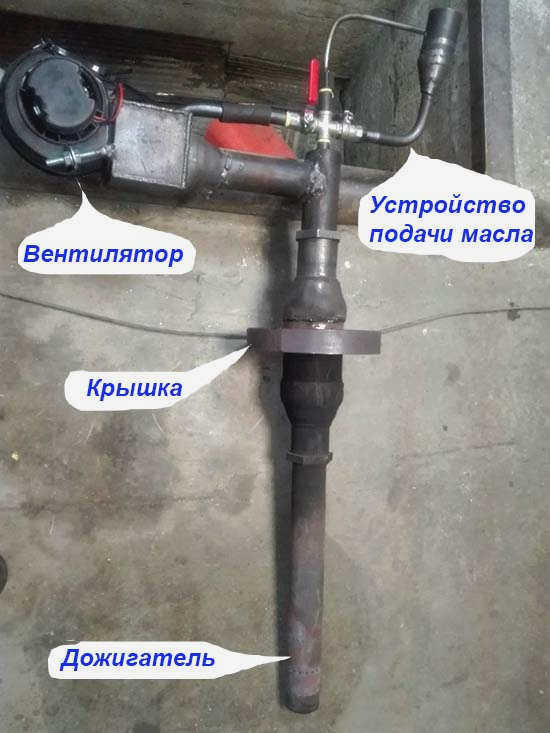

- Подсоедините дожигатель к заготовке, как показано на рисунке. Сделайте отверстия в полусферической крышке (бывшей на конце цилиндра) для смотрового окна и установки дожигателя (в середине).

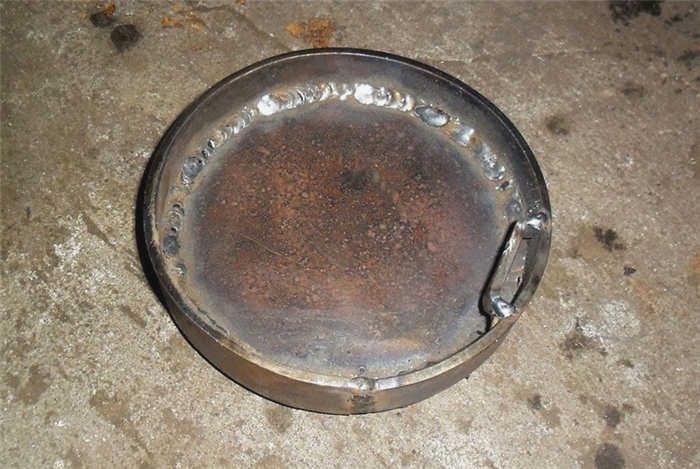

- Оснастите крышку ручками и заслонкой для окна. Трубу дожигателя можно приварить наглухо или закрепить болтами и уплотнить асбестовым шнуром.

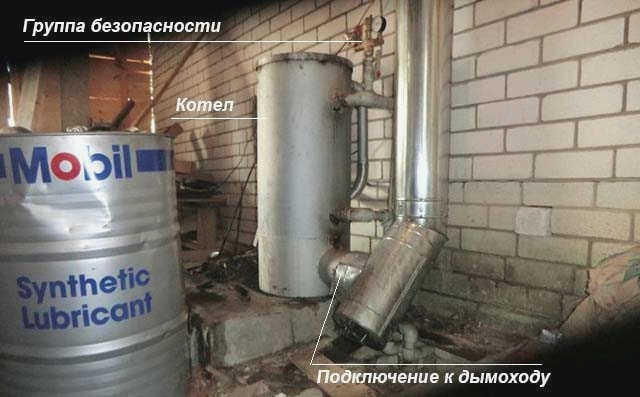

Инструкции по установке
Установка масляного котла не сильно отличается от установки других типов радиаторов. Есть одно преимущество: благодаря наличию турбонагнетателя и бездымному сгоранию жидкого топлива, дымоход не нужно прокладывать на 6-7 метров. Достаточно вынести оголовок дымохода из зоны ветра и поднять его на высоту 4 метра.
Ниже приведены рекомендации по правильному монтажу:
- Котел и неизолированный стальной дымоход следует размещать на расстоянии 0,5 м от горючих стен и других элементов деревянного дома. Минимальное расстояние от негорючих конструкций составляет 100 мм.
- Пропустите через внешнюю стену и всю внешнюю часть дымохода многослойную изолированную трубу, иначе будет много конденсата и сажи. Технология устройства дымохода подробно описана в отдельном материале.
- Убедитесь, что на трубе подачи отопления установлена группа безопасности.
- Убедитесь, что помещение, в котором находится плита, имеет хорошую вытяжку дымовых газов для удаления неприятных запахов. Забор воздуха для горения может быть обеспечен с улицы.
- Воздуходувка должна быть оснащена регулятором скорости, а маслопровод – клапаном. Это позволит регулировать мощность печи вручную. Не путайте регулирующий клапан с простым запорным краном; в любом случае на трубах устанавливается запорный клапан.
- Сделайте простую автоматическую аварийную остановку – поставьте термостат на подаче, отключающий вентилятор и масляный насос при перегреве охлаждающей жидкости.
Если отходы подаются самотеком, то в целях безопасности желательно поставить электрический запорный клапан на топливную линию. Один нюанс: в случае аварийного отключения котел не запустится; вам придется вручную разжигать масло или выполнять автоматический розжиг.
Желательно защитить котел в случае отключения электроэнергии. Автомобильный вентилятор, рассчитанный на 12 вольт, можно запитать от простой батареи, остальное оборудование – насосы, термостаты – через источник бесперебойного питания.

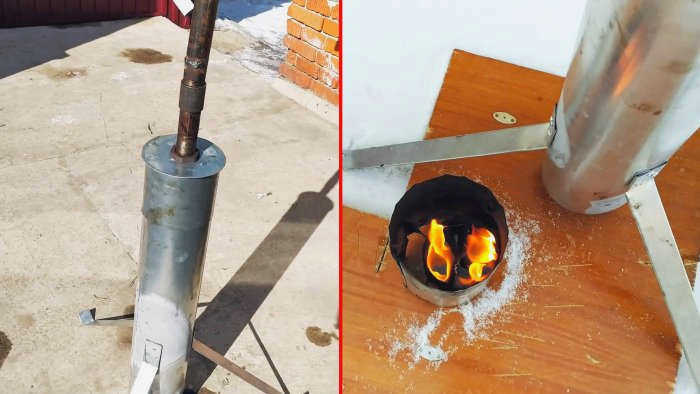

Простая дворовая плита для теплицы или палатки
Для поддержания тепла в теплице или палатке используются различные типы плит. Одним из самых экономичных является плита на отработанном тепле. Такая домашняя плита может работать до 10 часов на одной зарядке. Она легко обогреет небольшую теплицу, парник или палатку.
Материалы для изготовления плиты:
- жесть;
- гофрированный картон;
- жестяная дренажная труба диаметром 110 мм;
- труба 1/2".

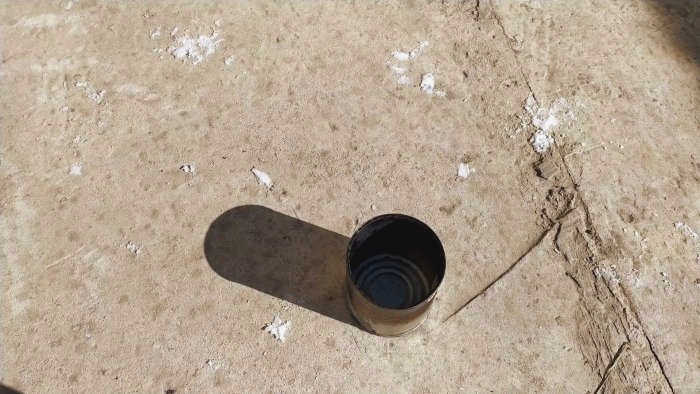

Жестянка может быть использована в качестве топливного бака.

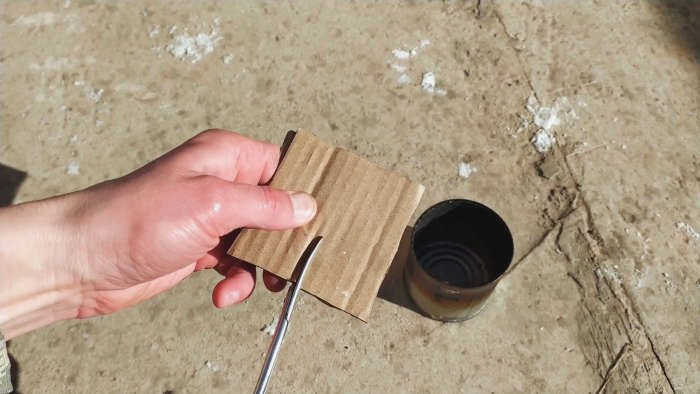

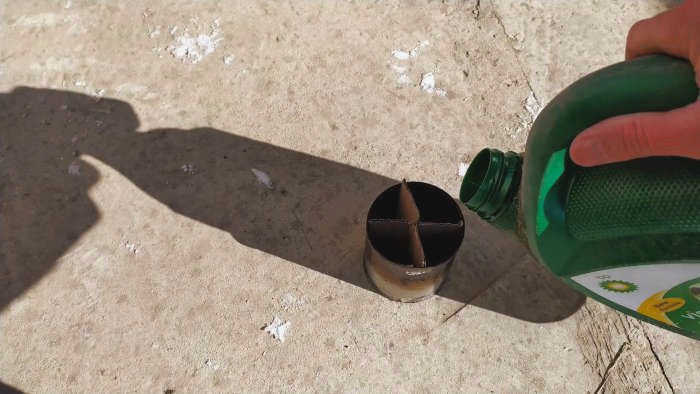

Чем больше емкость, тем дольше она будет гореть без дозаправки. В жестянку врезается фитиль из гофрированного картона. Для этого 2 прямоугольника картона разрезаются вдоль пополам.

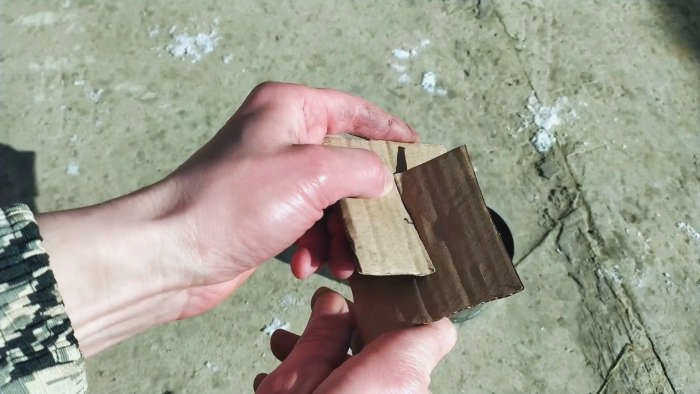

Затем эти куски соединяются крест-накрест, и фитиль помещается в банку.
Затем заливается топливо.

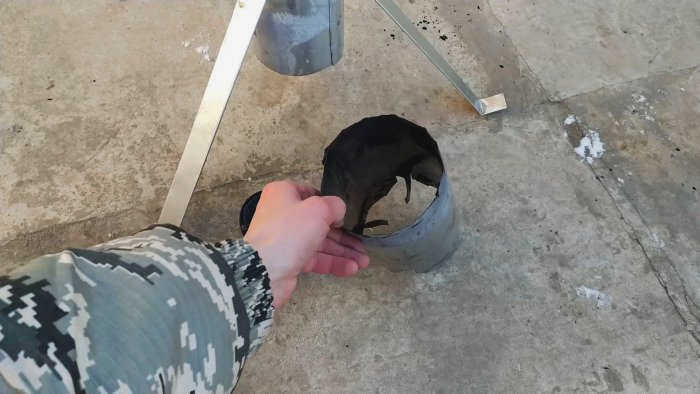

Дно очага делается из куска оцинкованной водосточной трубы высотой 30 см.
Необходимо сделать надрезы с одной стороны, чтобы загнуть часть металла внутрь. Это послужит дном для установки банки.
Советы и инструкции
Возьмите готовый короб. Важно, чтобы не было швов. При повышении давления именно в этом месте произойдет раскалывание. Толщина стенок должна быть не менее 1,5 сантиметров. Толстые стенки предотвратят нагрев резервуара, так как масло закипает при температуре 300 градусов, а температура внутри камеры должна быть не менее 600 градусов.
Газ необходимо предварительно выпустить. Лучше всего это сделать на улице. Там процесс травления будет проходить гораздо быстрее.

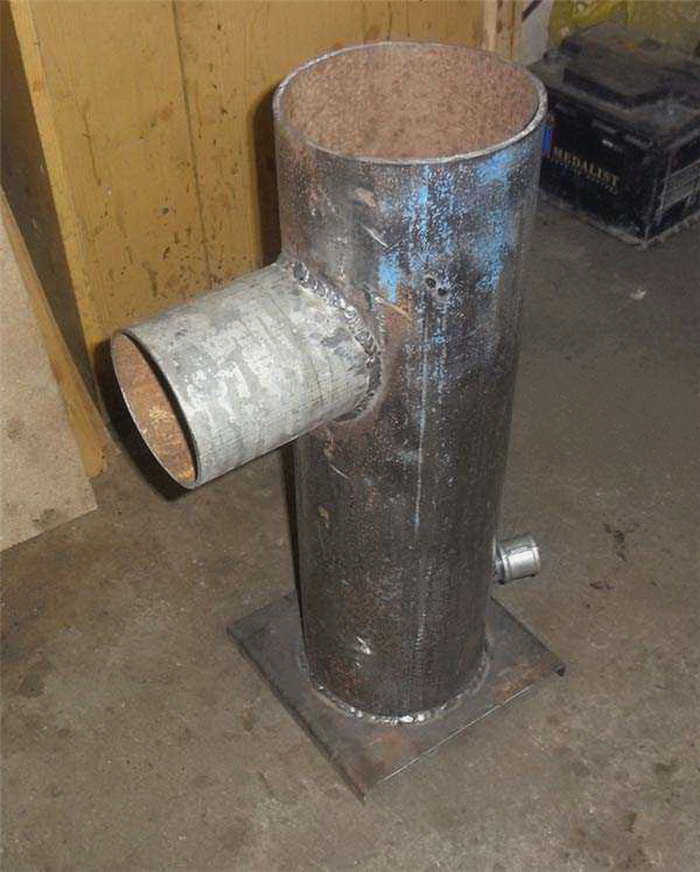

С помощью шлифовальной машинки отрежьте верхнюю часть. В нижней части сделайте ножки. Это не обязательно, но будет легче обрабатывать и собирать. Они делаются из уголков или арматуры. Вернитесь на десять сантиметров назад в верхней части и приварите отверстие для вытяжки.
Для вытяжки используйте тонкую дымоходную трубу диаметром десять сантиметров. Ее длина должна быть не менее четырех метров. Она вставляется в отверстие и герметично приваривается. В ней есть отверстие для регулирования потока воздуха – это заслонка. Печь-буржуйка для гаража своими руками требует активного смешивания пиролиза и кислорода. Поэтому в десяти сантиметрах от верха делается много отверстий. На высоте одного метра от пола сделайте в трубе раструб для новой трубы диаметром 8 миллиметров. Она будет расположена параллельно полу.
Сделайте отверстие диаметром восемь сантиметров в верхней части бака. Это будет входное отверстие для масла. Там же можно установить поддон для подогрева пищи и воды. Для этого вырежьте из стали прямоугольник и приварите его на место.

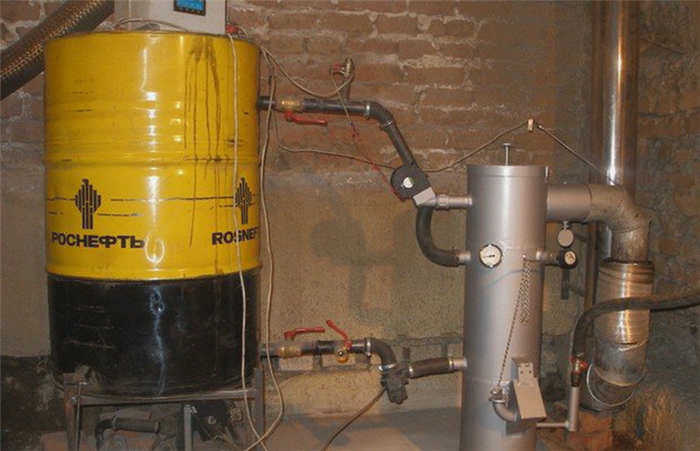

Нагреватель отработанного масла с циркуляцией воды – видео и чертежи
Как правильно эксплуатировать и обслуживать нагреватель отработанного масла
Необходимо соблюдать следующие принципы эксплуатации.
- Подогреватель отработанного масла – это самодельное устройство. По этой причине никогда не заполняйте резервуар выше 70 процентов.
- Для растопки используйте бумагу или тряпки. Не используйте для растопки жидкости.
- Установите режим горения с помощью дроссельной заслонки.
- Масляный обогреватель можно заправлять только отработанным маслом. Дизельное топливо или бензин могут привести к взрыву.
- Как сделать масляный обогреватель безопасным? Не ставьте его на подставку. Только на полу, вдали от химических веществ.
- Не оставляйте обогреватель бытового сгорания в гараже без присмотра.
- Должна работать полноценная вентиляция, способная выводить любые газы из дымохода.
- Масло должно быть очищено от антифриза и загрязнений водой.
- Именно на отработанном масле работают кухонные плиты. Свежее топливо использовать нельзя.
Печь на отработанном масле своими руками – простой в использовании прибор. Она обеспечит тепло в небольшом помещении и позволит приготовить пищу. Однако не забывайте о мерах предосторожности и о том, что вся ответственность лежит на пользователе.
В целях безопасности отдавайте предпочтение герметичным сортам. Они не склонны к выделению токсинов в атмосферу. Подходят, если вентиляция невозможна. Установите два огнетушителя. Один – возле плиты, чтобы быстро потушить огонь. Другой следует разместить рядом с входом. Для надежности установите их на противоположных сторонах с легким доступом. Это поможет вам выбраться из помещения, если вы будете отрезаны огнем. Углекислотные огнетушители имеют лучшую площадь распыления и охвата. Не следует использовать пенные, водяные и порошковые огнетушители. Они неэффективны и могут привести к серьезным проблемам, например, к отравлению.
