Давайте сначала определим, почему необходимо разделять PEN-проводник. Для этого обратимся к последнему 7-му изданию ПУЭ, раздел 7.1.13, в котором говорится:
Как разделить PEN-проводник на PE и N
Современные энергосистемы строятся по типовым схемам, в которых учитывается заземление подключенного к ним оборудования. Это делается для защиты конечного пользователя и персонала, работающего на установке. В современных сетях традиционно используются кабели, которые содержат не только фазный проводник, но и нейтральный N-проводник и защитный PE-проводник. В некоторых случаях эти две шины объединяются в один общий PEN-проводник. Для того чтобы понять их назначение, необходимо сначала узнать, что представляет собой шина PE и как цветовая маркировка остальных проводов.
Если от столба к дому идут два провода, то один из них – L-провод, а другой – PEN-провод.

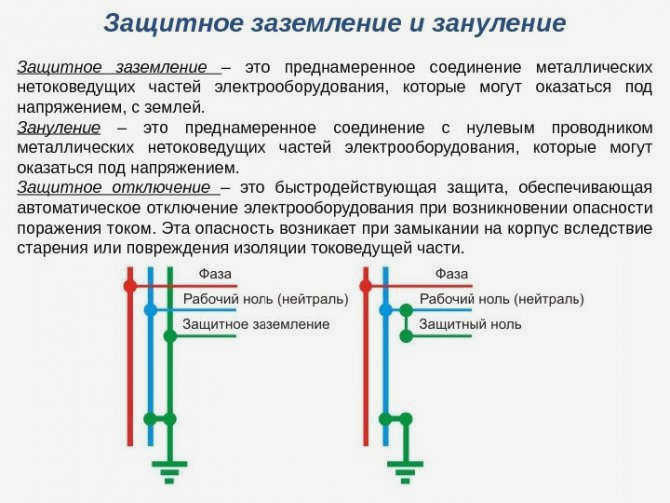

PEN – соединенные рабочие и защитные нулевые проводники.
N – рабочий (нейтральный) проводник.
PE – нейтральный защитный проводник (заземление, уравнивание потенциалов) – появляется в цепи после отделения PEN-проводника или берется непосредственно из контура заземления.
Читайте также: Новый порядок утверждения сертификации по электробезопасности

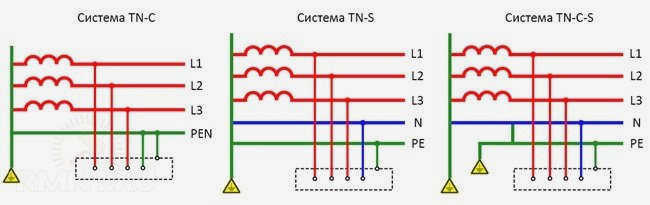

Подключенный к трансформаторной подстанции, он используется в системах заземления TN-C.
Согласно правилам монтажа, TN-C относится к системе, которая заземлена на нулевой проводник с помощью комбинированного защитного и рабочего проводника.

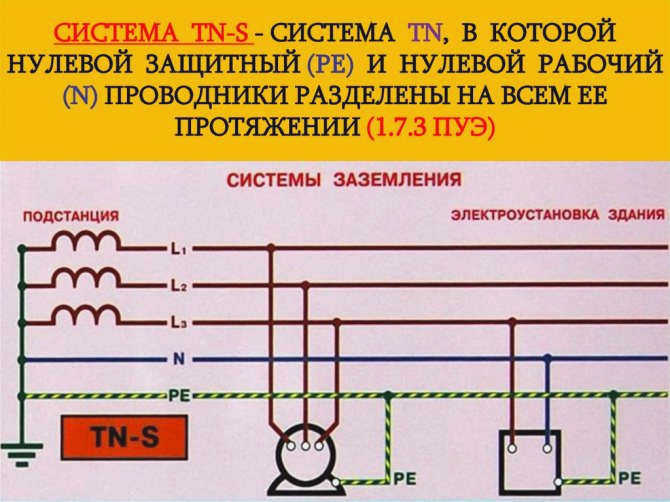

Несмотря на широкое применение в жилых зданиях, система TN-C устарела и постепенно заменяется более современными системами TN-S или TN-C-S.
Последовательность разделения PEN-проводников "с нуля"
Чтобы понять правильность этой процедуры, обратитесь к примеру последовательности. Если вы не обучены и не уполномочены выполнять электромонтажные работы, не выполняйте их самостоятельно.
- Перед началом установки отключите электропитание. Для этого просто поверните автоматический выключатель, который является главным автоматическим выключателем, в нижнее положение. После отключения убедитесь с помощью отвертки в отсутствии опасного потенциала.
- Теперь можно устанавливать шины. Для этого используются специальные медные или алюминиевые пластины с предварительно просверленными отверстиями для винтов. Если у вас нет таких пластин под рукой, вы можете сделать их сами; все, что вам нужно, это обычная сталь, в которой вы проделаете отверстия с помощью дрели и сверл.
- Рабочая нейтральная шина крепится к распределительному устройству с помощью изоляторов. Это делается в целях безопасности, так как в распределительных коробках могут возникнуть короткие замыкания, которые прожгут нейтральный проводник и коснутся фазы. В этой ситуации автоматический выключатель не сработает, но нейтральная шина окажется под напряжением.

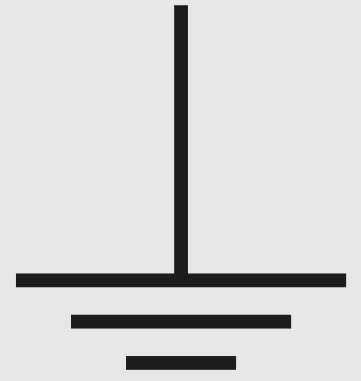

- Вторая шина в качестве заземляющего проводника может быть присоединена непосредственно к панели без использования изоляторов. После закрепления рабочая и заземляющая шины должны иметь соответствующую маркировку. Согласно стандартам PUE, нулевой проводник должен быть обозначен синим цветом, а заземляющий проводник – маркирован. Чтобы не тратить время, знаки заземления и зануления можно приобрести в магазине электротоваров.
- Между полосами следует установить перемычку. Для этой цели также подойдет пластина из того же материала, что и планки.
- К пластине с нейтралью прикручиваются только нейтральные провода. Эти провода также должны быть окрашены в синий или голубой цвет. Провода заземления (желто-зеленая изоляция) монтируются на нейтральной пластине. При завинчивании всегда используйте шайбы, иначе не будет достигнут необходимый контакт.
Читайте также:
- Могу ли я подключить систему аварийного освещения к одному из выключателей?
Здравствуйте, при подключении силового распределительного щита мы установили 7 выключателей на силовую линию и 4 выключателя для освещения. Подскажите, пожалуйста, куда подключать аварийное освещение. Можно ли их подключить к одному .
Александр Можно ли в частном доме отключить и фазу и ноль (на выключателе нагрузки перед счетчиком). И есть ли смысл ставить общий рубильник за счетчиком с автоматическим выключателем замыкания на землю.
Можно ли установить автоматический выключатель (или УЗО) горизонтально, а не вертикально? Просто я выбрал место, где он не помещается вертикально. Спасибо. Ответ: Можно установить блок предохранителей горизонтально, при условии, что .
Максим Доброе утро. Хотелось бы получить совет по переносу панели стартера в другое место, не хочу делать никаких работ с проводкой, но если это необходимо, то без проблем. Дело в том что в самом низу .
Денис Доброе утро. Столкнулся с такой ситуацией. В новом многоэтажном доме распределительное устройство находится на первом этаже, установлено для квартиры: однополюсный автоматический выключатель 40А (вводной), УЗО 40А и электрический .
4 Комментария(ев) на "Как правильно разделить провод "PEN"?"
Леонид
Здравствуйте!
Подскажите, ведь если рабочий нулевой провод на подстанции уже заземлен (тупо заземленная нейтраль), почему PE (заземление) не может соединиться с рабочим N, при неисправной изоляции, например N окажется на теле потребителя и войдет в землю, или при попадании рабочей фазы на тело, часть войдет в землю и сработает защитный автоматический выключатель, объясните пожалуйста. И еще вопрос, как включить УЗО в квартире, где есть земля, чтобы человек в первом случае коснулся фазы-ноля, а во втором – фазы-земли? Цепь УЗО не соединяет ноль и землю?
Заранее благодарю за ответ, спасибо!!!
Здравствуйте Леонид!
Ответы на свои вопросы Вы можете получить, прочитав цикл статей о системах заземления.
Дима
Обязательно ли заземлять точку разделения PEN на PE и N (например, в главном распределительном щите, который заземлен), или можно сделать разделение в любой другой точке (этажный щит системы TN-C в многоэтажном доме)?
Здравствуйте, Дима!
Ваш вопрос был направлен на электротехнический форум "ЭлектроАС". Вы можете зарегистрироваться на форуме и обсудить более подробно "Где следует разделить PEN проводник на PE и N проводники?
Экспертиза проектов электроснабжения, шеф-монтаж, технический надзор и измерения также можно заказать: +7(926)210-83-75
Срочная платная консультация с энергетиком +7(925)705-93-63
Как разделить PEN провод на PE и N?

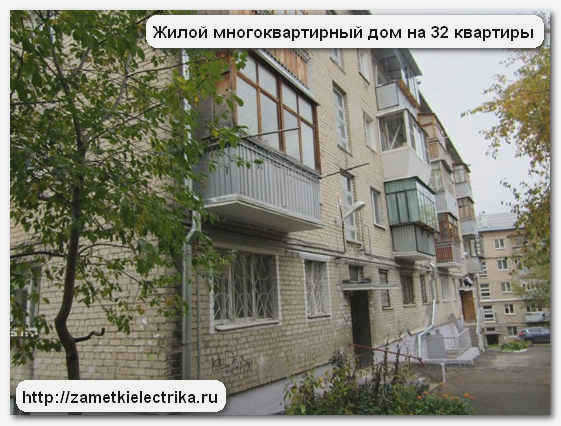

Чтобы лучше проиллюстрировать написанное ниже, я приведу примеры из своей практики вместе с реальными фотографиями. В качестве примера рассмотрим электроснабжение жилого дома типа "хрущевка".

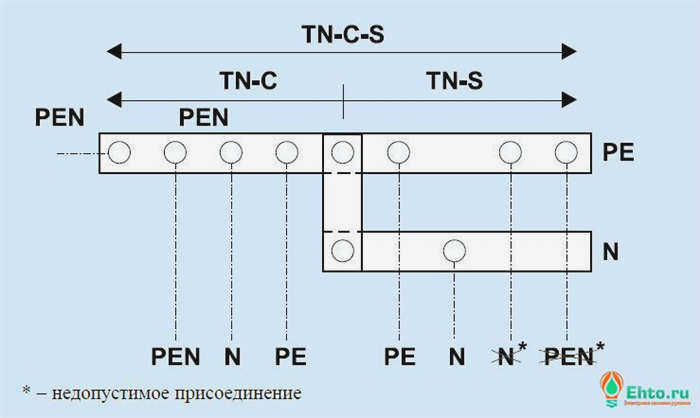

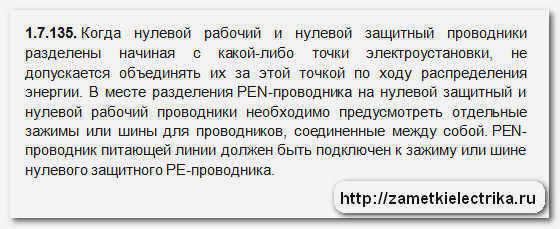

Пояснение: От точки разделения PEN-проводника на защитные N- и PE-проводники дальнейшие соединения не допускаются.

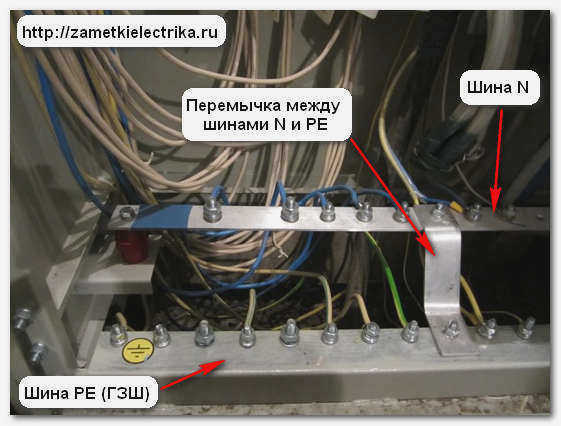

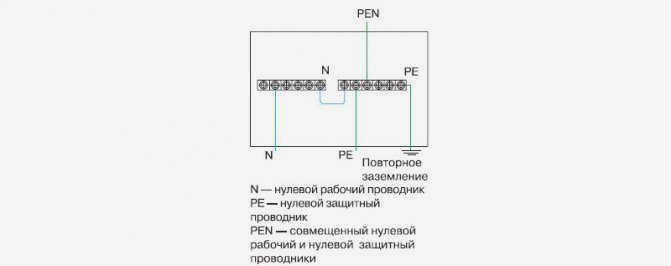

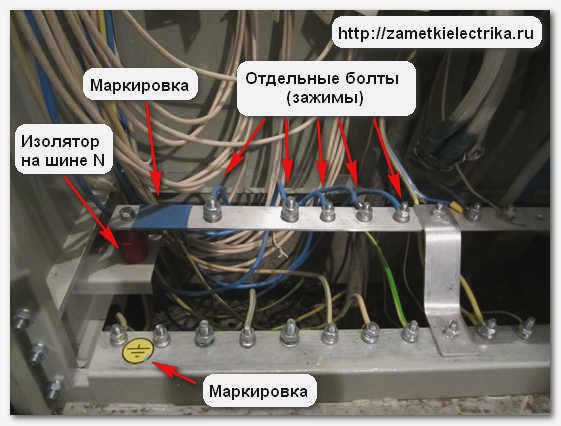

В точке разделения, в нашем примере распределительного щита 0,4 (кВ), установлены две сборные шины (или клеммы), которые должны быть соединены друг с другом и промаркированы:
- PE-шина, также известная как GZH-шина (более подробно я писал об этом в статье о требованиях к шинам GZH)
- шина N
Перемычкой может быть любой проводник или шина одинакового сечения и материала. Некоторые мои коллеги-электрики устанавливают две перемычки по краям этих шин, что в принципе не противоречит требованиям EAR.
Я подчеркиваю, что шины или клеммы должны иметь отдельные точки подключения для соответствующих проводников PE и N, а не соединяться в одном месте под одним винтом или клеммой.

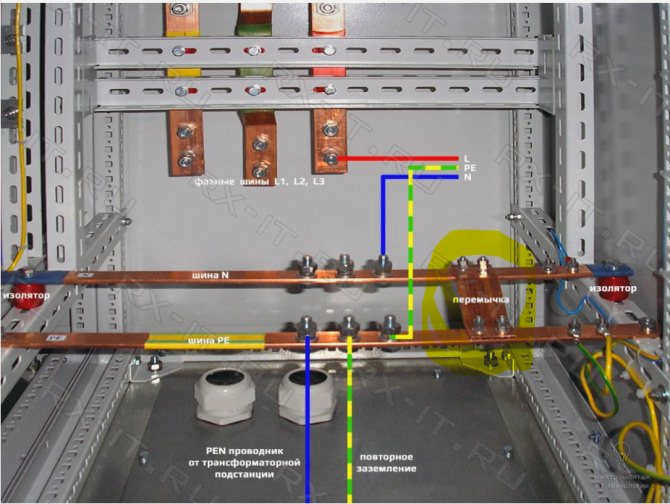

Шина N устанавливается на специальные изоляторы, а шина PE (ГЗШ) крепится непосредственно к корпусу распределительного устройства 0,4 (кВ).
Читайте ПУЭ 1.7.61:
Теперь нам необходимо заземлить шину РЕ (ГЗШ), к которой подключен PEN-проводник кабеля ввода. В приведенном выше абзаце говорится, что в качестве повторного заземления можно использовать естественные заземляющие электроды. Я настоятельно советую вам сделать заземляющий электрод, сокращенно CE. О том, как это сделать самостоятельно, вы можете прочитать в моей статье об установке заземлителя.

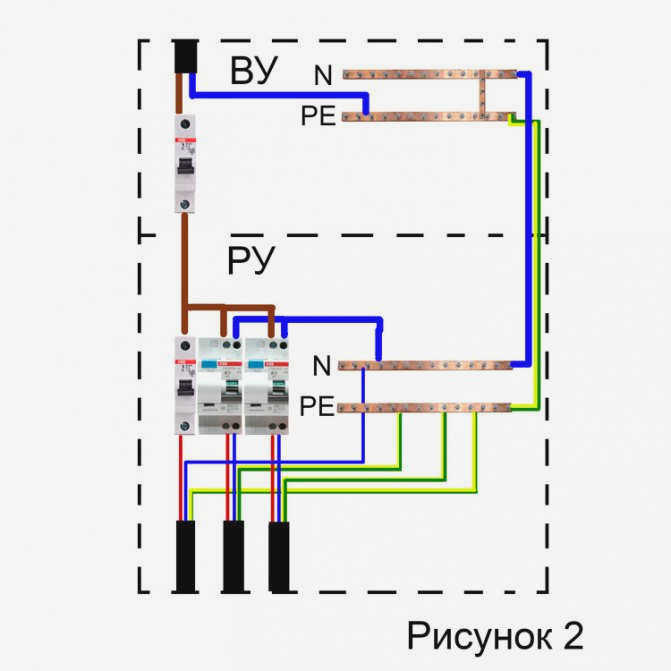

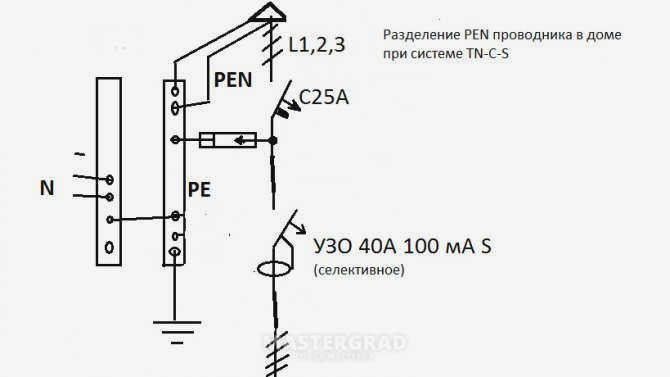

Схемы разделения PEN-проводников

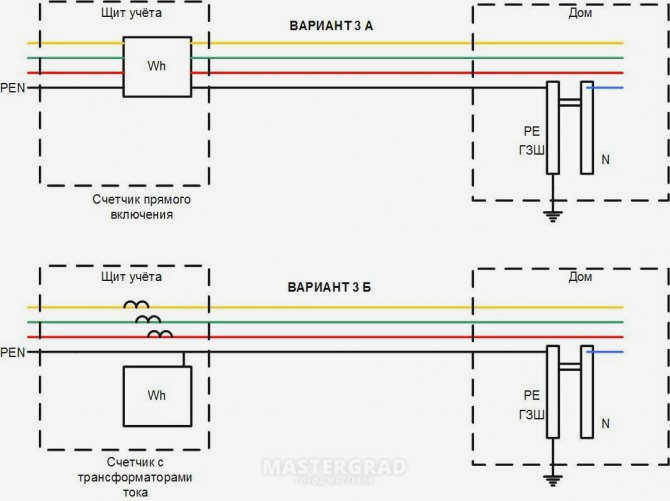

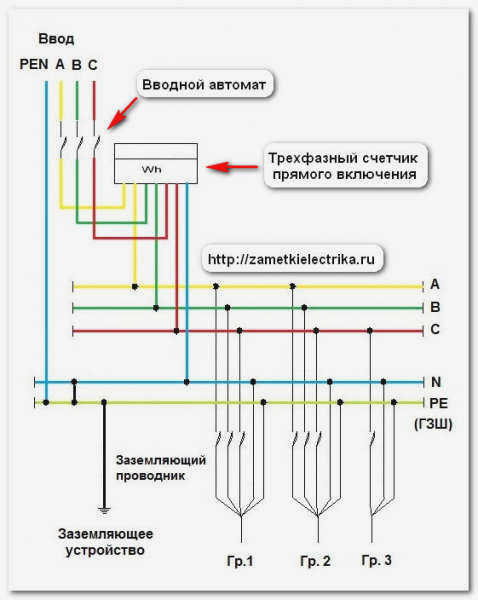

Здесь приведен пример трехфазной входной цепи с прямым подключением к сети:
Схема вышеприведенной диаграммы может несколько отличаться. Например, вместо автоматического выключателя может быть установлен трехполюсный автоматический выключатель, а сетевые предохранители и УЗО могут быть установлены за счетчиком. То же самое относится и к групповым автоматическим выключателям – вместо них можно установить предохранители.

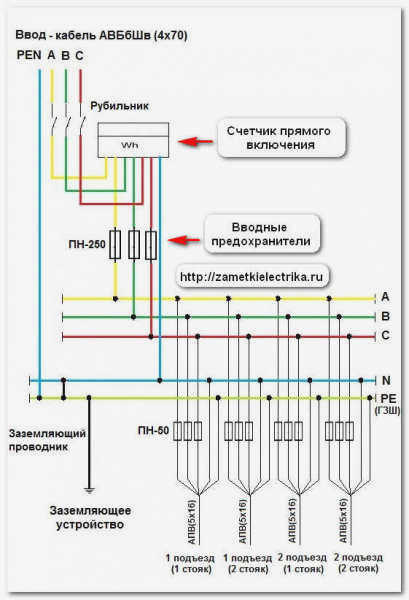

Рассмотрим наглядный пример: 4-этажный жилой дом питается от трансформаторной подстанции (ТП), расположенной во дворе, кабелем АВБбШв (4х70).
В этом случае мы подключаем фазные провода (A, B, C) входящего кабеля к коммутационному аппарату – трехполюсному автоматическому выключателю, а объединенный PEN-провод входящего кабеля – к шине РЕ (ГЗШ). См. схему:

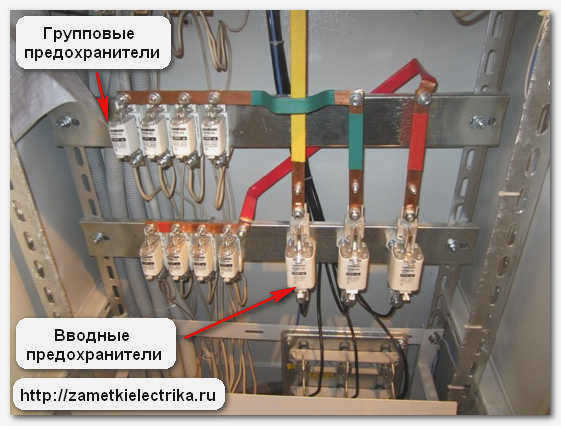

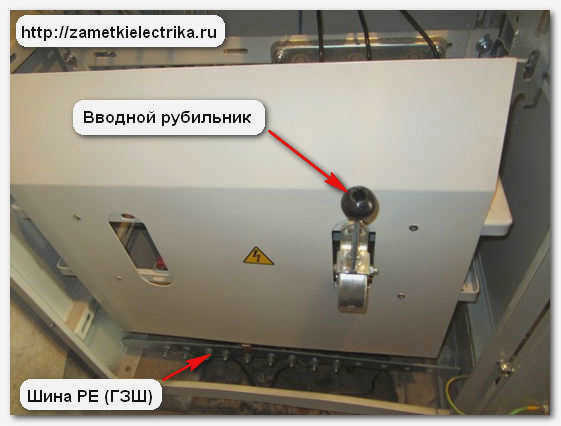

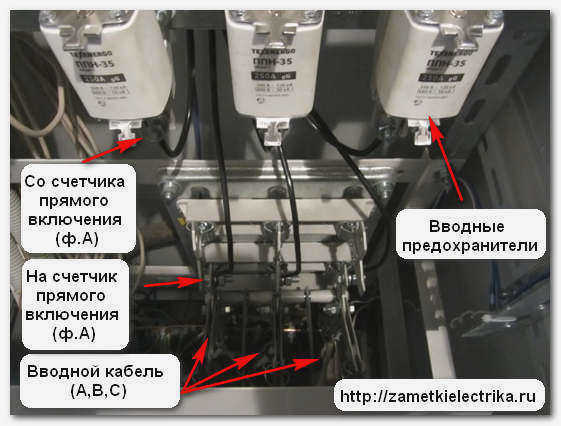

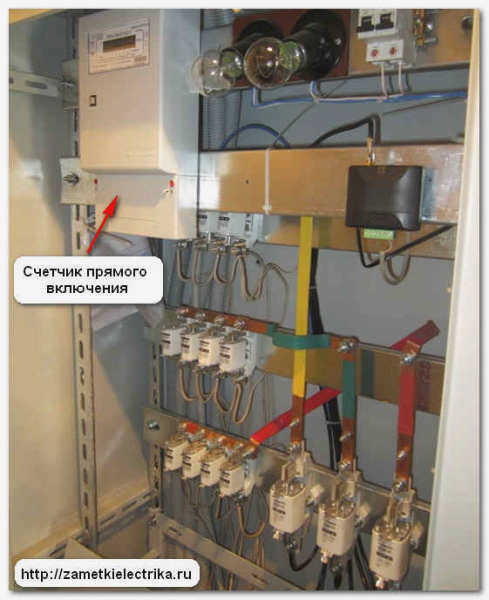

А вот фотографии этого конкретного распределительного устройства:
Ошибки при разделении PEN кабеля на PE и N
Наиболее распространенной ошибкой при раздельной прокладке PE и N проводников является их объединение в пучок за пределами распределительного пункта. В нормальном состоянии проводник PE не должен проводить ток, но при объединении его в пучок он начинает действовать как нулевой проводник. Это приводит к неправильному срабатыванию устройств защитного отключения (УЗО). Распространенной ошибкой является установка перемычек между нейтральным проводником и заземляющим (PE) контактом розетки. Наиболее серьезные последствия такого соединения возникают при обрыве нейтрального проводника до точки подключения в розетке.
Второй ошибкой является создание отдельных контуров заземления для различных электроприборов в одном здании. В этом случае на разных концах защитного проводника PE возникает разность потенциалов, что приведет к протеканию тока в защитном проводнике PE. В случае разрыва защитного проводника между электроприборами может произойти поражение электрическим током. Такое соединение также может привести к сбоям в работе цифрового оборудования.
Читайте также: Что такое межфазное короткое замыкание и как от него защититься?
Третья ошибка – использование строительной арматуры или водопроводных труб в качестве заземления для заземляющего проводника. Домовая арматура не гарантирует надежного заземляющего контакта, а водопроводные трубы могут иметь проржавевшие участки или непроводящие пластиковые вставки. Если заземление PE выполняется на стояке в нескольких квартирах, может возникнуть ситуация, похожая на вторую ошибку.
Окраска проводов как способ ускорения монтажа
До появления ГОСТ Р 50462-2009 кабели окрашивались в белый или черный цвет. Обнаружение фазного и нулевого провода осуществлялось путем отключения тестера при подаче питания.
Использование цветных маркеров упрощает ремонтные работы, делает их безопасными и удобными. Зная цвета кабелей, технический специалист не потратит слишком много времени на прокладку проводов в доме или квартире.
Давайте рассмотрим важность цветовой маркировки на примере лампочки. Если при замене лампочки перепутать нулевой и фазный провода, существует риск травмы или смерти от удара током. Если в электрической системе L и N имеют цветовую маркировку, то фаза идет к выключателю, а нейтраль – к источнику света. Напряжение нейтрализуется, и вы можете даже прикоснуться к включенной лампочке.
