Чтобы сделать портативный пеногенератор из бытового пульверизатора, сначала снимите и разберите выпускной клапан его воздушного насоса, слева на фото:

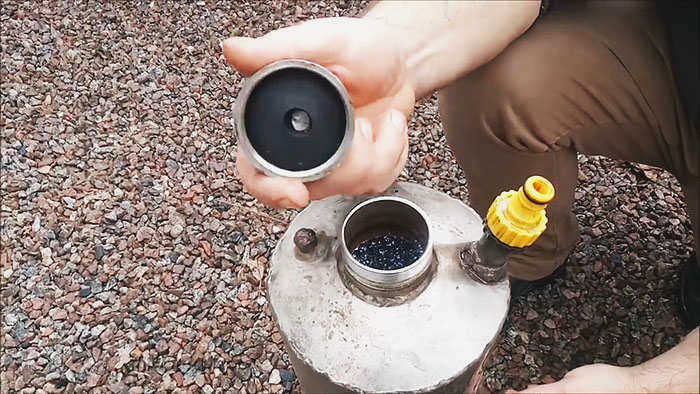

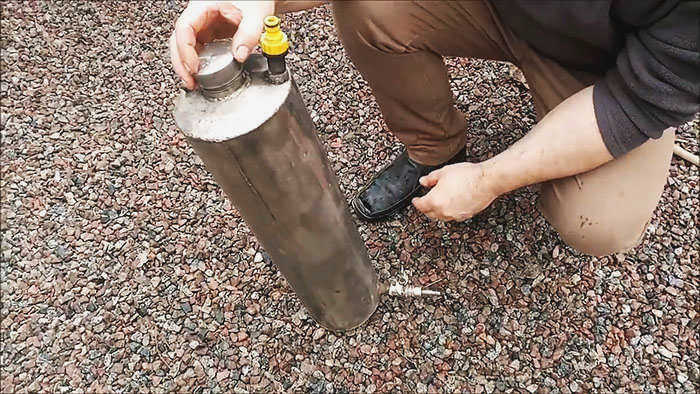

Простой и эффективный пеногенератор из огнетушителя
Дешевые отечественные автомойки имеют недостаточно эффективные пенные насадки. В результате даже хорошая бесконтактная пена плохо справляется с загрязнениями. Улучшить качество мойки можно с помощью самодельного пеногенератора. Он справляется с засохшей грязью, которую затем легко смыть с помощью минимойки.
Материалы:
- Корпус от старого порошкового огнетушителя с горловиной и крышкой;
- стальная трубка 1/2";
- кусок резины от бутылки с герметиком;
- садовый шланг;
- насадка для садового шланга;
- 1/2" шаровой кран;
- быстроразъемное соединение M1/2" для компрессора;
- резиновая лента.
Пеногенератор изготавливается без порошкового огнетушителя или старого ручного стального пистолета-распылителя. Можно использовать другой металлический контейнер емкостью 8-10 литров. Он должен быть оснащен крышкой с резьбой и резиновым уплотнением.

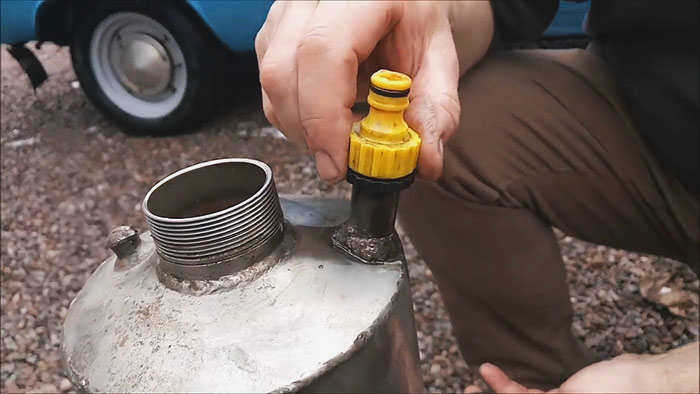

В верхней части контейнера имеется отверстие для трубки диаметром 15 мм. Она будет использоваться в качестве выхода пены. К этому отверстию приваривается короткий кусок трубы длиной 7-10 см. Он имеет резьбу для установки адаптера для садового шланга.

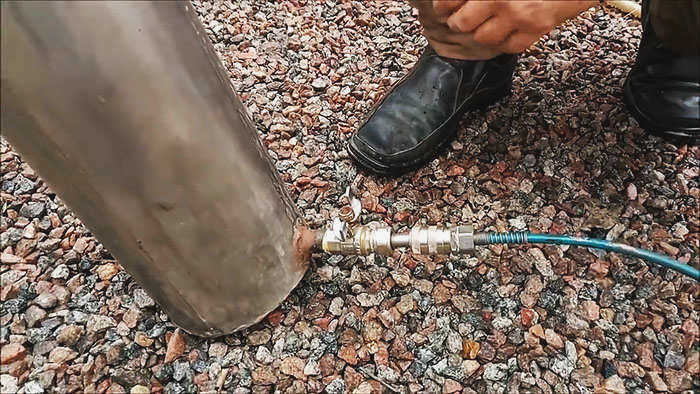

В боковой части дна баллона просверливается отверстие для трубы. Она будет использоваться для подачи воздуха. В это отверстие вставляется заглушенная трубка с боковыми отверстиями.
Достаточно просверлить 10 отверстий подряд сверлом 2 мм. Труба приваривается так, чтобы отверстия были направлены вверх. Затем на ней нарезается резьба для крепления шарового крана. Затем накручивается фитинг шланга компрессора. Все резьбы предварительно герметизируются фум-лентой или другими средствами.

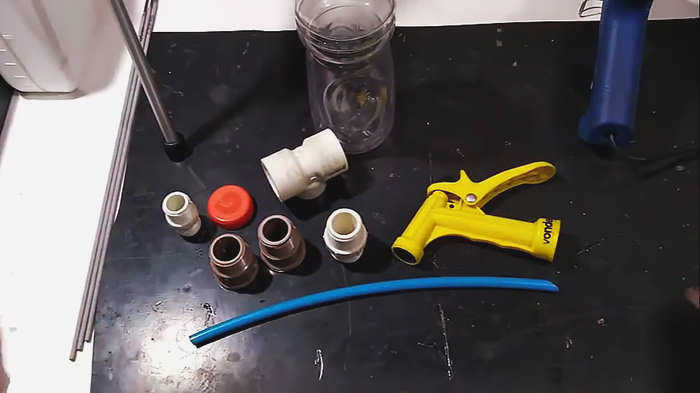

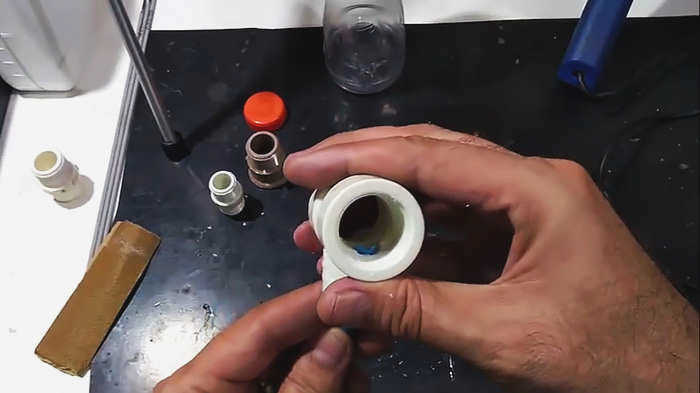

Материалы:
- Садовый пистолет;
- ПЭТ-бутылка 0, 5 л;
- ПВХ тройник с резьбой 3/4" – 1/2";
- ПВХ бочонок с резьбой 1/2";
- ПВХ переходники с клеевой трубы на резьбу 3/4" – 2 шт;
- Пластиковая трубка 6-8 мм.
Процесс изготовления насадки для пеногенератора

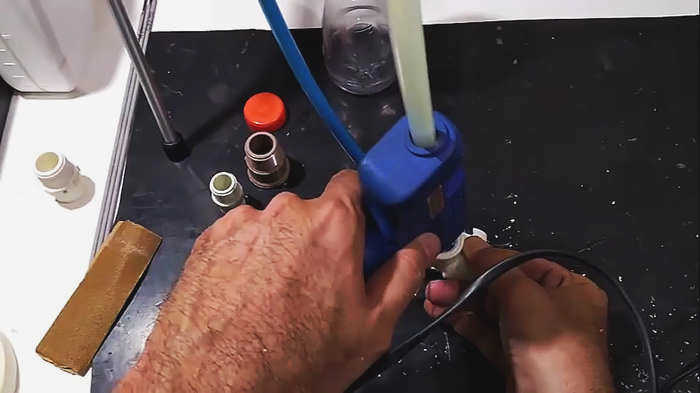

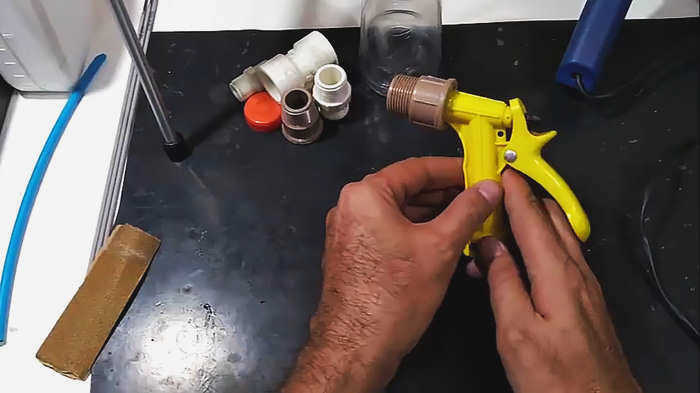

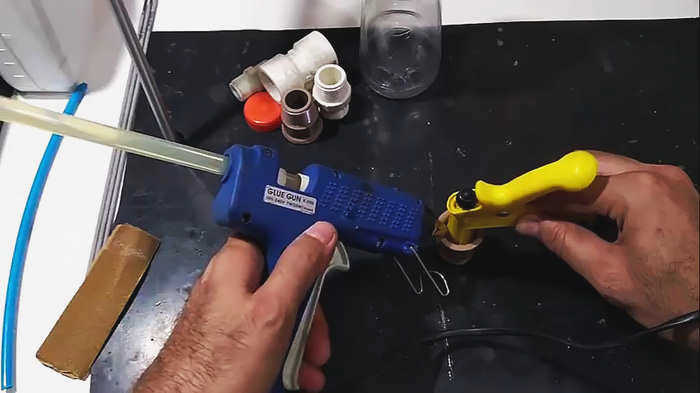

Открутите насадку от садового пистолета и приклейте переходник для клея к резьбе 3/4". Можно использовать обычный термоклей, чтобы не ждать высыхания специализированного состава или силикона.

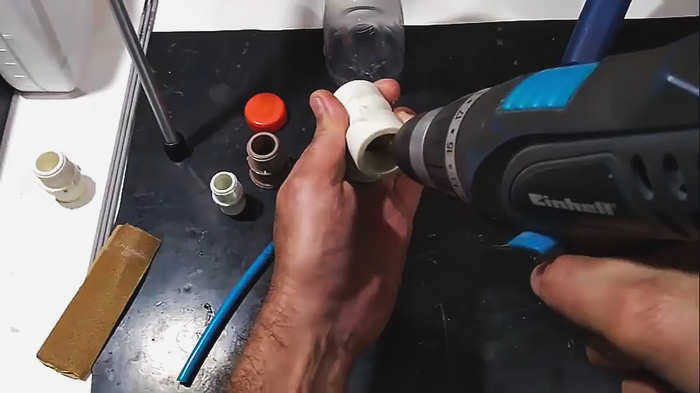

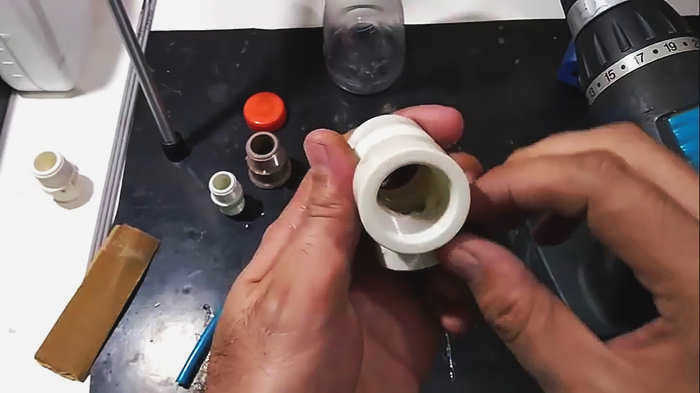

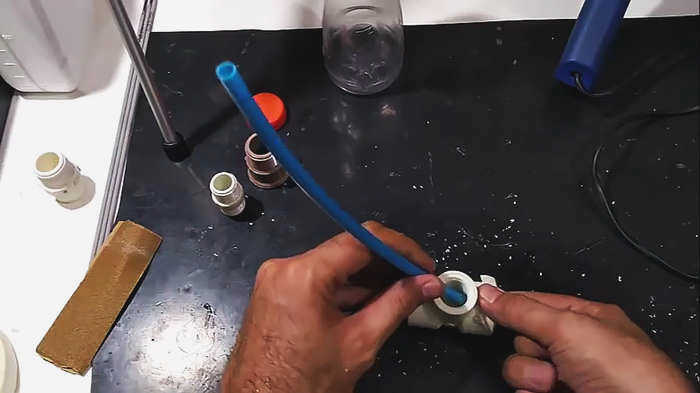

Затем приклейте трубку для моющего средства к тройнику через боковой отвод 1/2". Это можно сделать, предварительно обрезав трубку под углом, а затем слегка рассверлив внутренний угол тройника.
Это позволит приклеить трубку так, чтобы острый срез был параллелен внутреннему проходу тройника.
Положите шланг ровно, а затем приклейте на место. Чтобы предотвратить попадание клея на проход тройника, его можно временно закрыть малярным скотчем.
Терминология
Существуют сотни видов искусственной пены и десятки типов пеногенераторов (независимо от конструктивных особенностей). Поэтому, чтобы избежать путаницы, дадим определение этим терминам:
- Пена – это мелкодисперсная система в дисперсной среде. Проще говоря, это жидкое, упругое, эластичное или твердое пузырчатое вещество, в котором общий объем полостей пузырьков как минимум в несколько раз превышает общий объем перегородок между ними.
- Пенообразование – это превращение первичного диспергирующего агента в пену.
- Вспенивающий агент – это первичный диспергатор, вещество или смесь веществ, которые вспениваются при определенных условиях.
- Наполнитель – это газ, заполняющий пузырьки пены. В незаполненных пузырьках пены существует вакуум.
- Пеногенератор или пенообразователь – это техническое устройство, входом которого являются пенообразователь и наполнитель, а выходом – пена. Пеногенератор – это постоянно откачиваемая вакуумная камера, в которую вводится активный наполнитель.
- Барботер – это часть пеногенератора, в которой происходит вспенивание.
- Активный барботер производит пену тем или иным способом, действуя механически, пневматически (барботер) или посредством электрических, химических или электрохимических процессов.
- Пассивный барботер представляет собой твердую, химически стойкую дисперсную систему, через которую в наполнитель вводится вспенивающийся золь. Вспенивание происходит за счет микротурбулизации в порах пассивного барботера.
- Активный пенообразователь – не требует наполнителя, так как вспенивается сам при определенных условиях (нагрев, разгерметизация, добавление пенообразователя и т.д.).
- Коэффициент вспенивания – это отношение общего объема наполнителя к объему пенообразователя на единицу объема. Например, если для получения 1 литра пузырьков используется 1 мл пенообразователя, то это кратно 999.
Принцип работы
Поэтому мы разработаем воздушно-жидкостный пеногенератор с пассивным барботером. Этот класс оборудования технически прост и доступен для самостоятельного изготовления, а его производительность и кратность пены достаточны для индивидуальной автомойки. Воздушно-жидкостной означает, что пенообразователем является жидкость (раствор автошампуня в воде), а наполнителем пены – атмосферный воздух.
Принцип работы данного типа пеногенератора показан на рисунке:
Принцип работы пеногенератора для автомоек
В зависимости от способа подачи пеногенератора и наполнителя установка может иметь конструктивное исполнение:
- Инжекционная (нагнетательная) – пенообразователь и наполнитель нагнетаются под обязательным давлением. Широчайшие возможности регулировки размножения и расхода пены. "Производительность на дальнем расстоянии" (см.) ниже) является наибольшей. Воздушный компрессор – низкой или средней производительности на 4-5 ати (4-5 бар (приблизительно) или 55-70 фунтов на кв. дюйм). Расход шампуня на одну мойку – 30-50 мл; воды на пенообразующее средство – 5-6 литров.
- Прямая эжекция (заряженная) – воздух также нагнетается и забирает пенообразующее вещество из сливного резервуара с атмосферой, аналогично распылителю одеколона. Конструктивно он проще предыдущего типа (не требует напорного бака), но возможности настройки параметров пены несколько сужены. Компрессор рассчитан на давление 2-2,5 ати (бар, или 29-36 psi), расход воды и шампуня примерно в 1,5-2 раза выше, чем в предыдущем случае. При использовании компрессора малой производительности (для накачки шин) возможна только низкая пена. Большинство пенных сопел для моющих пистолетов сконструированы по этой схеме.
- С обратным выбросом – струя пенообразователя из сопла втягивает атмосферный воздух. Его расход зависит от перепада давления на срезе сопла, который должен быть не более 1 атм (0,987 бар или 14,5 psi), поэтому получение большого количества пены невозможно. Дополнительные параметры (см. ниже) неудовлетворительны для автомоек, но модель такого устройства из моечного пистолета с грязевой фрезой и куска пластиковой бутылки с "талией" (на фото ниже) можно использовать для наглядного понимания принципа работы и обучения настройке пеногенератора.

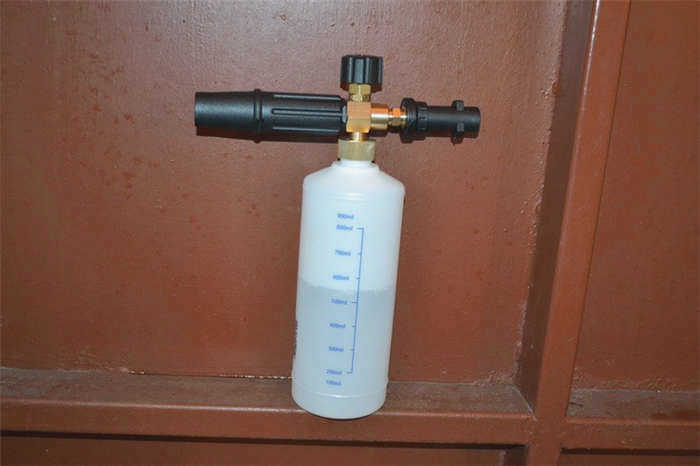

Изготовитель пены для керхера с Алиэкспресс
В наше время не составляет труда купить то или иное, как говорится, не выходя из дома. Пеногенератор в данном случае не является исключением. За вполне приемлемую цену каждый может позволить себе довольно полноценный пеногенератор.
Стоит отметить, что большинство представленных устройств родом из Поднебесной. Поэтому разумнее всего заказывать их через известную торговую площадку Aliexpress.
Какие химические средства использовать в бытовой технике
Для бытовой техники возникает закономерный вопрос: какие моющие средства наиболее подходят для создания рабочего раствора?
В настоящее время пенообразователи представлены в широком ассортименте, поэтому сложно однозначно сказать, что та или иная марка химиката будет наиболее подходящей в данном случае.
Тем не менее, всегда можно обратиться к аналитическим данным и составить список производителей, наиболее популярных среди автолюбителей.
Среди них можно выделить следующие компании:
- Автошампунь "Керхер";
- Домашнее жидкое мыло "Новая Заря";
- Шампунь-концентрат "Hi Gear";
- Автошампунь "FliNN";
- Травяной автошампунь
Если вам есть что добавить, пожалуйста, сделайте это в комментариях ниже.
