Для управления освещением двух ламп (или групп ламп) из нескольких мест с помощью одного выключателя используются двухсторонние выключатели. Они имеют шесть контактов. Если вам нужно найти общие провода, их нужно подключить так же, как и в обычном устройстве такого типа, только проводов нужно подключить больше.
Как подключить перекрестный выключатель?
Когда дело доходит до установки, эти выключатели, как и все остальные, делятся на те, которые предназначены для открытой проводки (наружной) и скрытой (проложенной внутри стен). Другими словами, существует два типа конструкции: накладные и встраиваемые.
Очень редко, в исключительных случаях, используется гибридная проводка, при которой вся кабельная линия скрыта внутри стен, а выключатели устанавливаются снаружи, т.е. монтируются на поверхность. Это особый случай, когда углубления для подрезов невозможны или проблематичны.

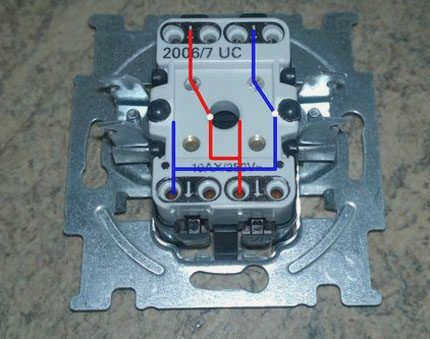

Крестовые переключатели выглядят как обычные втулки и не имеют четкого положения включения или выключения. Разница заключается в следующем:

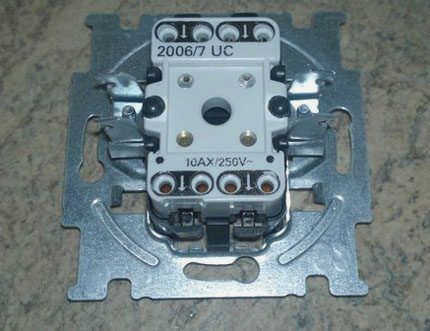

- Они имеют четыре клеммы для подключения. При наличии двух кнопок управления количество клемм умножается на два.
- Обозначение пар – вход и выход.
- Их нельзя использовать самостоятельно, а только с парой проходных выключателей.

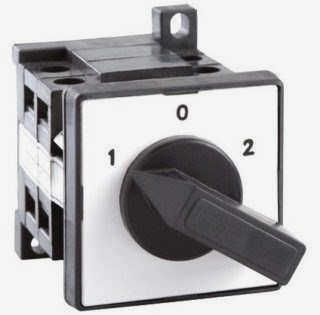

Кстати, эти переключатели могут быть оснащены не только клавишей, но и поворотным механизмом. В этом случае контакты замыкаются специальным поворотным механизмом. Принцип действия и количество клемм остаются такими же. Однако они несколько дороже, так как часто используются в установках ретро-стиля.
Мнение эксперта
Специалист по технологиям, энергетике и электронике
Задайте вопрос "Специалист по энергетической модернизации"
Двухсторонний выключатель, двухсторонний перекрестный разъединитель. Перекрестный выключатель: схема подключения, детали установки. Выключатели Legrand. Рис.2 Схема включения и выключения освещения из двух точек Принцип действия и схема подключения двухходового выключателя аналогичны одноходовым, но в отличие от предыдущих, эти устройства позволяют управлять освещением в нескольких группах. Спрашивайте, я на связи!
Двухсторонний выключатель: схема подключения своими руками
Чтобы установить перекрестный выключатель, вам понадобятся:
- Распределительные коробки, количество которых зависит от площади, на которой вы хотите реализовать эту систему управления освещением. Принципы здесь те же, что и при прокладке обычной проводки, то есть все соединения проводов выполняются только в распределительных коробках.
- Кабельная продукция, т.е. кабели. Их сечение зависит от мощности источника света, а количество проводников – от того, заземлено освещение или нет. Для соединения между выключателями вам понадобится трехжильный и четырехжильный кабель, желательно, конечно, с медными жилами и разной цветной маркировкой.
По сути, выключатель света – это соединение между двумя выключателями света, если это трехходовой выключатель.

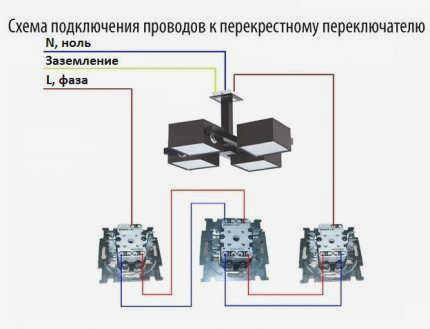

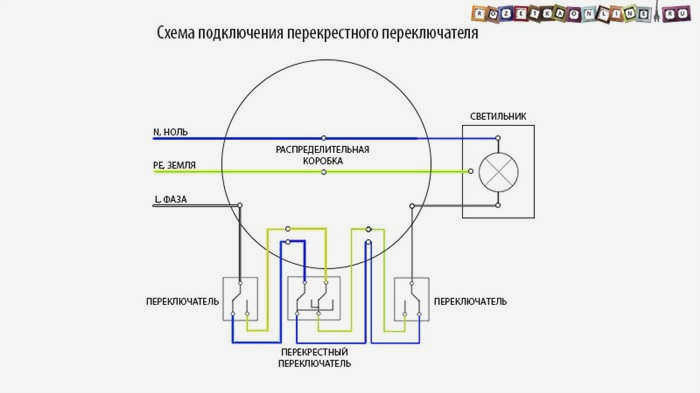

Схема подключения перекрестного выключателя с гермовводами:
К первой распределительной коробке I подключается трехжильный провод, два из которых – фаза и нейтраль, а третий – заземление. Именно фазный провод используется для включения и выключения лампы. Ноль подключается непосредственно к источнику света.
От первой распределительной коробки (если их несколько) фазный провод должен быть подключен к проходному выключателю, где он раздваивается конструкцией самого устройства.
Следующий шаг – установка и подключение кабеля, выходящего из первого проходного переключателя, к перекрестному переключателю. На этом этапе стоит внимательно посмотреть на маркировку и подключить точно к входу выключателя, который может быть обозначен соответствующими стрелками.
Одинарная клемма проходного выключателя также направляется к источнику света через распределительную коробку. От клеммы к самой лампе также требуется трехжильный кабель.
На видео ниже показано, как подключить проходной выключатель и 2 выключателя света:
Обычный

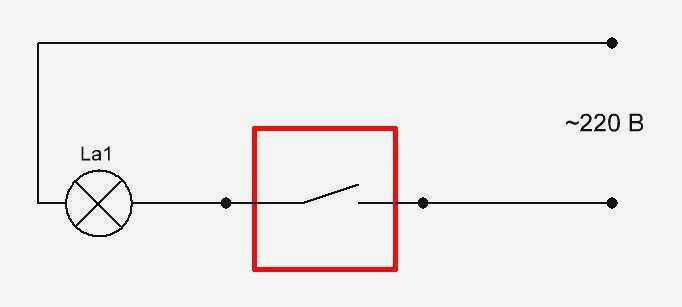

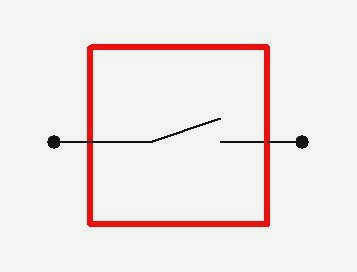

Во-первых, важно помнить, что такое обычный выключатель. На схеме он выглядит примерно так:
Это означает, что он представляет собой пару контактов, которые могут быть замкнуты или разомкнуты. Эти устройства мы используем каждый день для включения и выключения света.
Важно: Этими устройствами можно управлять с помощью ключа, кнопки или ручки. Но назначение и принцип работы у всех них одинаковый – включение/выключение.

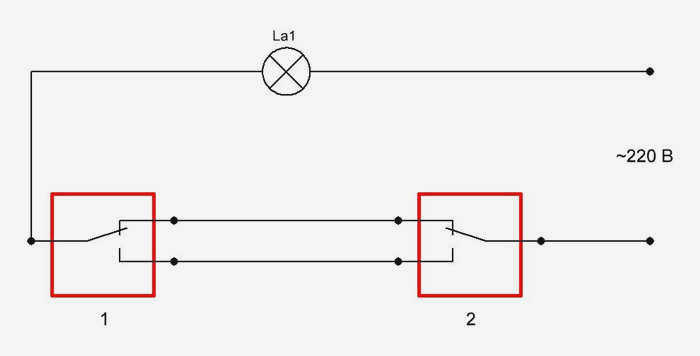

Петлевой переключатель

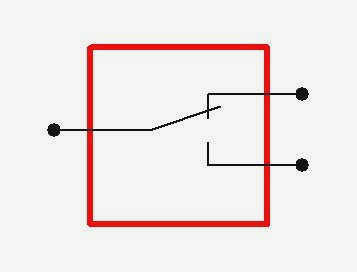

Шлейфовый выключатель отличается от обычного выключателя. Он не только включает или выключает нагрузку, но и переключается с одной линии на другую. По сути, это переключатель.
Где используются эти устройства? Предположим, у нас в доме есть длинный коридор. Он требует освещения в ночное время. Где мы должны разместить выключатель? В начале коридора? Мы включим его, дойдем до другого конца и как его выключить? Или наоборот. Вы заходите в коридор с другого конца, там темно, а выключатель далеко. Должен ли свет гореть постоянно? Не обязательно.

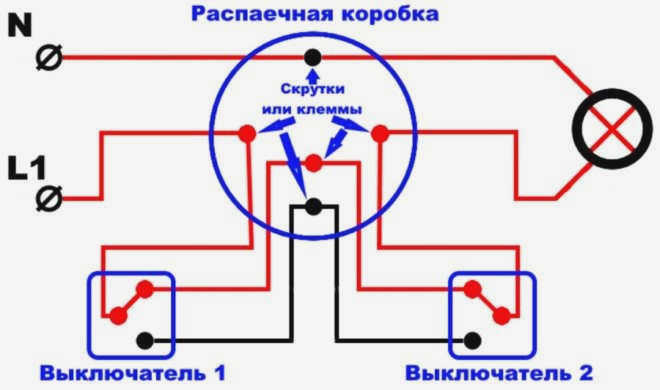

С помощью переходного выключателя нетрудно управлять светом из двух мест. Входя в коридор, включите свет. Проходя мимо, выключите его на другой стороне. И наоборот. Это означает, что вы можете включить или выключить свет одним из двух выключателей.

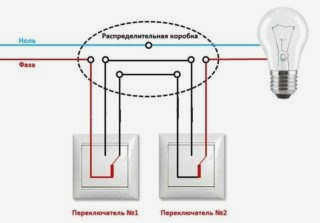

В качестве дополнения. Для организации такого управления вам понадобятся два проходных переключателя и, конечно, двухпроводная линия между ними. Но дополнительные затраты того стоят. Это лучше, чем откручивать себе голову в темноте.
Как это работает
Чтобы понять, что такое выключатель, важно рассмотреть, как он работает. Это устройство используется для перенаправления потока электричества в другую цепь – одна цепь размыкается, а другая одновременно замыкается. Поэтому минимальное количество контактов для такого устройства – три. Для механизмов с двумя и более "ключами" это число удваивается.
Тумблер – это переключатель между электрическими проводами с инверсным напряжением. Его назначение – управление одним источником света из разных мест. В основном он используется в помещениях с большой площадью, таких как стадионы, производственные цеха или склады.
Мнение эксперта
Специалист по освещению технологии, энергетика и электроника
Задать вопрос "Специалист по модернизации энергосистем"
Устройство перекрестных выключателей: принцип работы и схема подключения (установки), виды, функции, монтаж своими руками Неопытному специалисту особенно легко запутаться в соединении проводов в распределительной коробке, ведь их количество увеличивается пропорционально количеству используемых выключателей. Поговорите со мной, я здесь для вас!
Перекрестный выключатель: схема подключения, чем он отличается от прямого выключателя, как подключить из нескольких мест видео
- возможность объединения нескольких электрических сетей;
- устройство позволяет управлять (включать, выключать) разветвленной электрической цепью из одной точки;
- один источник света может быть включен из нескольких мест в помещении (например, люстру в комнате для гостей можно включить из коридора).
Существует несколько вариантов выключателей. Чтобы выбрать оптимальный, необходимо учитывать тип выполняемой задачи, требуемое управление механизмом и параметры существующей электрической цепи.

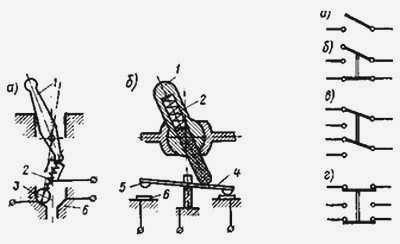

С точки зрения управления и перемещения переключателя можно выделить следующие типы:
