Разъединители имеют модульную конструкцию. Установка производится на DIN-рейку в распределительном щите.
Выключатель фазы (напряжения): конструкция, принцип работы, типы
Фазный переключатель – Это устройство, встраиваемое в электрическую цепь, которое заменяет главную и вспомогательную фазы. Главная (нейтральная, приоритетная) фаза – это линия, подключенная к заземленному энергогенерирующему устройству (генератору или трансформатору). На этой линии напряжение тока может колебаться под воздействием многих факторов, но конечные энергопотребляющие устройства не рассчитаны на скачки напряжения.
Чтобы компенсировать это, в цепь включается переключатель фаз для подключения запасного провода, ток которого больше соответствует нормативным характеристикам энергопотребляющего оборудования. Если имеется более одного запасного провода (т.е. фаз), выбирается та, напряжение которой ближе к желаемым (стандартным, нормальным) значениям. Такие устройства также называются реле контроля фаз или переключателями напряжения.
Переключатели напряжения нормализуют работу местной электрической сети, повышают ее эксплуатационную безопасность и снижают риск коротких замыканий и пожаров. Выравнивая напряжение, подаваемое на энергоемкое оконечное оборудование, они снижают частоту неисправностей и продлевают срок службы оборудования. Реле контроля фаз используются при конфигурации автономной энергосистемы с генераторами.
Конструкция и работа

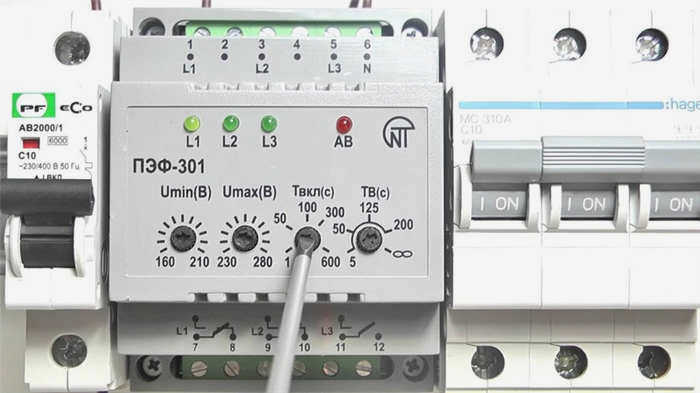

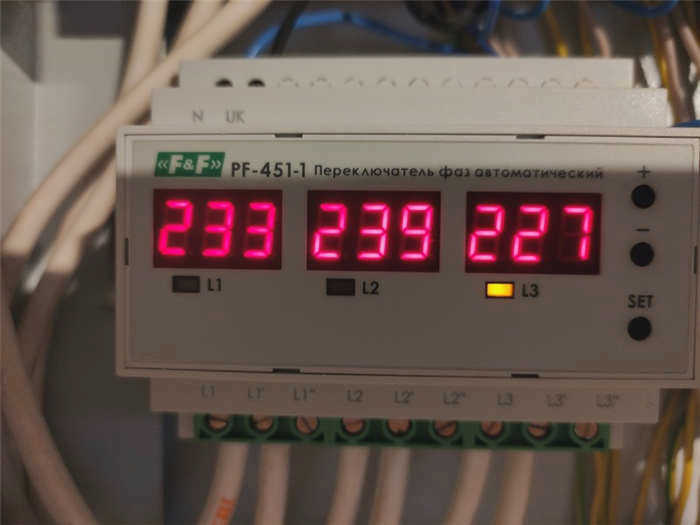

Внешне реле контроля фаз представляет собой устройство с белым или светло-серым корпусом, обычно изготовленным из высокотемпературных синтетических полимеров (термостойкого пластика). На корпусе имеются гнезда для подключения кабелей, индикаторные светодиоды и окна со значениями рабочих параметров, в частности, напряжения каждой фазы. На корпусе также имеются кнопки управления. Если фазовращатель электронный, то на корпусе имеется ЖК-дисплей, а возможно, и сенсорная панель управления.
Основной внутренний компонент устройства – Электромагнитное реле, которое управляет сдвигом фаз. Очень часто, в том числе и в этом тексте, реле используется как синоним переключателя. Строго говоря, реле является лишь частью переключателя фаз (напряжения). Большинство современных моделей – электронные, поэтому реле управляется микроконтроллером. Он посылает электромагнитный сигнал, на который реле реагирует, размыкая приоритетное соединение в электрической цепи и замыкая альтернативное соединение.
Фазовращатель "Новатек-Электро": функции и выбор
Автоматический переключатель фаз используется для контроля качества сетевого напряжения. Это устройство немедленно переключает фазу ближе к нормальному напряжению, обеспечивая бесперебойное электроснабжение объекта. Фазосдвигатель работает по принципу оптимального выбора напряжения. Процесс переключения происходит сам по себе в случае колебаний напряжения или перебоев в электроснабжении. Он работает в трехфазной сети.
Электронный фазосдвигатель обеспечивает бесперебойную работу оборудования за счет резервного источника питания. Это подключение необходимо в связи с тем, что городская электросеть не всегда поставляет качественную электроэнергию. Бытовая техника может выйти из строя из-за скачков напряжения. Для предотвращения этого используется реле выбора фаз. Это устройство незаменимо во время перепадов напряжения.
Как выбрать реле выбора напряжения?
Принимая решение о покупке автоматического фазовращателя, необходимо учитывать следующие критерии:
- Допустимый ток.
- Гибкость и вариативность настроек. В современных моделях есть возможность установить время переключения фазы на основную фазу.
- Тип индикатора. В бюджетных моделях используются светодиоды, в более дорогих – ЖК-дисплей. Основная функция дисплеев – отображение значения напряжения, приоритетной фазы и параметров настройки.
- Возможны дополнительные функции устройства. Например, сенсорное управление.
Специалисты рекомендуют покупать фазовращатели и другое электрооборудование у проверенных производителей. Компания "Новатек-Электро" специализируется на разработке и производстве электротехнической продукции. Качество фазовращателей Novatek подтверждено международными сертификатами. Продукция компании пользуется популярностью в странах СНГ. Гарантия на фазовращатели Novatek составляет 10 лет.
Высококачественная автоматика в магазине FANTOM
Наш интернет-магазин предлагает фазосдвигающие устройства марок DigiTOP – PS и AKIP – DON – PF. В наличии всегда имеются модели с различными номиналами нагрузки, поэтому вы можете выбрать оптимальное решение для конкретной задачи. Чтобы оформить заказ, добавьте товар в корзину и заполните текстовую форму. Позвоните нам, если вам нужна консультация. Контакт: +7 (495) 502-59-60, +7 (985) 471-81-47 (МТС).
Сортировка:
Дисплей:
Автоматический переключатель фаз PF-40A
Автоматический переключатель фаз PF-40A – это высокотехнологичное электронное устройство с микропроцессором.
Купить в 1 клик
Купить онлайн
Автоматический селектор фаз PF-60A
Реле выбора фаз или так называемый фазовый селектор PF-60A от AKIP-DON – автоматический …
Купить в 1 клик
Купить онлайн
Автоматический селектор фаз PF-80A
PF-80A – самый мощный из интеллектуальных электронных…
Купить одним щелчком
Купить
DigiTOP автоматический переключатель фаз PS-63A
Автоматический переключатель фаз PS-63A от DigiTOP – это совершенно новая модель интеллектуального …
Купить в 1 клик
Купить у
Фазовый переключатель
Перепады напряжения, связанные с износом кабельных и воздушных линий, распределительных щитов, подстанций и другими причинами, могут привести к выходу из строя электрооборудования, установленного в быту и на промышленных объектах. Для предотвращения сбоев и обеспечения автоматического, стабильного электроснабжения однофазного оборудования, подключенного к трехфазной системе, используются фазосдвигающие устройства.
Принцип действия и условия использования
Устройство автоматически выбирает фазу, напряжение которой в данный момент наиболее соответствует опорному напряжению 220 В, и подает питание на выделенных потребителей или всю сеть здания от этой фазы. Это позволяет избежать колебаний напряжения, обеспечивая бесперебойное питание однофазного оборудования. Фактически, идея переключателя такая же, как и у стабилизатора напряжения – обеспечить наилучший возможный уровень напряжения питания. Функциональное отличие заключается в том, что переключатель не генерирует стабильное напряжение, а только выбирает одну из доступных фаз. В связи с этой спецификой, для его использования необходимо соблюдение определенных условий:
– объект питается от трехфазной системы или двух отдельных линий с общим "нулем";
– на объекте имеются только однофазные или другие (380 В) потребители – они должны быть подключены напрямую;
– мощность автоматического выключателя на вводе достаточна для питания всего оборудования от одной линии, либо требуется несколько автоматических фазосдвигающих устройств с разными настройками приоритета линии;
– Параметры электропитания по крайней мере на одной фазе соответствуют потребностям электрооборудования;
– топология сети имеет конфигурацию звезды с общим нулем.
Если сеть отвечает всем этим требованиям, то заказ фазосдвигателя будет наиболее экономически выгодным решением для обеспечения бесперебойного электроснабжения потребителей, так как он значительно дешевле стабилизатора напряжения.
