Проходя после очистки, вода попадает в дренажный колодец, где через отверстия в стенках попадает в грунт и проходит фильтрацию через слой песка и гравия.
Как сделать септик из бетонных колец своими руками для частного дома, коттеджа: схема, конструкция, размеры
Септик из бетонных колец – оптимальный (а иногда и единственно возможный) вариант обустройства сточных вод, где нет возможности подключения к централизованным коммуникациям. Вопрос правильной и эффективной утилизации сточных вод на участке важен как для частных домовладельцев с постоянным проживанием, так и для тех, кто хочет обеспечить комфорт за городом.
Оптимальным решением при отсутствии централизованных сетей отвода сточных вод является одно/двух/трехкамерный переливной септик из бетонных колец. Для сборки всей конструкции требуется относительно немного денег, времени и усилий. Построить всю систему можно своими руками. Главное – заранее все рассчитать, купить все необходимые материалы и изготовить септик в соответствии с технологией.
При проектировании и установке септика с железобетонными кольцами основных задач две – сделать все в соответствии с санитарными нормами/правилами и создать эффективную, надежно функционирующую систему, максимально надежную и долговечную.
Предварительно необходимо учесть множество факторов: выбрать нужный объем септика и подобрать кольца и другие материалы; определить тип грунта и найти оптимальное место; установить все аккуратно и надежно.
Бетонные кольца для сточных вод являются наиболее подходящим видом изделий для строительства локального септика благодаря своей прочности, функциональности и низкой стоимости.
Септики из колец – преимущества и недостатки
Перед тем как сделать септик из бетонных колец своими руками, следует учесть особенности конструкции и все тщательно обдумать.
Основными преимуществами септиков из бетонных колец являются
- Отличные конструктивные характеристики
- Долговечность резервуаров, устойчивость к агрессивным средам, сбросам большого объема, высокому давлению
- Доступная стоимость – как материалов, так и монтажа
- Долгий срок службы – правильно построенный и регулярно обслуживаемый септик может прослужить до 50 лет
- структурная целостность – правильно выполненная гидроизоляция делает однокамерный или двухкамерный септик устойчивым к воздействию грунтовых вод, способным как удерживать содержимое внутри, так и предотвращать попадание в резервуары воды извне.
К существенным недостаткам можно отнести большой вес конструкции и необходимость использования небольших инструментов или техники для монтажа, возможность попадания сточных вод в грунт (при неправильном монтаже системы или при нарушении герметичности соединений).
Принцип работы и конструкция

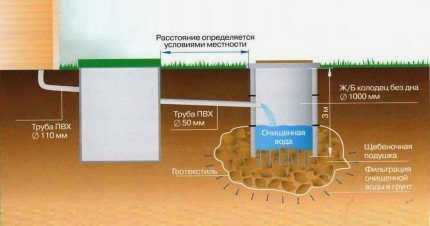

Конструкция простой выгребной ямы с переливом предполагает наличие двух объектов, соединенных отрезком трубы.
Первый – это герметичная емкость большого размера, построенная по принципу накопительного бака с непроницаемыми стенками и дном.
Вторая часть построена точно так же, как фильтрующий колодец. Это означает, что она не имеет непроницаемого монолитного дна. Вместо сплошной бетонной плиты на месте обычного дна сооружается своеобразный фильтр толщиной 1 м и более.
Фильтр изготавливается из засыпного материала с высокими фильтрационными свойствами: балласта, шлака, гравия и/или песка.
Переливной септик предназначен для повышения степени очистки сточных вод, позволяя частично сбрасывать их в грунт, дренажные поля, сточные канавы или дренажи.
Стенки могут быть сплошными или перфорированными для увеличения скорости сброса очищенных стоков из фильтрационного отстойника, иначе называемого отстойником.

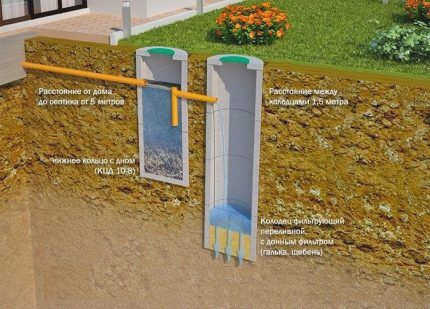

Простейшая конструкция переливной уборной состоит из двух частей, первая из которых служит резервуаром, а вторая – поглощающим колодцем.

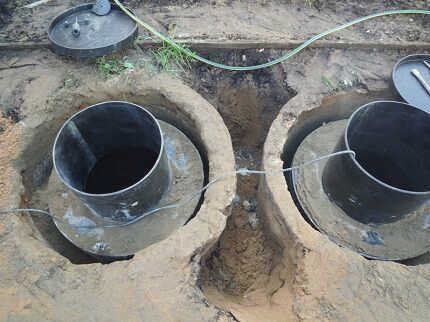

Септик и фильтрующий колодец соединены переливом, который представляет собой трубу, наклоненную в сторону поглотителя. Ее глубина зависит от климатических особенностей региона, то есть, как и любая труба, проложенная в земле, перелив должен находиться ниже уровня сезонного промерзания грунта.
К абсорберу подсоединяется канализационная труба, по которой сточные воды из внутренней канализации попадают в абсорбер.
Чертежи и основные принципы
Подходящее место для переливного колодца должно быть выбрано до начала строительных работ. Стандарты по расстоянию от других объектов на участке аналогичны стандартам для обычных уборных, поскольку загрязнение грунтовых вод все еще является проблемой.
Следует также учитывать свойства почвы на участке. Чем выше проницаемость почвы, тем больше должно быть расстояние, отделяющее двойную уборную от других сооружений.
В зависимости от типа почвы рекомендуется размещать септик подальше от дома:
- не менее 15 м – для песчаных, гравелистых, каменистых и галечных почв;
- не менее 10 метров – для песчаных суглинков.
Уборные колодцы с эффектом перелива следует размещать только на почвах с высокой фильтрующей способностью. Если ожидается, что основание колодца будет глинистым, каменистым или полукаменистым, от строительства переливного колодца следует отказаться.
На почвах с хорошей фильтрационной способностью допускается строительство выгребной ямы с переливным колодцем. Очищенные сточные воды нельзя сбрасывать на каменистые или глинистые почвы.
Пространство, разделяющее источник питьевой воды и канализационную систему, должно быть достаточным:
- не менее 50 м – для песков;
- не менее 30 метров – для песчаных суглинков.
Поскольку на строительство двухкамерной конструкции требуется больше времени и усилий, чем на строительство обычной питьевой уборной, нет смысла делать ее маленькой. Минимальная рекомендуемая вместимость составляет 2 кубических метра. Эти параметры обеспечивают пропускную способность дренажа 0,2-0,5 кубических метров в час.
Варианты установки

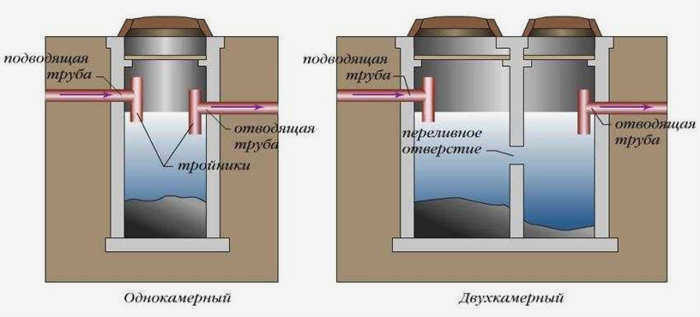

Конструкция септика из бетонных колец не отличается сложностью. Это может быть двух- или трехкамерная конструкция. Однокамерные накопители, которые работают по принципу септика, используются гораздо реже.
Количество резервуаров для сбора и фильтрации может быть два или три, в зависимости от объема очищаемой жидкости.
Независимо от типа конструкции, септик должен обслуживаться септической автоцистерной. Она будет удалять твердые отходы, скопившиеся на дне и стенках отстойников.
Однокамерные септики являются септиком выбора при проектировании канализационной системы для небольших сезонных домов, при условии, что объем сточных вод невелик. Существуют также веские причины для установки однокамерного накопительного резервуара, например, высокий уровень грунтовых вод и преобладание глинистых пород в геологической части участка.
Двух- и трехкамерные очистные сооружения устанавливаются при строительстве автономных канализационных систем для домов, предназначенных для круглогодичного проживания с большими объемами сточных вод.

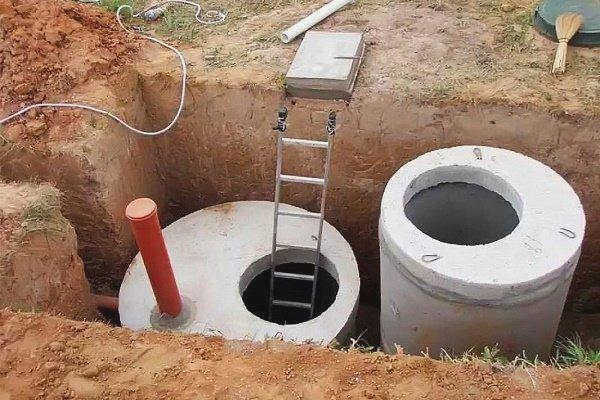

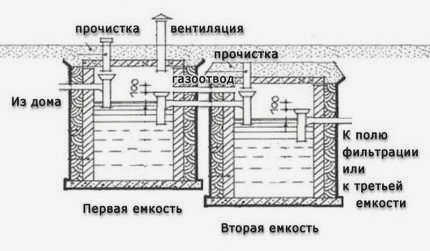

Лучшим вариантом локального очистного сооружения является установка септика, включающего два резервуара
В случае двухкамерной конструкции в комплекте с фильтрующим колодцем или полем фильтрации первый отсек представляет собой герметичный резервуар с ограниченной подачей кислорода.
Он оснащен чугунным или бетонным люком, а также входом и выходом для сточных вод. Второй отсек оснащен вентиляционной трубой для создания условий доступа кислорода.

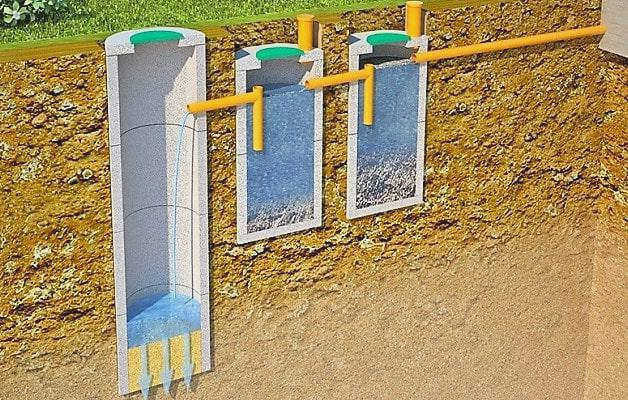

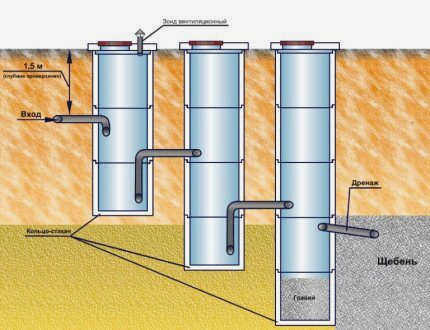

При строительстве очистных сооружений с двумя или тремя резервуарами сточные воды будут проходить многоступенчатую очистку путем отстаивания и фильтрации:
Размещение сооружения
При проектировании септика санитарная зона размещается таким образом, чтобы органические отходы не попадали в питьевую воду и плодородную почву. При выборе места необходимо учитывать санитарные и строительные нормы.
Правильное расположение системы очистки сточных вод на участке регламентируется
- СНиП 2.04.03.85. В нем изложены правила строительства внешних канализационных сооружений.
- СанПиН 2.2.1/2.1.1.1200-03. Перечисляет требования к созданию экологически опасных зон.
Согласно нормам, септик должен располагаться ниже дома, чтобы избежать подмокания фундамента в случае аварийных разливов.
В противном случае неочищенные сточные воды могут попасть в водоносные горизонты (+).

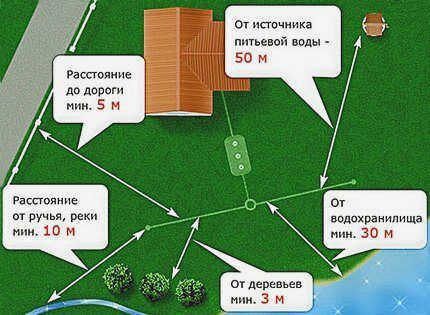

При выборе места всегда учитывайте наличие водоемов с проточной водой, выдерживая расстояние в 5 м от них. Расстояние от деревьев должно составлять 3 м, а от кустарников – 1 метр.
Также важно знать, где находится подземная газовая труба. Это расстояние должно составлять не менее 5 метров.
Поскольку возведение камер кольцевой очистки предполагает проведение земляных работ и использование специализированной техники, при выборе места желательно предусмотреть свободное пространство для ее подъезда и маневрирования
Однако важно отметить, что никакая техника не должна располагаться непосредственно над ямой очистных сооружений. Вес техники может повредить конструкцию.
Выбор участка для очистных сооружений

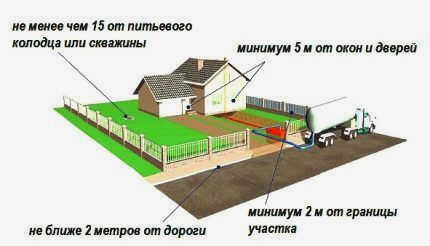

При проектировании очистных сооружений санитарная зона должна располагаться вдали от важных объектов на участке, чтобы органические отходы случайно не попали в источник питьевой воды.
При выборе места расположения сооружения действуют два правила: СНиП 2.-4.03.85 и СанПиН 2.2.1/2.1.1200-03. Они регламентируют строительство наружных канализационных систем и перечисляют требования к размещению объектов, которые могут представлять экологический риск для окружающей среды.
Соблюдение расстояний от значимых мест гарантирует, что неочищенные сточные воды не нанесут вреда окружающей среде
Если поблизости находятся резервуары с проточной водой, соблюдайте расстояние не менее 20 м. Если на участке имеются насаждения, расстояние от деревьев должно составлять примерно 3 м, а от кустарников – не более 1 м.
При планировании установки санитарной зоны следует определить местоположение подземной газовой трубы таким образом, чтобы соблюсти расстояние в 5 м.
При выборе места важно обеспечить свободный доступ для строительных и канализационных машин.
Важно обеспечить достаточное пространство для подъезда и маневрирования строительных и уборочных машин. Обратите внимание, что они не должны располагаться выше верхней части резервуара, так как вес техники может повредить стенки очистного сооружения.
Технология установки септика

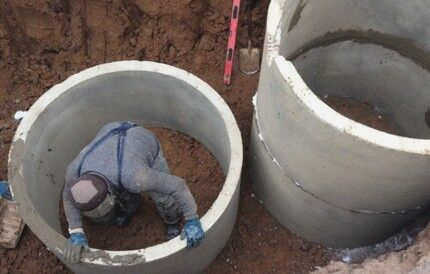

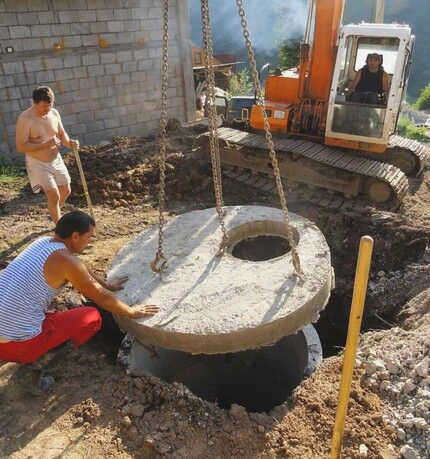

При установке двухкамерного септика из бетонных рулонов будьте готовы к тому, что это довольно сложная и трудоемкая работа. Чтобы облегчить задачу, используйте машины или наймите двух-трех помощников.
Поднять тяжелое кольцо будет трудно даже нескольким рабочим. Еще сложнее точно установить его на место.
Приобретение материалов и аксессуаров
Бетонные кольца представлены на рынке в разных размерах. Высота всегда одинакова – 90 см, а вот диаметр варьируется от 70 до 200 см.
Объем кольца напрямую зависит от его диаметра. Железобетонное кольцо диаметром 70 см имеет объем 0,35 кубических метров. Для строительства резервуара объемом 2,5 куб. м потребуется 7-8 таких колец.
Если использовать кольца диаметром 100 см, каждое из которых имеет объем 0,7 куб. м, то для строительства резервуара такой же вместимости потребуется всего 4 таких кольца.
Оптимальный вариант для строительства функционального двухкамерного септика – использование бетонных колец диаметром 100, 120 или 150 мм.
Цена изделия зависит от его размера. Поэтому перед покупкой колец всегда следует рассчитать общий объем и необходимое количество.
При расчете объема очистного сооружения и выборе колец для его установки следует учитывать, что фактический объем резервуара должен быть больше расчетного. Это связано с тем, что жидкость не сможет подняться выше уровня переливных отверстий, которые располагаются на 20-25 см ниже верха колонны.
При выборе колец необходимого диаметра следует учитывать уровень грунтовых вод. Чем выше уровень грунтовых вод, тем большего диаметра следует выбирать кольца. С увеличением диаметра уменьшается количество колец и, соответственно, глубина установки всего очистного сооружения.
