Обратите внимание, что при разборке вы можете обнаружить, что винты насоса просто разъедены коррозией, в этом случае вам придется прибегнуть к старому методу и высверлить поврежденные соединения и заменить их новыми.
Как разобрать дренажный насос с поплавковым выключателем и устранить причину?

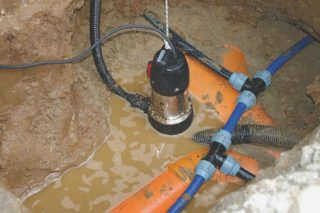

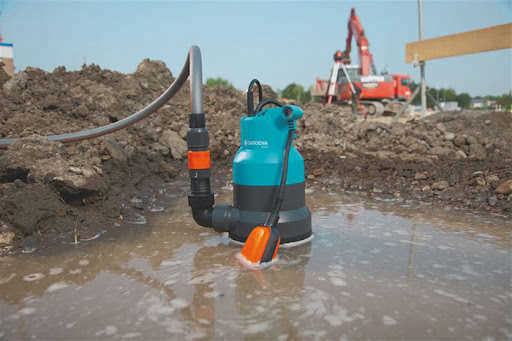

Дренажные насосы – не из самых приятных вещей в саду. С их помощью осушают канализационные колодцы, бассейны, подвалы и помогают септикам выносить очищенную (осветленную) воду за пределы территории. Но, как и все оборудование такого типа, дренажные насосы со временем выходят из строя. Поэтому наступает момент, когда требуется ремонт канализационных насосов.

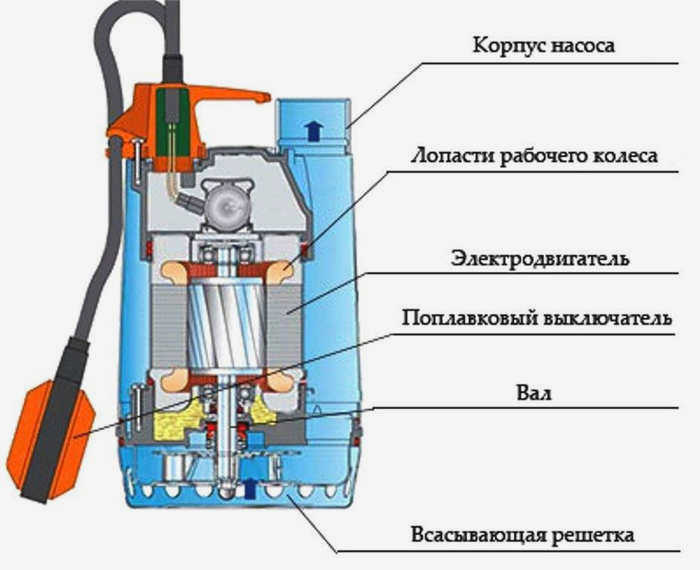

Данный вид насосного оборудования относится к категории "центробежных". На вал двигателя насажено рабочее колесо, которое перекачивает воду. По такому принципу работает множество различных моделей. Однако слив отличается от других тем, что его рабочее колесо изготовлено из стали, а стенки лопастей толще, чем в обычных агрегатах. Кроме того, зазор между корпусом устройства и стенками, окружающими камеру подачи и моторный отсек, больше. Это позволяет песку, мелким камням, органическим включениям и другим крупным частицам свободно перемещаться через зазор.
Производители предлагают обезвоживающие насосы с поплавковым выключателем. Последний реагирует на уровень откачиваемой воды. И если он падает до критического уровня, насос немедленно отключается. Поплавок действует как защита от сухого хода.
Причины поломки
Причины отказов насосов для откачки воды немногочисленны. Однако их не всегда легко найти. Кроме того, из строя может выйти как агрегат, проработавший много лет, так и недавно приобретенный. В последнем случае это может быть производственный брак или ошибки, допущенные при установке насоса. Например, насос не был опущен достаточно низко, чтобы всасывающее отверстие находилось над поверхностью воды.
Чаще всего все неисправности возникают во время эксплуатации. Очень важно правильно эксплуатировать насос в соответствии с параметрами управления, которые производитель обязательно указывает в паспорте изделия. Если насос используется неправильно, то нагрузки просто разрушат его и приведут к выходу из строя рабочих деталей и узлов. К таким контрольным параметрам относится размер частиц в перекачиваемой воде. Если они больше, чем указано в техническом паспорте, это приведет к выходу из строя в первую очередь рабочего колеса или электродвигателя.
То же самое можно сказать, если насосный агрегат работает на холостом ходу. Электродвигатель охлаждается перекачиваемой водой. Если она не попадает в корпус насоса, то через несколько минут работы электродвигатель перегреется, и велика вероятность перегорания обмоток.
Отсутствие технического обслуживания также может стать причиной выхода из строя канализационного насоса. Многие поломки можно предотвратить, если выявить их причины на ранней стадии.
Демонтированный двигатель: что может пойти не так?
Наиболее распространенной причиной выхода насоса из строя является механическое повреждение самого двигателя. Если основной механизм канализационного насоса не удается запустить, причина поломки кроется в нем. Чаще всего это происходит из-за лопастей рабочего колеса. Если в них попадает более крупная фракция грязи, насос останавливается.
В лопасти могут попасть самые разные частицы – от гальки до водорослей. По этой причине рекомендуется периодически проверять погружные насосы. Профилактическое обслуживание источника также важно, особенно если существует потенциальный риск попадания в него инородных частиц.
При демонтаже фекального или другого типа погружного насоса необходимо проверить все части устройства. На поверхности не должно быть сколов, зазубрин или деформаций. Все это является признаками нарушения целостности насоса и часто приводит к его поломке. Если наблюдаются изменения целостности всасывающей решетки, ее следует немедленно заменить.
При этом следует придерживаться следующих рекомендаций:
- Если причиной отказа насоса стал посторонний предмет, возможно, он повредил поплавковый выключатель. Замените его или используйте подходящий кабель;
- Неисправности в цепи питания очень часто возникают без стабилизатора. Даже небольшие скачки напряжения могут негативно повлиять на состояние конденсатора. Его необходимо будет заменить;
- Подгорание контактов в электрической цепи. Это происходит из-за сбоя в сети или попадания в колодец постороннего предмета.
Специалисты могут быстро определить причину электронной неисправности. На самом насосе легко найти следы короткого замыкания или оплавленные детали. Если в насос попала мелкая деталь, найти ее или ее последствия будет сложнее.
Почему ломаются дренажные насосы?
Поломки случаются не только после многих лет эксплуатации, но и с относительно новым оборудованием. Чаще всего проблемы возникают из-за некачественного изготовления или неправильной установки и использования насосов.
Часто неопытные домовладельцы допускают ошибки в процессе установки. Это определенным образом сказывается на работе насосного оборудования. Помимо неправильной установки, причинами выхода из строя нового оборудования могут быть:
- Погружение насоса на неправильную глубину, в результате чего оборудование не заполняется нужным количеством воды;
- Попадание воздуха в водяную камеру, что пагубно влияет на производительность насоса;
- Водозаборное отверстие не заполнено жидкостью из источника.
Все эти неисправности можно диагностировать и устранить после проведения диагностики. Однако эта процедура не является самой быстрой или дешевой, поэтому лучше избежать ошибок во время установки. К каждому насосу обязательно должен прилагаться паспорт изделия. В этом документе содержатся технические характеристики насосов. Если вы проигнорируете ограничения по максимальной нагрузке, насос выйдет из строя задолго до окончания срока службы.
Например, в описании канализационного насоса указано, что его назначение – перекачивать грязную воду. Если вы начнете использовать насос для перекачки чистой воды из колодца, начнутся проблемы. Перекачать слишком грязную воду насосом, который не был предназначен для этих целей, также не удастся. В процессе работы фильтры просто засорятся, и насос перестанет работать.
Неисправности также могут возникнуть из-за того, что устройство работает "всухую". Это состояние погружного насоса, когда он не заполнен водой. Это приводит к перегреву системы и выходу насоса из строя. Домовладельцам не следует пренебрегать плановым профилактическим обслуживанием, заменой поврежденных деталей. Иногда своевременной очистки насоса достаточно, чтобы поддерживать его в хорошем состоянии.
Диагностика дренажного насоса
Самостоятельный ремонт дренажного насоса может быть проведен в ситуациях, когда повреждения не столь значительны. Он включает в себя проведение диагностики, выявление неисправности и попытку ее устранения. Например, замена изношенной или поврежденной детали или очистка фильтров не представляет особой сложности. Также можно выполнить простой ремонт электрооборудования в домашних условиях, например, заменить поврежденный кабель или конденсатор.
Если корпус агрегата треснул, обмотка двигателя перегорела или клапан перестал работать, лучше отнести насос в специализированную мастерскую или купить новый насос.
Перелом кабеля питания легко ремонтируется, если он произошел возле вилки. Сложнее устранить повреждение погружного насоса для выгребной ямы в подводном месте. Здесь, из-за возможности короткого замыкания, невозможно соединить обрыв простым скручиванием.

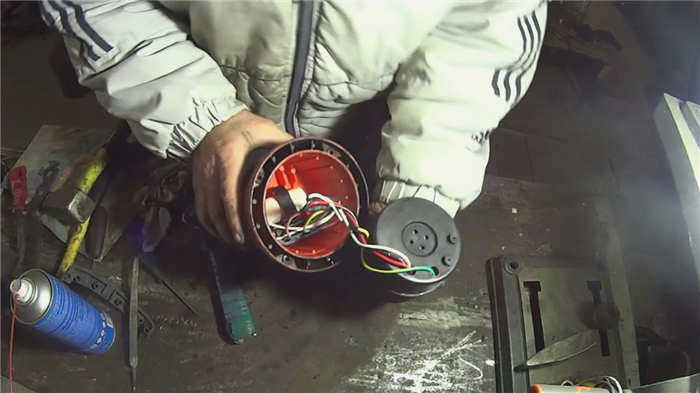

Придется разрезать кабель в месте обрыва и снова подсоединить его к двигателю. Для этого снимите крышку и извлеките отрезанную часть кабеля. Замените его длинным кабелем и штекером, затем установите крышку на место и тщательно затяните крепежные винты.
Извлечение насоса
После извлечения устройства из скважины продуйте нагнетательный патрубок, удалив остатки воды из насоса. Пометьте все соединенные детали маркером, чтобы при сборке они находились в точном положении. Затем приступайте к снятию корпуса, зажав его в тисках за выступ возле болтов. Равномерно ослабьте болты, удерживающие две половины корпуса (4 штуки). При снятии крышки вибратор – основной рабочий орган насоса – извлекается из корпуса.
Открутив стопорную шайбу, расположенную над вибратором, можно снять весь узел. Все компоненты накручиваются на центральный штифт по очереди, как кольца в детской пирамидке.
Самое главное – запомнить правильный порядок расположения всех этих деталей при разборке излучателя. Для этого рекомендуется фиксировать каждый этап разборки на камеру телефона.
Насос гудит, но не качает воду

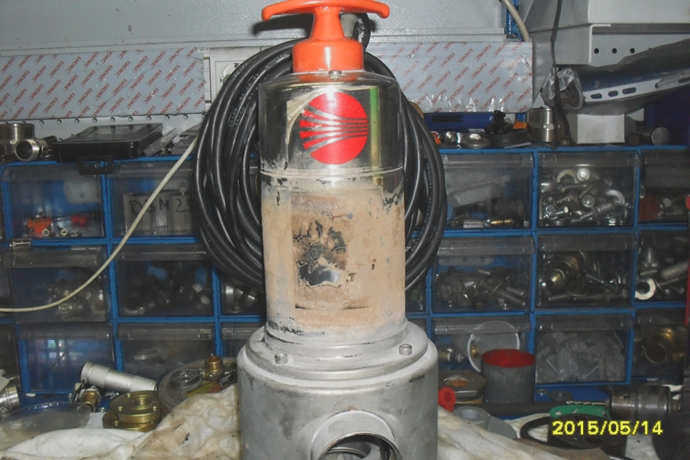

Такая неисправность, скорее всего, вызвана засорением всасывающей поверхности или сопла. Чтобы убедиться в этом, проверьте нижнюю часть устройства или отсоедините всасывающую трубу. На защитном экране с годами накапливаются камни водорослей или грязь, что может быть причиной отсутствия напора.
Второй пункт более серьезен, возможно, лопасти крыльчатки пришли в негодность, это можно проверить после очистки устройства от грязи и его вскрытия. Замена ротора обычно стоит недорого и занимает полчаса.
Конденсатор может выйти из строя. Со временем он высыхает и может не иметь достаточной мощности для работы. Конденсатор должен быть правильного типа и емкости. Его целостность можно проверить с помощью специального прибора.
Проводить ремонт таким образом – не самая лучшая идея. Обеспечьте место для комфортной работы
Обратите внимание, что из-за высококонцентрированной жидкости агрегат может перестать качать, в этом случае ремонт не требуется. По мере приближения к концу откачки наибольшее скопление ила будет скапливаться на дне откачиваемой области – это может быть причиной того, что устройство перестало подавать воду.
Устройство не издает никаких звуков и не работает

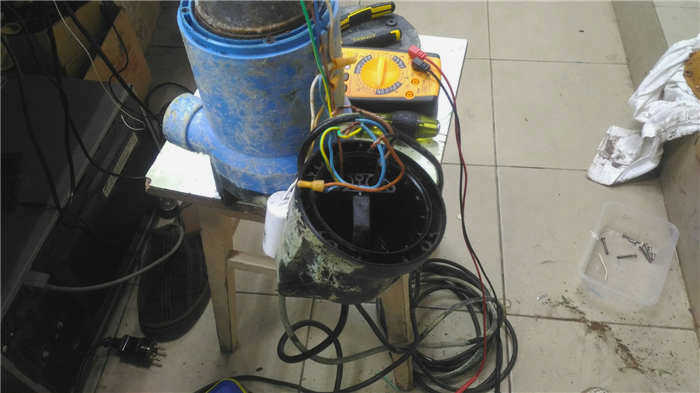

Скорее всего, двигатель не работает. Возможно, поврежден кабель или сетевое питание не поступает в точку подключения. Проверьте электропитание. Чтобы проверить кабель, достаточно снять насос, вытереть его насухо, открыть крышку конденсатора и измерить напряжение на входе в агрегат.
Если напряжение присутствует, ремонт насоса следует начинать с электродвигателя. Скорее всего, электродвигатель потребуется заменить. Обратите внимание, что если при включении слышен небольшой шум, возможно, вал электродвигателя заблокирован. В этом случае потребуется демонтаж насоса.
Проверка электрической системы
Самостоятельное изготовление поплавкового выключателя
При необходимости рассматриваемое устройство можно изготовить своими руками. Для начала работы необходимо подготовить следующие элементы:
- Корпус, который должен обеспечивать герметичность. Обычно он состоит из двух частей, помещенных одна в другую.
- Металлический шарик, который необходим для управления работой устройства.
- Два магнита.
- Контактные пластины, которые замыкаются при активации устройства.
Пластины желательно изготовить из меди или другого материала с хорошей проводимостью, так как они должны обеспечить надежное срабатывание механизма. При выборе магнитов необходимо учитывать их силу. Она должна быть точно подобрана, чтобы зафиксировать положение шарика и не дать ему легко подняться.
Корпус может быть изготовлен из пластика или текстолита. Важно, чтобы он был изготовлен из материала, который не проводит электричество. Провода, идущие к насосу, должны быть припаяны к контактным пластинам. Достаточно сечения около 2 мм кв.
Внутри поплавка должна быть хорошая изоляция, чтобы предотвратить случайный запуск. Для этого используется монтажная пена. Кабельные петли устанавливаются с одной или с двух сторон. В зависимости от того, какая из них выбрана, устройство будет либо запускаться, либо останавливаться.
В этом видео подробно рассказывается о том, как разобрать и отремонтировать канализационный насос:
Описание видео
Осушительный насос: Разборка и ремонт.
Сначала нужно решить, для чего вы хотите использовать дренажный насос. Следующий шаг – определить, сколько выключателей необходимо. Обычно это однофазный или двухфазный агрегат.
При покупке убедитесь, что поплавковая коробка полностью герметична, а кабель хорошо изолирован. Эти характеристики важны для обеспечения надежности выключателя. Иногда в комплект входят устройства для отключения питания кабелей поплавка во время работы.
