Зная необходимый метраж проекта, вы можете воспользоваться таблицей веса арматуры, чтобы перевести метры в килограммы и рассчитать количество арматуры, которое вам нужно купить.
Как рассчитать количество арматуры для фундамента

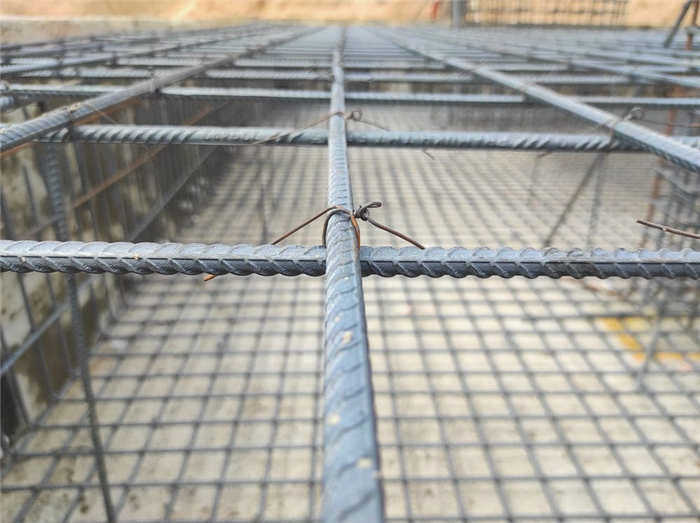

Бетонный фундамент – это основа здания. Он принимает на себя вес здания и равномерно распределяет его по всему фундаменту. Большинство фундаментов можно разделить на три типа реечный, свайный или плитный. Для придания фундаменту прочности его дополнительно усиливают арматурой.
Для качественного армирования необходимо точно рассчитать количество арматуры. Арматурные стержни При расчете количества арматуры, необходимой для фундамента. От этого будет зависеть качество и скорость выполнения работ, а также количество потраченных денег.
Расчет арматуры для ленточного фундамента

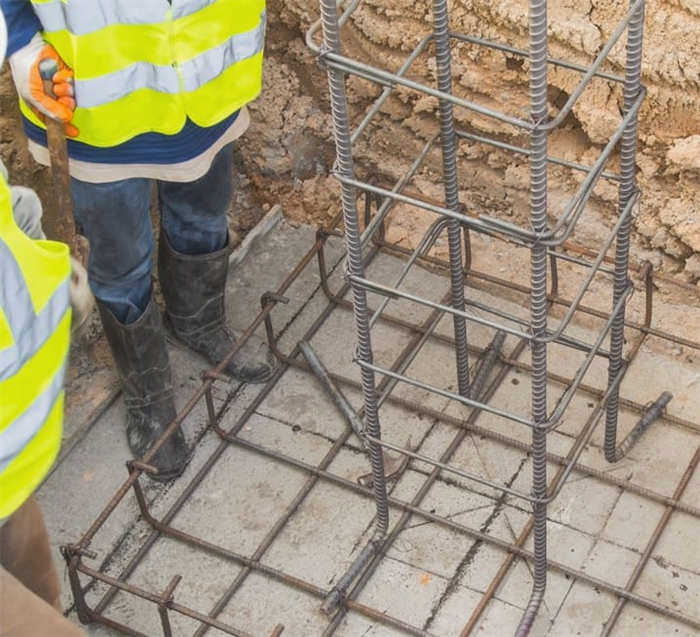

Армирование ленточного фундамента осуществляется с помощью пространственных каркасов. Они состоят из стержней:
- продольные – воспринимают нагрузку в верхней и нижней части фундамента;
- поперечные – распределяют нагрузку по каркасу;
- крепление – обеспечивает устойчивость рамы во время заливки бетона.
Расчет производится в несколько этапов.
Этап 1: Выбор схемы армирования.
Существует два типа армирования ленточных фундаментов:
- с четырьмя стержнями;
- с шестью стержнями.
Выбор схемы основывается на СП 52-101-2003.Этот документ гласит:
- при ширине фундамента 500 мм и менее – четырехстержневая схема;
- при ширине более 500 мм – с шестью.
Расстояние между столбиками в одном ряду не должно превышать 400 мм. Расстояние между стороной фундамента и крайней продольной арматурой составляет 50-70 мм.
Шаг 2: Расчет количества стержней продольной арматуры.
Для того чтобы рассчитать количество продольной арматуры, необходимо
- Узнайте площадь поперечного сечения реечного фундамента – умножьте высоту на ширину;
- Полученное значение разделите на тысячу – это число определено в СНиП 52-01-2003.
Важно! Длина продольной арматуры влияет на ее минимально допустимый диаметр:
- прутки до 3 метров должны иметь диаметр не менее 10 мм;
- прутья свыше 3 метров – не менее 12 мм в диаметре.
Пример: фундамент шириной 300 мм и высотой 800 мм. Ширина фундамента позволяет уложить четыре прута.
- Сначала рассчитайте площадь поперечного сечения фундамента: 300*800=280 000 мм2.
- Затем найдите минимальную общую площадь продольной арматуры: 280 000/1000 = 280 мм2
- Чтобы найти правильное количество стержней, используем таблицу 1. Площадь поперечного сечения арматуры округляем в большую сторону.
- Мы используем схему армирования из четырех стержней. Из таблицы видно, что на участках фундамента до трех метров нам понадобится арматура 10 мм.
- На участках выше трех метров потребуется арматура 12 мм.
Металлический калькулятор
Металлический калькулятор KALK.PRO позволяет рассчитать вес профилей и листов по заданным размерам или найти длину по известным весам. Мы постарались создать максимально точный и удобный металлический калькулятор, чтобы упростить задачу пользователя, сэкономить время при расчете материалов и исключить возможность ошибки. Все категории товаров разделены на соответствующие категории, в каждой из которых пользователь может указать размер и марку металла.
Интерфейс программы также имеет две дополнительные вкладки Справочник марок металла и ГОСТы . Первый предоставляет пользователю подробную информацию о физических свойствах и химическом составе более 3 000 марок проката черных и цветных металлов (ферросплавы, конструкционные, инструментальные, жаропрочные, чугун, алюминий, медь, бронза, латунь и другие сплавы), а второй – все ГОСТы, используемые для классификации и оценки металлоконструкций.
Обратите внимание, что калькулятор металла производит расчеты на основе теоретических данных последней редакции ГОСТа. Параметры реальных изделий могут незначительно отличаться, в зависимости от добросовестности производителя, поэтому следует понимать, что при расчете больших партий возможны значительные отклонения, которые необходимо учитывать самостоятельно.
Калькулятор металлопроката
Наш универсальный калькулятор металлопроката может рассчитать следующие марки продукции
- арматура;
- двутавровая балка
- лист
- квадрат
- круг (пруток/балка);
- ремень (пруток);
- круглая труба
- профильная труба (квадратная, прямоугольная);
- шестигранник
- уголок.
В свою очередь, для удобства пользователей все расчеты подразделены по видам металлов и сплавов:
- сталь ;
- нержавеющая сталь
- алюминий
- медь
- бронза;
- латунь.
С другой стороны, при выборе конкретной металлоконструкции можно выбрать конкретную марку металла/сплава изделия и его параметры – например, при расчете трубы сначала выберите одну из стандартных марок стали, а затем введите ее характеристики. Для удобства все введенные значения имеют буквенно-цифровые обозначения, которые отображаются рядом на чертеже.
Обратите внимание также на используемые единицы измерения – в зависимости от типа сортамента параметры вводятся в миллиметрах и/или метрах.
Чтобы узнать вес сборной стальной конструкции, рассчитайте все компоненты отдельно и сложите полученные значения.
Стандарты ГОСТ и ТУ доступны в калькуляторе расчета и таблицах веса:
- ТУ 14-1-5254-2006 – Прокат арматурный для железобетонных конструкций
- ГОСТ 5781-82 – Арматура для железобетонных конструкций
- ГОСТ 14-1-5526-2006 – Сталь сортовая класса А500СП с эффективным периодическим профилем
- ГОСТ Р 52544-2006 – Сталь сортовая для железобетонных конструкций
- ГОСТ 34028-2016 – Сталь сортовая для железобетонных конструкций
А300С, А400С, А500С, А600С, А600, А800С, А1000.
Специалисты в области строительства знают, насколько важны начальные строительно-монтажные операции, когда речь идет о приобретении арматуры. В ассортименте металлопроката этого типа востребована рифленая арматура. Благодаря своим структурным характеристикам она обеспечивает хорошее сцепление с железобетонными конструкциями, делая их прочными и долговечными. Эти характеристики особенно важны при возведении фундаментов.
Арматура рифленого типа, иначе называемая изделием периодического профиля: это стальной прут с ребрами жесткости. Ребра могут иметь определенную высоту по отношению к основанию прута и могут быть серповидными или сегментированными. Пруток может быть круглым, квадратным или любой другой формы.
Поскольку стальная арматура такого типа часто используется в производственных процессах, ее вес и количество должны постоянно учитываться. Это рутинный процесс, проводимый покупателями металлопродукции для оценки всех видов работ. До недавнего времени рабочим приходилось вооружаться калькулятором и использовать формулы или таблицы для проведения расчетов.
Сейчас ситуация кардинально изменилась, поскольку информационные технологии позволили разработать калькулятор арматуры, который может точно определить вес арматуры, а также ее диаметр.
Особенности калькулятора
Инструмент, предназначенный для выполнения точных расчетов, представляет собой программу, настроенную на получение точного результата при условии ввода в систему данных о рифленой арматуре. Эти данные обычно предоставляются производителем продукции или могут быть найдены в таблицах и описаниях, содержащихся в стандартах.
Чтобы определить вес арматуры или рассчитать, сколько метров содержится в тонне, необходимо ввести следующую информацию
- тип материала: металл;
- тип продукта: арматура;
- Стандарт, определяющий правила производства и качества: ГОСТ 5781-82, ГОСТ Р 52544-2006;
- диаметр рифленой арматуры.
После ввода данных электронный инструмент немедленно приступит к расчету заданных значений, а затем отобразит результаты в режиме реального времени. Их можно смело использовать при закупке материалов, поскольку калькулятор настроен на высокую точность и ошибки практически исключены.
Для оптовиков и поставщиков калькулятор является надежным помощником в процессе составления бюджета. Он позволяет правильно рассчитать материалы и сэкономить на их закупке.
Как рассчитать вес арматуры?
Теоретический вес можно рассчитать с помощью данного калькулятора. Для этого вам необходимо знать ее диаметр и тип металла, из которого изготовлено изделие. Исходя из этих данных, вы сможете найти теоретический вес арматуры, запорной арматуры.
Введите его диаметр
Введите диаметр арматуры в мм в соответствующее поле; например, диаметр арматуры составляет 12 мм.
Выберите тип металла и его плотность.
Выберите тип металла и его плотность из выпадающего списка, для стали это будет 7850 кг/м3.
Введите цену
Введите, сколько стоит тонна арматуры, также можно ввести цену за метр.
Калькулятор рассчитает результат для копирования.
Калькулятор веса арматуры, таблицы веса арматуры А3 А500 по ГОСТу
Как я могу проверить фактический вес арматуры?
Как и в справочных таблицах, калькулятор арматуры рассчитывает теоретический вес изделия. ГОСТ допускает отклонения геометрических размеров изделия от номинальных. Определить фактический вес можно путем взвешивания фасонных изделий определенной длины. Точную информацию о весе и других свойствах арматуры можно найти в паспорте изделия от производителя.
При проведении строительных работ расчет веса металлических изделий чрезвычайно важен, поскольку позволяет оценить конечные параметры возводимых конструкций и определить стоимость материала (для этого берется вес арматуры 10 мм на метр). Для расчетов можно использовать специальные таблицы с указанием параметров прутков и их предполагаемого веса, а также популярные онлайн-калькуляторы, требующие точных данных о технических характеристиках металлопроката.
Зная точный вес металлопроката, можно существенно сэкономить средства, выбрав для него подходящий вид транспорта.
Онлайн-калькулятор веса арматуры
Этот калькулятор поможет вам быстро рассчитать вес стали за считанные секунды. Все, что вам нужно сделать, это:
- Выбрать нормативную базу (ГОСТ 5781-82 (устаревший) и ГОСТ 34028-2016 (действующий)) для проведения расчета.
- Выбрать номинальный диаметр арматуры, от 4 мм до 80 мм.
- Введите требуемую длину.
- Рассчитайте результат.
Вес арматуры предоставлен сайтом calcus.ru
Стандарт ГОСТ 5781-82 устанавливает, что вес 1 погонного метра рассчитывается исходя из стандартного диаметра и плотности стали (арматуры) 7,85*10³ кг/м³, а коэффициент весовой доставки должен быть не менее 0,9.
Формула расчета веса арматуры
Зная номинальный диаметр и плотность материала, можно самостоятельно рассчитать вес арматуры.
m = (π × D² × ρ × L)/4
π – число Pi
D – диаметр арматурного стержня, мм
ρ – плотность стали, (7850 кг/м 3 )
L – длина прута, м
Как проверить фактический вес арматуры?
Как и справочные таблицы, калькулятор арматуры рассчитывает теоретический вес изделия. ГОСТ допускает отклонения геометрических размеров изделия от номинальных. Фактический вес можно проверить, взвесив арматуру определенной длины. Точный вес и другие свойства вяжущего можно найти в паспорте изделия от производителя.
