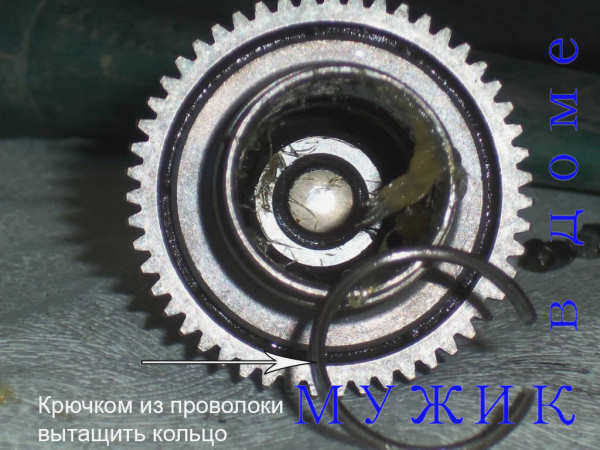

Переход на другую сторону, где снимается вал:
Как отремонтировать ударный молоток Makita HR 2450, если пропал режим удара
Электроинструменты Makita уже давно имеют репутацию профессиональных, надежных и простых в обслуживании. Кроме того, они отличаются хорошей простотой обслуживания и относительно низкой ценой.
Из всех представленных в линейке перфораторов особенно следует отметить следующую модель Makita HR 2450. Этот инструмент очень удобен в использовании, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк молоток проработал верой и правдой более шести лет. Причем использовался он под большой нагрузкой. Но в один прекрасный момент…
Удар молотка исчез – что делать?

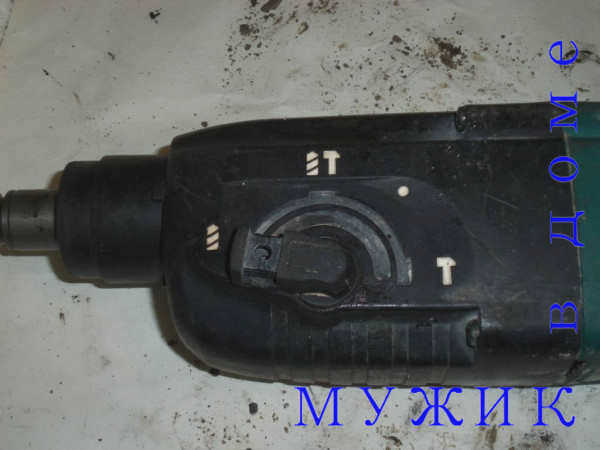

Как мы все знаем, ничто не вечно. И надежное оборудование ломается. Как-то в процессе оно перестало долбить. В режиме вращения машина работала, но внезапно удар пропал.

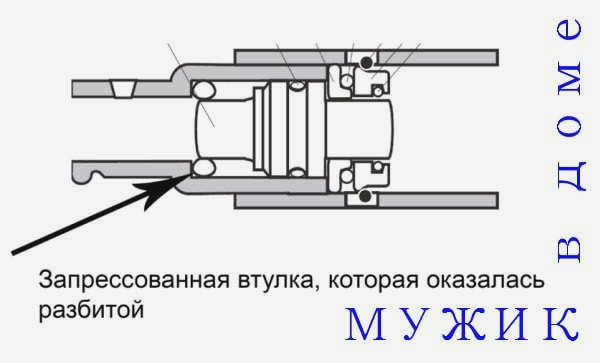

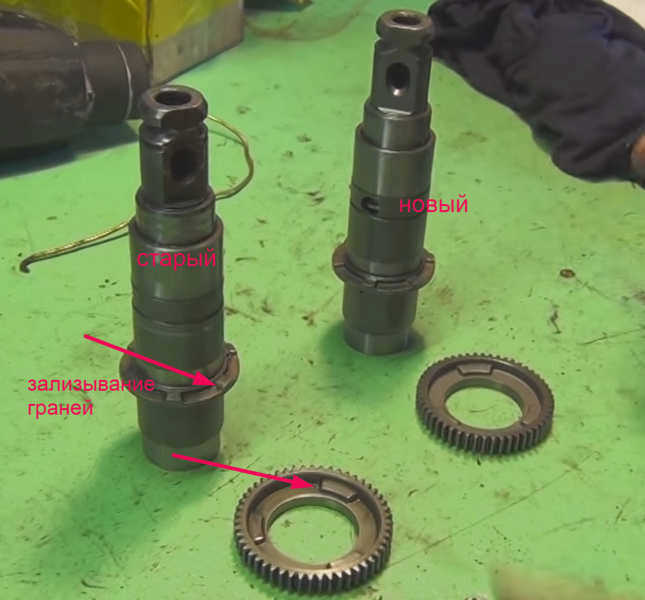

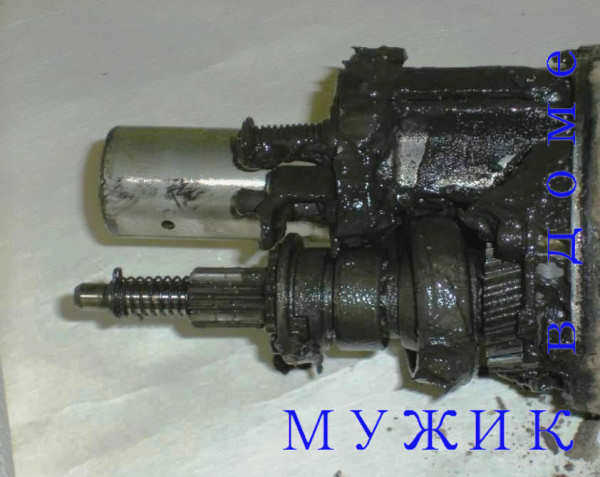

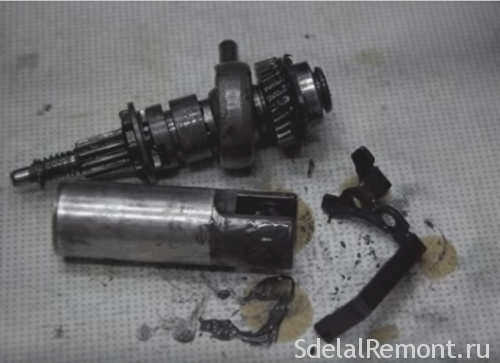

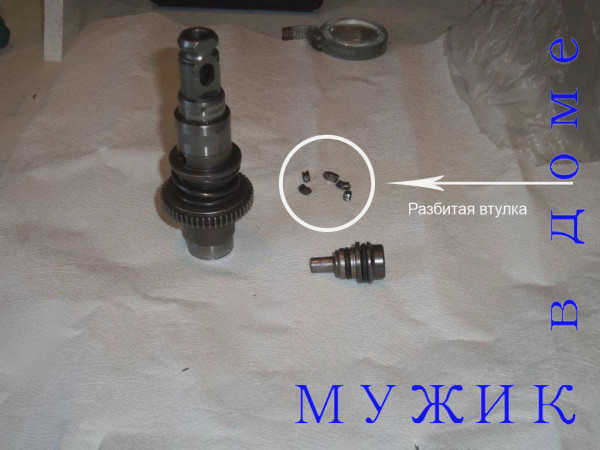

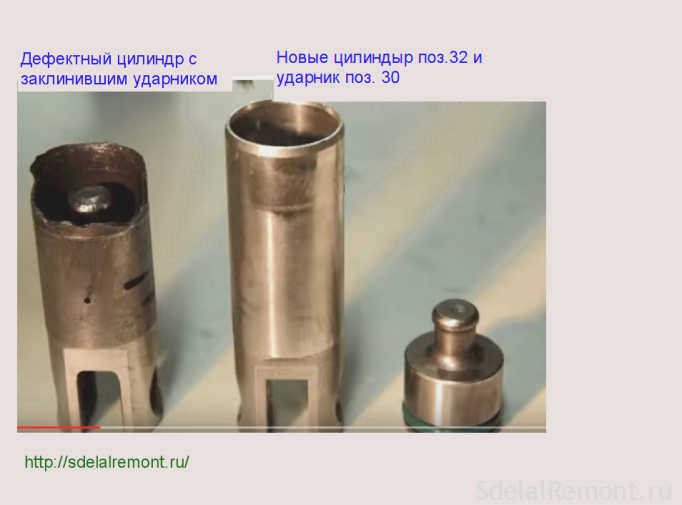

Коробка передач была разобрана и выявлена причина поломки. Втулка в корпусе ствола, где непосредственно происходит выстрел, была сломана. В результате стреляющий штифт заклинило во фрагментах сломанной втулки.
В сервисе рекомендовали заменить весь ствол. Оказалось, что втулка была запрессована в ствол на заводе и отдельно не поставлялась. Поэтому мне пришлось купить новый ствол.
В этой статье мы дадим вам советы, как вернуть ваш молоток в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки ремонта электроинструментов и желание не платить кому-то свои с трудом заработанные деньги, возьмите в руки инструмент и начните разбирать машину.
Механические неисправности перфораторов makita 2450 и makita 2470
К распространенным механическим неисправностям перфораторов Makita относятся:
- выход из строя быстрозажимного патрона;
- поломка подшипника;
- Повреждение механизма перфоратора;
- износ ствола перфоратора;

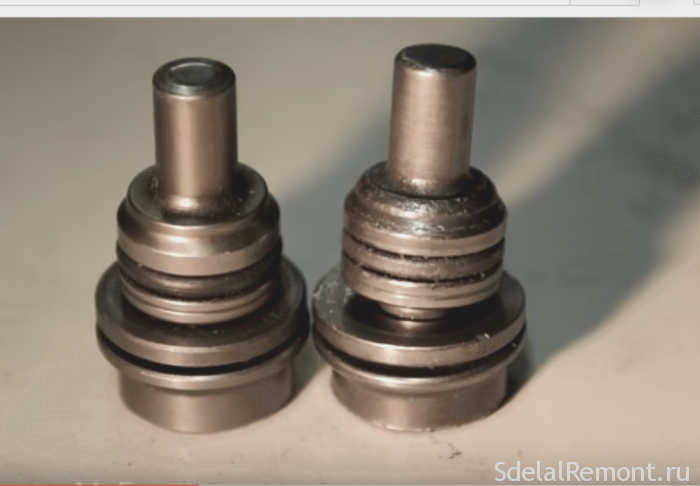

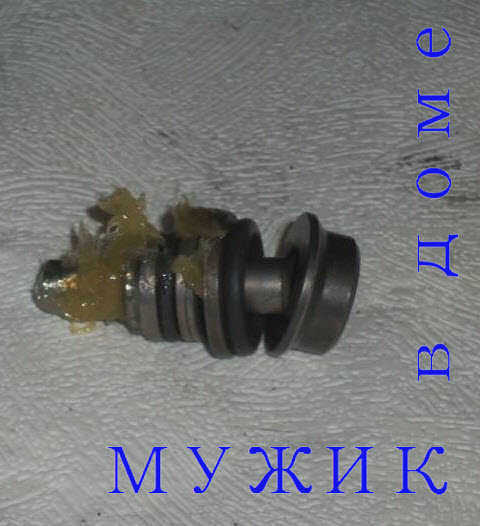

- износ упругих элементов ударника и стреляющего штифта;
- повреждение зубчатых колес.
Ремонт рукоятки молотка заключается в замене пыльника и резинового кольца, а также конической пружины и стального шарика, которые обеспечивают зажим рабочего инструмента (пули). На это указывает тот факт, что рабочий инструмент, т.е. червяк, не прочно удерживается в патроне.
Основной причиной этого является износ стального шарика 7.0 поз. 20, арт. 216022-2. Износ шарика происходит из-за попадания пыли и грязи в отверстие в патроне.

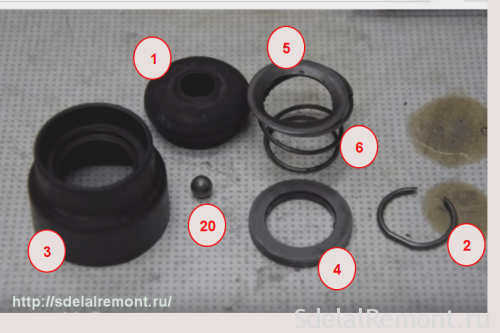

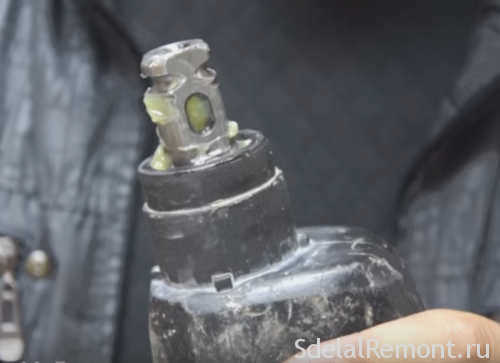

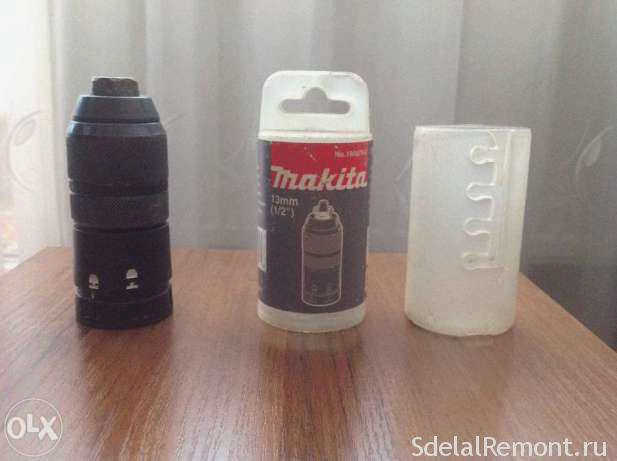

Общий вид и конструкция молоткового патрона Makita показаны на фото ниже.
Ремонт патрона Makita 2450 несложен. Необходимо разобрать патрон, удалить старую смазку, выбросить резиновые детали и заменить поврежденные.
Более сложные неисправности требуют знания механики рукоятки молотка Makita 2450.
После определения характера неисправности перфоратора Makita приступайте к демонтажу механической части, известной как редуктор.
Демонтируйте механическую часть в соответствии с прилагаемым видео.
Освободите ее от старой смазки.

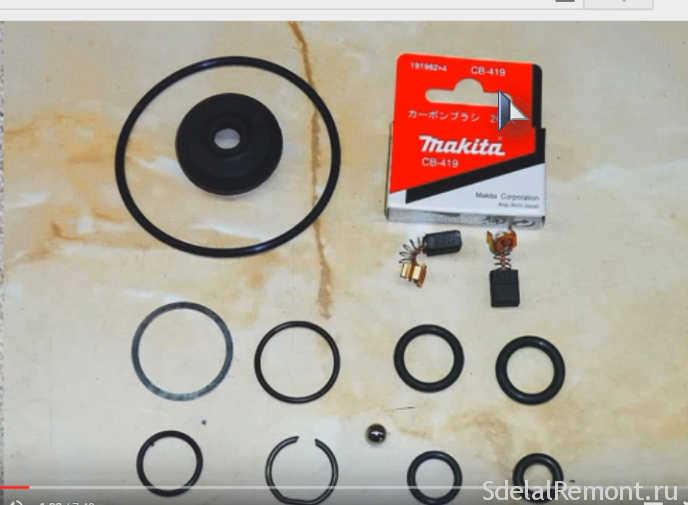

Внимательно осмотрите все детали, их целостность и степень износа. Во время демонтажа замените все резиновые детали.
Рассмотрите возможность ремонта барабана перфоратора. Полностью разберите механизм.
Видео по разборке, смазке и сборке перфоратора Makita
Насадки
Плоская конструкция
Все о ремонте
Двери
Окна
Потолок
Стены
Штукатурка и шпаклевка
Гипсокартон
Мебель
Другие ремонтные работы
Напольные покрытия
Выравнивание пола
Цементная стяжка
Сухая стяжка
Полусухая стяжка
Стяжка пола
Устройство пола
Пол с подогревом
Электрический пол
Водяной теплый пол
Напольные покрытия
Плитка
Ламинат
Вся сантехника
Сантехника
Ванна, душ
Смесители
УНИТАЗ
Отопление
Вся электрика- Электропроводка
Светодиоды в доме
Вентиляция
Строительные материалы
Инструменты
Материалы
Строительные калькуляторы
Реконструкция бунгало
Разные статьи
Лучшие советы
ВОПРОСЫ И ОТВЕТЫ
Новости
Видео о ремонте
Процедура разборки рукоятки молотка Makita

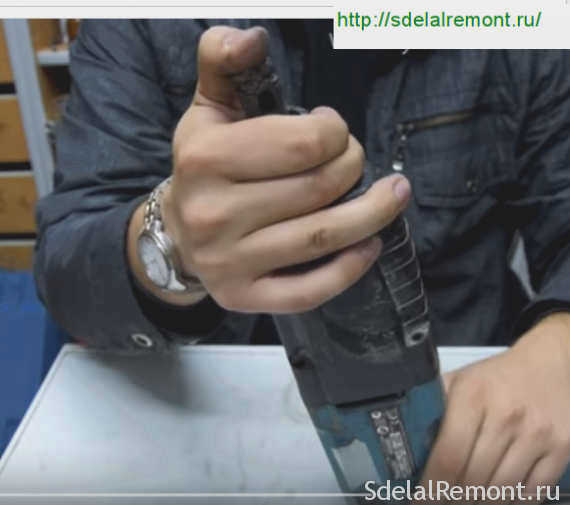

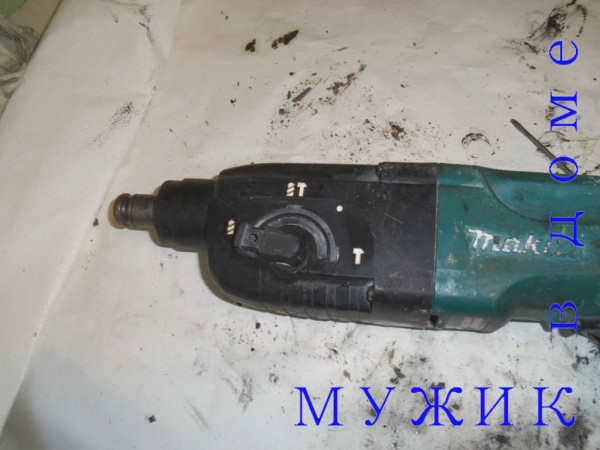

Снятие рукоятки молотка начинается с установки молотка вертикально к задней части корпуса. Схема молотка hmakita поможет вам правильно выполнить разборку.
Требует ли молоток Makita 2470 замены рукоятки? Ответ можно получить, только полностью разобрав рукоятку своими руками.

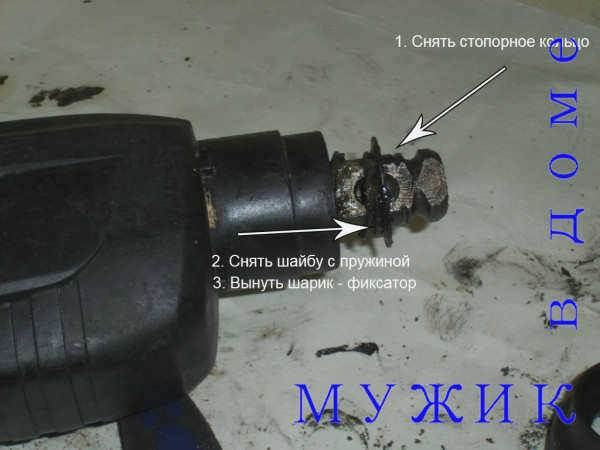

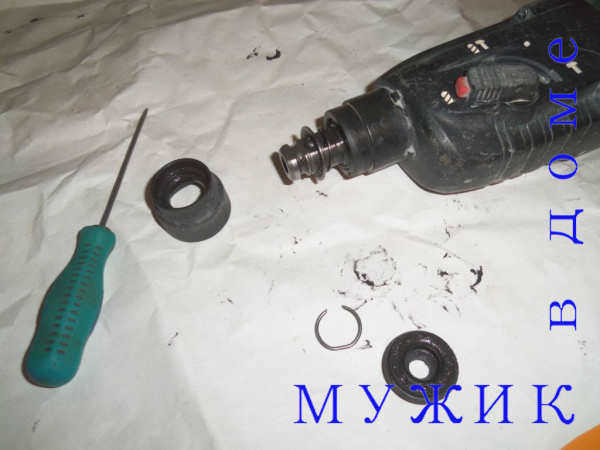

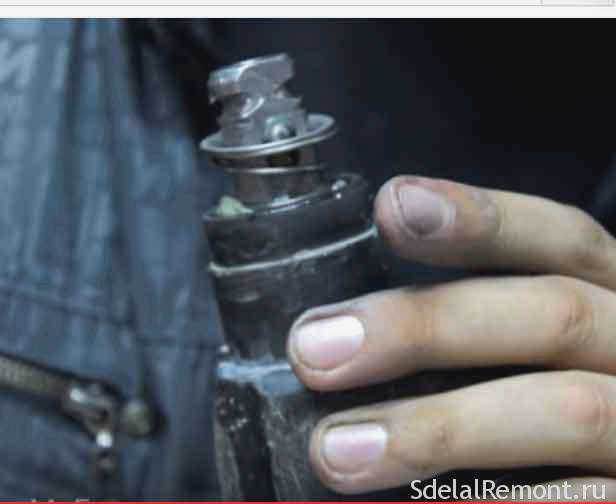

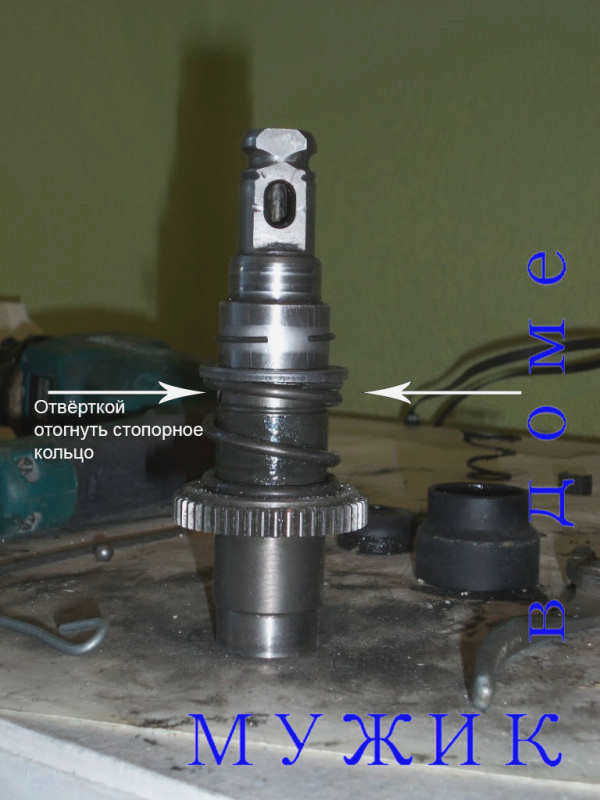

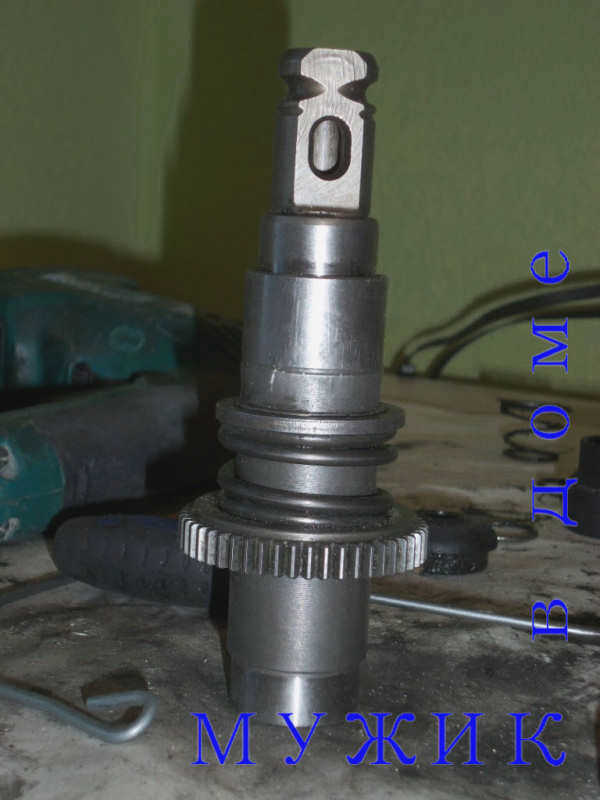

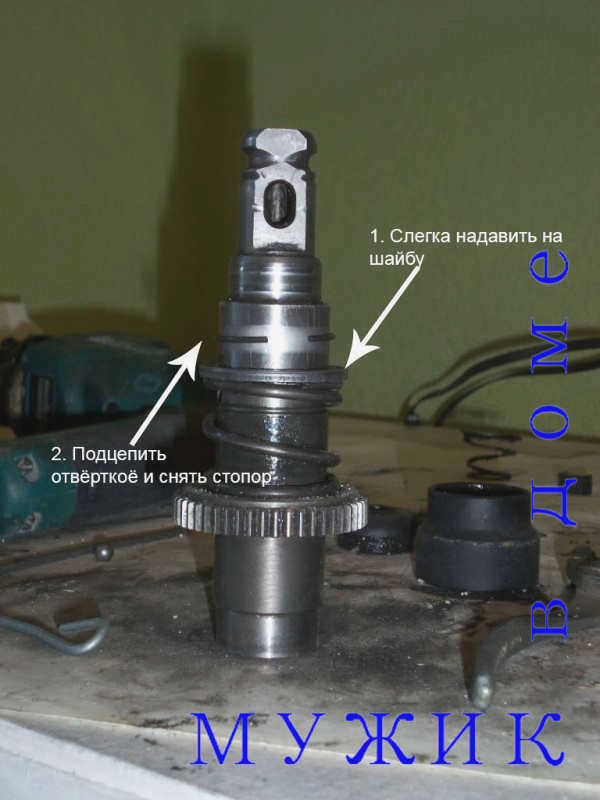

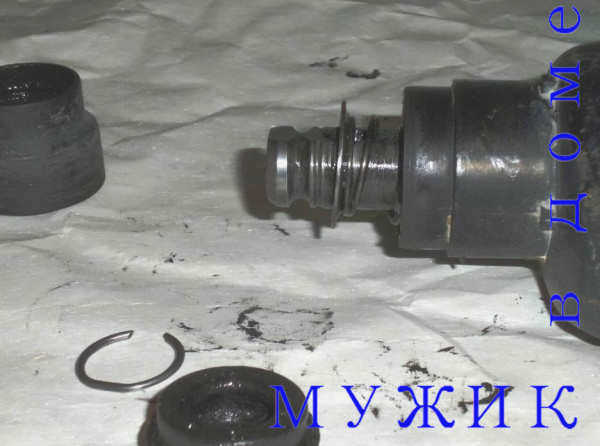

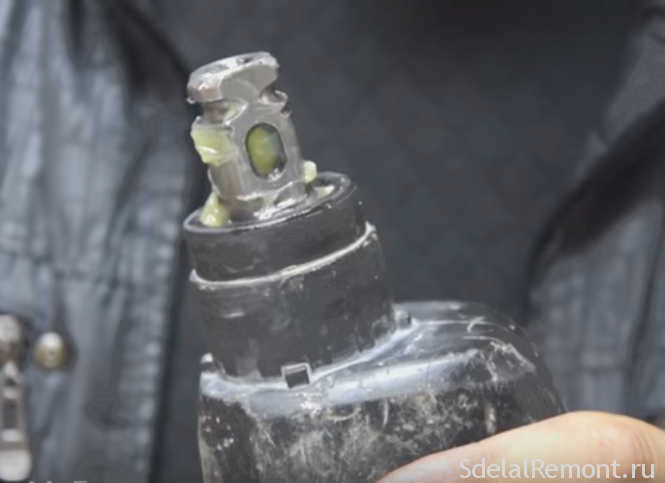

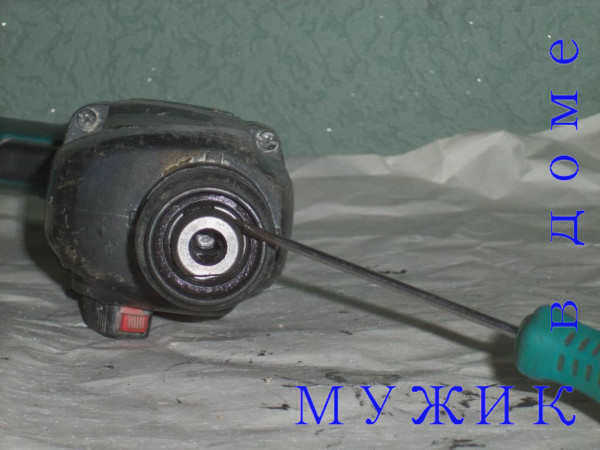

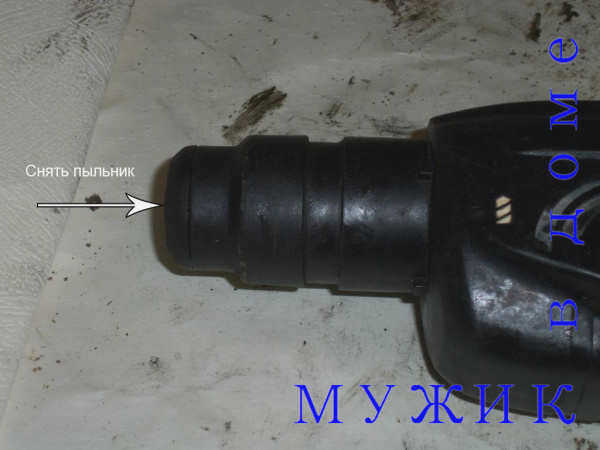

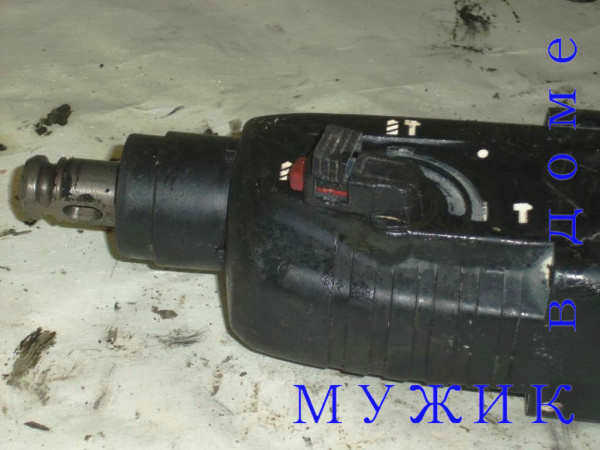

С помощью отвертки или экстрактора снимите пылезащитный кожух, освободите рукоятку от стопорного кольца, крышки втулки, металлического кольца 20 поз.4. Затем аккуратно извлеките шарик поз.20, снимите направляющую шайбу поз.5 и поддерживающую ее коническую пружину поз.6. Патрон разобран.

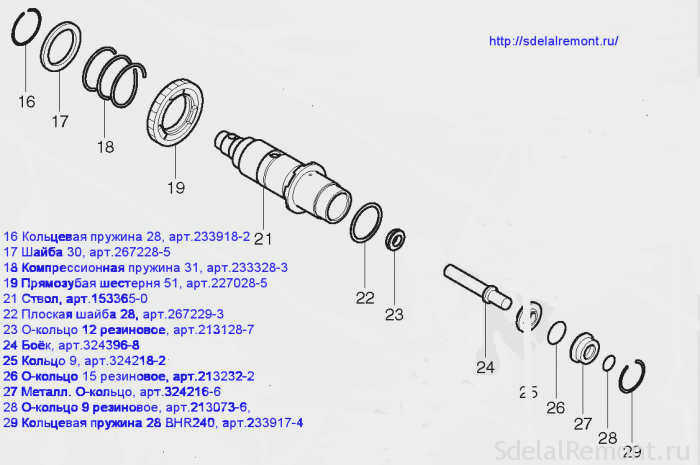

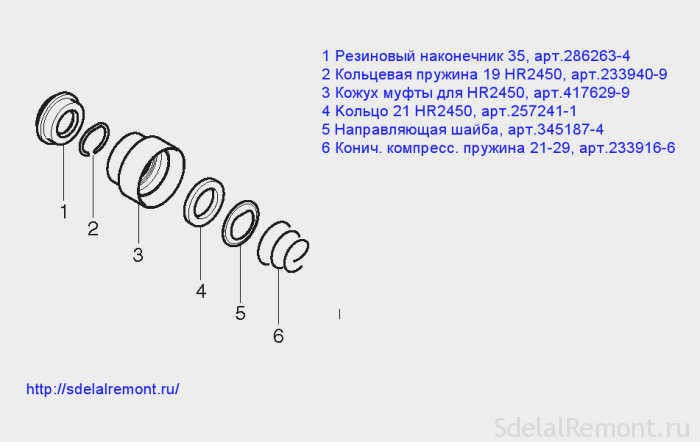

На рисунке ниже показана конструкция рукоятки молотка.
Основными неисправностями на Makita 2450, приводящими к повреждению рукоятки, являются:

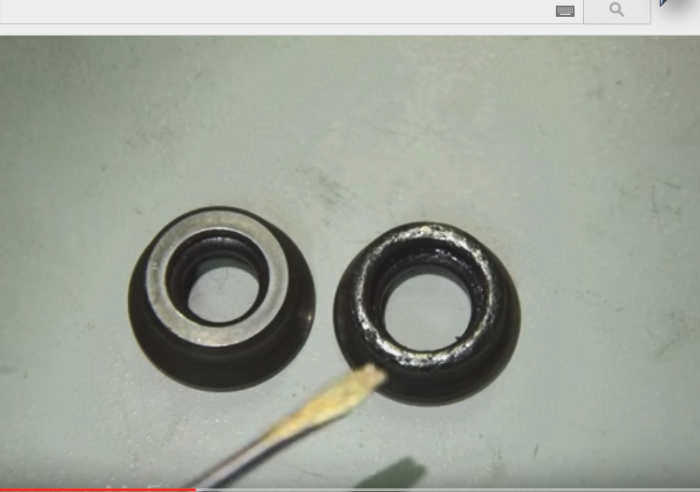

- Износ резинового чехла поз.1;
- Ослабленное или частично изношенное стопорное кольцо поз. 2;
- Износ шарика поз. 20;
- Потеря или растяжение конической пружины поз. 6.
Ремонт ручки молотка является простой процедурой и обычно может быть легко выполнен любым человеком, умеющим держать в руках отвертку.
Если замена резинового пылезащитного чехла, стопорного кольца и конической пружины не вызывает затруднений, то замена нового шарика требует внимания. Диаметр нового шарика должен составлять 7 мм ±1 мкм.
В качестве смазки рекомендуется использовать специальную смазку, предназначенную для перфораторов Makita.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для шестеренок. Для сверлильных патронов рекомендуется использовать смазку Makita 196804-7.

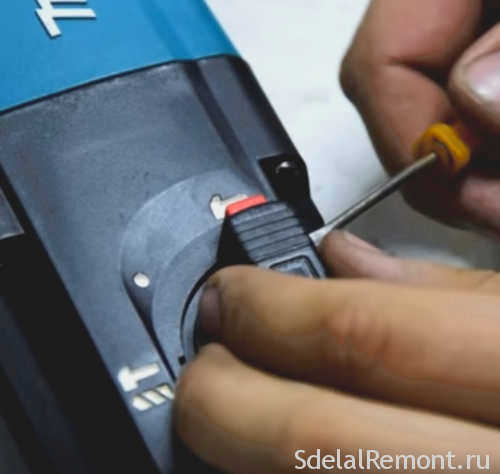

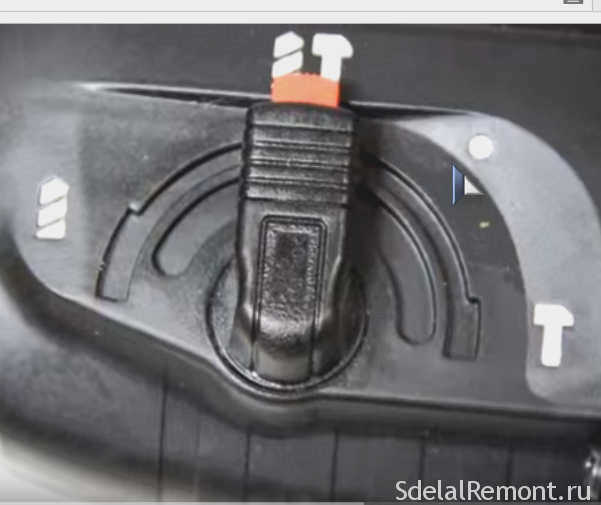

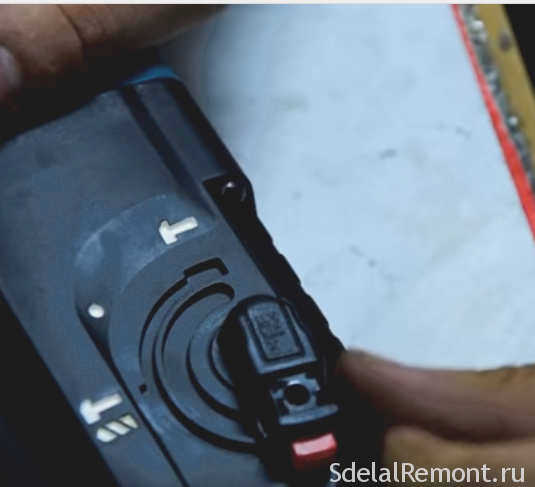

Разборка редуктора

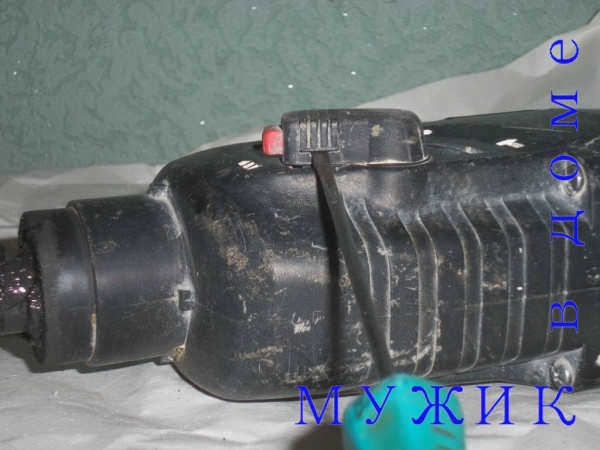

Чтобы получить доступ к механической части, необходимо снять пластиковый корпус.
Снятие механической части перфоратора Makita

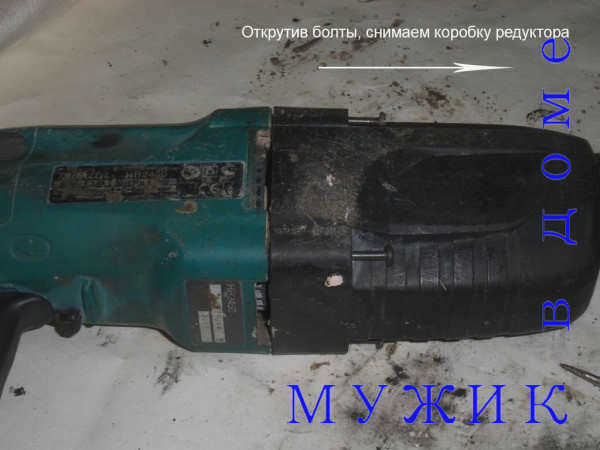

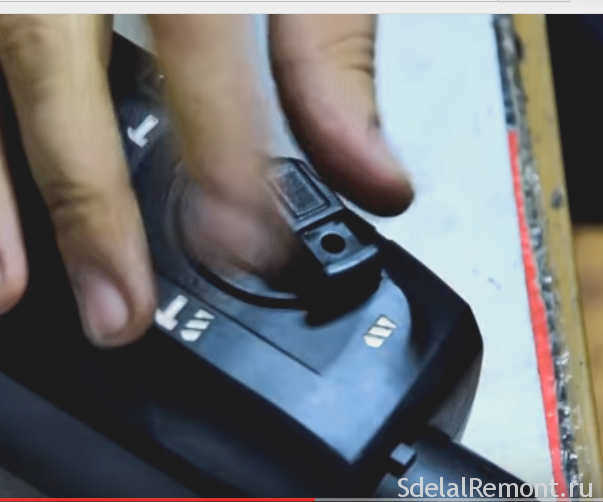

Сначала необходимо снять черный пластиковый защитный корпус. Корпус снимается путем откручивания четырех винтов, удерживающих корпус на торце.

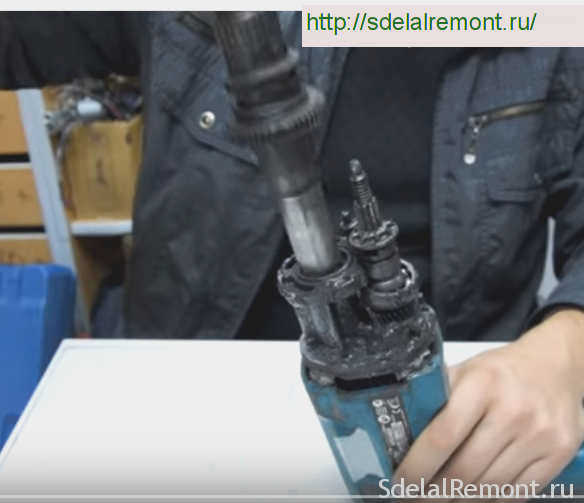

Надавливая на конец вала, вытолкните редуктор из корпуса.

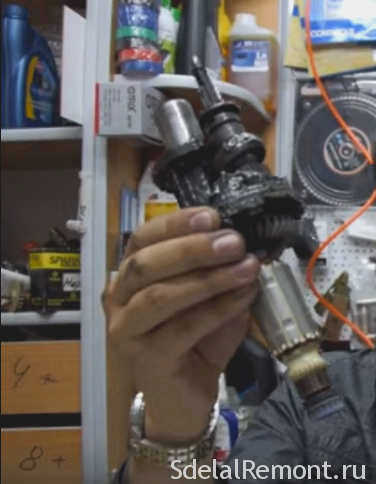

После снятия корпуса необходимо отделить ротор от редуктора. Редуктор – это механическая часть.
Отделить ротор от механической части (редуктора) очень просто.
Зажмите редуктор правой рукой, а ротор – левой.
Держите ротор правой рукой левой рукой и потяните обе части в противоположных направлениях. Ротор удерживается в редукторе за счет трения косозубых шестерен.
Основные неисправности перфоратора Makita возникают в механической части инструмента.
Наиболее характерной неисправностью механической части является выход из строя ударного механизма.

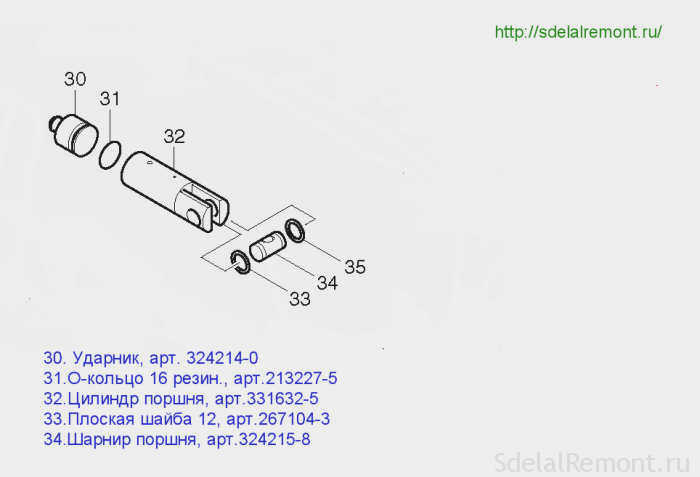

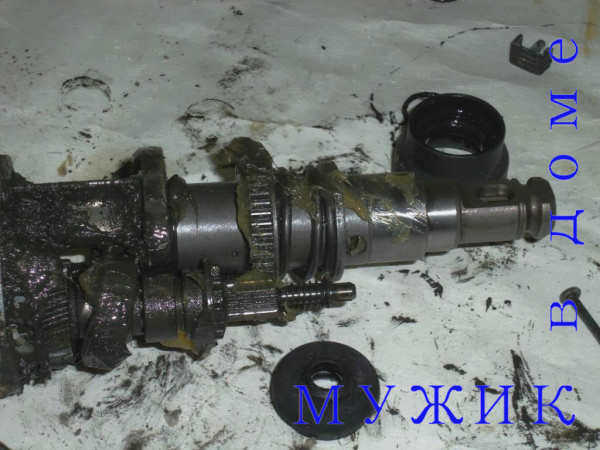

Демонтаж ударного механизма

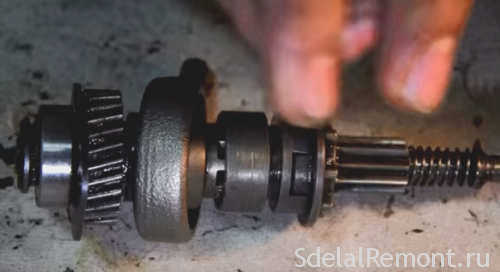

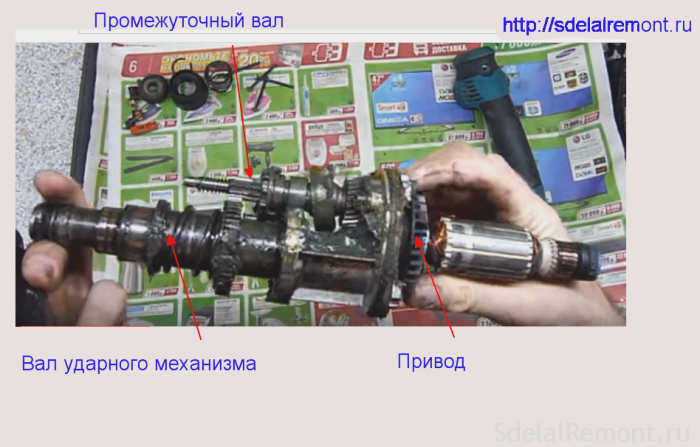

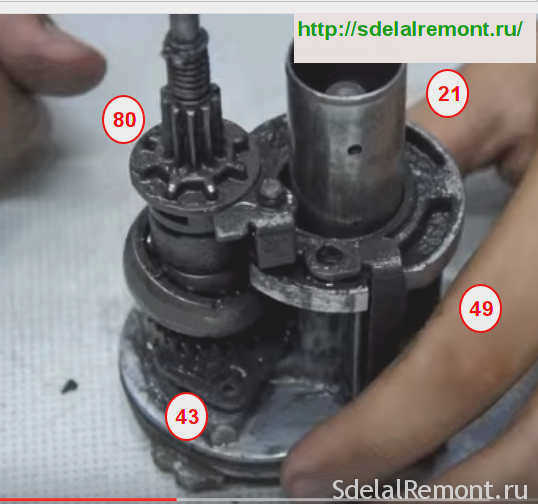

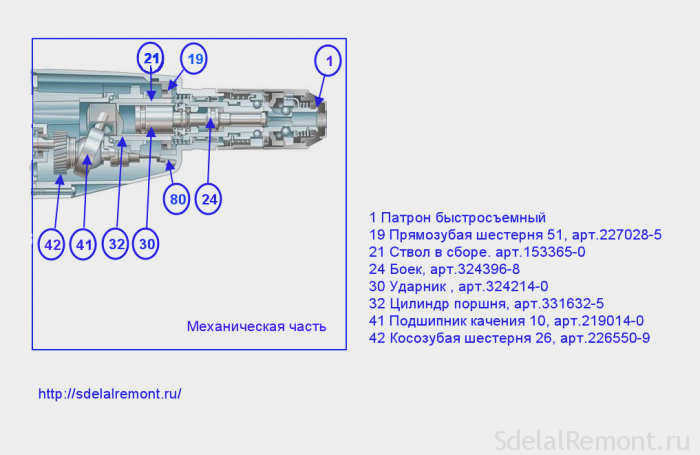

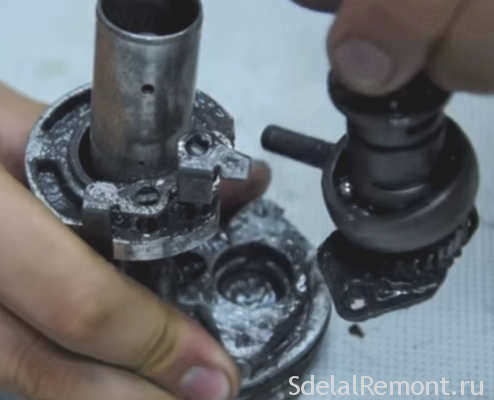

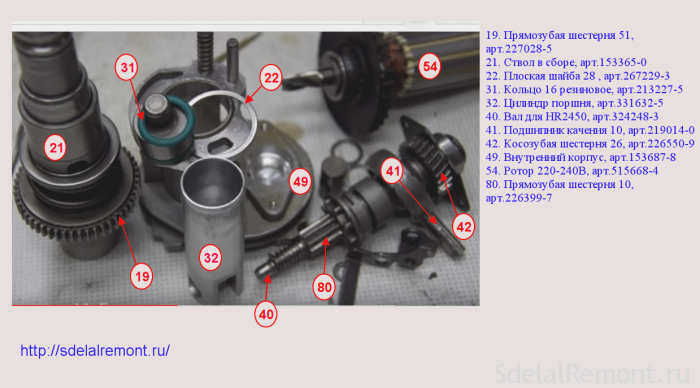

Ударный механизм установлен на внутреннем корпусе и состоит из зубчатого вала и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

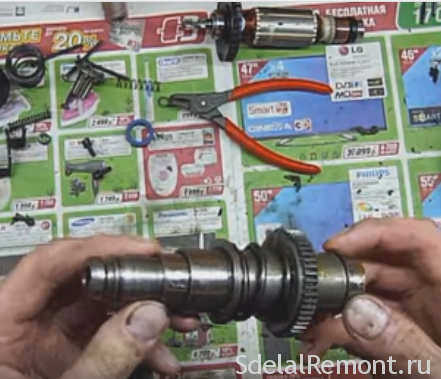

Вал редуктора представляет собой полый вал, в котором свободно перемещается цилиндр.
Малая цилиндрическая шестерня, установленная на промежуточном валу, передает вращательное движение на большую шестерню вала редуктора, на котором установлен ударный механизм.
Поступательное движение на валу редуктора ударного механизма одновременно передается роликовым подшипником промежуточного вала на цилиндр, перемещающийся в валу редуктора.
Диагностика электрических неисправностей в ударной машине
Перед началом испытаний рекомендуется собрать очень простое рабочее приспособление. Это простой тестер, в народе известный как "Аркашка". С его помощью можно проверить целостность проводов и работу выключателя.
Возьмите светодиод или лампочку накаливания от карманного фонарика и соедините один контакт куском провода с одной из клемм пальчиковой батарейки. Подключите другой кусок провода с зачищенным концом ко второму полюсу. Тот же третий провод подключается к контакту светодиода. Если в проверяемой цепи есть обрыв, лампочка не загорится.
Сначала проверяется кабель питания. Для этого его вилку замыкают на выключатель. Если кабель исправен, светодиод должен загореться. Затем таким же образом проверяются все провода, идущие от выключателя к статору и электродвигателю.
Краткое изложение основных моментов
Полная разборка молотка Makita требуется в исключительных случаях. Обычно повторно собирается либо механическая часть инструмента, либо электрическая. В зависимости от обнаруженной неисправности.
Разборка механической части молотка начинается с конца рукоятки. Это позволяет добраться до редуктора и проверить работу компонентов. В случае неисправности можно также снять рукоятку шнека.
Доступ к электрической части инструмента осуществляется со стороны сетевого кабеля. После открытия задней крышки проверяются и заменяются электрические щетки. Диагностируется состояние ротора, статора и двигателя инструмента. Также ремонтируется кнопка пуска.
