Песочный фильтр для бассейна можно сделать своими руками. Следуя инструкциям и чертежам, вы сможете создать удобное устройство, которое будет бороться с загрязнением воды.
Что представляют собой эти очистители?
Песочный фильтр – это недорогое устройство, используемое для очистки небольшого объема воды. Принцип действия основан на механической конструкции, которая используется как в каркасных, так и в надувных бассейнах.
Устройство состоит из следующих компонентов
- резервуар, в который помещаются различные слои песка;
- манометр;
- клапан, переключающий 6 положений для увеличения или уменьшения давления.
Наполнителем является кварцевый песок. Его можно добавлять:
Он улучшает очистку воды.
Вода поступает в устройство через клапан. Входное отверстие расположено сбоку или сверху. Встроенный диффузор помогает равномерно распределить воду при прохождении через песок для фильтрации. На дне также имеется отверстие. Готовая очищенная вода выходит через это отверстие и поступает обратно в бассейн.

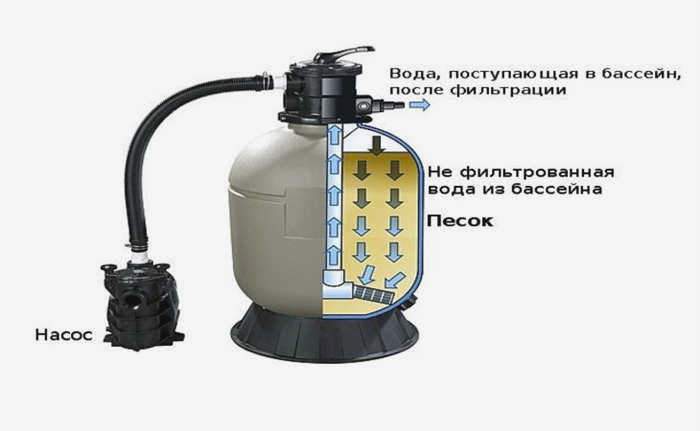

Схему песчаного фильтра можно увидеть на фото:
Типы
Существует несколько классификаций систем фильтрации.
В зависимости от того, куда поступает вода, они делятся на следующие типы:
- боковой – входное отверстие расположено сбоку, вода движется к верхней части резервуара (когда фильтр не работает, секция пуста, не заполнена песком), а затем проходит через слои песка;
- верхний – входное отверстие находится в верхней части резервуара, вода под давлением поступает в слои песка.
В зависимости от материала основы устройство бывает следующих типов:
- полипропилен;
- полиэтилен
- стекловолокно;
- смесь материалов.
Классификация по типу частиц:
- кварцевый песок – удерживает частицы до 20 микрон, но быстро загрязняется; срок хранения до 3 лет;
- стеклянный песок – задерживает более мелкие частицы и имеет длительный срок хранения, до 6 лет;
- комбинированная засыпка – состоит из балласта, гравия и песка для улучшения очистки.
Классификация по вместимости:
- малой вместимости – для бытового использования;
- промышленные – для больших общественных бассейнов.
Самая дорогая модель не всегда является оптимальной. Выбор зависит от качества песчаных элементов, материала основания и наличия арматуры.
Пошаговое руководство по строительству
Общая схема песочного фильтра включает следующие компоненты:
- Резервуар.
- Манометр.
- Отверстия клапана.
- Фильтрат в виде кварцевого песка.
- Крупнозернистый фильтрующий элемент для улавливания песчинок, чтобы они не попадали в воду.
- Насос.
Вода из бассейна направляется в фильтровальную установку через входной патрубок. С помощью насоса он проходит под давлением через слой песка, который задерживает различные примеси. Затем в очищенном виде она выливается обратно в чашу через форсунки.
Песочный фильтр может быть изготовлен из различных емкостей и материалов:
- алюминиевая колба;
- резервуар;
- пластиковая бочка;
- пластиковый пищевой контейнер или ведро с крышкой.
Из столовой
Для выполнения задания вам понадобятся:
- Алюминиевая столовая емкостью 36 литров;
- Кварцевый песок (гранулы от 0,8 до 1,2 мм);
- Сетка из нержавеющей стали или пластика с размером ячеек до 0,7 (для удержания песка);
- Сварщик;
- Трубы и фитинги (диаметр 40 мм)
- Шаровые краны соответствующего диаметра.
Процедура:
- Сделайте отверстие в крышке колбы диаметром 40 мм.
- Вставьте трубу с помощью сварочного аппарата.
- Уплотните герметиком.
- Прорежьте такое же отверстие в дне банки и вставьте фитинг для впуска воды.
- Закрепите крышку так, чтобы она не пропускала воду под давлением.
- Подсоедините к фитингам шаровые краны – с их помощью отводите воду для промывки песка.

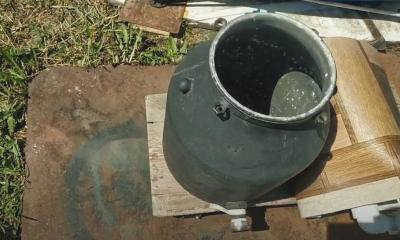

Как сделать песочный фильтр из алюминиевой фляги, расскажет видео:
Как выбрать и подключить насос для домашнего песочного фильтра.
Мощность насосного устройства следует выбирать с учетом вместимости отстойника: вода будет проходить через систему очистки не менее трех раз в сутки.
Простой пример: для бассейна объемом 8 кубических метров необходимая производительность очистки составит 24 литра в день. Для выполнения трех циклов очистки насос объемом 2,5 кубических метра будет работать 10 часов.
Методы установки:
- Насос устанавливается выше по течению от резервуара с песком. Вода в этой системе проходит через песчаный фильтр под давлением, создаваемым насосом на стороне подачи.
- Установка после фильтрующего бака. Это приводит к всасыванию воды и созданию вакуума в песчаном бассейне. Разность давлений втягивает воду из отстойника в систему фильтрации.
- Установка насоса ниже по течению от фильтра для перекачки отфильтрованной воды. Вода из чаши самотеком поступает в емкость песчаного фильтра.
Инструкции по строительству

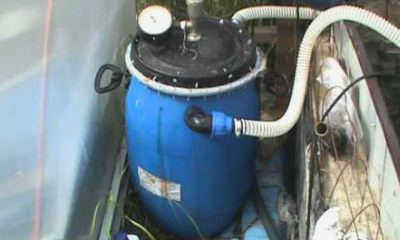

Песочный фильтр представляет собой относительно простую конструкцию.Его можно легко собрать без сложных специальных узлов и деталей.
Необходимо заранее рассчитать размер емкости и подобрать подходящую пластиковую бочку или другую емкость.
Инструменты и материалы
Необходимо подготовить следующие материалы
- Пластиковая бочка;
- пластиковые трубы или шланги
- хомуты;
- переходники и муфты;
- Пористая губка (для изготовления фильтра грубой очистки);
- наполнитель (кварцевый песок или заменитель, используемый в песочных фильтрах).
Кроме того, необходимо найти насос мощностью 150-200 Вт. Он будет циркулировать воду по кругу (бассейн-фильтр-бассейн).
Необходимые инструменты:
- пила по металлу с мелкими зубьями;
- строительный фен или специальный пластиковый паяльник;
- электродрель с набором сверл;
- Измерительные инструменты – линейка, рулетка;
- отвертка, плоскогубцы, шило.
Перечислены только самые необходимые принадлежности. В зависимости от уровня подготовки и сложности проекта могут потребоваться дополнительные инструменты или материалы.

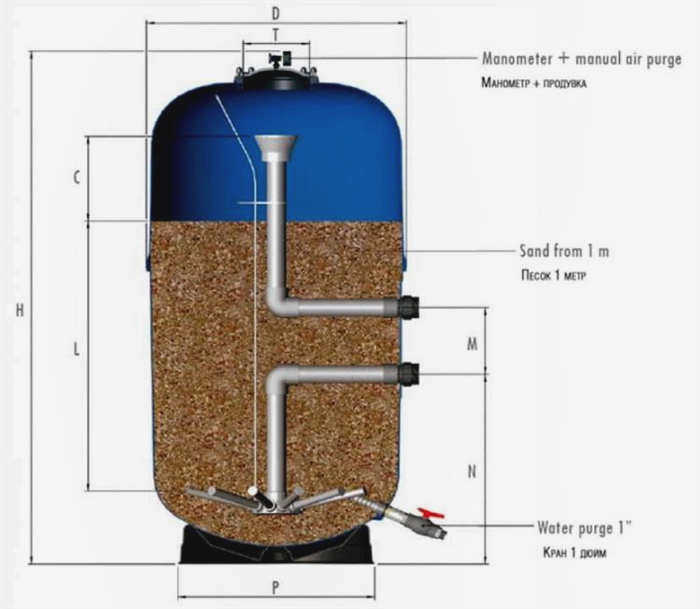

Чертеж схемы
Очень важно иметь чертеж или хотя бы вид поперечного сечения конструкции фильтра.
Необязательно изготавливать фильтр точно так, как показано на чертеже.. Основная цель – понять конструкцию и расположение компонентов фильтра.
Этапы работы
Сборка фильтра происходит следующим образом:
Подключение и обслуживание
После сборки фильтра его необходимо подключить к бассейну и провести первый ввод в эксплуатацию.
Как подключить?
Подключение не представляет особой сложности:
- Подсоедините шланг, ведущий к входу фильтра, к насосу и через него к выпускному клапану бассейна;
- Подсоедините выпускной патрубок фильтра к впускному клапану бассейна;
- Подсоедините дренажный шланг, подключенный к дренажной системе, к выпускному (сливному) патрубку.
Теперь можно проводить первоначальный ввод в эксплуатацию:
- Откройте вентили на шлангах, ведущих в бассейн.
- Закройте вентиль на сливном (нижнем) патрубке.
- Насос запускается и начинает заполнять фильтр водой. Процедура происходит довольно быстро, уже через несколько минут можно увидеть обратный поток чистой воды, поступающей в бассейн.
Здесь можно оценить качество очистки, чтобы сделать выводы о производительности фильтра.
Если кажется, что его производительность слишком низкая, можно внести улучшения, изменить размер фракции песка или принять другие меры (по необходимости).
Как обслуживать?
Обслуживание самодельного фильтра заключается в замене наполнителя. Песок удаляется из резервуара, промывается изнутри и добавляется новый чистый наполнитель.
Некоторые пользователи промывают песок, переключая шланги на источник воды в обратном направлении и сразу смывая его в канализацию. Однако добиться желаемого эффекта непросто – необходимо установить дополнительный прямой слив в канализацию и оснастить его собственным клапаном.
Всю самую важную и полезную информацию о песочных фильтрах для бассейнов вы найдете в этом разделе.
Виды фильтров для бассейнов
В зависимости от материала, используемого для фильтрации, существуют следующие типы фильтров для бассейнов:
- Механические;
- Химические;
- Электрофизические;
- Комбинированные фильтры.
Каждый из этих фильтров может лишь частично решить проблему очистки воды. Поэтому наиболее эффективными являются системы фильтрации, состоящие из нескольких различных типов фильтров.
№ 1 – механические фильтры для плавательных бассейнов
В качестве фильтрующих элементов в механических фильтрах могут использоваться следующие материалы
- песок
- тканая или нетканая мембрана;
- активированный уголь.
Принцип работы механического фильтра довольно прост – мембрана, слои угля или песка проходят через воду и задерживают львиную долю примесей. В результате получается очищенная вода, потерявшая почти все примеси.
Все фильтры для бассейнов, работающие по принципу механической очистки, можно классифицировать следующим образом:
- песочные фильтры;

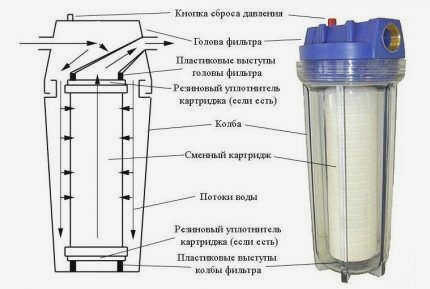

- картридж;
- диатомитовые.
Такой вариант очистки подходит для небольших бассейнов объемом до 10 кубических метров. В больших бассейнах в дополнение к механической очистке следует использовать химическую очистку.
Песочные фильтры для очистки
Песочные фильтры – самые дешевые и простые в очистке системы. Обычно фильтр состоит из закрытого пластикового резервуара с двумя отверстиями для входа и выхода воды.
Резервуар обычно заполняется кварцевым песком, который выступает в качестве фильтрующего материала.

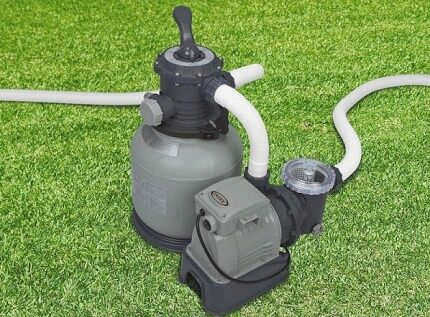

Заводские насосы песчаных фильтров используются для очистки и рециркуляции очищенной воды в надувных и сборных каркасных бассейнах. Песок в устройстве следует заменять каждые пять лет.
Применение и полезное видео по теме
Обзор режимов работы песчаного фильтра:
Дезинфекция бассейна с помощью погружной ультрафиолетовой лампы:
Эффективный способ поддержания чистоты воды в бассейне:
К выбору системы фильтрации следует подходить очень скрупулезно, поскольку от качества воды зависит здоровье купающихся в бассейне.
Если очистку воды в небольшом бассейне может решить хороший механический фильтр-насос, то для более крупных сооружений требуется целая система фильтров и оборудования.
Создали ли вы бассейн на своем участке? Расскажите нам, какой фильтр вы используете для очистки воды и довольны ли вы результатом. Были ли в статье ошибки или неточности? Сообщите нам об этом в разделе комментариев.
