Плоская крыша – обзор материалов и конструктивного исполнения
Крыша защищает здание от дождя, солнца и ветра. Являясь важной частью здания, она препятствует проникновению грязи, пыли, транспорта и промышленных выбросов.
Для того чтобы крыша выполняла свою защитную функцию, она сама должна быть защищена, а значит, должна быть изготовлена из высококачественных материалов и в соответствии с технологией.
Крыша может быть скатной или плоской. Плоская крыша обычно не выходит за контуры здания и может иметь уклон до 12 градусов, хотя большинство крыш имеют уклон не более 3 градусов.
Полностью плоская крыша невозможна, поскольку тогда на ней скапливаются осадки и влага не уходит в канализацию.
Плоские крыши делают все чаще и чаще. Их можно встретить на домах и промышленных зданиях, гаражах, складах и торговых точках. Преимущество плоской крыши перед скатной в том, что она более экономична.
Размер такой крыши меньше, поэтому для ее строительства требуется меньше материалов. Кроме того, крыша такой конструкции может не только покрывать здание, но и стать дополнительным жилым или техническим помещением.
Здесь может быть парковка, терраса или даже настоящий сад. В современных городах, где пространство ограничено, плоские крыши выгодно отличаются от скатных.
Планировка плоской крыши с использованием технологии Optimate, материалов и кровли от ТехноНИКОЛЬ:
- Биполь ЭПП этот слой служит пароизоляцией, устанавливается с газовой горелкой в 1 слой
- Теплоизоляционные плиты PIR Ф/Ф (ФЛ/ФЛ)
- Теплоизоляционные плиты PIR SHM / SHM SLOPE
- Телескопические соединители ТехноНИКОЛЬ
- Полимерная мембрана ПВХ LOGICROOF V-RP, швы спаиваются с помощью специального сварочного аппарата Varimat.
Накладка ПВХ мембраны
Современный кровельный и гидроизоляционный материал – ПВХ мембрана. Преимущества материала:
- прочность и долговечность;
- эластичность и растяжимость;
- полная защита от влаги;
- длительный срок службы;
- устойчивость к перепадам температур.
Помимо своих эксплуатационных характеристик, ПВХ-мембраны отличаются простотой монтажа. Для укладки полотна не требуется открытого огня, как в случае с укладкой рулонного асфальта. Для надежного сваривания панелей между собой используется сварочный аппарат.
Панели могут быть обрезаны под любую поверхность или планировку. Важно, чтобы ширина поверхности была не менее 1 метра.
В отличие от битумных гидроизоляционных мембран, ПВХ-мембраны укладываются в один слой. Даже при минимальной толщине они обеспечивают надежную защиту от проникновения влаги.
На видео показан монтаж ПВХ мембраны на плоской крыше

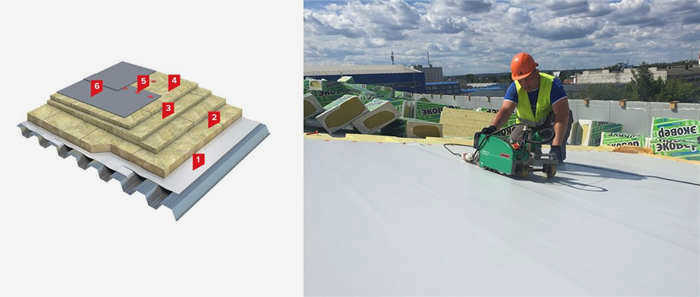

Схема невентилируемой крыши на стальной профилированной конструкции с однослойным кровельным покрытием из ПВХ-мембраны:
- Пароизоляция C A500, F1000
- Минераловатная изоляция ТЕХНОРУФ Н ПРОФ
- Теплоизоляция ТЕХНОРУФ Н КЛИН 1,7 %, при устройстве контр-ската можно использовать ТЕХНОРУФ Н КЛИН 4,2 %.
- Теплоизоляционные плиты TECHNORUF B EXTRA с
- Телескопические соединители с отверстиями
- Мембранная кровля
На фотографии справа показан процесс спаивания мембраны кровельщиком с помощью автоматической машины, благодаря этому устройству достигается ровный сварной шов, соединенный потоком горячего воздуха при температуре 600 градусов.

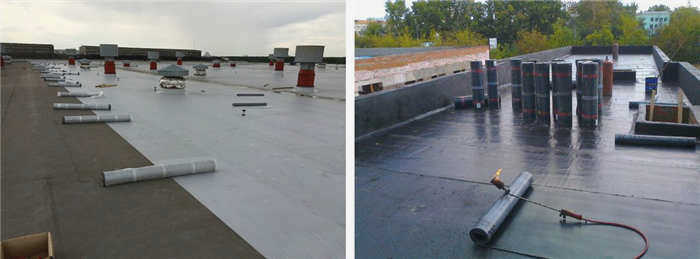

ПВХ-мембраны позволяют укладывать плоские кровли различных типов:

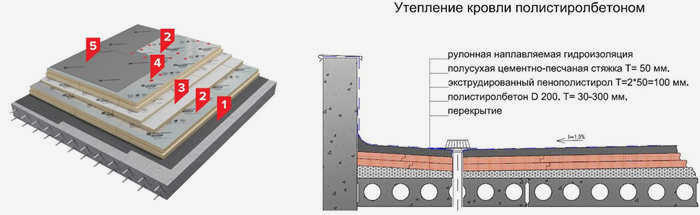

Состав обрабатываемой кровли – пирог
Независимо от типа кровли, она имеет жесткую несущую конструкцию, обеспечивающую целостность гидроизоляционного покрытия.
Это либо профилированный лист, либо бетонная стяжка. В зависимости от взаимного расположения гидроизоляционного и теплоизоляционного слоя состав эксплуатируемой кровли меняется, примеры ниже.
Обычная конструкция:
- Пароизоляция укладывается непосредственно на бетонную стяжку и защищает теплоизоляцию (минеральную вату, полистирол, пенополистирол) от проникновения влаги снизу.
- Материалы на основе битума защищают конструкцию от атмосферной влаги.
- Такая крыша популярна в частных зданиях, где она не предназначена для интенсивной эксплуатации.
- Одной из форм такой конструкции является дышащая крыша.
- Она пропускает водяной пар, который часто вызывает набухание, отслаивание и растрескивание изоляции и подложки.
Дышащая конструкция крыши:
- Гидроизоляция располагается под слоем утеплителя, который защищает ее от механического воздействия, ультрафиолетового излучения, перепадов температуры и воздействия постоянных осадков.
- Изоляция выполнена из материалов, которые сохраняют свои свойства при контакте с водой.
- Гидроизоляционная прокладка изготавливается из евробруса, ПВХ-мембраны или битумного компаунда.
- Этот вид кровли наиболее подходит для обустройства витрин магазинов и других полезных помещений с большой нагрузкой.
- Его используют в крупных жилых и коммерческих комплексах.
- Зеленые крыши используются для улучшения внешнего вида зданий и создания экологических зон отдыха.
- Дизайнеры используют их для украшения домов газонами, клумбами или большими полноценными парковыми зонами.
- Почва и растения создают дополнительную нагрузку на грунт и балки перекрытия, поэтому решение о такой крыше принимается на этапе проектирования.
Сборка и установка конструкции крыши
Ниже мы рассмотрим монтаж кровли ТехноНИКОЛЬ, чередуя слои пирога в зависимости от предназначения.
Особенности зеленой крыши.
- Прочность перекрытия рассчитывается исходя из толщины слоя почвы.
- Она зависит от глубины залегания корневой системы.
- Поэтому наибольшей популярностью пользуются газоны, которые могут расти на тонком слое почвы.
- При укладке почвенного покрова под основание укладывается корнезащитный слой из геотекстиля или прочной битумно-полимерной мембраны.
- Для уменьшения веса почвенного покрова растения с крупными корнями высаживают в отдельные контейнеры, установленные на поверхности крыши.

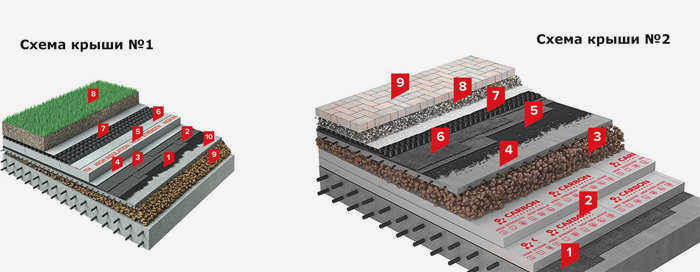

На схеме 1 показана подходящая для использования зеленая (озеленяемая) кровля:
- битумный подкладочный слой ТЕХНОНИКОЛЬ
- Техноэласт ЭПП
- Техноэласт GREEN
- игольчатый геотекстиль ТЕХНОНИКОЛЬ 300 г/м2
- ТЕХНОНИКОЛЬ CARBON PROF экструдированный пенополистирол
- Термообработанный геотекстиль
- Геопрофилированная мембрана PLANTER
- Наземное покрытие с зелеными насаждениями
- Наклонный слой керамзитового гравия
- Армированная цементно-песчаная стяжка толщиной не менее 50 мм
Схема кровли 2, на рисунке показано чередование слоев в числовом порядке:
- Биполь ЭПП
- Экструдированный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF
- Наклонный слой из известкового гравия
- Армированная цементно-песчаная стяжка толщиной 50 мм
- Битумная подложка ТЕХНОНИКОЛЬ № 01
- Техноэласт ЭПП в два слоя
- Геодренажная мембрана PLANTER
- Выравнивающий слой (гравий фракции 5-10 мм)
- Тротуарная плитка

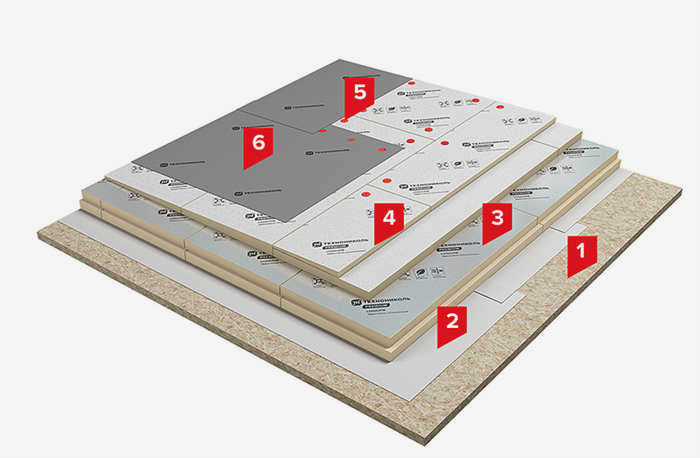

Конструктивная композиция по деревянным балкам
Построить крышу по деревянным балкам по практичной схеме TN-Roofing очень просто:
- К балкам крепится листовой материал, например, OSB;
- Укладывается пароизоляционная мембрана или битумно-полимерный материал Parobarrier C;
- Устанавливаются теплоизоляционные плиты PIR – они легкие, прочные и огнестойкие;
сверху укладываются плиты LOGICPIR CHM/CHM SLOPE с уклоном 1,7 градуса для обеспечения дополнительной теплоизоляции и уклона; - Полимерная мембрана устанавливается с помощью телескопических крепежей.
Эти крыши предназначены для малоэтажных зданий и бунгало. Они быстро устанавливаются и обеспечивают надежную тепло- и гидроизоляцию зданий.
- Деревянный настил (OSB-3)
- Пароизоляция C
- Изоляционные плиты LOGICPIR F/F
- Изоляционные плиты LOGICPIR SLOPE – это клиновидные плиты, используемые для создания уклонов и перепадов для отвода воды в желоба или карнизы.
- Телескопические соединители
- Мембранная кровля из ПВХ

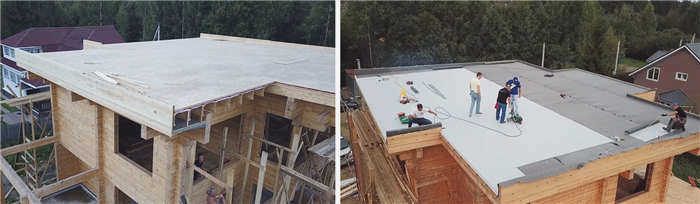

В видеоролике Плоская крыша на доме из клееного бруса, ПВХ мембрана в качестве кровельного материала, рассмотрена технология и монтаж.

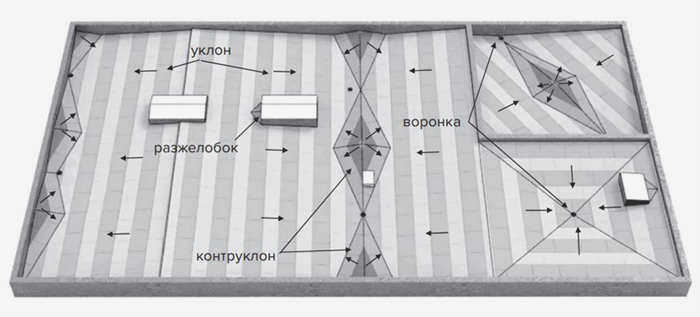

Уклон плоской крыши
Следует отметить, что минимальный уклон неэксплуатируемой кровли может иметь различные значения в зависимости от кровельных материалов. Согласно Строительным нормам и правилам (BV), уклон необслуживаемой плоской крыши может составлять:
- 1° – 6° (1,5 – 10%), если крупный гравий или щебень укладывается поверх битумных рулонных материалов с защитной мелкозернистой посыпкой или полиэтиленовой пленкой.
- 1° – 14° (1,5 – 25%), если верхний гидроизоляционный слой неэксплуатируемой кровли состоит из битумных рулонов большой толщины или рулонов, облицованных металлической фольгой.
- 1° – 6° (1,5 – 10%), если поверхность неэксплуатируемой кровли покрыта уплотнительным матом с защитным слоем из гравия.
- не менее 1° (1,5%), если поверхность неэксплуатируемой кровли покрыта мастичным матом, защищенным слоем краски.
- не менее 1° (1,5%), если поверхность неэксплуатируемой кровли покрыта полимерной мембраной или мастикой.
Элементы невентилируемой кровли
При рассмотрении конструкции невентилируемой кровли можно выделить несколько типов элементов, в зависимости от выполняемой ими функции. Как правило, в структуру невентилируемой кровли этого типа входят:
Гидроизоляционные маты. Это наплавляемая или самоклеящаяся гидроизоляция в рулоне (Технобарьер, Унифлекс ЭПП, Биполь ЭПП), которая обычно укладывается на бетонное основание или приклеивается к деревянной опалубке.
Теплоизоляторы. Обычно это плиты из экструдированного пенополистирола XPS (Carbon Eco), пенополиуретана PUR или пенополистирола PIR (Logicrip Prof). Обычно плитный теплоизолятор имеет L-образный край для устранения тепловых мостиков при монтаже, некоторые типы покрыты нетканой оболочкой из стекла, минералов, фольги. Фольгированное покрытие снижает теплопотери за счет отражения инфракрасного излучения, сводит к нулю водопоглощение и паропроницаемость плит и защищает поверхность от ультрафиолетового излучения, которое разрушает все вышеперечисленные теплоизоляционные материалы.
Кровельные мембраны. Защитные мембраны для невентилируемых кровель из поливинилхлорида (ПВХ) или термопластичных полиолефинов (ТПО) используются в качестве дополнительной гидроизоляции в середине и на поверхности кровельного покрытия. Как правило, полимерные мембраны используются в инверсионных невентилируемых кровлях для защиты изоляции (и других слоев), когда изоляционные плиты укладываются поверх рулонного гидроизоляционного мата, содержащего битум.
Если мембраны укладываются на поверхность, используются специальные виды синтетических материалов, стабилизированных ультрафиолетовым излучением. При монтаже листов полимерных мембран следует укладывать их внахлест и спаивать стыки феном.
Некоторые виды кровельных мембран с нетканой основой (Logicroof FB) крепятся с помощью специального клея.
Там, где используется верхняя крупнозернистая засыпка, для защиты незакрепленной поверхности крыши и равномерного распределения нагрузки применяются профилированные мембраны Planter из полиэтилена низкого давления. Их полотна укладываются внахлест путем вбивания друг в друга четырех рядов чашеобразных выступов и герметизации стыков односторонней или двухсторонней (в случае Planter Geo) самоклеящейся лентой.
