- Холод. Это нежилое помещение, которое либо полностью пустует, либо определяется как кладовая для хранения оборудования, старых вещей и т.д. В первом случае к потолку предъявляются максимальные требования, слой утеплителя толще, пароизоляция и гидроизоляция обязательны. Другими словами, нет ни малейшей возможности сделать холодный коридор. Потолок должен быть утеплен максимально, ведь температура на холодном чердаке зимой редко превышает 8 градусов.
- Тепло. Это полноценное помещение, мансарда, где живут люди, есть кабинет или комната отдыха. Если есть мансарда, то требования к изоляции пола такие же, как и для обычного промежуточного этажа. Можно установить небольшой слой звукоизоляции. Поскольку здесь не будет больших колебаний температуры, вероятность образования конденсата невелика, поэтому пароизоляция не требуется, если помещение хорошо вентилируется. На чердаке преимущественно утепляются стены и своды.
Строительство деревянных перекрытий между этажами: подробная технология строительства
В малоэтажных отдельно стоящих домах из дерева, бетонных блоков или кирпича деревянные межэтажные перекрытия являются наиболее распространенным решением. По сравнению с альтернативными вариантами из бетонных плит, такие перекрытия имеют много преимуществ. Деревянные перекрытия не утяжеляют стены и не требуют подъемного оборудования. Кроме того, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий довольно прост, поэтому многие мастера делают его самостоятельно.

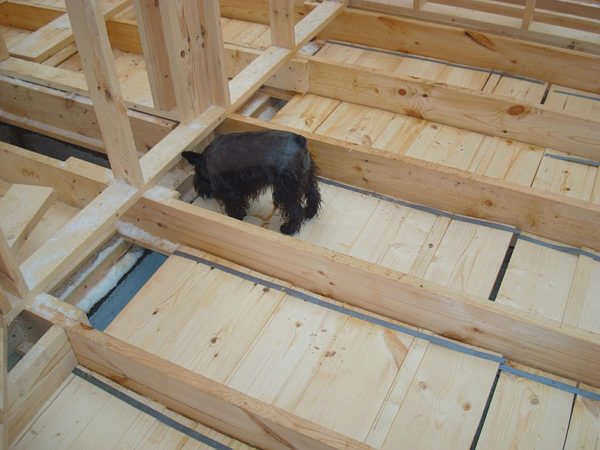

Основой деревянного пола являются балки, которые крепятся к несущим стенам и служат своего рода "фундаментом" для остальной части конструкции. Поскольку балки перекрытия будут нести всю нагрузку во время эксплуатации, особое внимание следует уделить их конструкции.
Для балок обычно используется цельный или клееный брус, бревна, а иногда и доски (одинарные или скрепленные гвоздями или скобами по толщине). Предпочтительны балки из хвойных пород древесины (сосна, лиственница), так как они обладают высокой прочностью на изгиб. Балки из твердых пород древесины гораздо менее прочны на изгиб и могут деформироваться под нагрузкой.
Черновые плиты (OSB, фанера) крепятся к балкам перекрытия с обеих сторон, а обшивка крепится скобами. Иногда первый этаж укладывается на лаги, которые крепятся к балкам перекрытия.
Обратите внимание, что деревянный пол на первом этаже будет потолком, а пол на втором этаже (чердак, мансарда) – полом. Поэтому верхняя часть пола покрывается напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.д. Нижняя часть (потолок) покрывается облицовкой, гипсокартоном, пластиковыми панелями и т.д.
Крепление балок к стене
Потолочные балки могут быть соединены со стенами несколькими способами.

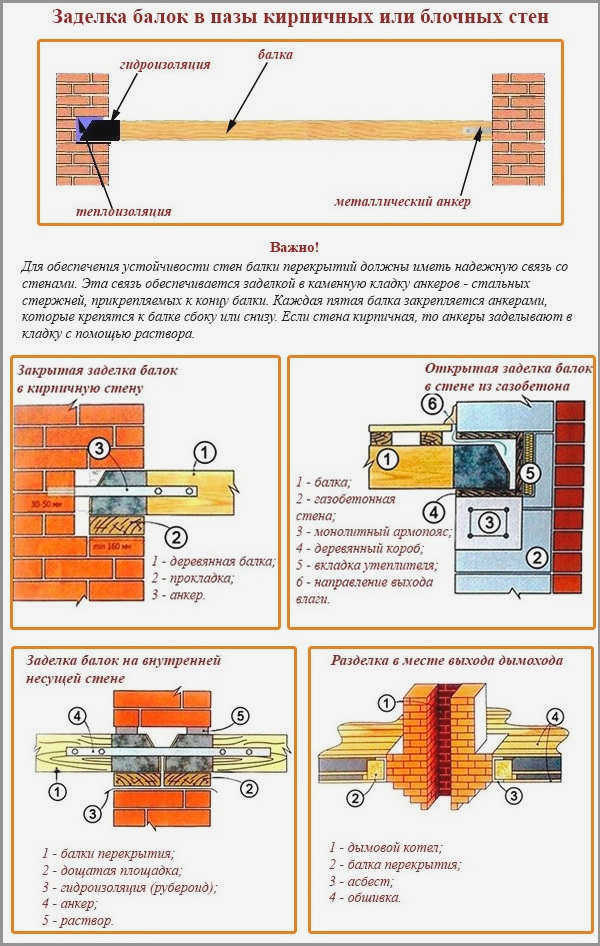

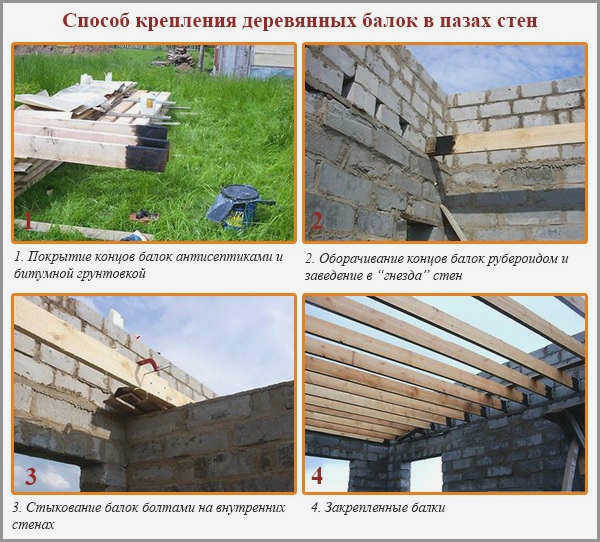

В кирпичном или деревянном доме концы балок зажимаются в пазах. Если используются балки или бревна, то глубина заделки балок в стены должна быть не менее 150 мм, если доски – не менее 100 мм.
Части балок, соприкасающиеся со стенами гнезда, уплотняются двумя слоями войлока. Концы балок срезаются под углом 60° и оставляются неизолированными, чтобы древесина могла дышать.
При установке в "гнездо" между балкой и стеной (со всех сторон) оставляют вентиляционный зазор 30-50 мм и заполняют его теплоизоляцией (пенькой, минеральной ватой). Балка опирается на основание паза деревянным брусом толщиной 30-40 мм, обработанным и гидроизолированным. Бока паза можно засыпать щебнем или цементным раствором слоем 4-6 см. Каждая пятая балка дополнительно крепится к стене анкером.
В деревянных домах балки должны быть утоплены в стеновые пазы не менее чем на 70 мм. Для предотвращения скрипа между стенками паза и балкой укладывается гидроизоляционный материал. В некоторых случаях балки врезают в стены, делая соединения типа "ласточкин хвост" и т.д.

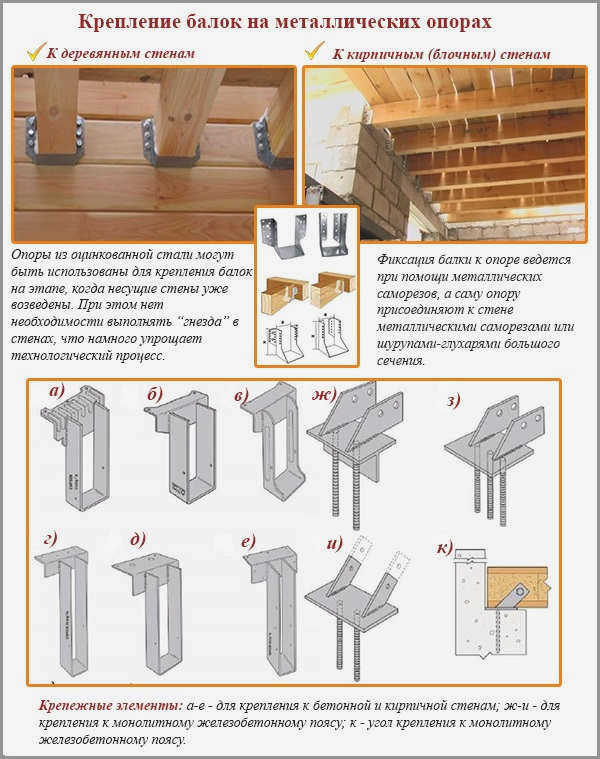

Балки также могут крепиться к стене с помощью металлических опор – стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками с помощью саморезов или болтов. Этот способ крепления является самым быстрым и технологичным, но менее надежным, чем установка балок в пазы стен.

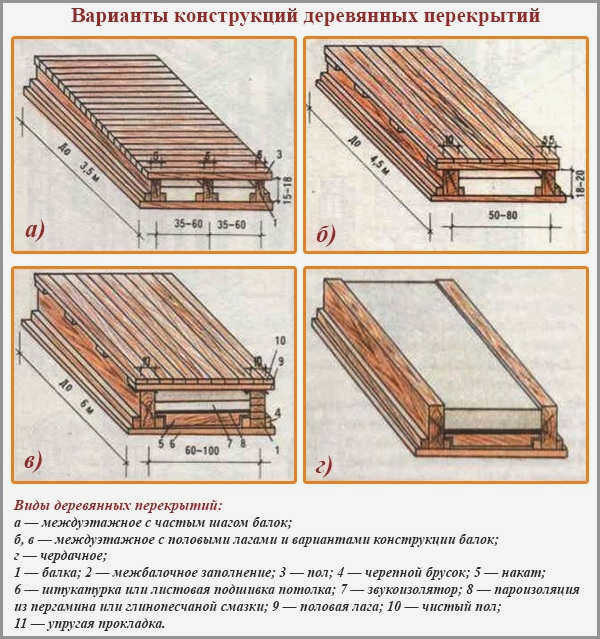

Виды перекрытий
В зависимости от конструкции здания, по деревянным балкам второго этажа полы бывают двух типов.
СНиП 2.03.13-88 от 01.01.1989 Полы. Толщина, покрытия полов, подстилающие слои, стяжки и основания полов (Нажмите на ссылку, чтобы открыть PDF в новом окне).
СНиП 2.03.13-88
Таблица. Типы полов первого этажа по деревянным балкам.

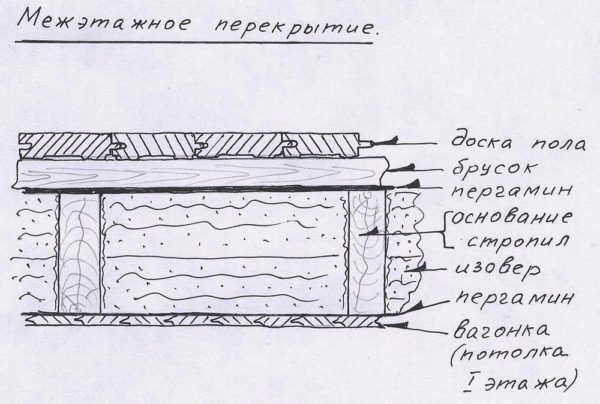

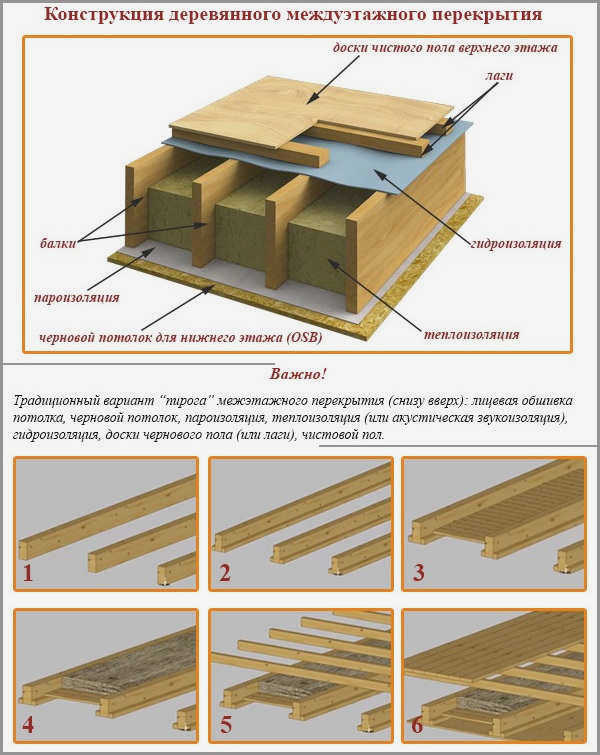

Схема промежуточного этажа в деревянном доме
Когда укладывать холодные полы на первом этаже
Чтобы убедительно ответить на этот вопрос, необходимо вспомнить некоторые элементарные принципы теплотехники.
-
Нагретый воздух поднимается и скапливается под потолком. Это самая теплая зона помещения, температура в ней на 5-8oC выше, чем на высоте 1,5 м над полом, и на 9-11oC выше, чем на полу. С точки зрения теплотехники, напольное отопление является наиболее эффективным способом обогрева помещения; для достижения максимально комфортной температуры на высоте 1,5 метра требуется минимальное количество тепловой энергии. Это аксиома, которую не нужно доказывать.
Пол в деревянном доме
Варианты устройства деревянного пола
Большинство профессиональных строителей настоятельно рекомендуют не делать утепленный пол на первом этаже, если его помещения используются как квартиры. Стоит понимать, что, кроме ненужной потери денег и тепловой энергии, может возникнуть еще одна проблема. При неправильном соблюдении технологии в теплоизоляционном материале повысится содержание влаги, и все деревянные элементы будут подвержены очень суровым условиям. Тепло и влага – идеальная среда для развития грибка и гнили на несущих деревянных элементах, и никакая современная гидроизоляция не сможет защитить их надолго. Со временем вам придется иметь дело с очень неприятным преждевременным ремонтом. Мы надеемся, что эта информация поможет вам принять оптимальное решение в каждом конкретном случае.
Особенности теплоизоляции
Деревянные полы ничем не отличаются друг от друга с точки зрения технологии. Однако они несколько отличаются, когда речь идет о теплоизоляции. Теплоизоляция жилых и нежилых зданий требует особого подхода.

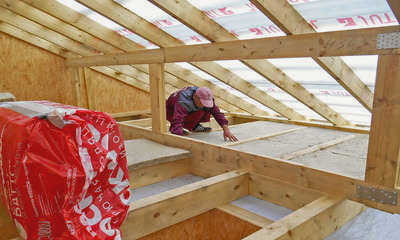

Чердак
Сам чердак бывает двух типов:
- Холодный. Это нежилое помещение, которое либо полностью пустует, либо определяется как комната для хранения оборудования, старых вещей и т.д. В первом случае к потолку предъявляются максимальные требования, слой изоляции толще, пароизоляция и гидроизоляция обязательны. Другими словами, нет ни малейшей возможности для холодного коридора. Потолок должен быть утеплен максимально, ведь температура на холодном чердаке зимой редко превышает 8 градусов.
- Тепло. Это полноценное помещение, мансарда, где живут люди, есть кабинет или комната отдыха. Для мансарды требования к теплоизоляции пола такие же, как и для обычного промежуточного этажа. Можно установить небольшой слой звукоизоляции. Поскольку здесь нет большой разницы температур, вероятность образования конденсата мала, поэтому нет необходимости в пароизоляции, если помещение хорошо вентилируется. Стены и своды на чердаке в основном изолируются.
Подвал и первый этаж
Подвал отличается от первого этажа только уровнем пола над уровнем земли. Это достаточное различие между двумя типами изоляции. Подвал находится ниже уровня земли и не захватывает ветер, поэтому температура там никогда не опустится ниже нуля. Однако установка пароизоляции и гидроизоляции необходима, поскольку влажность от земли огромна.
Пол подвала немного приподнят над уровнем земли, а это значит, что холод может проникать внутрь через небольшие щели между кирпичными, каменными или деревянными стенами. Температура там будет такой же, как и на чердаке, поэтому необходимо тщательно изолировать пол подвала хорошей, толстой изоляцией.
Что можно использовать для изоляции?
Для того чтобы утеплить перекрытие, важно выбрать материалы, которые лучше всего подходят для конкретного климата и структуры перекрытия.
При покупке теплоизоляционного материала При покупке теплоизоляционного материала необходимо соблюдать следующие требования:
- Самая низкая теплопроводность
- Экологически чистый (без токсичных выбросов);
- огнестойкость;
- соответствующая толщина для климата
- устойчивость к накоплению влаги
- достаточная прочность; устойчивость к усадке;
- простота монтажа.
Теплоизоляцию также можно разделить по ее форме. Существуют как достаточно плотные варианты, по которым можно ходить, так и рыхлые, такие как опилки или пенопласт. От формы выпуска зависит весь процесс монтажа, включая конструкцию самого перекрытия (расстояние между балками и наличие обрешетки).
Толщина утеплителя имеет первостепенное значение и рассчитывается по определенной формуле:
- q – толщина материала;
- R – тепловое сопротивление;
- k – теплопроводность изоляции.

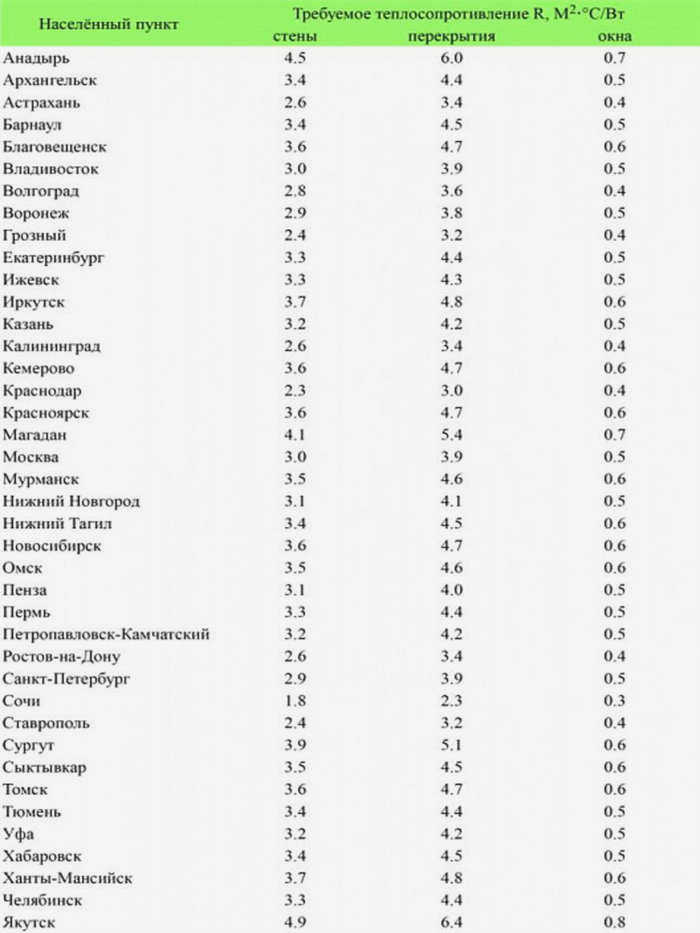

В таблице 1 приведено термическое сопротивление для каждого региона:

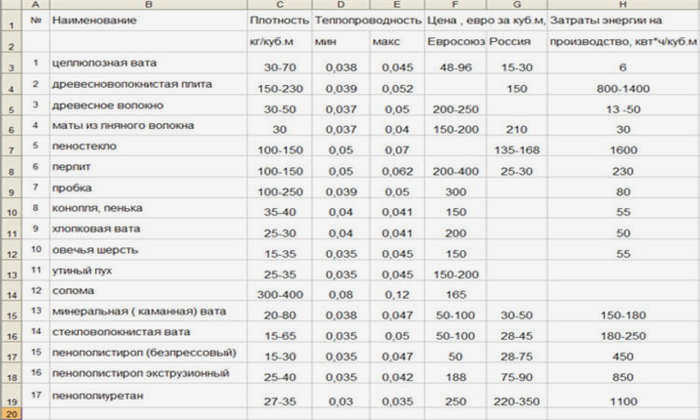

В таблице 2 приведена теплопроводность для каждого материала:
НапримерЧтобы рассчитать необходимую толщину минеральной ваты для деревянного пола в Воронеже, нужно 3,8*0,035=0,133. 13 см – это достаточная толщина утеплителя. Но поскольку шерсть со временем дает усадку, эту цифру можно округлить до 15-17 см.
Minwool

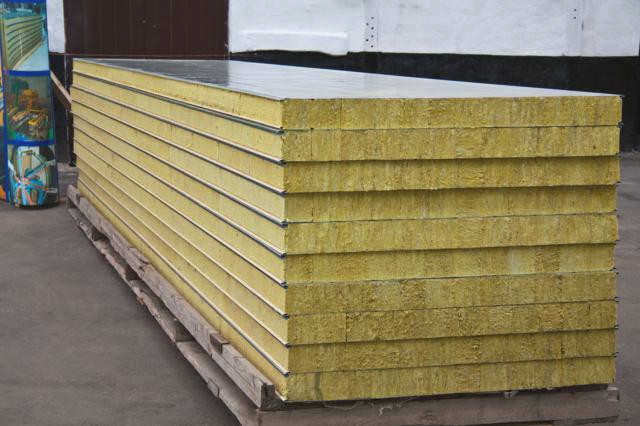

Для деревянных полов средней этажности Минвата и ее разновидности – самый популярный выбор. Этот выбор обусловлен простотой укладки, достаточной толщиной, а также отличной огне- и кислородостойкостью. Базальтовая вата начинает плавиться только при температуре +600 градусов.
Варианты напольного покрытия

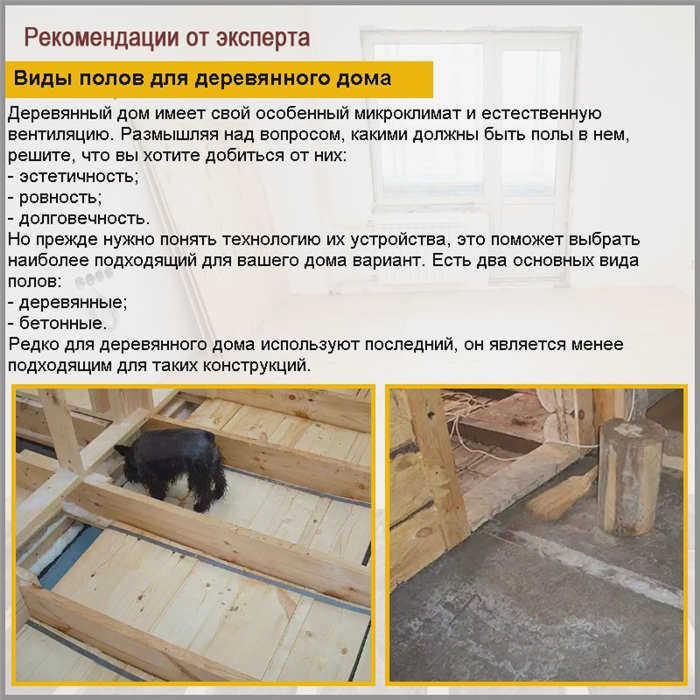

Пол может быть деревянным или бетонным. Выбор зависит от пожеланий владельца и технических возможностей.
Деревянный пол – преимущества и недостатки
Казалось бы, ответ прост – деревянный пол должен быть в деревянном доме. Его проще, дешевле и быстрее сделать, не прибегая к услугам профессиональных строителей. Конструкция будет достаточно легкой, и любой фундамент ее выдержит. Опять же – это экологически чистый вариант и хорошо вписывается в интерьер.
Однако есть несколько "но". Деревянный пол прослужит максимум 10 лет. Дерево склонно к гниению, как бы вы ни защищали его от внешних воздействий. Более того, жуки тоже сделают свое дело. Для деревянного пола важна постоянная влажность не более 60%. В противном случае пол начнет деформироваться и гнить. Чтобы деревянный пол впоследствии не деформировался и не скрипел, его необходимо тщательно уложить.

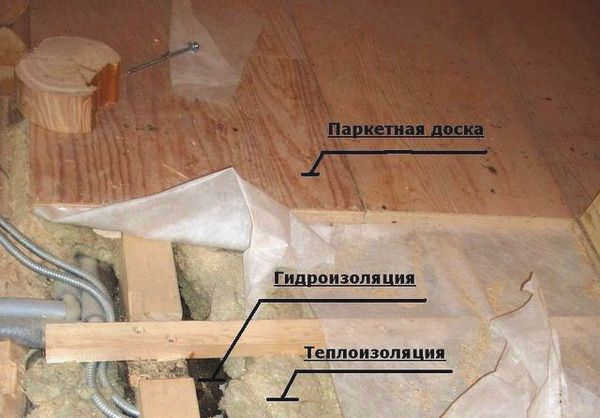

Выбор теплоизоляции и гидроизоляции

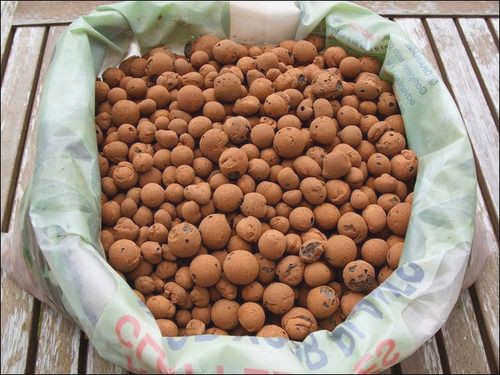

Вы можете выбрать один из множества различных материалов для теплоизоляции. Самым экологически чистым является керамзит. Он недорогой, негорючий, не гниет и на нем не образуется плесень. Однако его теплоизоляционные свойства оставляют желать лучшего.

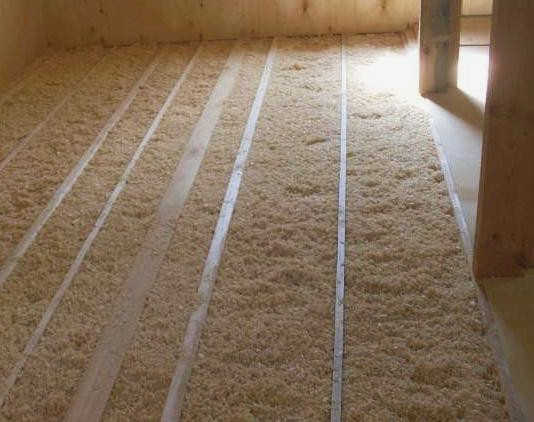

Еще один экологически чистый материал – опилки. Их можно получить практически бесплатно на лесопилках. Они обладают низкой теплопроводностью и подходят для изоляции чердачных перекрытий. К недостаткам относятся их способность к усадке со временем, восприимчивость к влаге и последующему росту грибков. Этот риск можно снизить, используя такие добавки, как глина, цемент, известь или борная кислота в качестве антисептика.

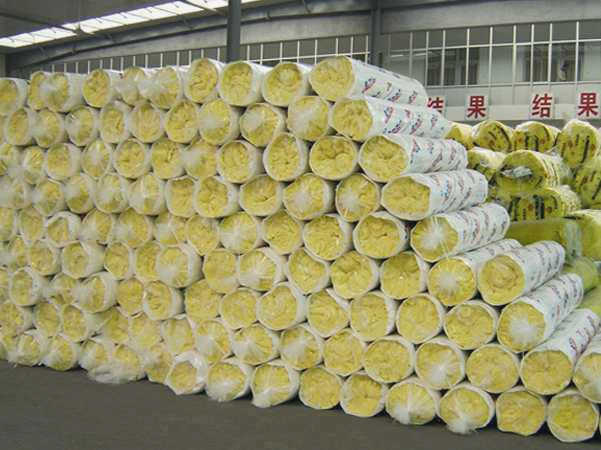

Минвата (или стекловата) также является бюджетным вариантом. Она не горит, хорошо удерживает тепло и обладает хорошими звукоизоляционными свойствами. Однако ее укладка требует определенной техники и может вызвать аллергию и раздражение кожи.

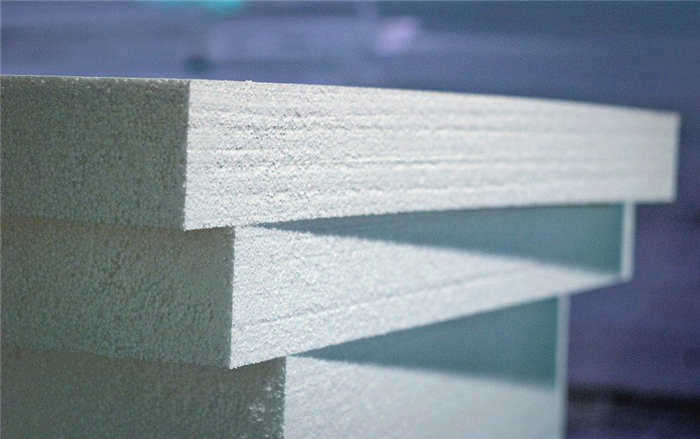

Пенополистирол – один из самых удобных вариантов во всех отношениях. Он дешев, обладает хорошими теплоизоляционными свойствами и прост в укладке. Из него можно сделать плотную армированную стяжку. Из того же ряда – экструдированный пенополистирол, он более устойчив к влаге.
ВИДЫ НАПОЛЬНЫХ ПОКРЫТИЙ, ИЗ ЧЕГО СДЕЛАТЬ

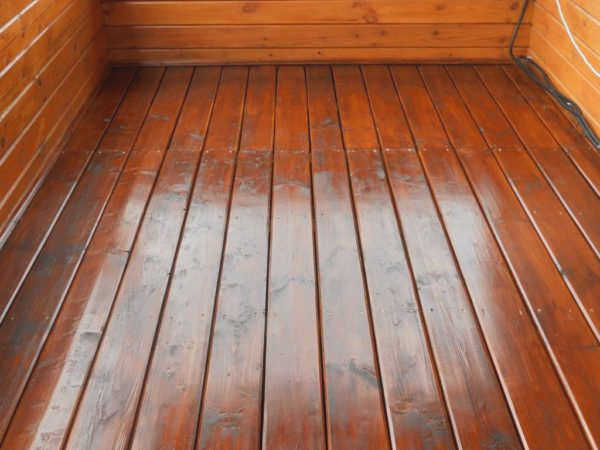

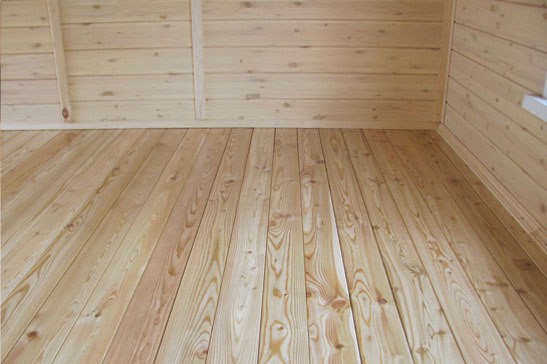

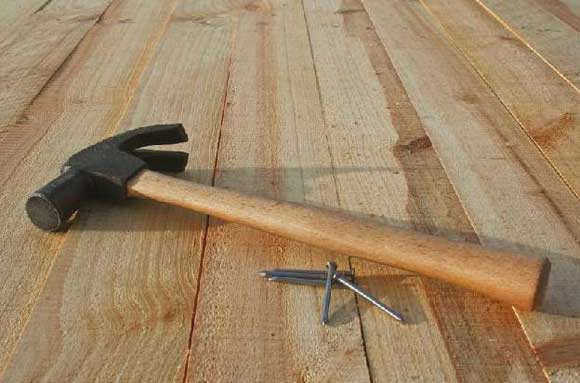

Финишное покрытие. Массивную шпунтованную доску толщиной 28-45 мм и шириной 110-140 мм можно считать классикой этой породы. Этот вид древесины специально предназначен для создания деревянных полов, он изготавливается из хвои, высушенной до влажности 12-15%, и обычно имеет хорошо спланированную лицевую поверхность. Этот материал изготавливается из высококачественного сырья (продукция относится к категории "А"), экологически безопасен без каких-либо компромиссов.
Но главное достоинство такой продукции – наличие паза и гребня. Во-первых, вы получаете настил, не имеющий зазоров в плоскости, в отличие от технологии обрезной доски. Соединение "шпунт-паз" препятствует продуванию воздуха, распространению звука и холода. Во-вторых, шпунтованные элементы позволяют крепить половые доски к балкам скрытым способом, когда гвоздь или шуруп устанавливается под углом через паз или гребень, так называемым "паркетным" способом. В-третьих, большинство моделей шпунтованных полов оснащены пазом с обратной стороны, который во всех конструкциях обеспечивает вентиляцию пола.
Подложка. Для того чтобы создать подложку под готовый пол, не обязательно использовать шпунтованную доску, хотя она, конечно, тоже вполне подходит. В этом случае отлично подойдет обрезная доска первого или даже второго сорта.
Важно: Еще до создания шпунтованного пола из массивной древесины черновой пол (настил) изготавливается из обрезных досок. Укладывая шпунтованный пол на сплошное основание, можно получить конструкцию, обладающую высокой устойчивостью к изгибающим нагрузкам и полностью исключить скрипы в будущем. Обычно это происходит из-за того, что соседние доски трутся друг о друга, когда доски расшатываются или прогибаются при ходьбе.
Кроме того, при выборе комплектующих для монтажа чистового пола обратите внимание на листовые материалы, которые позволяют быстро завершить укладку пола с минимальным количеством стыков. К ним относятся:
НУЖНА ЛИ ДЕРЕВЯННЫМ ПОЛАМ ТЕПЛОИЗОЛЯЦИЯ?
К сожалению, деревянный пол можно назвать "теплым" только образно. Если он используется на первом этаже, то без теплоизоляции не обойтись. Какой бы современный утеплитель ни использовался, при теплопроводности 0,3-0,44 Вт/(м*С) его толщина должна составлять 100 мм и более. Пенопласт, вата или EPS доступны в этой толщине, но лучше применять 2-3 или даже 4 слоя по 50 мм, чтобы плиты располагались в шахматном порядке и закрывали все щели.

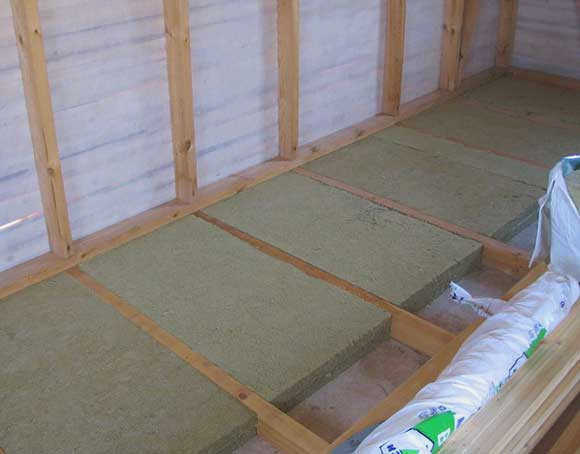

Если рассматривать эксплуатационные характеристики и практичность различных видов изоляции, то явным лидером (многие специалисты считают, что для деревянных полов в деревянных домах – это единственный вариант) будет минеральная вата. Он упругий и слегка сжимаемый, что позволяет легко вписать его в любое расстояние между балками, где он становится распоркой без видимых зазоров. Он паропроницаем, поэтому способен выводить избыточную влагу из помещения, не вызывая конденсата внутри конструкции. Она негорюча, поэтому значительно повышает огнестойкость деревянных потолков, становясь противопожарным барьером. Минераловатные плиты абсолютно безопасны для человека и могут без проблем использоваться в жилых помещениях.
Благодаря своей волокнистой структуре, вата лучше всего поглощает воздушные звуковые волны и ударный шум. По этой причине именно этот материал укладывается на верхние уровни пола для обеспечения надлежащей звукоизоляции. Они могут варьироваться от универсальных моделей до изделий, специально предназначенных для борьбы с шумом.
В деревянном строительстве можно использовать как стекловолокно, так и базальтовую вату (каменную вату). Поскольку на изоляцию не оказывается давления, для укладки в такие системы подходят изделия с относительно низкой плотностью (от 23 кг/м3). А поскольку ориентация изоляции исключительно горизонтальная и никаких подвижек не предвидится – нет никаких противопоказаний к использованию матов из ваты, поставляемых в рулонах.
