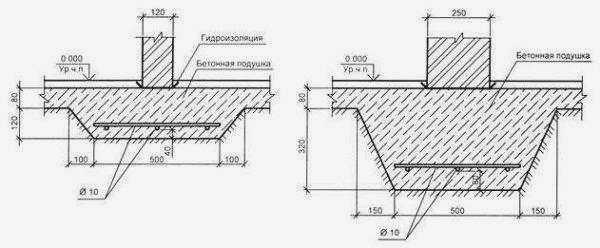

Внутренние конструкции здания могут нести значительный вес и оказывать концентрированную нагрузку на небольших площадях. Поэтому для каминов, межэтажных лестниц, насосного оборудования, плит и котлов требуется отдельно стоящий фундамент или увеличенная толщина плиты перекрытия.
Как сделать черновой пол по грунту – схема, конструкция, заливка
При ленточных фундаментах и низких крышах черновая стяжка пола по грунту вместо перекрытий по балкам или плитам ПК позволяет сэкономить бюджет строительства. Она выполняется в соответствии с СП 29.13330.2011.
Минимально допустимая конструкция пола по грунту:
- 10 см слой основания (песок или каменный балласт следует послойно уплотнять с помощью виброплиты);
- полиэтиленовая пленка толщиной 150 микрон;
- 10 см бетонной стяжки.
Устройство пола по грунту в соответствии с СП 31-105.
На практике тестовая конструкция дополняется следующими элементами:
-
Стяжка под полом – стяжка из тощего бетона на подстилающем слое пола для защиты гидроизоляции от проникновения мусора и надежной герметизации стыков;
Полость под полом – полость под полом

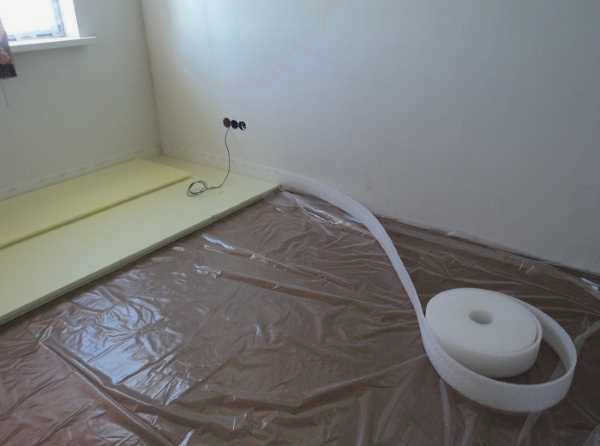

демпфирующая полоса.
Обратная засыпка
Стяжка пола по грунту должна опираться на армированное основание, так как любая осадка чревата повреждениями. Поэтому необходимо соблюдать следующие требования:
- снятие верхнего слоя почвы – чернозем содержит органические вещества, которые будут разлагаться микроорганизмами под бетоном и осядут в первые несколько лет;
- послойное уплотнение – 10-15 см нерудного материала или естественного грунта с минимальным содержанием глины (глина, супесь) укладывается внутрь низкого конька или МЗЛФ, трамбуется виброплитой до отсутствия следов, затем операция повторяется до достижения проектного уровня.

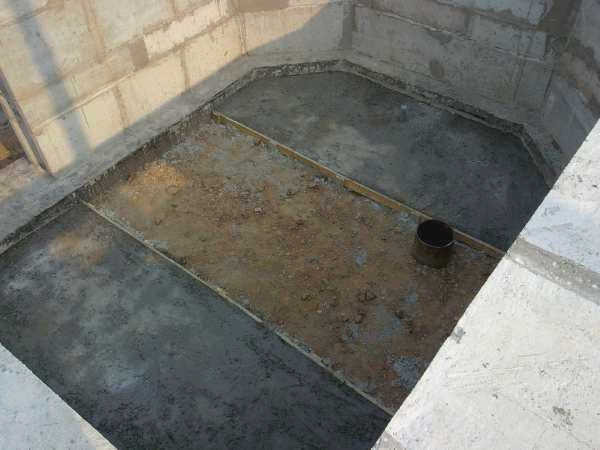

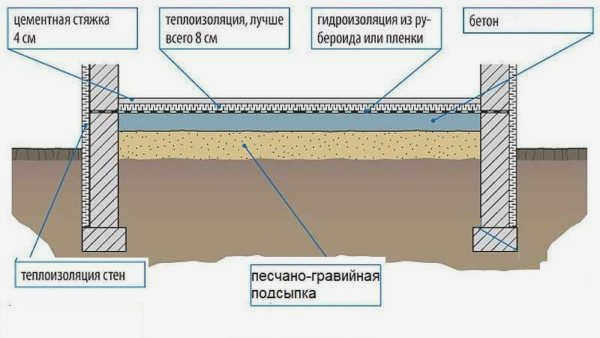

Схема пола на подстилающем слое
Строители должны понимать, что конструкция бетонного пола по грунту (ПГ) должна быть выбрана правильно, исходя из следующих условий
- Основание должно образовывать однородную основу для укладываемого пола;

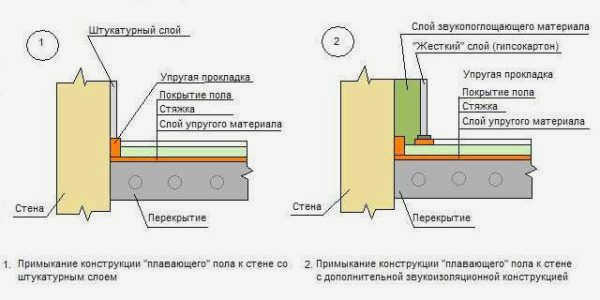

- конструкция пола представляет собой плавающую стяжку, которая не соприкасается со стенами здания и не находится под ними;

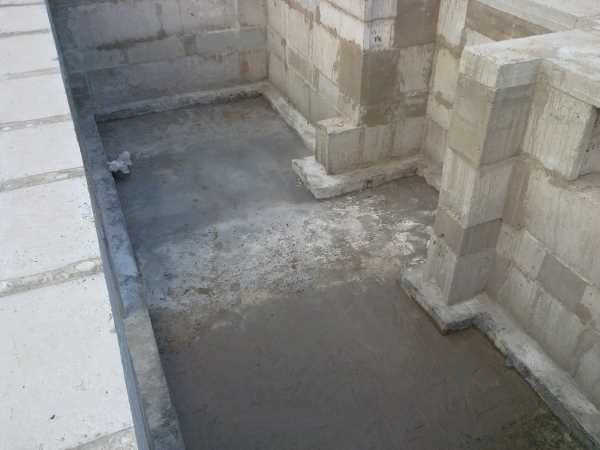

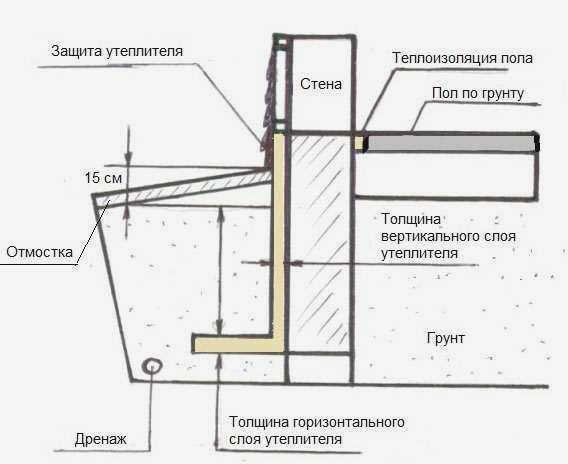

Схема пола первого этажа.
Существует путаница в названиях технологий по следующим причинам:
- в проекте предусмотрен фундамент, ширина которого превышает толщину стен;
- ограждающая конструкция здания смещена наружу (внутренняя поверхность цоколя, плитняка или ленты МЗЛФ не совпадает с плоскостью внутренних стен).
В этом случае застройщик пытается избежать образовавшейся ступеньки, поднимая уровень пола, заливая стяжку не только по грунту, но и опирая ее на выступающие части фундамента. Засыпка из МЗЛФ или бруса в этом случае служит опалубкой, но не уплотняется должным образом.
В процессе эксплуатации грунт под плитой или фундаментом под самим зданием может прогибаться или подниматься под действием сил морозной волны. Там, где плита опирается на цоколь, возникают серьезные нагрузки, которые не были учтены в расчетах. Стяжка трескается, и состояние пола ухудшается.
Плавающая стяжка опирается на прочно уплотненное основание и не должна разрушаться или вспучиваться. Поэтому достаточно одного слоя армирующей сетки в нижней трети. Плиты, опирающиеся на элементы фундамента/подвала, всегда армируются в два слоя. Обратная засыпка цоколя в этом варианте решает и другие проблемы:
- застройщик избавляется от подвала, внутри которого необходимо обеспечить естественную вентиляцию, а низкий цоколь не позволяет сделать в нем отверстия, так как зимой они будут занесены снегом;
- будет исключено накопление вредного газа радона внутри подвала и промерзание грунта под домом, а также уменьшатся теплопотери в полах;
- снизятся затраты на опалубку, так как нижний этаж – это грунт, который не нужно уплотнять виброплитой.
Технология производства
Прежде чем изготовить пустотелый блок по приведенной выше схеме, недостаточно знать его конструкцию. Важно учитывать нюансы строительства на каждом из следующих этапов. Основное заблуждение заключается в том, что ПГ подходит только для ленточного фундамента частного дома.
На самом деле плавающую стяжку можно заливать в домах с низкой крышей на винтовых и буронабивных сваях, классических колоннах и ТИСЭ. В этом случае толщина конструкции и ее планировка остаются прежними, а ПГ сцепляется со стенами на цоколе.

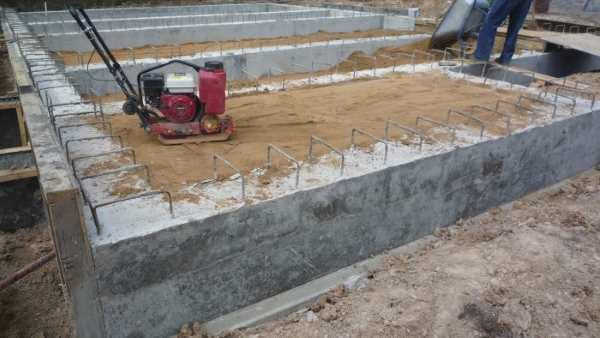

Засыпка МЗЛФ для первого этажа.
Подготовка

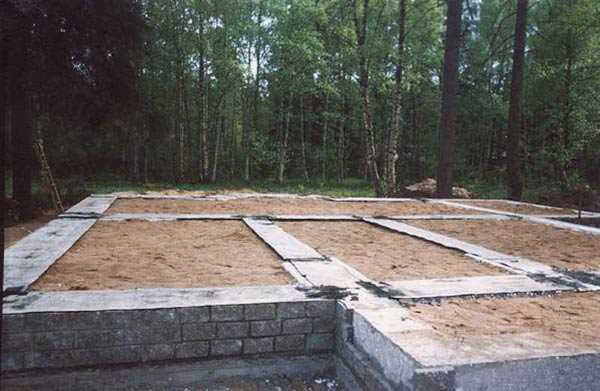

Конструкция первого этажа должна иметь фундамент нормальной несущей способности. Это обеспечивается ПГ внутри решетки или МЗЛФ, балки которого возвышаются над землей, образуя цокольную часть фундамента. Поэтому правильно будет засыпать внутренние полости грунтом, вынутым из траншей фундамента, оставив 0,4 м для нерудного материала.
Если верхний слой почвы содержит много органических веществ, его следует удалить. Даже если вы уплотните чернозем виброплитой, через 3-12 месяцев органические вещества разложатся, и почва обязательно просядет, что крайне опасно для бетона, даже если он армирован, но не имеет связи с фундаментом.
Важно! На этом этапе на фундамент, цоколь или основание необходимо нанести гидроизоляционные материалы (штукатурку, стяжку или набрызг), если это не было сделано ранее.
В отличие от плавающей фундаментной плиты, точки ввода коммуникаций устанавливаются до засыпки цоколя. Точное расположение стен уже известно, поскольку крыша или МФЛФ уже сделаны. Поэтому невозможно ошибиться с прохождением стояков в непосредственной близости от оболочки здания.
Даже при минимальной толщине стяжки возможность ремонта коммуникаций внутри БГ практически равна нулю. Поэтому используется следующая техника:

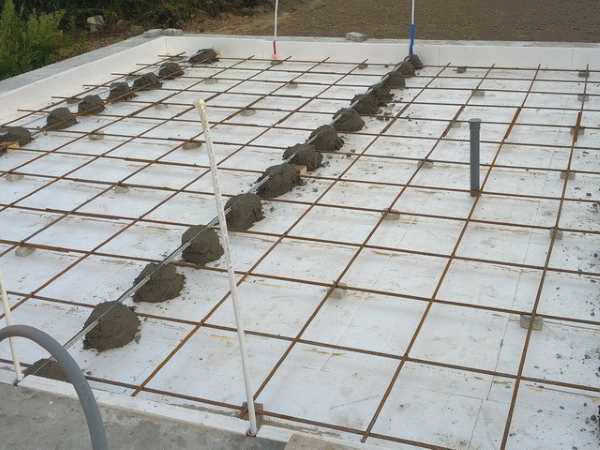

Армирование пола по грунту
Промышленность выпускает сварную сетку ВР по ГОСТ 8478 из проволоки диаметром 5 мм с квадратными ячейками 10-20 см. Самостоятельное армирование на месте дороже из-за большого расхода вязальной проволоки и повышенной трудоемкости. Укладка сеток производится в соответствии с технологией:
- защитный слой снизу – обеспечивается распорками (пластиковыми или бетонными) высотой 1,5 – 3 см;
- защитный слой по периметру – сетки должны находиться на расстоянии не менее 3 см от демпфирующего слоя по периметру помещения.
Армирование стяжки проволочной сеткой.
В отличие от армирующей сетки, проволочная сетка обладает гораздо меньшей жесткостью, ходить по ней во время укладки смеси категорически запрещено. Поэтому используются следующие методы:
- пандусы – половинки кирпичей укладываются в ячейки решетки для поддержки плит, которые перемещаются с помощью распорок по мере завершения конструкции;
- "дорожки" – бетон укладывается от входа в комнату до дальнего угла, а затем по этим дорожкам можно ходить, не сдвигая решетку.
Важно: не рекомендуется ходить по балкам или опираться на них, так как прочность заполняющих растворов недостаточна для этого.
В небольших помещениях обычно используются сетки соответствующего размера. Если помещение имеет сложную конфигурацию, необходимо вырезать дополнительные элементы. В этом случае, а также при армировании больших площадей, перекрытие между вкладками и рулонами должно составлять не менее одной сетки.
Элементы жесткости под перегородками

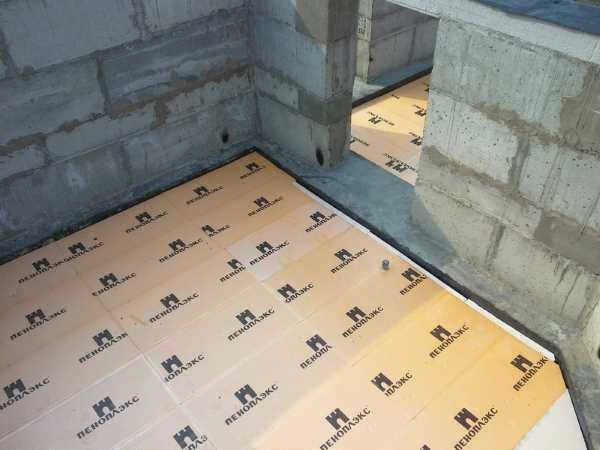

Экструдированный пенополистирол или его верхний слой прерывается для формирования ребер жесткости под перегородками. Образовавшиеся пустоты заполняются квадратными арматурными стержнями (обычная арматура 4 – 6 мм) и продольными стержнями (рифленая 8 – 12 мм).
Циркуляция напольного отопления
Теплый пол используется для снижения энергопотребления отопительного котла и улучшения комфорта в доме. Теплый пол может быть встроен в стяжку путем укладки труб непосредственно на армирующую сетку.

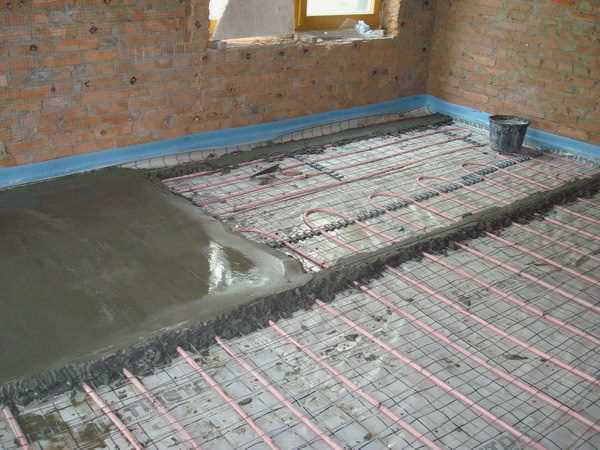

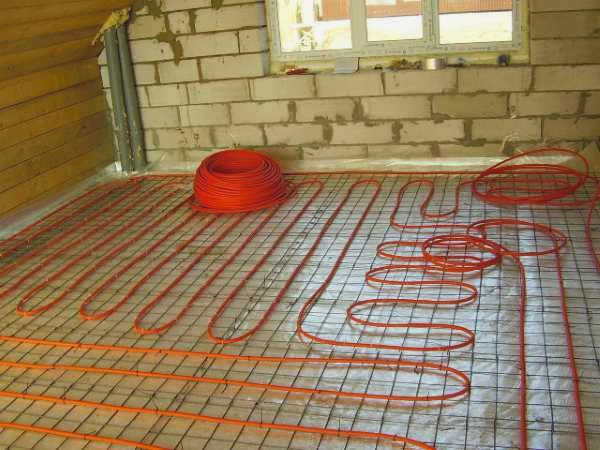

Пол с подогревом внутри стяжки.
Для подключения к коллекторам трубы напольного отопления выводятся наружу к стене. На этом этапе они должны быть покрыты демпферной лентой. Такая же технология температурного подключения требуется для всех коммуникаций, проходящих через стяжку (отопление, стояки ГВС/ВС).
Таким образом, состав стяжки может быть изменен в соответствии со строительным бюджетом и конкретными условиями работы и основания.
Совет: Если вам нужны шаблоны для пола, есть очень полезный сервис поиска шаблонов для пола от PROFI.RU. Все, что вам нужно сделать, это ввести данные о своем заказе, и мастера сами откликнутся, а вы сможете выбрать, с кем хотите работать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, которые помогут вам в выборе. Это похоже на мини-тендер. Размещение заказа бесплатно и ни к чему вас не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, если только вы сами не откроете свой номер для конкретного специалиста.
Если вы разнорабочий, перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.
Последовательность создания
Укладка подложки производится простым способом. На поверхности земли делается песчаное основание и покрывается геотекстилем. Изоляционный материал покрывается теплоизоляцией.
Бетонный пол по грунту в частном доме построить сложнее. Бетон заливается поверх нескольких слоев строительных материалов:
- песок
- гравий;
- металлическая сетка (можно заменить стекловолокном);
- десятисантиметровая бетонная стяжка;
- гидроизоляционный материал;
- утеплитель (керамзит, пенопласт, пенополистирол);
- дополнительная защита от влаги;
- Верхний слой бетонной стяжки.
Последний слой желательно армировать, чтобы избежать растрескивания при высыхании. Если домовладелец решил установить в своем доме пол с подогревом, необходимо собрать конструкцию. Если домовладелец решил установить в своем доме полы с подогревом, то перед заливкой бетонной стяжки необходимо собрать и отрегулировать систему. Именно так строятся полы по грунту, правильная заливка обеспечивает качественную тепло- и гидроизоляцию, устойчивость и долговечность конструкции.
Бетонная стяжка
Перед началом работ необходимо собрать информацию о
- составе почвы;
- уровень грунтовых вод.
На болотистых почвах вокруг здания следует создать дренажную систему, чтобы обеспечить отвод влаги из почвы в сезон дождей, активного таяния снега.
Подготовительные слои засыпки наносятся один за другим, после тщательного уплотнения предыдущего строительного материала.
Толстые слои песка и гравия трудно уплотнить. Через некоторое время засыпка даст усадку, которая будет тем больше, чем толще подготовительные слои. Поэтому черновую стяжку лучше заливать непосредственно на геотекстиль. Такая техника обеспечивает хорошую кристаллизацию материала.
Когда бетон заливается поверх слоя гравия или песка, жидкость вытекает из смеси. Процесс затвердевания нарушается, и прочность стяжки снижается.
Важно! Каждый предыдущий слой должен быть тщательно уплотнен, а стяжка должна быть залита в течение времени, необходимого для затвердевания и высыхания материала. Невозможно изготовить качественный бетонный пол за один-два дня.
Причиной становится нарушение технологии производства:
- деформация, разрушение нижних слоев;
- потеря прочности конструкции;
- образование неровностей, впадин;
- растрескивание стяжки.
Трубы горячей, холодной воды и канализации должны быть установлены до начала работ. После заливки бетона, чтобы ввести в дом коммуникационные системы, придется нарушить целостность конструкции, сломать часть пирога пола.
Монтаж пола по грунту производится несколькими способами, которые отличаются технологией процесса и используемыми материалами. Каждый способ имеет свои преимущества и недостатки. Выбор технологии зависит от фундамента, грунта, а также вкусов и предпочтений домовладельца.
Описание видео
Последовательность укладки дощатого пола на пленке:
- с гидроизоляционной мембраной;
- с изоляционной подложкой;
- с отделочным материалом (ламинат, линолеум, ковролин).

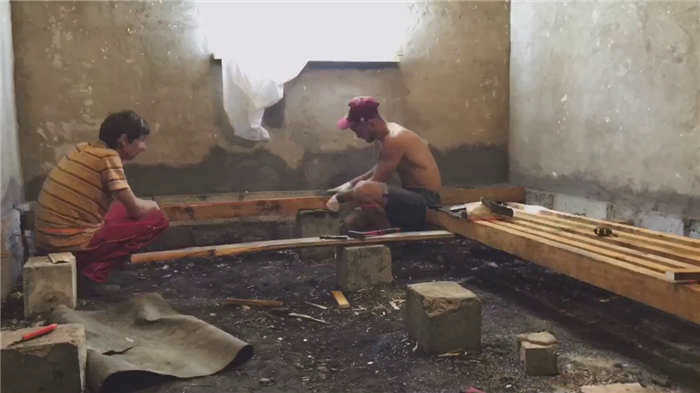

Существует несколько вариантов создания пола на деревянных лагах первого этажа. В старые времена лаги изготавливались из толстой, прямой древесины.
Этот строительный материал пропитывался смолой. Такая пропитка обеспечивала защиту от почвенной влаги, насекомых и гнилостных бактерий.
Этот вариант конструкции состоит из:
- глиняной подушки;
- гидроизоляционная ткань, фольга;
- кирпичные столбы;
- дерева и балок, соединенных угловыми скобами или другими крепежными элементами;
- изоляционный материал.
Основы с первого взгляда
При укладке пола по грунту необходимо укладывать его на один тип основания, например, на реечный фундамент.
Пол по грунту опирается на бетонную стяжку, сухую стяжку или деревянный настил.
Бетонная заливка обеспечивает высококачественную, долговечную конструкцию. Перед укладкой необходимо установить сантехнику.
Сухую стяжку и деревянный пол сделать проще. Заполнителем в слоях стяжки является керамзит и изоляция. Для защиты от влаги обязательно используйте гидроизоляцию.
