За последние 10 лет разработчики проектов стали отдавать большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, который обеспечивает более равномерную усадку фундамента и сохраняет свои теплоизоляционные свойства независимо от времени и условий эксплуатации. Напряжения в бетоне, возникающие при эксплуатации мелкозаглубленных фундаментов, были подробно изучены. На основании их результатов строители отказались от идеи использования теплоизоляционных плит разной предельной прочности (ранее предполагалось, что для компенсации усадки под фундаментной плитой следует использовать менее прочные плиты, чем под ребрами жесткости). Было показано, что наиболее опасные концентраторы напряжений в плите могут возникать на границе раздела между различными марками теплоизоляции.
Фундаменты UBP: шведская технология теплоизоляционной плиты
Фундаменты из сплошных плит, еще до появления высокопрочной изоляции, считались эффективным способом компенсации сезонных (морозное пучение) и несезонных подвижек грунта. Будучи "плавающими", они сохраняли относительное положение всех элементов конструкции здания по отношению друг к другу, даже когда дома попадали в небольшие оползневые зоны. Оригинальной инженерной инновацией, объединившей энергоэффективные решения, стал так называемый фундамент ushp, технология которого пришла к нам из Швеции и Германии. В этой статье описываются конструктивные и эксплуатационные особенности утепленной шведской фундаментной плиты (отсюда и аббревиатура "УШП").
Около 10 лет назад первые отечественные строители-энтузиасты использовали типовые конструкции именно этой компании. По мнению компании Dorocell, оптимальным энергоэффективным фундаментом для малоэтажных зданий является высококачественная монолитная бетонная плита с ребрами жесткости, наружной теплоизоляцией и встроенным отоплением.
Схема технологии строительства утепленной плиты ПБП с использованием материалов ТЕХНОНИКОЛЬ
Теплоизоляция, представляющая собой своеобразное "корыто" для заливки бетона, служит естественной несъемной опалубкой.

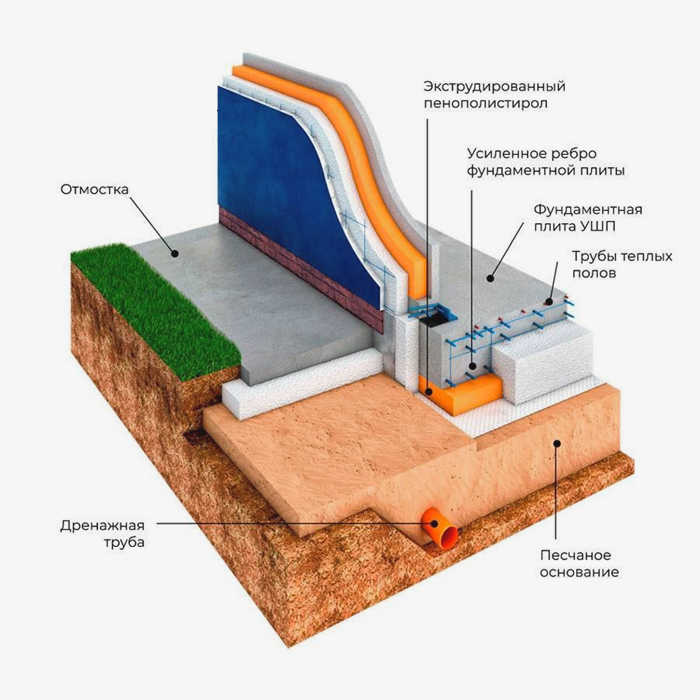

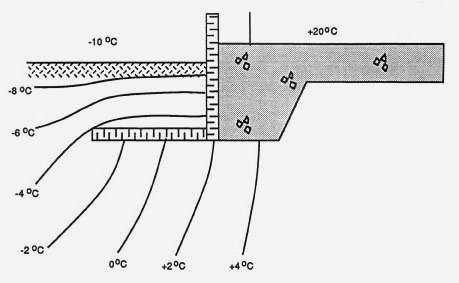

Вид в разрезе на пустотелую асфальтовую изоляцию

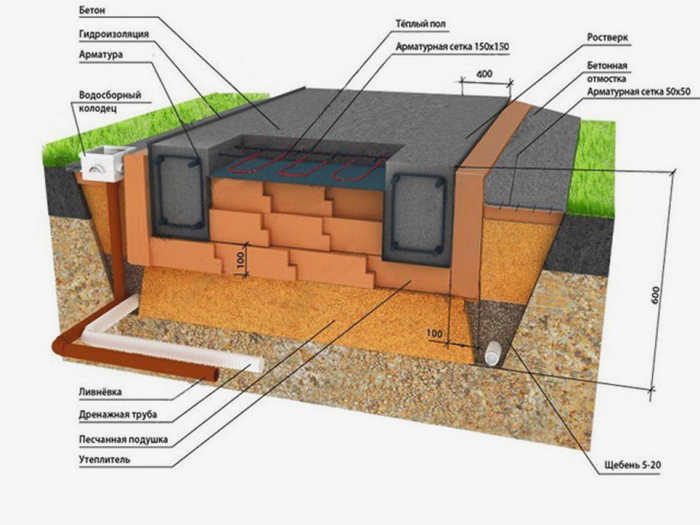

Вот подробный обзор фундамента утепленной шведской плиты:
- Опалубка из полистирола ПСБ-С устанавливается на уплотненную песчано-гравийную засыпку. Дно засыпки имеет уклон и установлена дренажная труба.
- Опалубка высотой 400 мм состоит из плит толщиной 100 мм и образует по периметру прямоугольные пазы 400 × 200, создавая ребра жесткости и основание толщиной 100 мм для заливки основной плиты.
- Армирование ребер было выполнено двумя полосами с переменным профилем сечения и диаметром 8-12 мм. Плита перекрытия армирована сварной сеткой 150×150 мм.

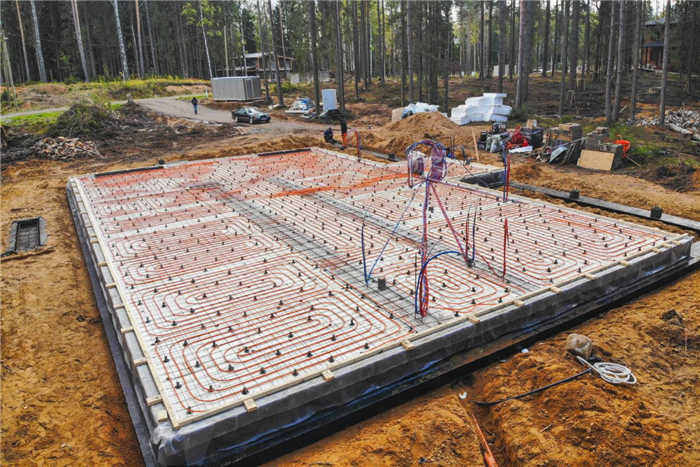

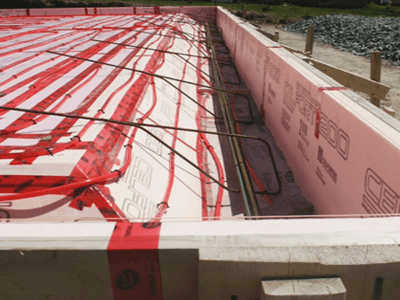

- Трубопроводы системы отопления заделаны в плиту перекрытия. Плита перекрытия армируется сварной сеткой 150×150 мм, которая укладывается поверх труб системы напольного отопления.
- Помимо теплых полов, другие коммуникации – водопровод, канализация, электрика в помещениях – также заливаются бетоном.
- Изоляция слепой зоны выполняется по периметру фундамента плитами EPS-C толщиной 70 мм, примыкающими снаружи к опалубке из полистирола на глубину ее контакта с грунтом.
Лучшее видео о технологии CBP
- Эффективный дренаж,
- защита от мороза,
- энергосбережение,
- отопление,
- комфортный микроклимат,
- для прокладки коммуникаций,
- а также получение поверхности пола для нанесения финишных покрытий.
К другим преимуществам системы относятся:
- В случае деревянных каркасных домов надежный утепленный цокольный этаж компенсирует их главный недостаток – низкую теплопоглощающую способность стен. Сплошной утепленный фундамент берет на себя роль резервного аккумулятора тепла.
- Стоимость. Несмотря на то, что шведская схема недешева, она предполагает не только нулевой цикл, но и целый комплекс этапов. Выполнение каждого из них по отдельности в сумме обходится значительно дороже.
- Время. При выполнении бригадой квалифицированных специалистов на все работы требуется в среднем около недели.
- Универсальность. Технология подходит для большинства почв и климатических зон Российской Федерации.
- Она незаменима при строительстве пассивного дома.

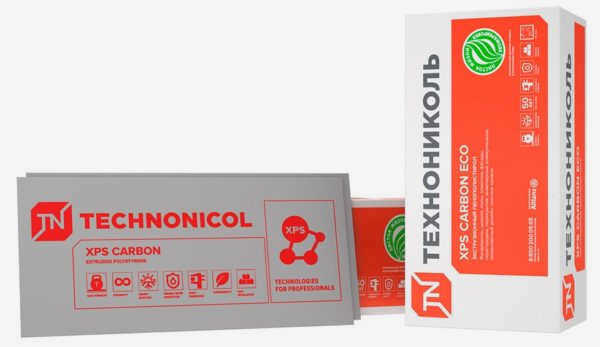

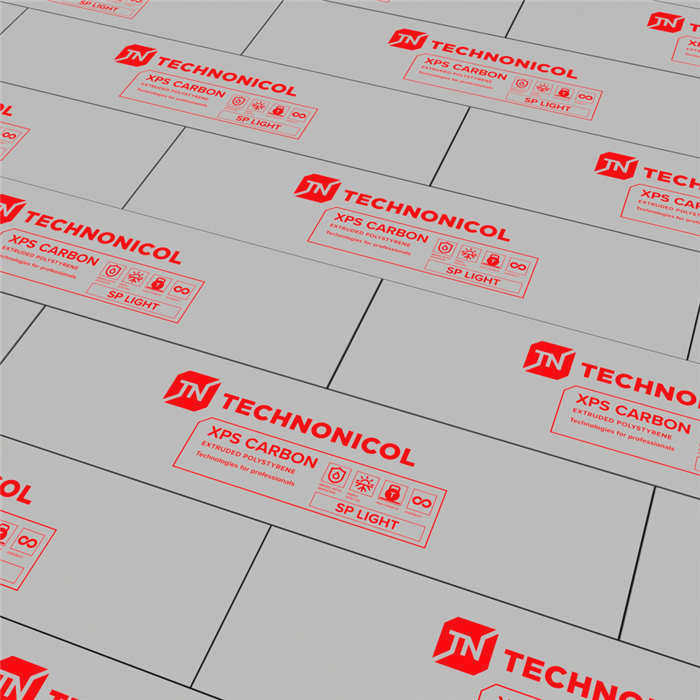

Теплоизоляция ТЕХНОНИКОЛЬ CARBON ECO SP
Недостатки фундамента на основе теплой шведской плиты:
- Условный (психологический) недостаток: низкий цоколь. В домах с обычным фундаментом высокий цоколь необходим для обеспечения нормального влажностного режима в помещении. Многие наши соотечественники до сих пор считают высоту цоколя одной из гарантий качества дома.
- Возможность ремонта инженерных коммуникаций. Поскольку плита перекрытия представляет собой постнапряженную конструкцию, крайне нежелательно нарушать ее для ремонта заложенных труб. С другой стороны, существуют другие способы укладки и технические решения, которые компенсируют отсутствие контуров. Однако все эти меры приводят к увеличению затрат.
- Требуются высококвалифицированные рабочие. Не каждая бригада возьмется за монтаж "под ключ".
- Требует значительных единовременных капитальных затрат, поэтому не подходит для строителей, которые рассчитывают вести строительство небольшими (в финансовом отношении) этапами.
- Не подходит для торфяных почв и других почв с низкой несущей способностью, а также для участков с крутыми склонами.
Где и когда рекомендуется использовать СКП
Изолированные сэндвич-панели предназначены для решения следующих задач:
- Снижение теплопотерь здания в суровых климатических условиях.
- Создание комфортных условий для жильцов.
- Предотвращение образования и роста плесени, грибков, гнили и других биологических образований, негативно влияющих на организм человека.
Строительство СФП экономически и технически целесообразно в следующих случаях:
- Расположение будущего здания в климатической зоне с низкими среднегодовыми температурами в сочетании с высоким уровнем грунтовых вод и/или паводков.
- Проблемные грунты участка – почвы на площадке дома имеют высокую концентрацию песка, торфа, глинистых частиц. На обводненных, пористых почвах особое внимание уделяется усилению арматурного каркаса. Марка используемого товарного бетона должна быть не ниже М500.
- Плита используется в качестве несущего фундамента для зданий из бревен (оцилиндрованного бревна, бруса и т.д.), пено-, газобетона, сэндвич-панелей и других видов легких строительных материалов. Общая высота строения не должна превышать 9 м.
- Необходимо использовать альтернативные системы отопления. В частности, водяной теплый пол, залитый на толщину плиты, который является первым этажом и аккумулятором тепла для всего здания.
Последовательность строительства

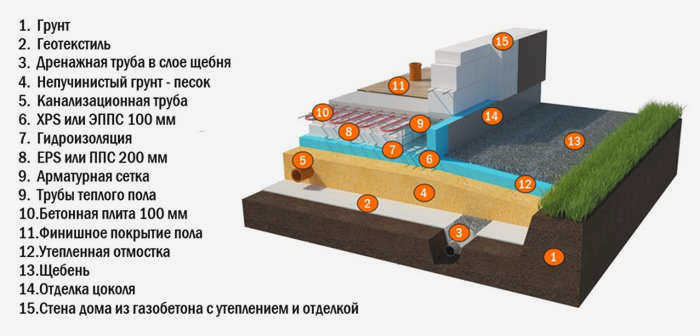

Послойная структура фундамента ПБП, что это такое, рассмотрим более подробно:
- Теплоизоляционный слой. Устанавливается на нижних уровнях фундамента и предотвращает утечку тепла от конструкции к грунту. Обычно в качестве теплоизоляционного материала используется экструдированный пенополистирол.
- Армирующий слой .. Армирующий слой изготавливается из арматурных стержней диаметром 10-14 мм. Он предотвращает растрескивание монолитного бетона.
- Коммуникационный слой. Трубопроводные и кабельные сети, используемые для подключения коммуникаций.
- Несущий слой .. Монолитная бетонная плита, воспринимающая нагрузку от конструкции здания и служащая основанием.
- Нагревательный слой .. Сеть труб для транспортировки теплоносителя, которые бетонируются внутри плиты.
земляные работы
Необходимо провести обследование участка для определения типа грунта, его несущей способности, уровня грунтовых вод, уклона строительной площадки и т.д. Все данные должны быть максимально точными, так как на их основе рассчитываются строительные материалы, необходимые для фундаментной плиты. Участок размечается, размеры фундамента переносятся на площадку и привязываются.
Земляные работы
Технология устройства фундамента из асфальтобетонных блоков не требует глубоких земляных работ. На твердых, несущих грунтах достаточно заглубления на 40-50 см; его границы должны быть на 1 м больше периметра основания. Основным требованием является удаление верхнего слоя почвы. Это предотвратит привлечение влаги к строительным конструкциям. Также рекомендуется обработать дно котлована гербицидами, чтобы обеспечить уничтожение растительности.

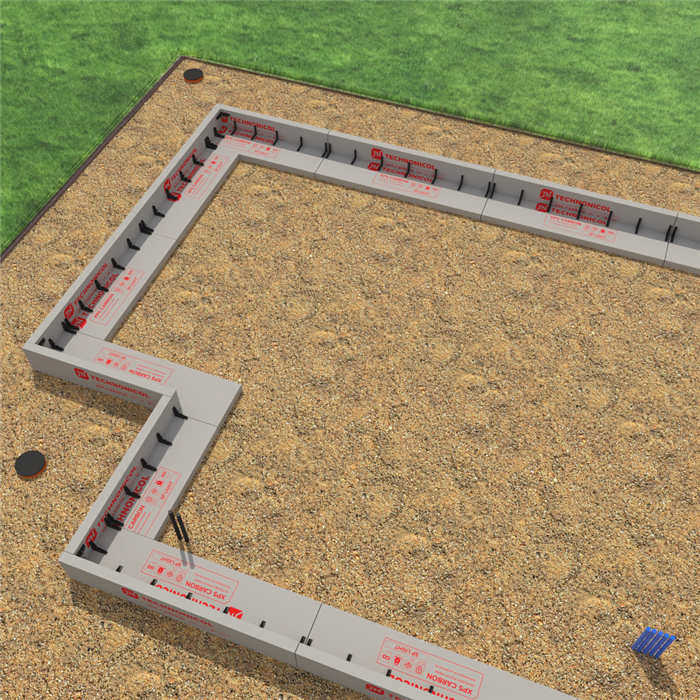

Этап 5 – Установка пограничных элементов
После завершения земляных работ можно приступать к установке пограничных элементов из плит XPS. Выберите материал, подходящий для плитного фундамента. Он не должен бояться влаги, так как на протяжении всего срока службы будет контактировать с насыщенной грунтовой средой. Плиты XPS ТЕХНОНИКОЛЬ CARBON ECO SP показывают хорошие результаты.
Они прочны, выдерживают большие нагрузки, устойчивы к влаге и хорошо сохраняют тепло. Перед склеиванием поверхность XPS необходимо зачистить мелкозубой ножовкой, чтобы удалить глянцевый слой. Плиты соединяются с помощью специальной клеевой пены XPS. Его наносят на изоляцию по периметру и полосой в середине и оставляют на 5-7 минут для начала процесса полимеризации, после чего устанавливают теплоизоляционные плиты. Для краевых элементов используется угловой крепеж, который плотно фиксирует плиты XPS под прямым углом с помощью шурупов R16. Углы дополнительно фиксируются клейкой пеной и крепежом R18.

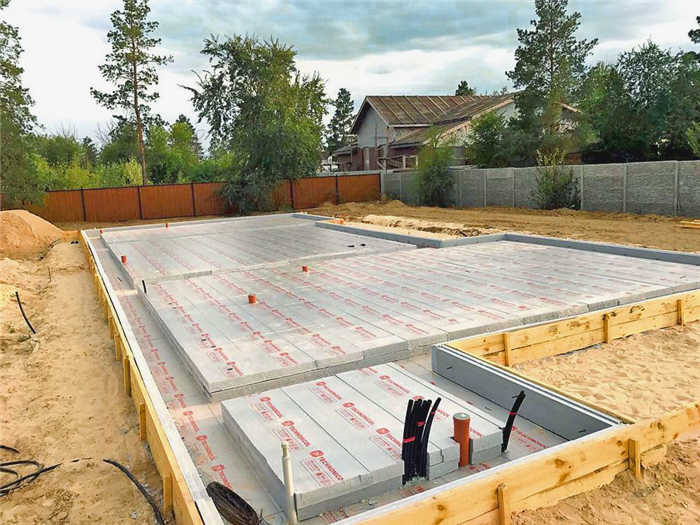

Шаг 6 – Укладка теплоизоляционного слоя
В качестве основного теплоизоляционного слоя укладываются плиты ТЕХНОНИКОЛЬ XPS CARBON ECO SP. Они были специально разработаны для СКП: выдерживают нагрузку не менее 400 кПа при 10% деформации, не боятся влаги и служат качественным теплоизолятором. Дополнительным преимуществом является то, что с ними очень удобно работать на большой площади, так как длина каждой панели составляет 2,36 м. Кроме того, линия изоляционных материалов CARBON ECO SP была удостоена экологического знака "Листок жизни". Сертификат выдается Экологическим союзом и подтверждает, что изоляция является экологически чистой и абсолютно безвредной для человека. Такая маркировка особенно важна для XPS CARBON ECO SP. Этот материал служит основой для систем напольного отопления и в процессе эксплуатации подвергается тепловому нагреву, экологический сертификат является гарантией того, что изоляция не выделяет при этом вредных веществ.
XPS укладывается ряд за рядом, т.е. со ступенчатыми стыками в соседних рядах.
В области ребер жесткости UBF необходимо предусмотреть расширение, в которое укладывается армирующая обойма.
После укладки первого слоя изоляции укладывается второй слой. Количество слоев определяется индивидуально, с учетом особенностей проекта и региона расположения здания.
Конструкция типа утепленного плитного фундамента (ISB)
Мы работаем со всеми типами оснований, которые широко используются сегодня. Одним из них является утепленная шведская плита (сокращенно OSB). И именно о ней мы хотели бы поговорить в этой статье.
Утепленная шведская плита – это многослойная и многофункциональная конструкция. В теле конструкции используется теплоизоляция, бетонная плита с армированием и даже теплый пол. Рассмотрим подробнее устройство полости пола, последовательность работ и основные ошибки при работе с этим типом фундамента.
Использование
Для начала рассмотрим, какие проблемы решает данное устройство:
– Уменьшение теплопотерь со стороны пола дома;
– Предотвращение образования конденсата, плесени и грибка;
– Отсутствие необходимости вентилировать подвал, что повышает температуру пола;
– Отсутствие необходимости в дополнительном подогреве пола на первом этаже.
Установка системы напольного отопления подходит в следующих случаях:
– Расположение дома на участке с высоким уровнем грунтовых вод;
– Проблемная почва на участке – почва имеет высокую концентрацию песка, торфа и глинистых частиц. Если почва пористая, особое внимание следует уделить расчетам каркаса, а также дренажу вокруг дома;
– Дом будет изготовлен из легких материалов;
– Отопление будет в виде водяного теплого пола, залитого на толщину плиты, которая является основанием для первого этажа.
