Пирог водяного теплого пола по бетону

Такая конструкция эффективно распределяет нагрузки при эксплуатации пола, передавая их на плиту перекрытия.

Технология укладки напольного отопления

Наиболее популярными системами напольного отопления являются мокрые бетонные полы. Конструкция пола представляет собой "слойку" из различных материалов (рис. 1).

Рис.1 Укладка контура напольного отопления с одним змеевиком

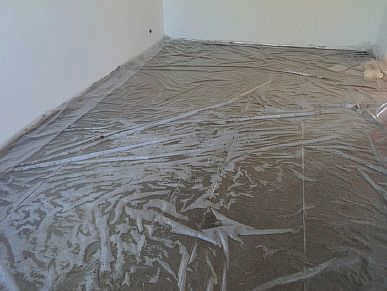

Монтаж системы напольного отопления начинается с подготовки поверхности под систему напольного отопления. Поверхность должна быть ровной, а все неровности не должны превышать ±5 мм. Допускаются неровности и выступы не более 10 мм. При необходимости поверхность должна быть выровнена дополнительной стяжкой. Невыполнение этого требования может привести к "завоздушиванию" труб. Если в помещении снизу очень сыро, рекомендуется уложить гидроизоляционную мембрану (полиэтиленовую пленку).

После выравнивания поверхности вдоль боковых стен следует уложить демпферную ленту шириной не менее 5 мм для компенсации теплового расширения монолита напольного отопления. Лента должна быть уложена вдоль всех стен, обрамляющих помещение, стоек, дверных коробок, выходов и т.д. Лента должна выступать как минимум на 20 мм выше планируемой высоты конструкции пола.

Затем укладывается слой теплоизоляции для предотвращения передачи тепла в расположенные ниже помещения. В качестве теплоизоляции рекомендуется использовать вспененные материалы (полистирол, полиэтилен и т.д.) плотностью не менее 25 кг/м 3. Если нет возможности уложить толстый слой теплоизоляции, используются теплоизоляционные материалы с фольгированным покрытием толщиной 5 или 10 мм. Важно, чтобы изоляционные материалы с фольгированным покрытием имели защитный слой на алюминии. В противном случае щелочная среда бетонной стяжки разрушит слой пленки в течение 3-5 недель.

Укладка труб

Осуществляется под определенным уклоном и в определенной конфигурации. Рекомендуется прокладывать подводящую трубу ближе к наружным стенам.

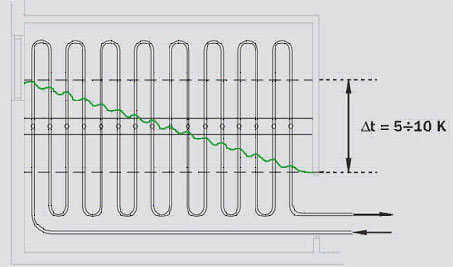

При укладке "одиночного контура" (см. рис. 2) распределение температуры на поверхности пола неравномерно.

Рисунок 2 Монтаж контура напольного отопления с одним змеевиком

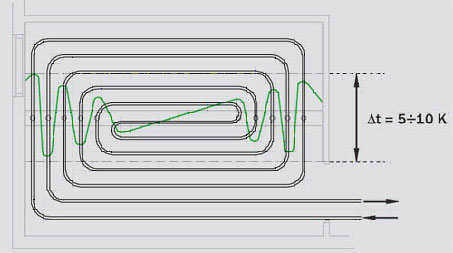

При спиральной разводке (рис. 3) трубы с противоположными направлениями потока укладываются поочередно, причем самый горячий участок трубы примыкает к самому холодному. Это обеспечивает равномерное распределение температуры по всей площади пола.

Рис. 3 Укладка контура напольного отопления по спирали.

Труба укладывается в соответствии с отметками на теплоизоляции, с анкерными скобами через каждые 0,3-0,5 м или между специальными выступами теплоизоляции. Уклон укладки рассчитывается и составляет от 10 до 30 см, но не должен превышать 30 см, иначе поверхность пола будет нагреваться неравномерно, с теплыми и холодными полосами. Участки, расположенные близко к наружным стенам здания, называются пограничными. В этом случае рекомендуется уменьшить расстояние между трубами, чтобы компенсировать потери тепла через стены. Длина одного контура напольного отопления не должна превышать 100-120 м, потеря давления на контур (включая фитинги) не должна превышать 20 кПа; минимальная скорость потока воды – 0,2 м/с (для предотвращения образования воздушных карманов в системе).

После укладки контура, непосредственно перед заливкой стяжки, в системе создается давление до 1,5 рабочего давления, но не менее 0,3 МПа.

В момент заливки стяжки давление воды в трубе должно составлять 0,3 МПа при комнатной температуре. Минимальная высота заливки над поверхностью трубы должна составлять не менее 3 см (максимальная рекомендуемая высота, согласно европейским стандартам, составляет 7 см). Цементно-песчаная смесь должна быть не ниже класса 400 с добавлением пластификатора. После заливки рекомендуется "провибрировать" стяжку. Если длина плиты перекрытия превышает 8 м или площадь превышает 40 м2 , швы между плитами должны иметь толщину не менее 5 мм для компенсации теплового расширения монолита. Если трубы проходят через стыки, они должны иметь защитный кожух длиной не менее 1 м.

Схема укладки водяного теплого пола на бетонном полу в отдельно стоящем доме

Водяной теплый пол на бетонном полу представляет собой трубопровод с теплоносителем внутри, заполненный бетонным раствором. Его "пирог" представляет собой многослойную структуру, в которой каждый слой имеет свою функцию и играет важную роль для правильной работы устройства. Поэтому важен их порядок – имейте это в виду при возведении конструкции своими руками.

"Пирог" системы горячего водоснабжения – это:

• подложка – из бетонной стяжки или плит перекрытия;
• гидроизоляционный слой – простая тонкая полиэтиленовая пленка, хотя можно обойтись и без гидроизоляции, установив пол не на грунт, а на бетонное основание;
• теплоизоляция – мы рекомендуем использовать экструдированный пенополистирол, так как он обладает низкой теплопроводностью, долговечен и недорог;

Информация! Теплоизоляционный материал должен иметь плотность 40 кг/м³ и толщину не менее 300 мм.

• гидроизоляция – полиэтилен толщиной 110 – 155 мкм идеально подходит для укладки в частном доме и должен быть уложен в два слоя;
• арматура – прутья толщиной не менее 4 мм, ячейки 50х50 или 100х100, сетка крепится к потолку, а не к листу теплоизоляционного материала;
• нагревательный элемент – устанавливается на решетку с помощью хомутов; стандартный размер трубы – 16 мм (для помещения площадью 50 м2);
• стяжка – используется цементно-бетонный раствор с пластификатором, минимальная толщина слоя – 50 мм;
• подложка – подходит пробка, плотный картон или вспененный полиэтилен;
• пол – плитка, ламинат, линолеум.

Напольное покрытие с минимальной толщиной 140 мм выглядит следующим образом. Кроме того, в месте соприкосновения бетонного раствора со стенами необходимо установить буферную полосу для обеспечения компенсации при нагревании.

Планирование

Система водяного теплого пола в частном доме – беспроигрышный вариант, если у вас есть газовый котел, хотя использование твердого топлива также допустимо. Она эффективна, недорога и энергосберегающа по сравнению с электрическим теплым полом.

Правильное и профессиональное проектирование и монтаж обеспечат отличные эксплуатационные характеристики. Поэтому первым шагом в создании системы напольного отопления в отдельно стоящем доме является составление проекта.

Первым шагом является определение температурного уровня пола с подогревом:

• 21-27 градусов рекомендуется в жилых помещениях;
• в проходах и коридорах – 30 градусов;
• В ванных и бассейнах: от 31 до 33 градусов.

При планировании важно учитывать длину контуров, все они должны быть примерно одинакового размера. При стандартном диаметре трубы 16 мм и площади помещения 50 м2 оптимальный размер контура составляет от 70 до 90 метров; если площадь больше, ее следует разделить на несколько участков. При диаметре трубы 17 мм приемлемый размер составляет от 90 до 105 мм, а при диаметре 20 мм – 120 мм.

Расстояние между нагревательными элементами также важно для эффективности передачи тепла от пола, рекомендуемое расстояние между ними составляет от 10 до 30 см. Рекомендуемое расстояние между элементами должно составлять 100-150 мм вокруг внешних стен и в санитарных зонах и 200-300 мм в центре помещения.

Обратите внимание, что система напольного отопления является низкотемпературным устройством, и подаваемый теплоноситель не должен превышать 60 градусов Цельсия.

Если вы не уверены в своих силах самостоятельно выполнить чертеж и расчеты, лучше доверить эту работу профессионалу.

Слои и конструкция

Для эффективной работы водяной стяжки под теплый пол необходимо соблюдение ряда конструктивных требований, которые заключаются в использовании различных несущих или изоляционных материалов, а также соблюдении строгой последовательности их укладки.

Внимание. Ниже подробно описаны все слои бетонной стяжки с водяным теплым полом, в зависимости от технологии устройства этого элемента конструкции и монтажа инженерного оборудования.

Более подробную информацию можно найти здесь.

С полусухим

В последние годы для устройства стяжек широко используется полусухая бетонная или цементно-песчаная стяжка благодаря высокой скорости и минимальному количеству мокрых процессов.

При монтаже напольного отопления с использованием этих материалов стяжки Последовательно укладываются следующие слои:

1. Бетонное основание плиты пола или подложка на грунте.
2. Заполняющий выравнивающий слой или тонкая стяжка толщиной до 20 мм. При незначительных перепадах высоты или небольших дефектах обычно достаточно ремонтных составов на основе безусадочного цемента.
3. Битумная мастика, праймер для улучшения адгезии герметичной гидроизоляции – 1-2 мм.
4. Рулонные теплоизоляционные материалы на основе стеклохолста с битумным связующим, например, Техноэласт, наносимые с помощью газовой горелки с нахлестом до 3-5 мм по длине материала.
5. Теплоизоляционные плиты с насыпной плотностью 35 кг/м 3 и более, которые обеспечивают повышенное сопротивление конструкции перегородки теплопередаче и устраняют потери, связанные с циркуляцией теплоносителя в трубах водяного отопления пола. Толщина такого слоя в стандартных условиях составляет 50 мм.
6. Армирование будущей стяжки стальным прутом диаметром до 4 мм с размером ячеек не более 100 х 100 мм. Сетка укладывается на пластиковые прокладки для обеспечения защитного слоя 10 мм и более.
7. Установка зажимных скоб на сетчатую конструкцию для последующей фиксации труб. Чаще всего в жилых помещениях низ трубы смещен от нижнего края будущей полусухой стяжки на 40-50 мм, а внешний диаметр самой коммуникации составляет 20 или 25 мм.
8. Бетон для полусухой стяжки подается на уровень установки с помощью специального вакуумного насоса, а затем замешивается в штукатурной станции. Общая толщина слоя полусухой стяжки, включая укладку труб, сетки и всех защитных слоев, составляет от 80 до 120 мм.
9. Окончательная толщина стяжки при соблюдении всех слоев составляет от 130 до 150 мм.

Какой тип раствора можно использовать?

Заливка стяжки для водяного теплого пола, установленного внутри конструкции, требует соблюдения определенного рецепта, пропорций каждого ингредиента и требований к каждому ингредиенту.

Все рецепты смешивания подробно описаны ниже Мокрая, цементно-песчаная, бетонная или полусухая стяжка, с учетом всех нюансов для повышения долговечности в процессе эксплуатации.

Более подробную информацию о смешивании стяжек для полов с подогревом можно найти здесь.

Полусухая

При строительстве полусухого конструктивного элемента с подогревом пола на водяной основе, необходимо приготовить специальную смесь, которая содержит следующий набор ингредиентов в указанном соотношении:

1. Гидравлическое вяжущее (портландцемент) – стяжка данной категории требует класса прочности материала не ниже М500, так как низкая гидратация значительно снижает фактическую несущую способность конструкции. Количество цемента составляет не менее 15% – 20%.
2. Песок для данного типа стяжки должен быть просеянным, без пылевидных и твердых инородных включений. Фракция этого крупного мелкого заполнителя для бетона полусухой стяжки должна составлять от 2,5 до 3 мм.
3. Композитные волокна, обеспечивающие структурное армирование конструкции после затвердевания бетона. Рекомендуемая концентрация фибры в полусухой стяжке составляет от 80 г/м 2 , при толщине до 100 мм.
4. Пластификаторы или другие модифицирующие добавки, добавляемые при бетонировании элементов конструкции при низких температурах или при возведении конструкции на площади 100 – 150 м 2 . Общее количество пластификаторов для полусухих смесей не должно превышать 2%.
5. Противоморозные добавки в количестве не более 0,5% от рассматриваемого объема необходимы при работе при температурах ниже +3 – 5 °С.
6. Воды для дозирования такого бетона требуется минимальное количество – не более 20-30 л/м 3 . Бетон должен оставаться рассыпчатым при переносе на монтажный уровень, но в руках должен скатываться в плотный шар. Вода должна быть выше +10°C, подаваться из бытовых водопроводов или других источников чистой воды и не содержать посторонних примесей или органических компонентов.

Описание теста

• Основание – бетон, дерево или стяжка;
• гидроизоляция – полиэтиленовая пленка (если близко грунтовые воды);
• демпферная лента – необходима для компенсации теплового расширения, укладывается по периметру помещения, в местах установки компенсаторов сжатия, на стыке стен и пола;
• теплоизоляция – в качестве изоляции используются полистирольные плиты; стандартная толщина – 1 см;
• гидроизоляция – полиэтиленовая пленка;
• армирующая сетка – средний диаметр прутьев 1 мм;
• нагревательные элементы (металлические, пластиковые, полипропиленовые или PEX трубы);
• бетонная стяжка – рекомендуется заливать стяжку с помощью шпателя – так будет легче выровнять поверхность;
• подложка;
• напольное покрытие.

Толщина стяжки для пола с подогревом

При строительстве системы водяного напольного отопления чрезвычайно важно правильно рассчитать толщину укладываемого бетона. Тонкий слой значительно снижает потребление энергии, но нагрев будет неравномерным, что приведет к выходу из строя всей системы.

При большой высоте слоя бетона снижается эффективность всей системы и увеличиваются затраты на топливо, но поверхность нагревается более равномерно.

Информация! При использовании плитки в качестве финишного покрытия толщина бетонной стяжки может составлять 5 см и более, так как плитка обладает высокой теплопроводностью. При укладке ламината, который является плохим проводником тепла, глубина слоя небольшая.

Бетон, залитый тонким слоем, не подходит для производственных цехов или помещений с большой нагрузкой. Над отопительными контурами толщина бетонного слоя должна составлять 30-40 мм. При правильной толщине стяжки можно не только сэкономить деньги, но и сохранить высоту потолков.

Тонкий слой легко повредить, поскольку при быстром нагревании и быстром охлаждении образуются паутинки. А удары по поверхности, вызванные периодическим передвижением мебели, повреждают его.

При использовании сухой стяжки приемлемый минимальный слой наполнителя составляет 40-45 мм.

Для справки! Согласно СНиП, высота бетонной смеси должна быть такой, чтобы она полностью закрывала трубы.

При использовании полусухой стяжки толщина варьируется от 4 до 20 см. На ее величину влияют неровности поверхности.

Для жилых районов рекомендуются следующие пропорции:

• при укладке труб М 12 толщина бетонного раствора составляет 60 мм;
• М 17 – 65 мм.
