Для того чтобы правильно подобрать размер электрического кабеля для конкретной модели насоса, необходимо учитывать следующие рабочие параметры насоса:

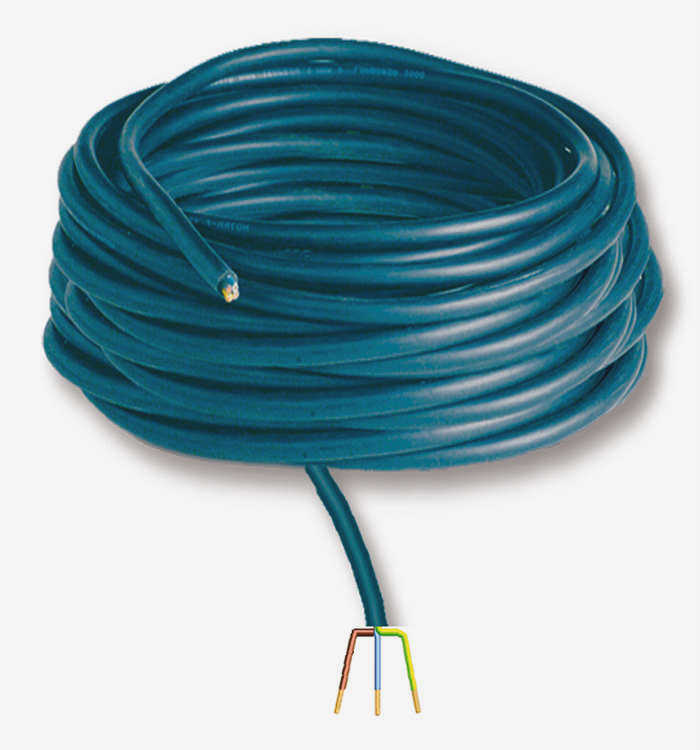

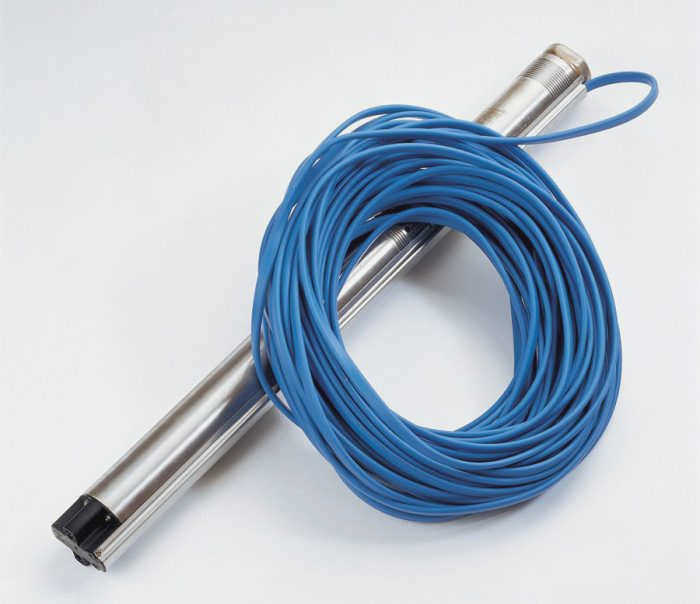

Кабель для питьевой воды.
Ошибочно думать, что любой погружной кабель подходит для использования в питьевой воде.
Это легко понять на примере погружных дренажных насосов. Все они уже оснащены погружным кабелем, поскольку насос постоянно погружен в воду. Однако ни один водоотливной насос не поставляется с питьевым кабелем. Это не имеет смысла, поскольку никто не планирует использовать грязную дренажную воду в качестве питьевой.
Другими словами, не каждый погружной кабель подходит для питьевой воды!
Как отличить кабель для питьевой воды?
Первая подсказка – относительно высокая цена.

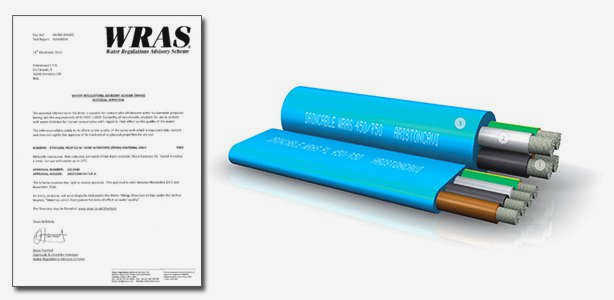

Однако, помимо высокой цены, настоящий кабель для питьевой воды обязательно должен иметь соответствующий гигиенический сертификат (например, британский WRASфранцузский ACS, итальянский TIFQ или немецкий KTW), выданные от имени производителя.
Эти сертификаты подтверждают, что при постоянном погружении в воду кабель не способствует размножению бактерий, не выделяет токсичных веществ или металлических частиц, не влияет на вкус, цвет или запах воды и поэтому может использоваться в системах питьевого водоснабжения.
Поэтому любые заявления продавцов о том, что кабель пригоден для питья (на основании того, что он погружаемый) без гигиенического одобрения являются необоснованными.
Применение.
Питьевой сертифицированный кабель востребован в пищевой промышленности, особенно при розливе напитков, вина и различных пищевых продуктов. Поэтому кабель иногда называют кабелем пищевого класса.
Многие производители погружных буровых насосов сертифицируют свою продукцию для использования в питьевой воде, используют безопасные материалы и, конечно, обязаны использовать сертифицированный питьевой электрический кабель. Однако из-за высокой стоимости длина такого кабеля часто минимальна (обычно не более 1,5-2 метров). Вся ответственность, как за выбор материала, так и за сечение кабеля, перекладывается на пользователя.
© 2011-2023, VODOMASTER.RU
Вся информация на данном сайте носит исключительно информационный характер и не является публичной офертой.
г. Москва, улица Фрязевская, дом 10, строение 2
понедельник-пятница 10:00-18:00
"Водомастер" в социальных сетях:
Продукция
- Каталог продукции
- Производители
- Насосы
- Аксессуары для насосов
- Мембранные баки

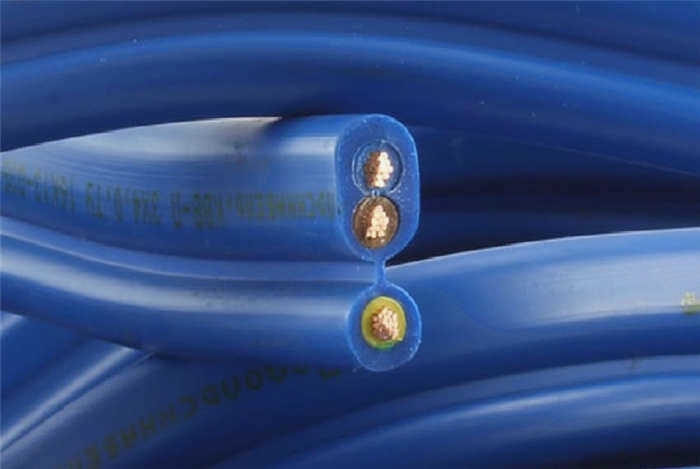

Назначение и характеристики подводного кабеля
Подводный кабель может быть проложен
- Под водой и в любой влажной атмосфере
- В помещении и на открытом воздухе
- Под землей
Подводный кабель может использоваться для питания погружных насосов, плавучих доков, бассейнов, аквариумов, фонтанов, а также может быть проложен в траншеях и т.д.
Специальный резиновый состав внешней оболочки защищает кабели от проникновения влаги в течение длительного времени. Кроме того, изоляция кабеля устойчива к воздействию любых осадков, озона и ультрафиолетовых лучей. Она также гибкая, что важно для легкого монтажа погружного насоса.
Многие производители кабелей выпускают кабели специально для погружных насосов, которые могут погружаться в жидкости на глубину до 100 метров. на глубину до 100 метров и более.
Электрические, механические и тепловые свойства погружного кабеля практически идентичны свойствам стандартного кабеля. Сами проводники – медные, единственное различие заключается в материале изоляции.
Основное назначение представленных на сайте погружных кабелей – питание погружных буровых насосов, которые часто поставляются без кабеля. Это не очень удобно, но имеет свое объяснение. Во-первых, производителю сложно угадать необходимую общую длину кабеля, а во-вторых, сертифицированный пищевой подводный кабель заметно увеличивает общую стоимость насоса.
Отдельно следует отметить, что пищевым называется кабель, имеющий документ (например, экспертное заключение по результатам санитарно-эпидемиологической экспертизы), подтверждающий возможность его использования в питьевой воде. Не каждый погружной кабель имеет такое разрешение.
Выбор кабеля для погружного насоса
Помимо того, что кабель должен быть пригоден для длительной работы под водой, необходимо также Правильно определить количество жил кабеля и подобрать сечение кабеля.
Количество жил:
У однофазный буровые насосы со встроенным конденсатором, выходящим из двигателя трёхжильный кабельв то время как в трехфазный и однофазном насосах с выносным конденсатором кабель четырехжильный кабель ..
Необходимо выбрать обратный кабель с таким же количеством жил.
Расчет сечения кабеля:
Сечение основного кабеля выбирается в зависимости от мощности двигателя насоса (токовой нагрузки) и общей длины кабеля. Рекомендуемые размеры кабеля сведены в таблицы, которые можно найти у большинства авторитетных производителей насосов. Значения в этих таблицах будут похожими, но не идентичными. Это связано с тем, что сечение кабеля также зависит от допустимого падения напряжения (в %), которое может находиться в известных пределах. При выборе кабелей для погружного насоса обычно принимается падение напряжения в 3-4%. Это значение должно быть указано рядом с любой технически грамотной таблицей выбора размеров кабеля.
Соединение кабеля насоса и приобретенного погружного кабеля должно осуществляться с помощью специальных муфт, обеспечивающих надежную герметизацию соединения под водой. На рынке представлены два типа муфт: термоусаживаемые и заливаемые.
Форма сечения кабеля (плоская или круглая) не имеет решающего значения. С помощью современных муфт можно соединять кабели разного сечения, но лучше выбрать круглый кабель (он лучше зажимается муфтой, а все заводские кабельные вводы в крышках и оголовках скважин сделаны под круглое сечение).
Глубинный кабель имеет высокую цену, поэтому, сравнивая одинаковые по характеристикам буровые насосы, не забудьте сравнить их комплектацию (некоторые насосы уже идут в комплекте с глубинным кабелем необходимой длины).
Нагревательные кабели для пищевых продуктов – обзор марок
Рассмотрим некоторых производителей нагревательных кабелей.

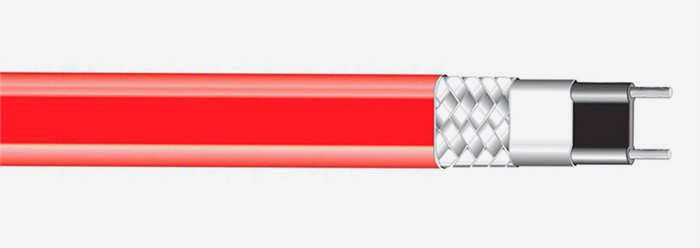

Eastec Micro – Нагревательные кабели этой южнокорейской марки предназначены для обогрева труб и резервуаров с питьевой водой, в том числе в бытовых установках. В основе изделия лежат 2 медные многопроволочные жилы, помещенные в плоскую саморегулирующуюся полимерную полупроводниковую матрицу, обернутую полиэфирной пленкой. Продукт изолирован термопластичным эластомером, экран представляет собой оплетку из медно-оловянной проволоки, а внешняя оболочка – полиолефин. Номинальное напряжение Eastec Micro – 220 В (50 Гц), длина – до 100 м, предел нагрева – до +65 С, вес – 49 г/м, срок службы – до 35 лет.
Обозначение кабеля указывает его мощность на погонный метр, например, 10 Вт/м.

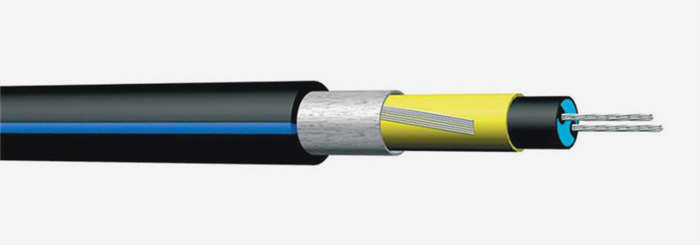

Nexans Defrost Water – это саморегулирующийся пищевой кабель норвежской компании, используемый для защиты труб холодного водоснабжения от замерзания. Он имеет 2 медные жилы в полиэтиленовой изоляции, экранированные алюминиевой лентой и защищенные внешней оболочкой из пищевого полиэтилена, не содержащего галогенов. Nexans Defrost Water работает с переменным напряжением до 230 В, максимальное расстояние прокладки – 150 м, рабочая температура – до +65 С, наименьший диаметр изгиба – 3 см, гарантированный срок службы – 10 лет.
Производитель выпускает версии 10-60 Вт/м.
Кабели пищевого класса могут продаваться в виде готовых комплектов, включающих вилки, разъемы и сальники для монтажа и другие аксессуары, или "нарезанными по длине".
Heatus, Caleo, Lavita, Rexant, Varmel, Sun Power, Tepliner и другие марки также представлены на рынке.
Кабель для подключения питьевой воды для колодцев – обзор марок
Как источник питьевой воды, колодец не должен подвергаться никаким загрязнениям. Поэтому выбор питающего кабеля для скважинного насоса также должен основываться на гигиенических требованиях.

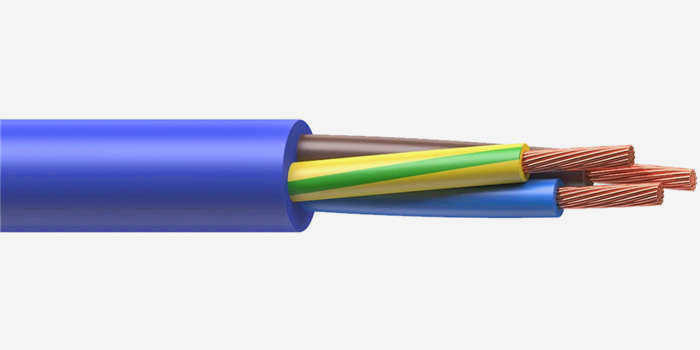

KRV – Круглый водонепроницаемый кабель марки KRV позволяет подключать водяные насосы к сети напряжением до 450 вольт. Многожильные электрические кабели сечением 1,5-6 мм2 изготовлены из меди (класс гибкости 5), изоляционный слой и оболочка – из этиленпропиленовой резиновой смеси (EPR). Минимальный радиус изгиба – 5-8 Dn, рабочая температура – до +60 C, срок службы – 4/10 лет для мобильной/стационарной прокладки.
КВВ – Марка относится к классу контрольных кабелей и используется для прокладки кабельных линий от электрических сетей переменного/постоянного тока напряжением 450/750 В (до 400 Гц) до различного электрооборудования, в том числе погружных насосов. Медные многожильные электрические кабели сечением 0,75-10 мм2 (класс гибкости 3-4) изолированы специальным ПВХ, внешняя оболочка выполнена из аналогичного материала. Радиус изгиба КВВ составляет 10 Dn, рабочая температура от -40 до +70 С, срок службы от 6 лет.
КВВ-П – плоское исполнение изделия.
Выбор сечения кабеля
Прежде всего, необходимо выбрать правильное сечение кабеля. В расчет следует включить длину кабеля, а также мощность и напряжение питания насоса. Эти данные должны быть предоставлены производителем каждой модели.
- Длина кабеля рассчитывается от точки погружения насоса в воду до точки подключения к электросети. Чем больше расстояние, чем дальше друг от друга находятся конечные точки, тем больше должно быть сечение. Если сечение недостаточное, агрегат не будет выдавать заявленную мощность на большие расстояния.
- Потребляемая мощность при номинальной нагрузке. Если проводка будет недостаточно толстой, произойдет потеря мощности и нагрева, что может привести к выходу из строя всей системы водоснабжения.
- Погружной насос может быть подключен двумя способами: однофазный – требует трехжильного кабеля; трехфазный – использует четырехжильный кабель.
Важно отметить, что сечение рассчитывается не для всего кабеля, а для каждого диаметра жилы.

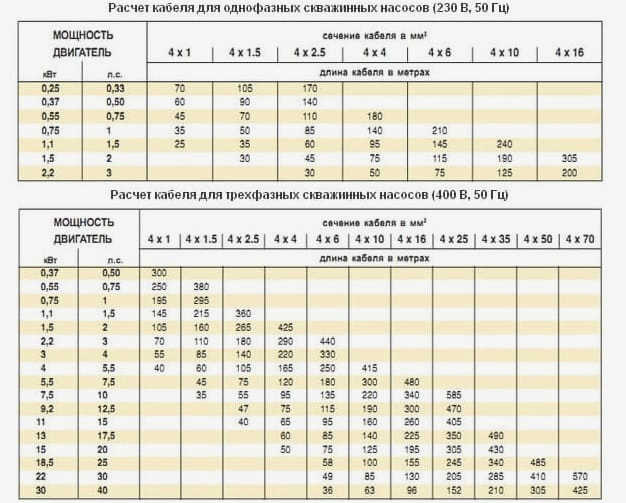

Используйте таблицу ниже для выбора сечения кабеля.
Подключение погружного кабеля в воде
Качество кабельного соединения погружного насоса часто упускается из виду, хотя оно имеет решающее значение для длительного срока службы насоса. Любое кабельное соединение должно быть водонепроницаемым и иметь сопротивление изоляции не менее 100 МОм (измеренное после 24-часового погружения в воду).
Подключение насоса к кабелю питания в настоящее время чаще всего осуществляется с помощью влагостойкой водонепроницаемой муфты типа термоусадки или заливки. Это предотвращает попадание влаги в контактную группу, что может вызвать короткое замыкание, и защищает сам двигатель от попадания воды.
- Термоусадочная муфта. Этот тип соединения требует опыта. Кроме того, обогрев кабеля требует больших затрат. Преимущество этого метода в том, что он не требует времени на сушку и сразу готов к использованию.
- Заливка (герметизация). Здесь мы говорим о самом старом известном способе изготовления соединения насосного кабеля. Его преимущество заключается в простоте, но недостатком является то, что он требует сушки в течение как минимум 24 часов. По стоимости этот метод эквивалентен следующему, поэтому его все чаще используют при любой возможности.
- Соединение без шва. Справедливости ради следует отметить, что не всегда есть необходимость использовать термоусадочные муфты и сращивание для удлинения кабелей в погружных насосах, но это относится только к скважинам. Дело в том, что существует головка с клеммной колодкой внутри, которую можно использовать для выполнения соединения.
Каковы риски неправильного выбора?
Эксперты напоминают, что если сечение кабеля не соответствует производительности насоса и скважины, могут возникнуть такие неисправности, как:
- Перегрев и плавление кабеля . Это происходит, когда сечение кабеля меньше, чем необходимо. В этом случае сопротивление в сети увеличивается, а мощность, потребляемая насосом, снижается. Это означает, что насос не достигает своей максимальной мощности.
- Выход из строя электрической системы в доме. Обратите внимание, что данная неисправность возникает, если провода в кабельной конструкции имеют неправильный размер. Например, для однофазного агрегата подходит трехжильный кабель, но для трехфазного агрегата требуется более мощный четырехжильный кабель.
Важно: В торговых точках можно найти и одножильные кабели. Однако этот тип кабеля вызывает некоторые трудности при монтаже и требует большей осторожности при подключении всех кабелей во время установки насоса.

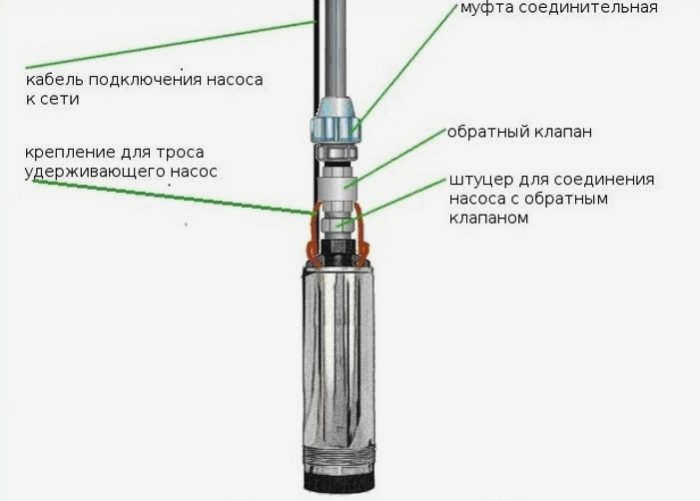

Как подключить кабель к насосу
Электрический кабель следует подключать к насосу только с помощью коннектора или термоусадочного фитинга. Только в этом случае двигатель агрегата будет надежно защищен от попадания влаги.

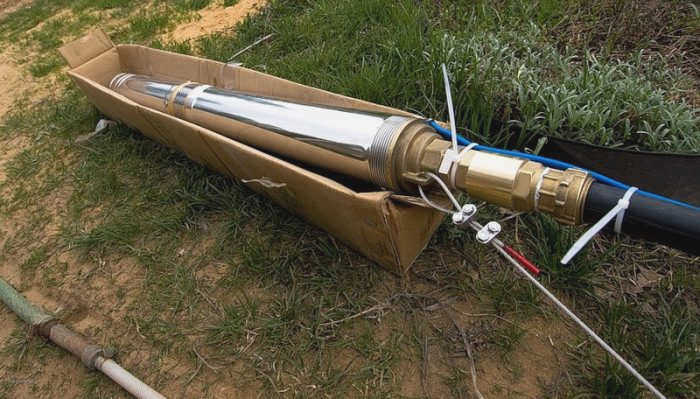

Рекомендуется закрепить кабель погружного насоса на трубе водоснабжения с помощью специальных хомутов. Расстояние между хомутами должно составлять не менее 2 метров.
Важно: после закрепления хомутов кабель водяного насоса не должен быть натянут слишком туго в вертикальном направлении. Он должен быть натянут свободно, но провисание также нежелательно.
