На плане ленточного фундамента всегда обозначен контур фундамента. Каждый элемент конструкции должен быть подробно обозначен на чертеже. При этом указывается не только основание фундамента, но и другие детали, такие как подножия и подготовка. Всегда указываются вертикальные отметки каждого горизонта фундамента.

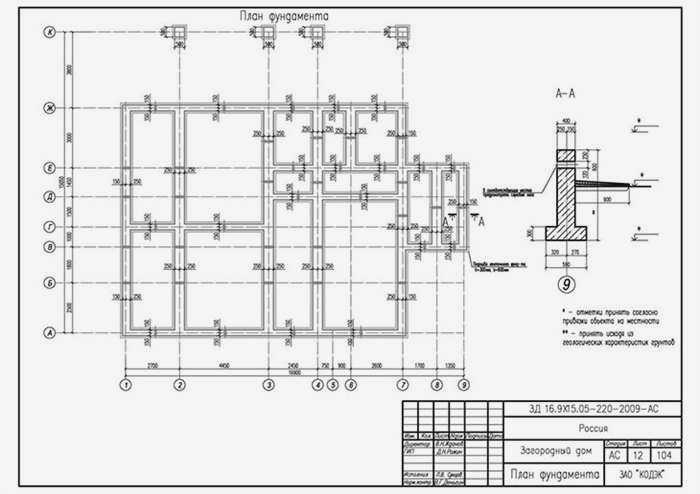

План сечения ленточного фундамента

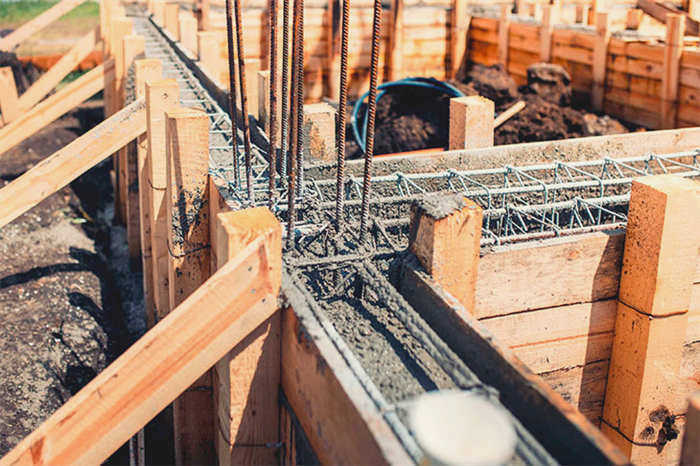

В настоящее время самым популярным типом фундамента в частном строительстве является ленточный фундамент. Он достаточно универсален и прост в строительстве, его возведение под силу даже новичкам, не имеющим строительного опыта. Строительным работам всегда предшествует этап проектирования. От точного и продуманного чертежа ленточного фундамента зависит качество основания дома и, соответственно, надежность всего здания.
Типы ленточных фундаментов
По своей конструкции ленточные фундаменты бывают двух типов:
- Монолитные – бетонный раствор равномерно заливается в опалубку.
- Сборные – состоят из готовых железобетонных конструкций и бетона, которым они заливаются.
План фундаментов разных типов, конечно же, будет иметь отличительные особенности.

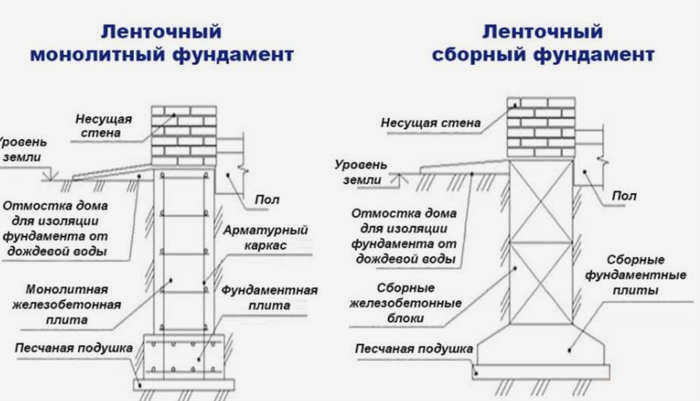

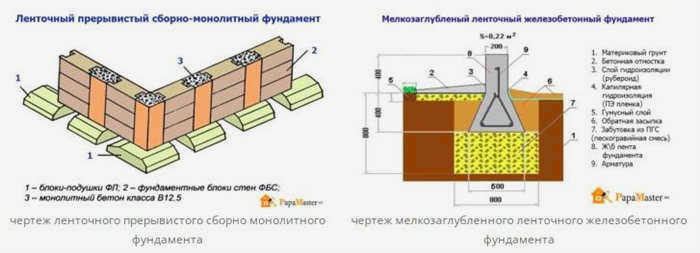

Фундамент в разрезе: различные типы
Какова взаимосвязь между процессом строительства ленточного фундамента и сроком службы будущего строения?
Срок службы будущего строения напрямую зависит от качества материалов, использованных при его возведении:
- 'Фундамент – бетонный монолит на цементе может прослужить около 150 лет;
- 'Кирпич – от 40 до 50 лет;
- Сборная железобетонная конструкция – от 60 до 75 лет.
Если рассматривать конструктивные особенности фундамента, то можно выделить два типа:
- Монолитный, который возводится на самой строительной площадке;
- Сборный, который изготавливается из массивных и штабелируемых железобетонных блоков, которые собираются непосредственно на месте строительства с помощью крана.
Грамотные и четкие чертежи плитного фундамента – залог успеха долговечного и надежного строительства.
Совершенно необходимо, чтобы правильный и точный чертеж фундамента был выполнен до укладки плит. "Нечетких" расчетов недостаточно – важно быть точным в расчетах и учитывать возможное сопротивление будущим нагрузкам.
Для такого фундамента подходят железобетонные, плитные и блочные фундаменты, а также кирпичные и залитые бетоном.
Ширина "подножия" должна быть рассчитана исходя из состава грунта и его давления на фундамент. Чтобы найти ширину "подножия", необходимо точно рассчитать фундамент. Например, при идеальной несущей способности ширина составит 40 см, а при той же нагрузке на прогибающийся грунт она увеличится в 2 раза.
Если будущий дом не имеет подвала и плиты перекрытия будут укладываться не более чем на 1,5 метра, то при возведении фундамента необходимо сделать станы из бетона (без армирования). При строительстве дома с подвалом монолитные стены должны быть армированы, причем армирование и толщина самой стены напрямую зависит от глубины подвала.
При строительстве дома с подвалом необходимо использовать гидроизоляционную мембрану, независимо от выбранных стен. Это необходимо для того, чтобы избежать отсыревания стен и появления плесени и грибка.

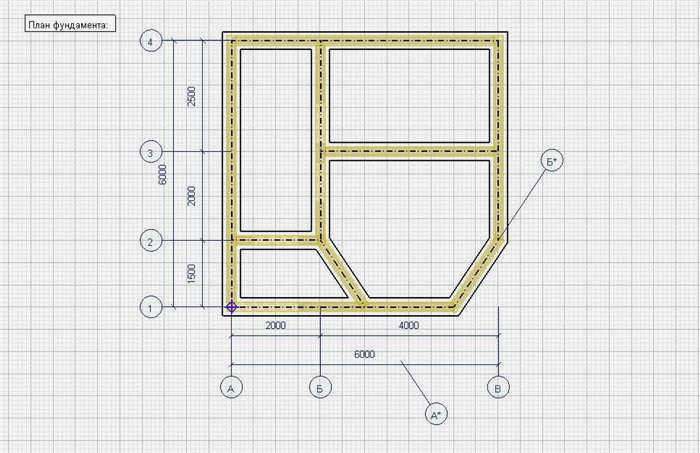

Особенности создания плана
План фундамента составляется в соответствии с определенными правилами.
- Выбирается масштаб 1:100 или 1:400.
- Перед составлением плана отмечается центральная линия.
- Если есть колонны, то их расположение указывается на схеме.
- Общий контур конструкции обозначается линиями 0,5-0,8 мм.
Полный план включает изображения основания и грунта, показывая места перепадов глубины, характерных для неровных поверхностей и отверстий для ввода коммуникаций. Последние могут быть представлены двумя способами:
- с помощью полной схемы и данных о подстилающей поверхности,
- осевой точкой путем внесения основных данных (диаметр, параметры точки опоры) на легенде.
Коммуникационные отверстия и выступы изображаются размывкой или обводкой пунктирными линиями. При необходимости такие представления поясняются с помощью пояснений или сносок.
Изображение сложных участков

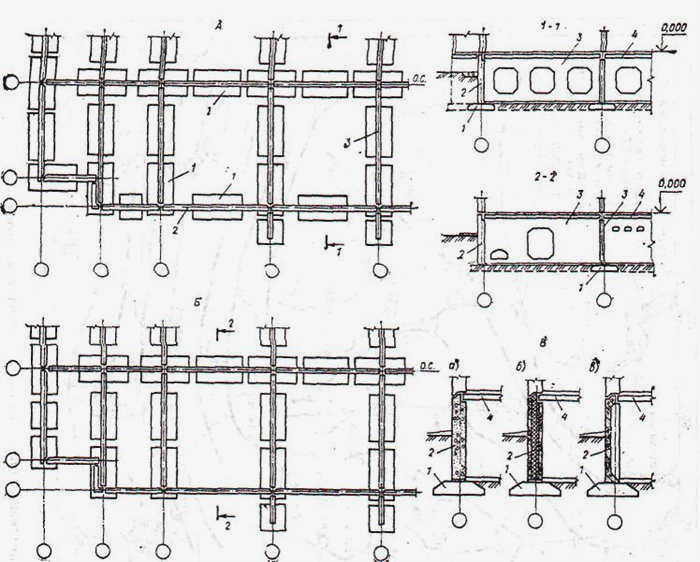

Если на плане изображен сложный сборный или монолитный фундамент, трудно показать все нюансы конструкции в одной полной схеме. В этом случае используются более сложные методы компоновки:
- Внесение дополнительных участков в основной чертеж для обеспечения их осевой соосности,
- При необходимости увеличения таких сечений, они выполняются на отдельных дополнительных листах со всеми необходимыми данными (чертежи, пояснения, стрелки, указывающие на вид сечения и т.д.).
В зависимости от сложности сечений выбирается масштаб 1:20, 1:25 или 1:50.
Дополнительные сечения указываются:
- уровень земли,
- уровень пола,
- общий контур несущей конструкции,
- тепло- и гидроизоляция.
План свайного фундамента

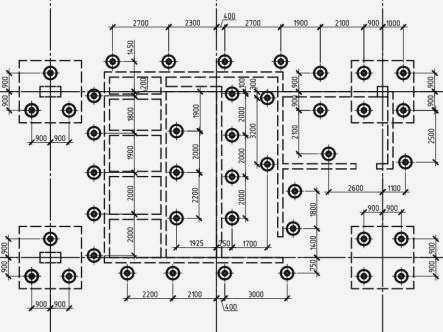

Чертеж свайного фундамента представляет собой план свайного поля с привязкой к оси. На нем точно обозначается положение каждого фундамента с учетом основных правил для фундаментов данного типа:
- сваи должны располагаться под внешними стенами дома (по периметру здания),
- под внутренними несущими стенами необходимы опоры,
- расстояние между соседними сваями фундамента в любом направлении не должно превышать норму (3 м для жилого дома).

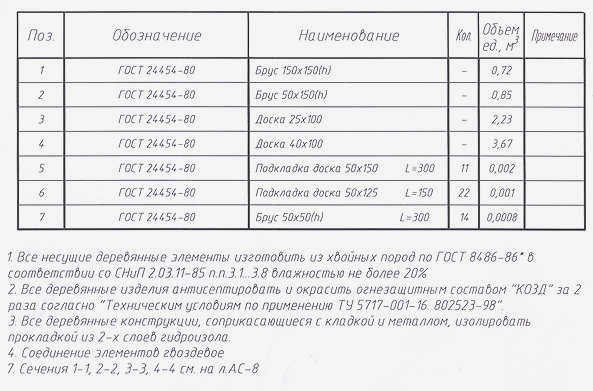

Свайные фундаменты сложнее, но их конструкция способствует равномерному распределению веса конструкции на опору. Если выбран этот вариант, чертеж должен включать схему монтажа кровли свайного фундамента, спецификацию или пояснение материалов, необходимых для его изготовления.

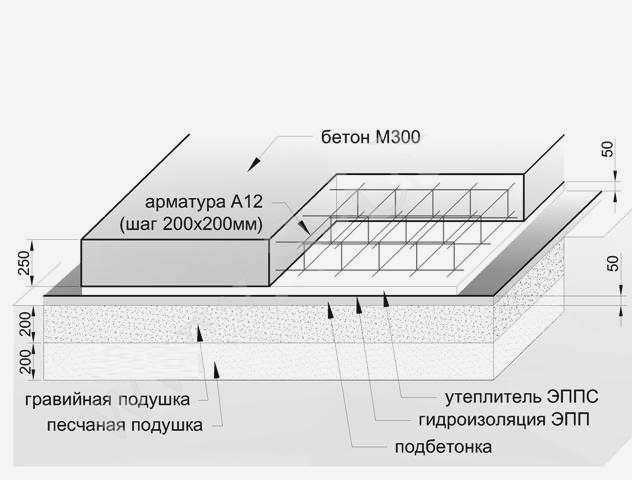

Чертеж плитного фундамента
Наиболее важными элементами конструкции плитного фундамента являются:
- Теплоизоляция и гидроизоляция,
- Схема армирования.
Схема армирования выбирается на основе проекта опор:
- Для мелкозаглубленных фундаментов можно установить отдельные армирующие элементы,
- Для большей прочности целесообразно объединить их в единую конструкцию,
- Для монолитных фундаментов глубиной более 1 м рекомендуется армирование нижней и верхней частей,
- сборные фундаменты армируются на стыках между элементами либо вертикально, либо горизонтально и вертикально.

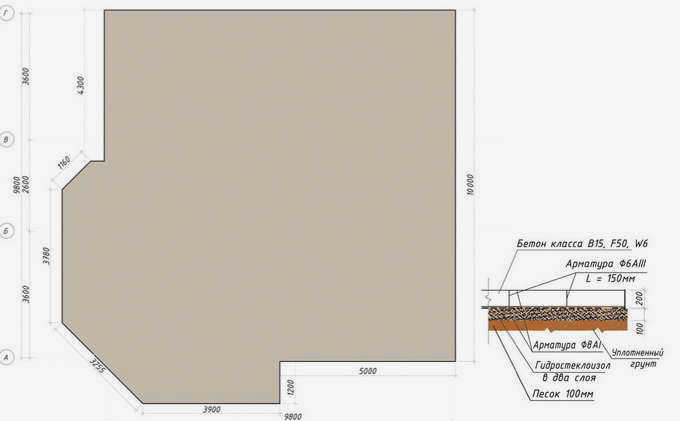

Рисунок 8. План плитного фундамента с секцией аутригера.
Если выбран комбинированный тип опоры (сочетание крупных бетонных блоков с участками монолитной или каменной кладки), на схеме указываются сектора, отличающиеся от общего проекта.
Чертеж опоры перекрытия должен включать маркировку (указание нижней точки, центра оси и диаметра) отверстий для подключения коммуникаций.
