Плита плоской крыши не всегда служит основанием. В некоторых случаях над плитой возводится чердачная конструкция, которая может быть либо свесом над основанием с кровельной плитой, либо самим основанием.
Сборка и монтаж типичной плоской крыши: подробный обзор технических деталей
Кажущаяся простота плоской крыши часто сбивает с толку начинающих домостроителей. Элементарная конфигурация предполагает быстрый и недорогой монтаж. Минимальное количество конструктивных элементов может усыпить бдительность тех, кто не знаком с тонкостями кровельного дела.
В действительности монтаж плоской кровли требует тщательного соблюдения определенных правил, которые гарантируют бесперебойное функционирование здания и его длительную эксплуатацию.
Специфика плоских крыш
Плоские крыши – это отдельная категория кровельных конструкций, которые не требуют стропильного каркаса. Это чисто визуальное перекрытие, которое опирается непосредственно на стены здания. Благодаря отсутствию уклона плоская крыша не мешает навигации, вызванной порывистым ветром. Однако ее конфигурация не способствует быстрому сходу снега с поверхности.
Снеговая нагрузка не передается на стропила, как в стандартных скатных кровельных системах, а давит непосредственно на стены здания. Поэтому плоские крыши настоятельно рекомендуются для модернизации домов в регионах с небольшим количеством зимних осадков и высокой ветровой нагрузкой.

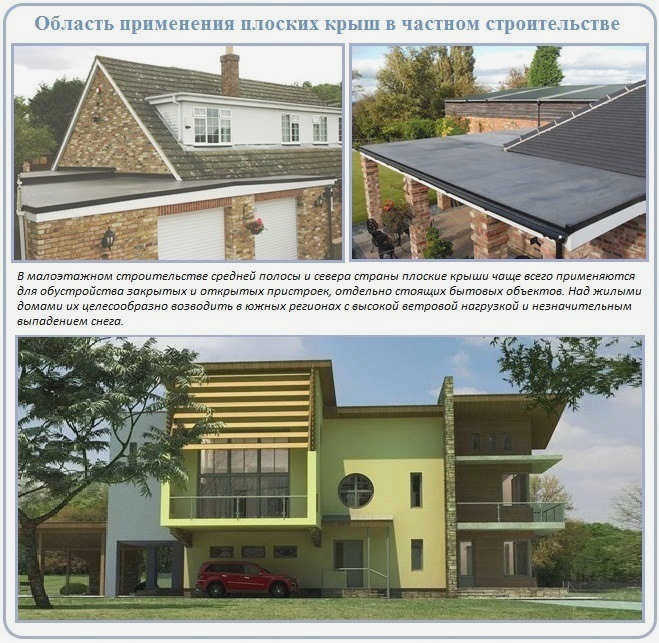

В областях и районах страны, расположенных в центральной и северной зонах, плоские кровли используются в основном в промышленном строительстве.

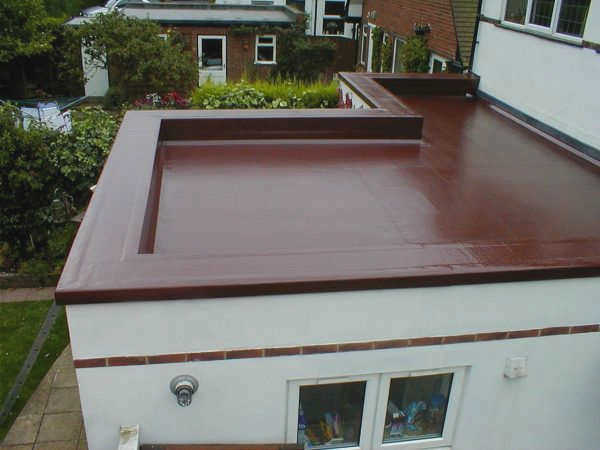

Частные лица устанавливают их на одноэтажных пристройках, гаражах и жилых домах. Для любителей "сделай сам" плоская крыша над сараем или коттеджем – отличный способ попрактиковаться в кровельных работах.
Краткое представление о плоской крыше
Плоские крыши обычно описываются как имеющие односкатный уклон от 0º до 1,5º, или до 2,5% в иных случаях. Однако в некоторых технических источниках упоминаются системы плоских крыш с уклоном до 5º, что составляет до 8,7%.
В конструкциях крыш существует даже небольшой уклон, который производит впечатление четко горизонтального. Это создается для отвода воды к местам сбора или к свесам.
Независимо от степени уклона, слои плоской крыши укладываются в строго определенном порядке:
Какой тип крыши называется плоской?
Давайте начнем с основ. В действительности плоская крыша только производит впечатление идеально горизонтальной. Однако имеется небольшой уклон в 1-5° (1,7-8,7%). Визуально и с точки зрения эксплуатации он совершенно незаметен, но позволяет осадкам свободно стекать в места водоотвода, что и является его основным предназначением.
В отличие от своих скатных аналогов, плоская крыша не имеет стропильной системы и представляет собой горизонтальную плиту, опирающуюся на стены здания. Для нее характерны усиленные слои тепло- и гидроизоляции, которые необходимы из-за связи крыши с окружающей средой.
Привлекательность плоской крыши для строителей обоснована следующими преимуществами:
- Более низкие затраты. По сравнению со скатной крышей, аналог плоской крыши имеет меньшую площадь поверхности и, следовательно, меньшие материальные затраты.
- Упрощенный монтаж и последующее обслуживание.. Строительство плоской конструкции проще, чем скатной, поскольку перемещаться по горизонтальной плоскости легче, чем по наклонной. По этой же причине несложны и различные способы обслуживания самой крыши и оборудования на ней (дымоходы, вентиляторы, антенны и т.д.).

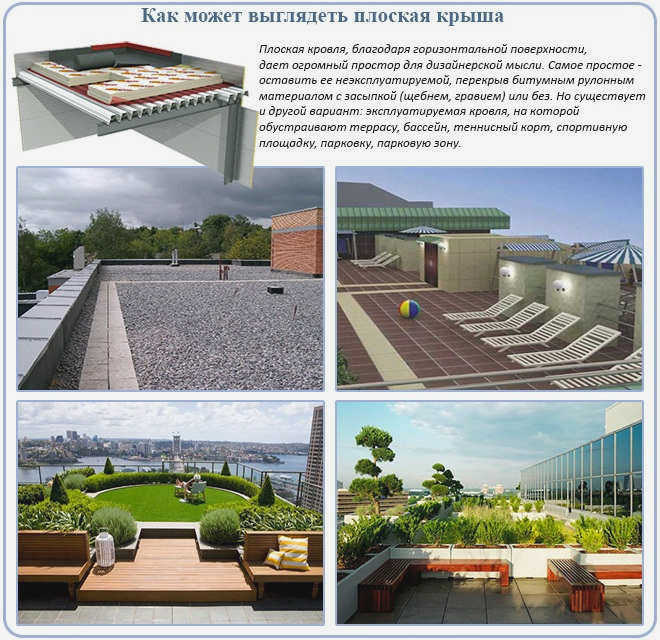

- Возможность получения дополнительной площади (полезная площадь крыши). Плоскую поверхность крыши можно легко использовать в качестве террасы, променада или даже… сад с настоящим газоном.
Основным строительным блоком плоской крыши является прочное основание: железобетонные плиты, гофрированный картон или сплошная дощатая поверхность, фанера, OSB, ДСП (в случае деревянных балок). Само кровельное покрытие состоит из нескольких слоев. Их количество, расположение в конструкции и материалы изготовления зависят от назначения крыши и ее типа.
Конструкция плоской крыши
Каждый тип плоской кровли имеет свои конструктивные особенности, которые позволяют использовать определенные материалы и укладывать слои в определенном порядке.

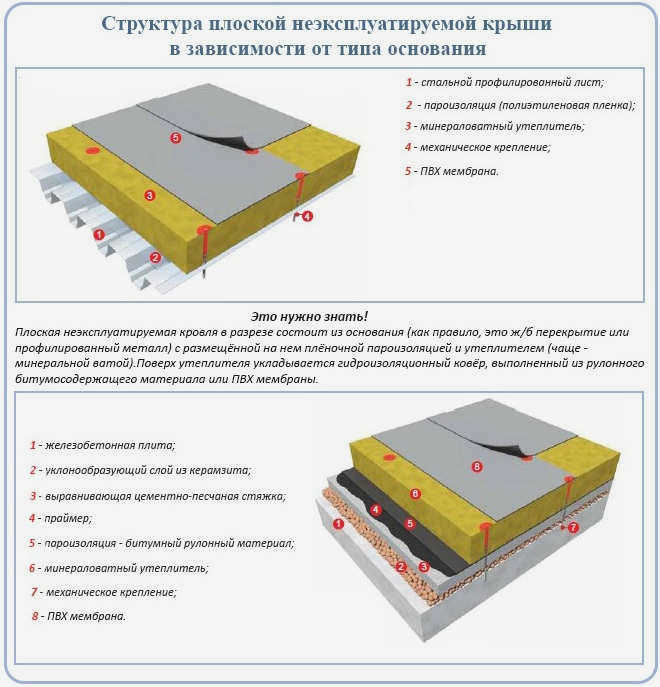

Классическая необслуживаемая кровля
Завершающим слоем этого типа кровли является гидроизоляционное покрытие: рубероид, битумные легкоплавкие материалы, полимерные мембраны, кровельные мастики. Такая крыша не предназначена для длительного проживания и использования человеком, поэтому защита гидроизоляционного слоя не предусмотрена.
Использование теплоизоляции также не является обязательным. В зависимости от наличия этого слоя неэксплуатируемые крыши можно разделить на утепленные и неутепленные.
Изолированная крыша состоит из изоляционного слоя, который защищен пароизоляцией (снизу) и гидроизоляционной мембраной (снаружи). Благодаря наличию изоляции, этот тип кровли используется при строительстве многих жилых, гражданских и промышленных зданий.

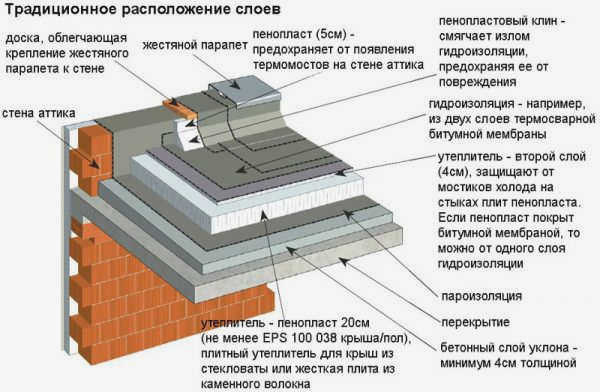

Слои утепленной невентилируемой кровли укладываются в таком порядке (схема может незначительно отличаться):
- подложка;
- Наклонный слой (если требуется);
- пароизоляция;
- изоляция;
- гидроизоляция (кровельное покрытие).
Основание утепленной невентилируемой крыши чаще всего выполняется из железобетонных плит или металлических профилей, реже – из досок, OSB, цементных плит или фанеры по деревянным балкам. При необходимости основание дополняется слоем, формирующим уклон, который определяет направление отвода воды с крыши. Уклон обычно формируется из сыпучих материалов, стяжки (бетонной или пенобетонной).
Пароизоляция, которая служит для защиты теплоизоляции от влажных паров, поднимающихся снаружи помещения, крепится к установленному основанию. В качестве пароизоляции можно использовать полиэтиленовую и полипропиленовую пленку, а также пергамин или рубероид. Кроме того, укладывается 1-2 слоя изоляционных материалов (минеральная вата, пенопласт, ЭППС), а сверху – битумный гидроизоляционный ковер или полимерная мембрана.
Конструкция кровли
Не существует определенного, классического состава для покрытия плоской крыши. Структура слоев обычно основывается на следующих факторах:
- Назначение крыши;
- Тип кровельного покрытия;
- Материал кровельного покрытия.
Решающим фактором, определяющим состав кровли с самого начала строительства, является назначение крыши. От него зависит, какой кровельный материал необходим, как он будет утеплен и какой кровельный материал лучше.
Мягкая плоская кровля утепляется снаружи.Мягкая кровля утепляется снаружи, так как этот способ гораздо удобнее и безопаснее с точки зрения герметичности кровельного слоя.
Общая технология утепления выглядит следующим образом:
- Основание (бетон, деревянный потолок);
- Пароизоляционная мембрана;
- Теплоизоляционный слой;
- Верхний слой пароизоляции;
- Кровельное покрытие.
Это общий план, на практике часто дополняется или усложняется для лучшей защиты от проникновения воды или тепловых мостиков.

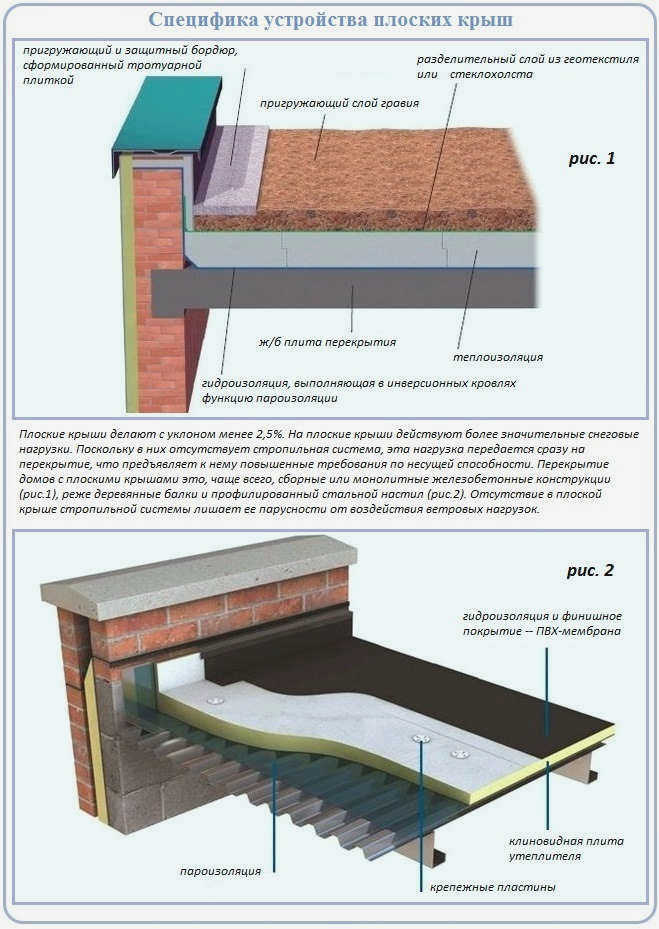

Одним из вариантов плоской крыши является инверсионная крыша. Это относительно новый тип конструкции крыши, который устраняет недостатки традиционных вариантов.
Дело в том, что распространенной проблемой плоских крыш является просачивание воды через изоляцию в потолке и появление пятен и протечек.
Для устранения этой проблемы используется инверсионная крыша, когда Между потолком и утеплителем укладывается хорошая гидроизоляционная мембрана (часто многослойная)..

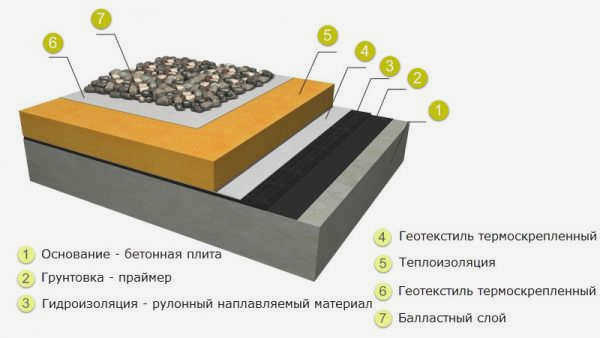

Состав теста выглядит следующим образом:
- Пол;
- Слой гидроизоляционной подготовки – обычно это строительная подложка;
- Гидроизоляционная подкладка;
- Слой геотекстильного полотна;
- Утеплитель (оптимально – экструдированный пенополистирол);
- Верхний слой геотекстиля;
- Гравийный слой, заполненный балластом.
Основание крыши – деревянное или бетонное?
В качестве основания плоской крыши можно использовать как древесину, так и бетон. Оба варианта приемлемы, но не взаимозаменяемы.

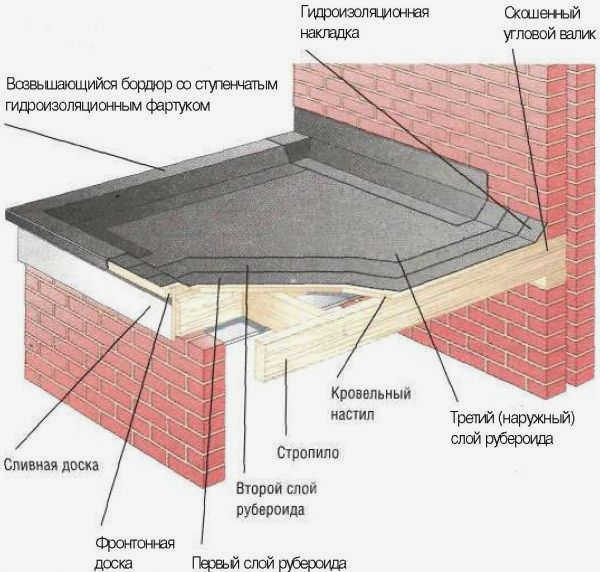

Например, деревянная подложка используется для небольших сооруженийВ основном для бытовых целей.
Если нет отопления, то крыша не утепляется. такая крыша не утепляется; делается простая стропильная система, и кровельное покрытие укладывается поверх. Однако деревянные перекрытия используются и в жилых домах.
Это связано с желанием уменьшить давление на крышу и ослабить давление на стены (например, в случае деревянного каркасного строительства).
ВНИМАНИЕ!
Этот вариант накладывает определенные ограничения на функциональность крыши, исключая присутствие тяжелой техники, большого количества людей и т.д.
Наиболее распространенный, В качестве основания крыш жилых домов чаще всего используется бетонная плита.. Такая плита имеет ряд важных преимуществ:
- Надежность;
- Отсутствие заметной деформации под воздействием нагрузок;
- Попадание влаги в материал не вызывает гниения;
- Отделка бетонного перекрытия проще, чем деревянного.
Если потолок выполнен из дерева (балки), при отделке необходимо учесть возможную деформацию – "прогиб" потолка от имеющихся нагрузок.
Фотография основания крыши в разрезе:
Общие особенности монтажа водосточной системы
Чтобы установить внутренний водосток, работу нужно начинать с нижних секций, постепенно соединяя их непосредственно с воронками. Все компоненты должны быть правильно и грамотно соединены и герметизированы.
- Водостоки могут быть установлены на расстоянии до 60 метров друг от друга. Если поверхность имеет уклон, это расстояние не должно превышать 48 метров. В случае плоской крыши над жилыми домами над каждой секцией должно быть не менее двух водостоков. Их корпуса должны быть полностью скрыты между панелями. Кровельный материал должен плотно прилегать к этим устройствам, не допуская попадания воды в зазоры.
- Водоуловители могут быть приклеены к конструкции. Или они могут быть установлены с помощью винтов из нержавеющей стали.

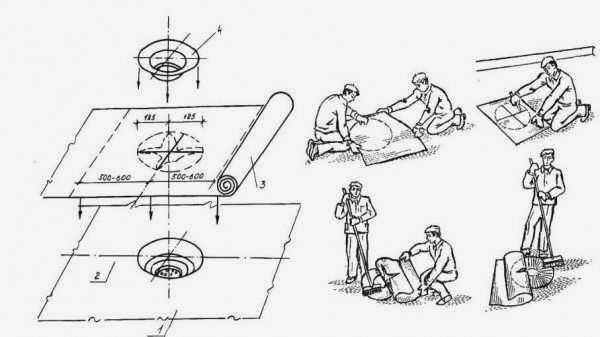

- Установка воронки внутреннего слива. Воронка соединяется с выпусками с помощью компенсаторов. Расстояние от внешней стены должно быть не менее 1 метра.
- Сливные воронки можно размещать в технических помещениях, на специальных фермах или на чердаках. Их нельзя размещать над оборудованием, которое не должно контактировать с жидкостями. Дренажи и облицовки должны быть соединены с выходом водозабора.. Это можно сделать с помощью колен или тройников.
- Лучше всего устанавливать стояки в специальных углублениях или шахтах, где проходят трубы отопления или вентиляции. Их также можно устанавливать в коридорах жилых домов или вдоль колонн в промышленных зданиях. Если выход воды открыт, стену в месте выхода трубы необходимо уплотнить минеральной ватой и оштукатурить.. Важно иметь варианты отвода воды от здания, чтобы не происходила эрозия почвы.
Полезное видео
Установка водосточного желоба в видеоформате:
Плоская крыша с внутренним водостоком – это отличное решение для отвода дождевой воды, если система была спроектирована и выполнена по всем правилам и с учетом индивидуальных особенностей здания и региона, в котором оно расположено.
Поэтому к этой работе следует отнестись серьезно и внимательно, чтобы избежать ошибок, которые могут привести к неблагоприятным последствиям в будущем.
