План скатной кровли чертеж

Скатные крыши используются на всех типах зданий. Чаще всего они используются на дачах, отдельно стоящих фермах и загородных домах.

Что такое план крыши – как правильно составить его для разных типов крыш?

План крыши – это часть полного проекта строящегося дома, показывающая, что, как и в какой последовательности необходимо сделать. Наличие такой документации экономит время, упрощает рабочий процесс и заранее рассчитывает стоимость строительных материалов. В этой статье мы рассмотрим, какую информацию необходимо включить в план крыши в зависимости от типа используемой кровли.

Что такое план крыши и зачем он нужен?

План крыши является обязательным документом при строительстве здания. Он является основой для всех работ на крыше дома. План крыши – это чертеж здания, выполненный в виде сверху. Он составляется в соответствии со всеми требованиями ГОСТа.

С помощью этого документа строители имеют представление о том, какую форму будет иметь здание, где должны быть все выступы крыши, где установить водосточные трубы. В большинстве случаев чертежи выполняются в масштабе 1:200 или 1:500.

Крыша на здании имеет несколько типов:

Для ее покрытия используются различные кровельные материалы:

• профнастил;
• шифер;
• черепица;
• черепица;
• оцинкованная сталь.

С помощью плана крыши можно определить нужное количество материалов, а также какие работы следует выполнить в первую очередь, а какие – в последнюю. В документах чертеж крыши выполняется в нескольких проекциях, а также указываются все имеющиеся слои. Следует отметить, что таких чертежей должно быть несколько. И каждый относится к определенному этапу работ.

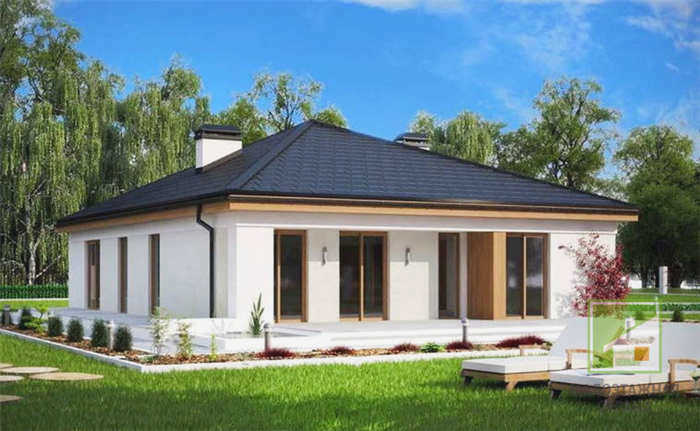

Шатровая крыша – конструкция, преимущества и недостатки

Крыши, образованные путем объединения 4 скатов, объединены под одним общим названием: шатровые крыши. В зависимости от формы скатов и их расположения относительно друг друга существует несколько вариантов таких крыш. Основными вариантами являются шатровая крыша, где все скаты сходятся в одной точке и имеют треугольную форму, и шатровая крыша, где два ската имеют трапециевидную форму, а два других – треугольную.

Основными преимуществами этого типа крыши являются:

• Отсутствие вертикально выровненных плоскостей скатов. Это значительно повышает аэродинамическую устойчивость конструкции, что особенно важно при сильных порывах ветра. В результате шатровую крышу можно строить независимо от розы ветров в данной местности.
• Минимальный угол наклона скатной крыши. Эта особенность шатровой крыши позволяет увеличить полезную ценность свесов крыши. Например, свес крыши может быть увеличен так, что он не только эффективно защищает стены и фундамент дома, но и прилегающую территорию, где можно устроить веранду, навес, террасу и т.д.

• Привлекательный вид. Дом с 4-сторонней крышей архитектурно привлекателен.

Однако крыша данной модификации не лишена и специфических недостатков:

1. Сложность строительства. Для расчета, проектирования и строительства требуются определенные навыки, опыт и мастерство.
2. Значительный расход кровельных материалов. Крыша и так достаточно объемна, и это усугубляется технологией кровельных работ, которая предполагает подрезку материала на стыках скатов.
3. Недостаточное пространство под подкровельное пространство. Под классической шатровой или вальмовой крышей недостаточно места для полноценного чердака или мансарды.

Разновидности

Существует четыре основных типа конструкции крыш данного типа:

Классическая крыша – это крыша с двумя парами разных углов наклона – треугольным и трапециевидным. Другое ее название – шатровая крыша. Она подходит для основания с прямоугольным сечением.

Характерной деталью шатровой крыши является конек, образованный вершинами трапециевидных скатов. Его фланкируют вершины треугольных скатов – вальмы.

Модификация шатровой крыши имеет правильную геометрическую форму. Это четыре равнобедренных треугольника, соединенных вершинами в одной точке.

В отличие от коньковой модификации, описанной выше, у такой конструкции нет конька. Однако в месте соединения всегда имеется опорная или висячая ферма. Чаще всего такие крыши строят над зданиями правильной квадратной формы.

• Датская полуферма.

По сравнению с традиционной шатровой крышей, датская полувальмовая крыша имеет треугольный боковой фронтон, слегка наклоненный к коньку и обрезанный. Таким образом, в пространстве между коньком и скатом по бокам образуется вертикальная плоскость, в которой устанавливается полноценное окно.

Однако существенным недостатком такой системы является то, что она усложняет и без того непростой монтаж стропильной конструкции. Существует еще более сложный вариант – когда над оконным проемом располагается еще один скат.

Этот тип шатровой крыши отличается от вышеописанных вариантов тем, что сочетает в себе как вертикальные фронтоны, примерно до половины высоты, так и шатровые крыши над ними.

Основное преимущество этой системы заключается в том, что все стропила устанавливаются на параллельные несущие стены. Это значительно упрощает монтаж и увеличивает пространство для строительства мансарды.

Что такое стропильная система скатной крыши?

Стропила, также известные как балки, составляют основу конструкции скатной крыши. Они изготавливаются из пиломатериалов (балок, досок) или стальных профилей (уголков, швеллеров). Древесина используется в индивидуальном строительстве. С ней легче работать, и она также дешевле.

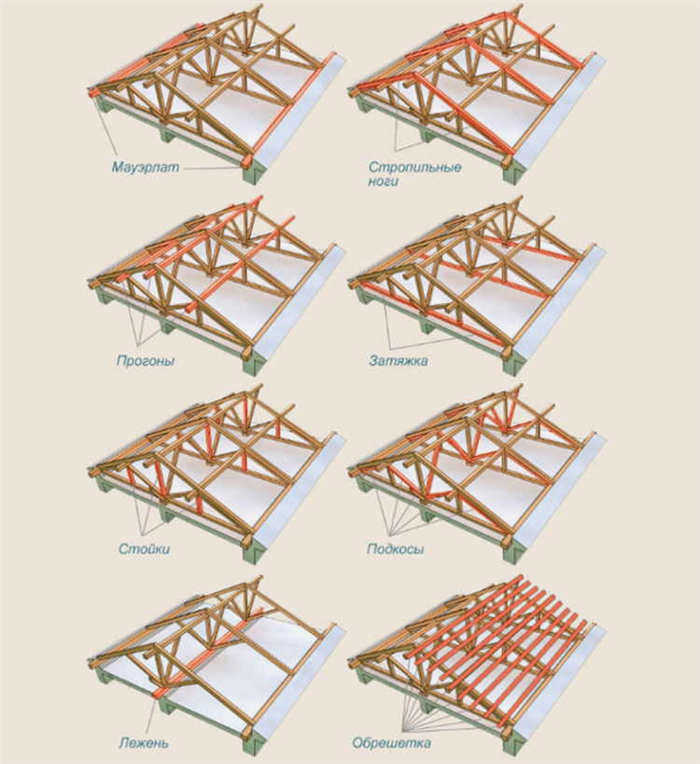

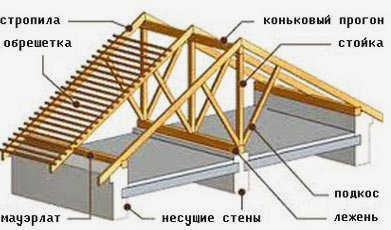

Стропильная система скатной крыши – это не только стропила. Кроме них есть еще несколько необходимых элементов. На фотографии ниже показаны все элементы скатной крыши. Давайте их обозначим.

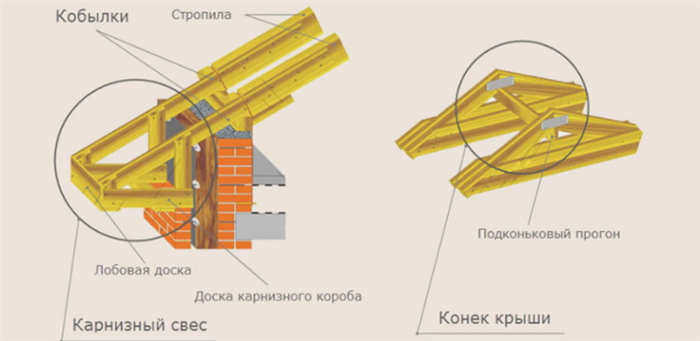

Элементы стропильной системы скатной крыши

1. Мауэрлат. Это, по сути, балка, на которую опираются стропила. Ее назначение – распределять нагрузки от стропил на стены дома. Если балка не используется, стропила будут давить на стены точечно, а значит, в местах крепления возникнут высокие напряжения, которые приведут к растрескиванию стен.
2. стропилаСтропила устанавливаются под углом.
3. Коньковая балкаЭто коньковая балка или обрешетка. Его функция заключается в создании точки соединения между стропилами. Коньковый брус является необязательным элементом скатной крыши. Существуют конструкции, в которых она не устанавливается. Но об этом подробнее ниже.
4. Стяжки. Используется не всегда, а только на висячих стропилах или если стропильная система устанавливается на широком доме.
5. Потолочные балкиКоторые образуют потолок в помещении и пол на чердаке.
6. Одна из балок перекрытия, называемая обрешетка. Она дополнительно служит основанием для опорных балок, которые поддерживают стропила. Используется не всегда.
7. КолонныТакже известны как стропильные балки, которые поддерживают стропила. Их устанавливают только в том случае, если дом имеет пролет не менее 6 м.
8. Подвесные опорыТакже известны как диагональные опоры. Они используются только в тех случаях, когда стойки не могут обеспечить полную устойчивость стропильной системы.

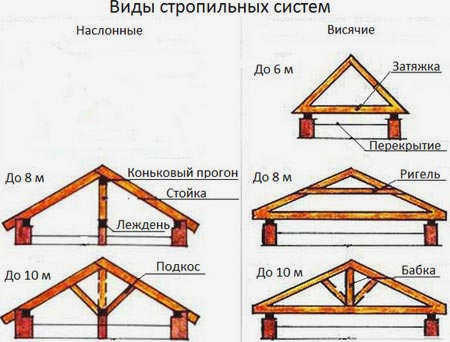

Типы стропил

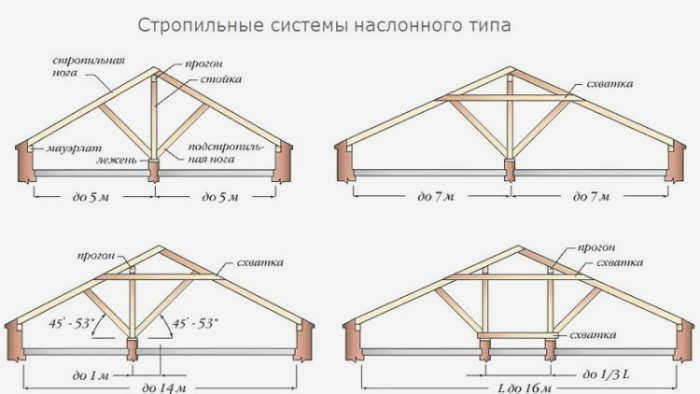

Стропильная система (скатной) крыши может состоять из наслонных или висячих стропил.

Подвесные стропила

Они называются так потому, что опираются нижними концами на стены дома, а верхними – на коньковую обрешетку. Стропила подвергаются нагрузкам, которые изгибают их. Конструкция надежна, долговечна и обладает высокой несущей способностью.

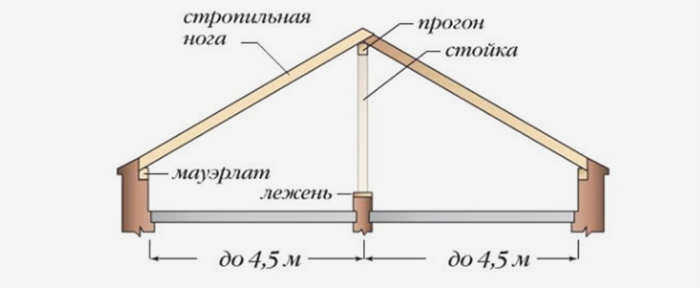

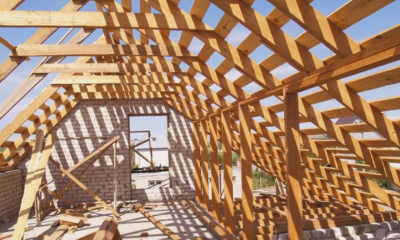

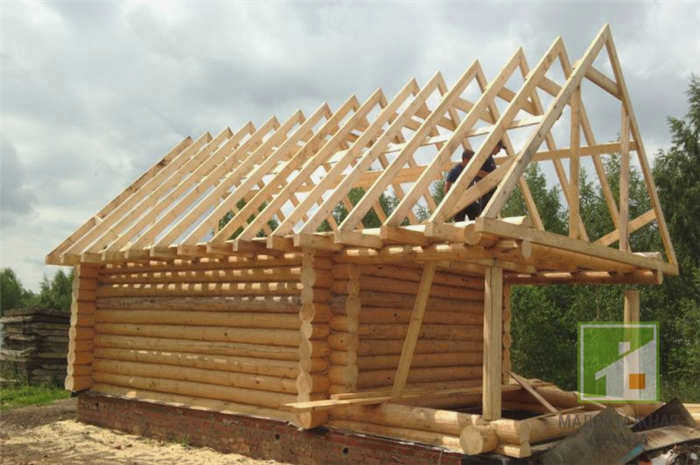

На фотографии выше показана стропильная система с ногами. Хорошо видно, что ноги опираются на конек в верхней части. Однако существует два типа крепления стропил в верхней части:

• Крепление к коньку:
• Крепление друг к другу с упором на конёк (фото выше).

Подвесной

Сразу следует отметить, что этот тип стропильной системы можно использовать, если расстояние между стенами дома не превышает 12 м. Потому что стропила опираются нижними концами на стены, а верхними – только между собой (коньковый брус в конструкции отсутствует). Отсюда низкая несущая способность при большом расстоянии между стропилами.

Висячие стропила крыши имеют один конструктивный недостаток, а именно высокую несущую способность стен дома. Чтобы снизить его, между ногами устанавливают соединительные стержни, образующие жесткий треугольник. Нередко в качестве связующих балок выступают несущие потолочные балки.

Если висячие стропила нуждаются в усилении, под них устанавливают опоры и подпорки.

Что экономичнее?

При выборе конструкции стропильной системы для скатной крыши можно выбрать вариант, наиболее подходящий не только по конфигурации, но и с экономической точки зрения.

Так, для небольшого загородного дома, дачи, террасы или беседки с компактными размерами и длиной стен до 6 м рекомендуется выбрать систему скатной кровли. Минимальное количество модулей и максимально простой, быстрый монтаж снижают финансовые затраты. Например, треугольная арка с 3 петлями.

Для бунгало, зданий с большими размерами специалисты рекомендуют более сложнуюно прочную, жесткую стропильную систему стоечного типа.

Бескаркасная конструкция является самой простой, но если этого недостаточно, остановите свой выбор на специальном варианте, который обеспечит долговечность и прочность, даже если его стоимость будет несколько выше.

Резюме

Конструкция стропильной системы скатной крыши имеет множество различных типов, вариантов и конфигураций. Это зависит от размера, площади дома, этажности, намерения создать жилые помещения под крышей или создать "холодную" крышу.

Состав обрешетки крыши и выбор финишного покрытия создают дополнительную нагрузку на стеныСостав обрешетки крыши и выбор финишного покрытия крыши создают дополнительную нагрузку на стены и фундамент дома, что также необходимо учитывать при расчетах.

Подходящая стропильная система для скатной крыши обеспечит жесткость, устойчивость и долговечность всего архитектурного сооружения.

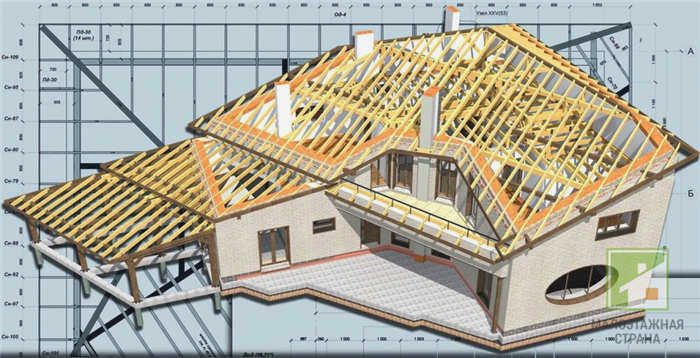

Чертежи крыши

Чертежи являются неотъемлемой частью любого строительного проекта, и монтаж осуществляется непосредственно на их основе. Если чертежи выполнены неквалифицированными специалистами, это может привести к ошибкам при монтаже или проблемам с эксплуатационными характеристиками крыши. Даже с помощью строительных норм и правил и строительной литературы неопытные проектировщики могут допустить множество ошибок.

Чтобы уберечь себя от потери времени и денег, лучше всего передать проект профессионалам и быть уверенным в качестве заказанных услуг. Деньги, потраченные на проект, скорее всего, окупятся качеством и долгим сроком службы крыши.

Составление плана

Проектирование крыши начинается с расчета стропильной системы. В первую очередь необходимо определить форму стропил, их ширину и расстояние между каждым элементом:

• Необходимый угол наклона;
• Какой кровельный материал будет использоваться;
• Климатические условия в регионе.

Далее необходимо определить количество элементов в стропильной системе. Стропильная система может быть двухскатной или приставной. Висячие стропила опираются на внешние стены, а наклонные стропила – на колонны.

Важным шагом в проектировании крыши является выбор обрешетки. Обрешетка может быть сплошной или промежуточной. В первую очередь, сплошная обрешетка используется для мягкой кровли, а промежуточная обрешетка – для листовой или волнистой кровли. При расчете обрешетки необходимо учитывать шаг стропил и используемый кровельный материал.

Схема стропильной системы крыши

При проектировании крыши следует также учитывать крепления и усиления, если они могут понадобиться.
Некоторые строители предусматривают установку на крышах флюгеров. Сегодня этот элемент стал декоративным дополнением к дому и редко используется для определения направления и силы ветра в эпоху цифровых технологий.
