Удлинение обрешетки допускается в соответствии со следующими рекомендациями: заводской нахлест 25-50 мм, деревянные прямые доки, обрезанные на концах под углом 45 градусов (в поперечном направлении).
Назначение ветрозащиты и правильный монтаж на кровле из гофрокартона
Помимо металлической кровли, производители предлагают на выбор так называемые доборные элементы. Чаще всего, например, для профилированных листов и металлочерепицы используется коньковый профиль, карнизная или ветровая планка. Однако многие мастера защищают и "отделывают" крышу ондулином или гибкой черепицей. Сегодня я решил разобраться с одним из таких элементов – обшивкой фронтона.
Общее описание изделия
Обрешетка фронтона – это отделочный материал из профилированного листа. В основном он используется для ограждений и кровли. Второй вариант предполагает использование заполняющих элементов, которые необходимы для защиты стропильной системы, подкровельного пространства и завершения общей декоративной отделки. Одним из таких заполняющих элементов является ветрозащита для профнастила.
Назначение

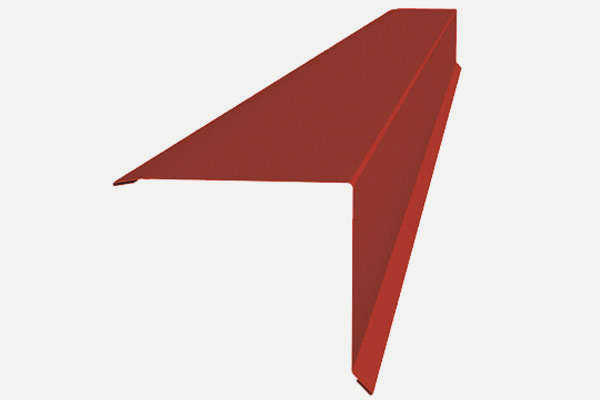

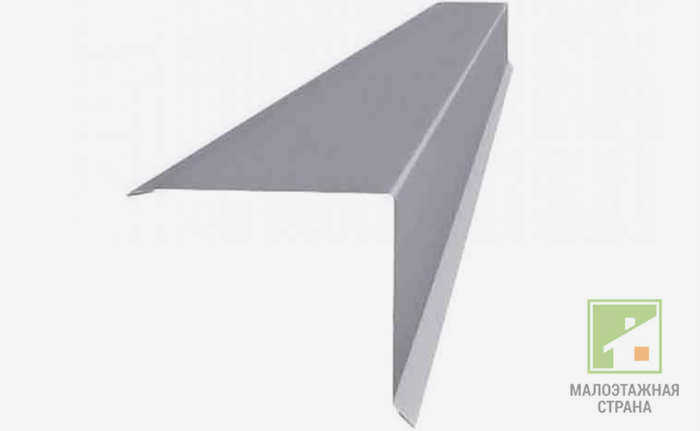

Конструктивно этот материал представляет собой узкий листовой профиль, изогнутый вдоль продольной оси под прямым углом. Для предотвращения повреждения краев природными явлениями они загибаются внутрь. Полоса защищена от коррозии с обеих сторон цинковым сплавом. Для улучшения эстетических качеств дополнительных изделий их покрывают специальными грунтовками и порошковыми красками. Цвета подбираются в соответствии с общими решениями для волнистых кровельных листов и черепицы.
Основная задача ветрозащиты – комплексная защита торцов скатной кровли, поэтому существует второе название продукта – торцевая планка профилированного листа, торцевая или лицевая планка. Она предназначена для защиты краев профнастила, крайней несущей (лицевой) доски или стропил от воздействия климатических явлений. Это влага от атмосферных осадков, ультрафиолетовое излучение, механическое воздействие дождя или града. Помимо прочего, обеспечивается защита пространства под крышей от порывов, засорения и влаги.
Помимо своих основных задач, ветрозащита служит дополнительным, но не менее важным решением. Например, в регионах с сильными порывистыми ветрами существует риск деформации и повреждения металлической кровли. Как бы хорошо ни были закреплены края профнастила, устранить или свести к минимуму этот риск практически невозможно. Козырьки являются лучшим решением благодаря своей угловатой форме, целостности и обтекаемости. Они также предотвращают свободный выход тепла из помещения и препятствуют проникновению и гнездованию птиц, грызунов и насекомых.
Функциональность элемента
Ветрозащитная планка относится к группе отделочных элементов, используемых для декоративной и защитной отделки кровельной конструкции. Сборная обрешетка служит для защиты торцевой части стропил от ветровой нагрузки и естественных осадков. Помимо того, что она выступает частью несущей системы под кровельным покрытием, она снижает уровень относительной влажности на чердаке и степень естественной тяги. В то же время ветровая доска не является герметичным барьером для вентиляции пространства под крышей, а лишь частичным препятствием для ветрового потока.
Если рассматривать понятие ветровой доски в деревянном зодчестве, то это не защитный или поддерживающий элемент, а декоративный. В данном случае планки (или фасции/красные доски/планки) устанавливались по периметру двускатной конструкции, служа маскирующей деталью, перекрывающей переходы от бревен к доскам обшивки. Деревянные доски почти всегда были украшены резьбой или резьбой по поверхности.
Кроме того, лицевая доска выполняла функцию обрезки стропил, придавая каркасу окончательную жесткую форму. Установку этого элемента обшивки можно также рассматривать как средство усиления несущей конструкции для лепнины и декоративного оформления карнизов крыши. Ветровая планка служит опорой для козырьков или L-образных планок, которые используются для крепления элементов системы отвода дождевой воды.
Общее описание технических характеристик
Рассмотрим подробнее, что представляет собой ветровая доска. В процессе эксплуатации элемент кровли подвергается различным нагрузкам от ветра (поэтому его иначе называют ветровой нагрузкой), ультрафиолетового излучения и естественных осадков. Выступающая часть кровельной планки не всегда способна полностью предотвратить эти явления. По этой причине для обшивки используется только твердая древесина.
Часто в жилищном строительстве заполнители или ненесущие части собираются из недорогих образцов хвойных пород. Однако специалисты рекомендуют использовать для карнизных досок лиственницу. Это обосновано тем, что данный материал более устойчив к влаге, солнечному свету, перепадам температур, биологическому воздействию и гниению.
Размер оголовка зависит от высоты поперечного сечения торцевой части стропила. Это объясняется тем, что именно эти сечения являются основой для ветровых балок. Они должны полностью перекрываться или с небольшим нахлестом для создания вентиляционного зазора. Как правило, этот параметр составляет от 180 до 250 мм.
Толщина каждого деревянного элемента зависит от испытываемых механических нагрузок. Ветровая доска на крыше не является несущим элементом и испытывает незначительное давление со стороны воздушных потоков. Поэтому допустимо ограничение в 22-30 мм. Можно выбрать более толстые образцы, но это только утяжелит конструкцию и повлияет на бюджет строительства.
См. также:
Справочник компаний, специализирующихся на кровельных работах
Разнообразие готовых образцов
Сегодня многие мастера по-прежнему предпочитают изготавливать лицевые доски из цельной древесины. Однако производители предлагают вместе с кровельными материалами различные аксессуары, в том числе ветровую планку. Это могут быть полимерные изделия. Пенополиуретан или поликарбонат являются примерами в средней ценовой категории и пользуются низким спросом из-за относительно высокого коэффициента теплового расширения. Установка такой лицевой панели исключает надежное крепление к земле, чтобы они не треснули и не деформировались. Поэтому под воздействием ветровых потоков долговечность остается под вопросом.
Ветровая планка (L-планка) со склада в Москве с доставкой на следующий день
На сайте Elsan вы можете купить ветровую рейку (L-образную доску) недорого от производителя. Длина на складе – 2000, 2500, 3000 мм, толщина – 0,4, 0,45, 0,5, 0,7 мм. В течение 2-5 дней изготавливаем комплектации любых размеров толщиной от 0,35 до 3,5 мм, длиной от 100 до 6000 мм. Мы красим в цвета RAL Classic, RAL Design, RAL Effect, RR, NCS, наносим порошковые краски, полиэстер, PVDF, полиуретан, декоративные покрытия Printech на дерево, камень, кирпич. Мы доставим по Москве на следующий день после заказа, а также отправим в регионы России. Пожалуйста, позвоните нам для получения более подробной информации.
Рассчитать стоимость фронтальной планки (L-образной доски)

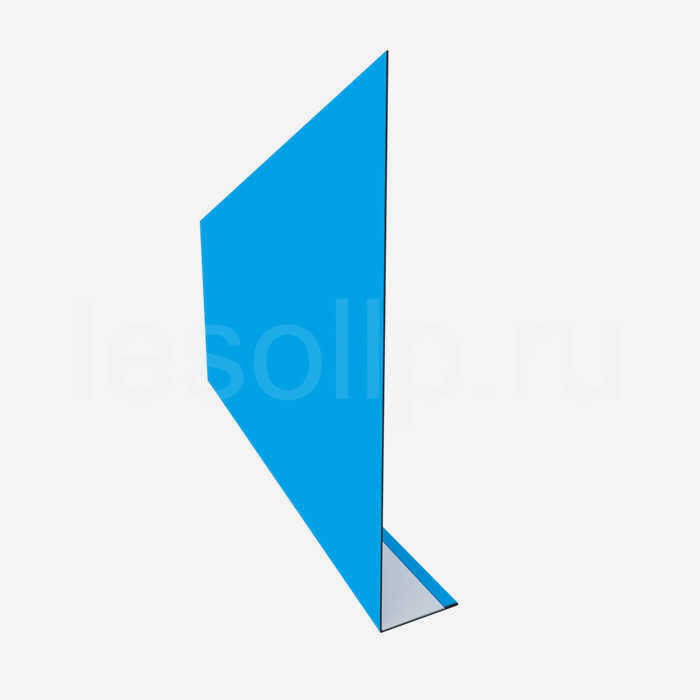

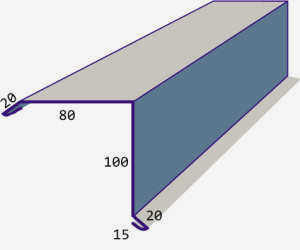

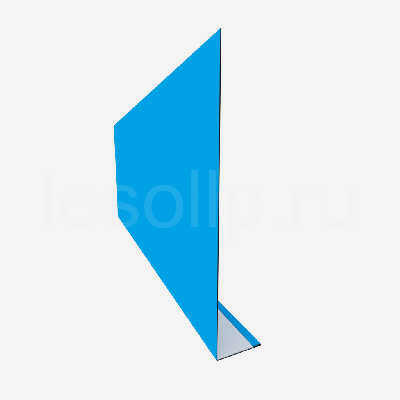

Основные характеристики L-образной доски
Материал: оцинкованная сталь Толщина, мм: 0.4, 0.45, 0.5, 0.7 Длина запаса, мм: 2000, 2500, 3000 Диаметр, мм: Виды покрытий: порошковая краска, PE, PVDF, полиуретан, пластизоль, Printech Срок изготовления: от 2 до 5 дней Доставка: по Москве, России Собственная доставка: Москва, Выступающий проход 5112, s17 Перейти к характеристикам
Фронтальные и карнизные заглушки для черепичных крыш
Каждый компонент комплекта для черепичной кровли имеет свое собственное назначение и не может быть исключен из сферы применения. Карнизный молдинг для кровли из листового металла играет очень важную роль в конструкции крыши. Хотя площадь поверхности этих элементов невелика, они обеспечивают защиту и целостность всего кровельного покрытия. Сам карнизный молдинг, как элемент отделки, защищает деревянную подконструкцию от влаги и ветровой нагрузки. Все элементы черепичной кровли должны быть установлены в соответствии с составленными техническими картами. Отсутствие карнизной обрешетки может привести к проникновению влаги в подкровельное пространство и возникновению сырости в стенах здания. Также может произойти гниение деревянных частей крыши. Существует два типа карнизной обрешетки: лицевая обрешетка (или L-образная обрешетка) и карнизная обрешетка для металлочерепицы.

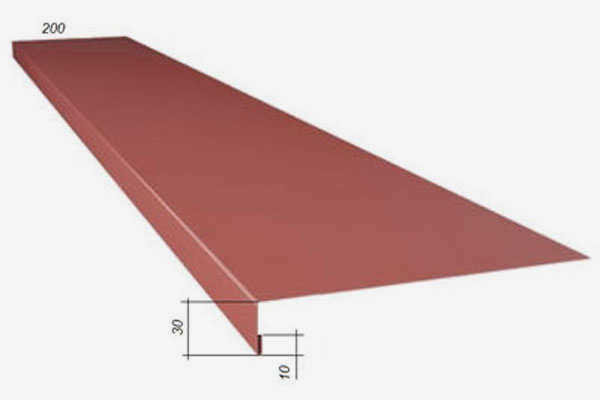

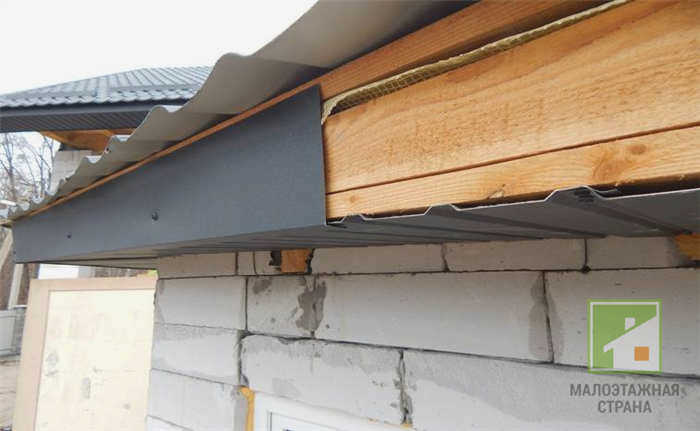

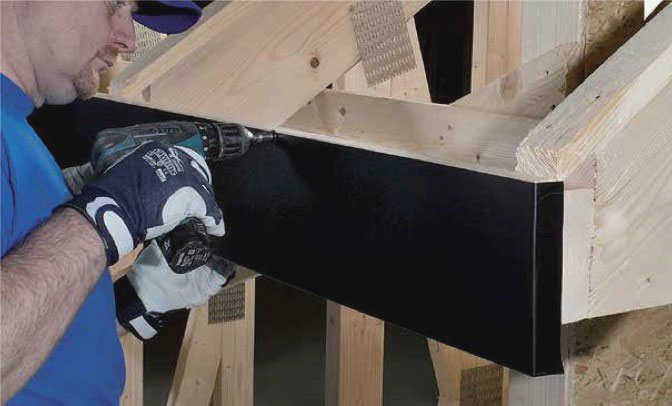

L-образная обрешетка защищает карнизную доску от влаги и служит дополнительной опорой для кронштейнов желобов и карнизных планок. Она крепится до установки карнизной планки с помощью шурупов с шагом 35-40 см и нахлестом не менее 5 см. Размеры такой обрешетки могут быть стандартными или изготовленными на заказ. Материал тот же, что и для металлочерепицы. Возможны различные цвета в соответствии с требованиями заказчика. Молдинг подчеркивает контуры крыши и поэтому должен быть установлен идеально ровно. В некоторых случаях для предотвращения неровностей молдинг устанавливается вместе со специальной металлической фаской (см. видео). Такой молдинг показан ниже.
Молдинг для дождевых капель
Дождеприемник защищает часть крыши, прилегающую к водосточному желобу. Он также обеспечивает отвод влаги и конденсата с крыши и подкровельного пространства вниз по водосточному желобу.

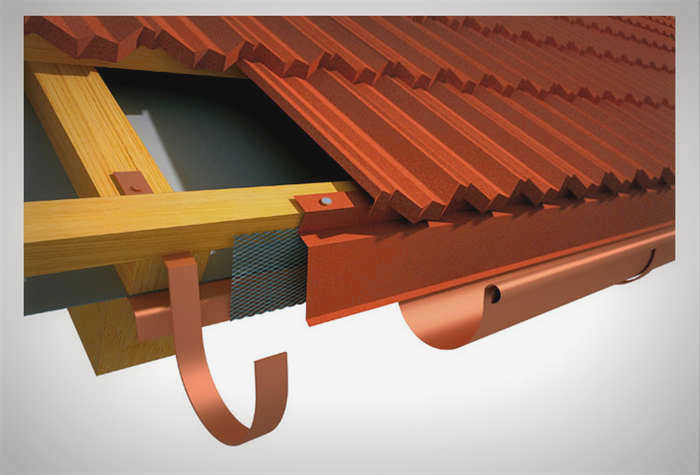

Капельный молдинг устанавливается за карнизной доской, которая прибивается к концу стропил с помощью оцинкованных гвоздей. Чтобы карнизная планка имела эстетичный вид как завершающая часть крыши, карнизная планка и L-образная планка должны быть установлены равномерно. Обрешетка устанавливается с нахлестом 5 см после укладки всех гидроизоляционных материалов. Затем карнизные свесы крыши подшиваются шпунтованной доской или сайдингом. Очень важно обеспечить свободное движение воздуха под крышей. Изогнутая нижняя часть карниза должна перекрывать прилегающую часть водосточного желоба, чтобы предотвратить протекание дождевой воды мимо желоба. Вся влага, образующаяся на пароизоляции, должна отводиться через карнизный свес в водосточный желоб. Это одно из важнейших условий правильного монтажа данного элемента кровли (см. видео). Недопустимо сливать пароизоляционную пленку в водосток, так как она будет повреждена солнечными лучами и вода попадет под саму кровлю. Обычно опоры водостока устанавливаются до монтажа карнизного оклада. Затем карнизная доска устанавливается на кронштейны и крепится саморезами к желобу или карнизной доске с интервалом 30-35 см. Чтобы лучше представить себе карнизную доску, смотрите рисунок ниже.

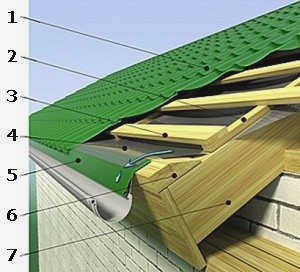

- Контробрешетка
- Отделка
- Гидроизоляция
- Карнизная планка
- Черепица
- Начальная рама
- Фермы
