Пластины для пластиковых окон установочные

Пластиковые монтажные клинья – это временные несущие элементы переменного сечения, которые принимают на себя вес оконной конструкции до тех пор, пока рама не будет прочно зафиксирована в проеме, а образовавшийся зазор не будет заполнен пеной. Распорные клинья используются для достижения следующих результатов:

Как правильно выбрать крепеж для пластиковых окон?

Современные пластиковые окна уже давно конкурируют со своими деревянными аналогами. За многие годы практически безупречной эксплуатации рамы из ПВХ показали отличные эксплуатационные характеристики. Однако если при установке пластиковых окон выбрать неправильный крепеж, хорошая и прочная конструкция может прийти в негодность. Рассмотрим подробнее, как закрепить пластиковое окно в различных проемах.

Виды крепежа

При установке окон требования к крепежу предъявляются достаточно серьезные. Ведь эти изделия подвергаются различным нагрузкам. Если рама не закреплена должным образом, сильный порыв ветра может сорвать ее с места, так как большая площадь остекления создает хорошую парусность.

Не следует забывать и о человеческом факторе. Рама может быть случайно задвинута. И тогда небрежно закрепленное окно может просто выпасть из проема. Кроме того, неправильное крепление может привести к нарушению герметичности конструкции. В помещении могут начать циркулировать сквозняки.

Правильное крепление пластиковых окон зависит от материала проема. Опытный монтажник на месте определит, какие крепежи использовать. Рассмотрим их виды и проанализируем основные преимущества и недостатки.

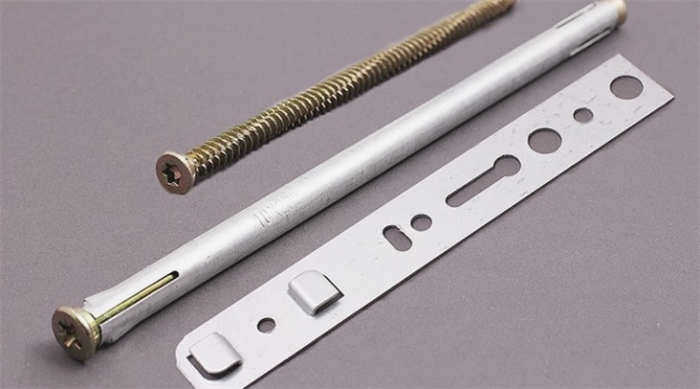

Анкерный болт

Считается самым популярным и универсальным крепежом. Классический метод до недавнего времени не имел альтернатив. Он обеспечивает надежную фиксацию рамы в оконном проеме. Однако с небольшой оговоркой. Наилучший результат достигается, если стены достаточно прочные, а еще лучше – монолитные.

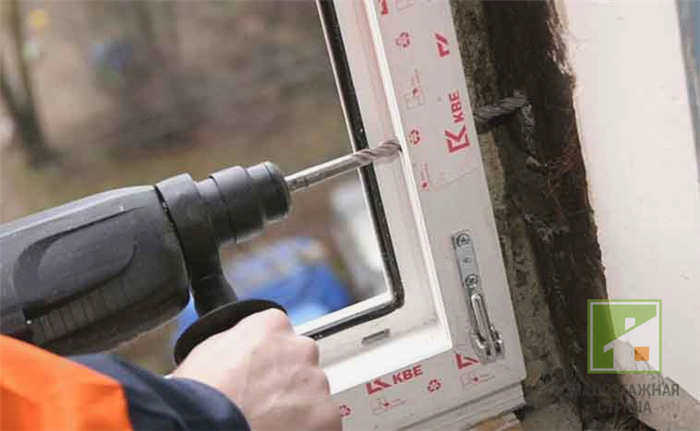

Для установки окна просверливается сквозное отверстие с внутреннего конца рамы на толщину анкера. Затем стена сверлится на длину анкера. Затем анкер вбивается на место и резьба надежно затягивается. Затем болт вбивается на место и плотно прижимается к стене изнутри.

Анкеры плохо подходят для зданий с многослойными стенами. В таких перекрытиях анкер со временем ослабнет под нагрузкой. Их также не следует использовать для остекления балконов. Если элемент слишком длинный, он может пробить козырек, нарушив герметичность помещения.

Есть еще три недостатка:

1. Сплошная фрамуга быстро набирает холод от стен и передает его на раму.
2. Для защиты монтажного шва от влаги во время запотевания требуется дополнительное нижнее уплотнение.
3. Если окно необходимо демонтировать, жесткое крепление становится недостатком.

Что это такое?

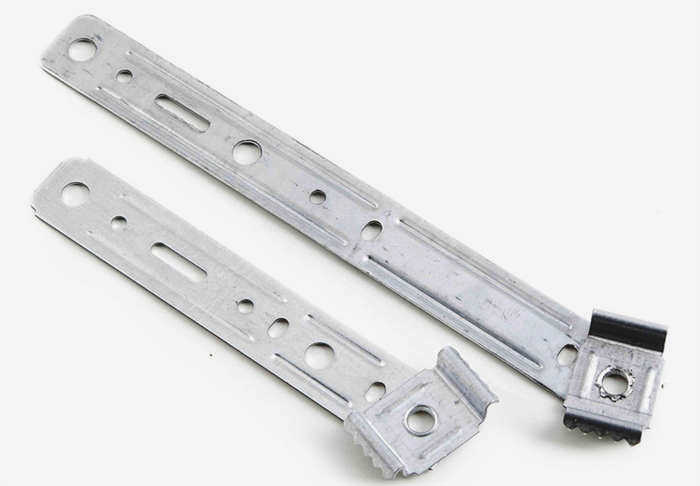

Правильное крепление может быть достигнуто только в том случае, если вы хорошо понимаете, что такое анкерная пластина. Это плоский кусок металла с несколькими отверстиями для крепления. Обычно она изготавливается из стали, оцинкованной для защиты материала от коррозии и других внешних факторов.

Использование анкерных пластин дает ряд преимуществ.

• Она позволяет использовать крепеж в условиях повышенной влажности.
• Пластина легко маскируется декоративными элементами, подоконником или софитом и не бросается в глаза.
• Нет необходимости сверлить профиль рамы, как в случае с саморезами.
• Металлические элементы надежно защищают окна от сильного ветра и деформации, вызванной перепадами температур. Этот тип соединения является самым прочным и в то же время гибким.
• Окна можно легко выровнять или выровнять.
• Беспроблемный демонтаж крепежных элементов при необходимости – они легко откручиваются. Точки крепления могут быть выбраны произвольно.
• Створку окна всегда можно установить обратно.
• Монтаж с помощью панелей более экономичен с точки зрения времени и затрат – фурнитура стоит недорого.

В идеале такая фурнитура учитывается, когда оконный профиль устанавливается в стену из глиняного кирпича, пустотелого блока или дерева, то есть имеет неплотное основание. Однако важно отметить, что большие оконные конструкции лучше крепить на специальные дюбеля через профиль рамы, так как доски не выдерживают их веса. Поэтому, подходит только для окон средних размеров.

Возможно, это определенный недостаток популярного крепежного приспособления, и дело в том, что его лучше использовать для нечастого открывания створки или жалюзи окна. Однако если необходимо установить модель нестандартной формы, многоугольную, трапециевидную или изогнутую, всегда лучше использовать поворотные крепления вместо обычных анкеров.

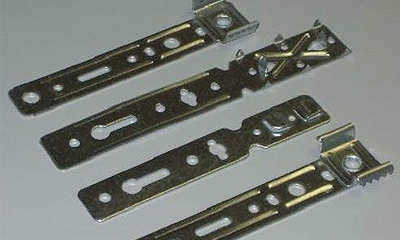

Обзор типов

Сегодня в продаже можно найти множество видов панелей с различными способами крепления: с защелками, зубчатыми выступами для крепления шурупами и саморезами. При покупке сложных оконных систем в комплекте с изделиями поставляются крепежные детали с выступами, специально предназначенными для их установки. Сменные, универсальные детали часто идут в комплекте с окнами ПВХ.

Наиболее распространены две разновидности.

• Поворотные. Платы, которые прочно фиксируются при монтаже за счет вращения.
• Неповоротные:

• Крепежи оснащены специальными кольцами для обеспечения надежной фиксации;
• Неповоротные, устанавливаются под разными углами для обеспечения надежной фиксации.

Существуют также деревянные соединители, которые подходят только для деревянных оконных систем. Анкерные зажимы подходят для всех стеновых облицовок, пластиковых и алюминиевых конструкций без необходимости распаковки, что важно, если монтажник не имеет специальных навыков. Этот метод намного проще, чем использование шурупов, а универсальные изделия из ПВХ можно также использовать для дверей, деревянных рам и других конструкций из ПВХ. В отличие от универсальных перфорированных металлических полос, специальные элементы с зубчатым креплением отличаются высокой надежностью.

Различные модели фурнитуры с поворотным узлом особенно востребованы, когда нет возможности произвести крепление в самом оконном проеме. Однако без демонтажа стеклопакета и створок крепление пластинами осуществляется с внешней стороны окна.

Классификация

Все вставки, представленные на рынке, делятся на 3 основных типаШарнирные соединения изготовлены из цельного куска алюминия:

• Шарнир. Это конструкция, состоящая из двух стальных частей, соединенных между собой с помощью зажима и образующих шарнир. Детали могут вращаться в одной плоскости. Одна часть панели закреплена на раме, а другая может перемещаться, обеспечивая определенную степень свободы и допуская провисание при монтаже. Поворотные панели используются для кладки стен из кирпича или ячеистого бетона, так как движение окна предотвращает расслоение и потерю прочности частей конструктивного элемента.
• Неповоротные. Самое простое и дешевое изделие, это стандартная перфорированная стальная пластина. При креплении элемента к стене и пластиковому профилю создается жесткий торец, обеспечивающий статичное положение окна в проеме.
• Для крепления на деревянных окнах. Представляет собой разновидность невращающейся пластины. Этот крепеж отличается тем, что крепится к деревянной раме с помощью заостренных штифтов, которые удерживают стальную деталь на месте за счет трения.

Перечисленные ниже типы панелей могут отличаться по длине, толщине, весу, наличию, количеству и диаметру отверстий под саморез.

Справка. Стоимость деталей зависит от количества металла, использованного при их изготовлении, а также от сложности детали.

Вращательные

Композитные поворотные элементы позволяют достичь следующих результатов при сборке стеклопакетов:

Почему и как правильно выбрать?

Выбор нужного количества анкерных пластин с оптимальной прочностью – ответственный шаг, от которого будет зависеть безопасная и комфортная эксплуатация оконного проема. При покупке этих деталей следует уделить особое внимание ряду нюансов:

• Толщина пластины, от которой зависит жесткость детали и ее устойчивость к приложенной нагрузке от веса рамы. Этот параметр также влияет на количество анкерных пластин.
• Размеры консолей, в зависимости от материала стены, глубина рамы.
• Наличие петли, если окно будет устанавливаться со смещением.
• Тип крепления, выбор необходимой фурнитуры, дюбелей.
• На поверхности металла и на торцах пластины не должно быть коррозии.

При выборе анкерных пластин следует также учитывать химический состав и тип используемого металла, что влияет на розничную цену изделия. Слишком низкая цена может свидетельствовать об использовании низкокачественной стали, которая придет в негодность уже через несколько лет эксплуатации.

Инструменты, необходимые для установки, и требования к ним

При установке пластиковых окон своими руками мастеру понадобится определенный набор инструментов, в том числе следующие:

• Измерительная лента, лазерный или пузырьковый уровень, строительный угольник, линейка, маркер – для правильной разметки перед установкой окна.
• Мелкозубая пила по металлу, лобзик, электролобзик для резки деталей при необходимости.
• Ножницы по металлу, если необходимо разрезать крепежные пластины.
• Молоток для проделывания отверстий в лицевой стороне закрывающейся конструкции.
• Молоток для забивания штифтов в отверстие.
• Отвертка со сменными битами или шуруповерт для забивания шурупов.
• Монтажный пистолет для нанесения герметика или пены на шов.
• Зубило и молоток, если окно будет устанавливаться в проем с неровной поверхностью, требующей обработки.
• Тряпка для обезжиривания.
• Присоска для транспортировки стеклянных конструкций.
• Набор пластиковых шпателей для разравнивания герметика.
• Строительный нож для срезания излишков пены.
• Деревянная или резиновая киянка для фиксации штапиков.

Для деревянных окон также могут понадобиться стамески, абразивные круги для дрели и кисти для покраски. Если необходимо установить металлические шпильки, мастер должен иметь при себе заклепочный пистолет.

Как выбрать правильный инструмент?

При выборе инструмента для установки окон ПВХ, специалисты рекомендуют соблюдать определенные требования и обращать особое внимание на следующие моменты:

• Инструмент должен быть в рабочем состоянии, хорошо заточен, готов к использованию и не нуждаться в ремонте.
• Если используются старые инструменты, они должны быть очищены от всех следов предыдущей работы.
• При выборе набора сверл необходимо учитывать материал стены.
• Режущий инструмент должен быть подобран в соответствии с используемым материалом.
• Пластиковые стеклопакеты для крепления стеклопакетов необходимо вбивать упругим инструментом, чтобы не повредить декоративную поверхность материала.
• Концы саморезов или насадок для шуруповерта должны быть точно подобраны к крепежному элементу.

Применение

При установке окон ПВХ своими руками мастеру необходим определенный набор расходных материалов и инструментов. Перед установкой следует предусмотреть распорки, распорные профили, крепежные пластины и набор крепежа.

После механической фиксации рамы в проеме потребуется монтажная пена, уплотнительная лента и герметик. Монтаж завершается установкой окладов для маскировки зазоров в конструкции.

Каждый этап монтажа требует использования специализированного инструмента, который должен быть в исправном состоянии и без следов грязи.
