Расчет площади поверхности окрашенной трубы или трубки можно найти в таблицах в Интернете или сделать самостоятельно. Площадь наружной поверхности трубы можно легко найти в учебниках, по имеющимся там таблицам. Для определения размера наружной поверхности можно использовать метод базовой кальки. Полученный в результате измерения диаметр можно использовать в качестве ориентира при расчете радиуса.
Как рассчитать размеры труб
При строительстве и модернизации дома трубы не всегда используются для транспортировки жидкостей или газов. Они часто используются в качестве строительного материала для каркасов зданий, опор крыши и т.д. При определении размеров систем и конструкций необходимо рассчитать различные свойства их компонентов. В этом случае процесс называется расчетом труб и включает в себя как измерения, так и расчеты.

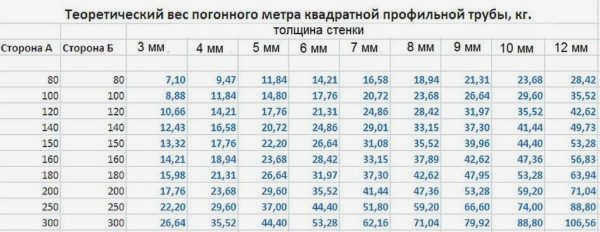

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже достаточно широк – ПВХ, полиэтилен (ПНД и ПВД), полипропилен, металлопластик, гофрированная нержавеющая сталь. Они хороши тем, что весят не так много, как их стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших количествах желательно знать их вес, чтобы понять, какая машина нужна. Вес металлических труб еще более важен – перевозка осуществляется на основе тоннажа. Поэтому желательно контролировать этот параметр.
Знание внешней поверхности трубы необходимо при покупке краски и теплоизоляционных материалов. Окрашивают только стальные изделия, так как они подвержены коррозии в отличие от полимерных изделий. Поэтому необходимо защитить поверхность от воздействия агрессивных сред. В основном они используются для заборов, каркасов хозяйственных построек (гаражей, сараев, беседок, коттеджей), поэтому условия работы суровые, требуется защита, поэтому все каркасы должны быть окрашены. Здесь требуется окрашиваемая поверхность – наружная поверхность трубы.
При строительстве системы водоснабжения частного дома или дачи трубы прокладываются от источника воды (колодца или скважины) до дома – под землей. Тем не менее, для предотвращения их замерзания необходима изоляция. Количество изоляции можно рассчитать, зная площадь наружной поверхности трубы. Только в этом случае материал следует брать со значительным запасом – стыки должны перекрываться с большим запасом.

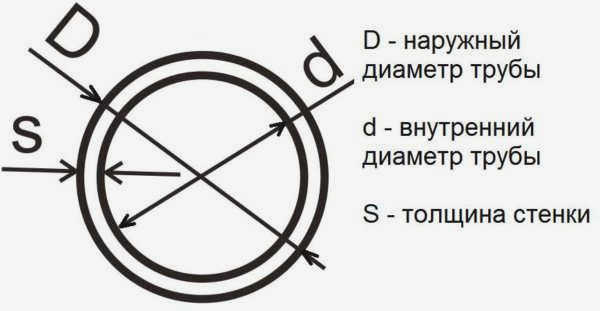

Внутренний и внешний диаметр, толщина стенки, радиус
Трубы – это специфические изделия. Они имеют внутренний и внешний диаметр, а толщина стенки зависит от типа трубы и материала, из которого она изготовлена. В технических характеристиках обычно указывается наружный диаметр и толщина стенки.
Имея эти два значения, легко рассчитать внутренний диаметр – из наружного диаметра вычесть удвоенную толщину стенки: d = D – 2*S. Если внешний диаметр составляет 32 мм, а толщина стенки – 3 мм, то внутренний диаметр будет равен: 32 мм – 2 * 3 мм = 26 мм.
Если у вас есть внутренний диаметр и толщина стенки, а вам нужен внешний диаметр, добавьте к имеющейся величине удвоенную толщину штабеля.
Для радиусов (обозначаются буквой R) все еще проще – это половина диаметра: R = 1/2 D. Например, давайте найдем радиус трубы диаметром 32 мм. Просто разделите 32 на два и получите 16 мм.

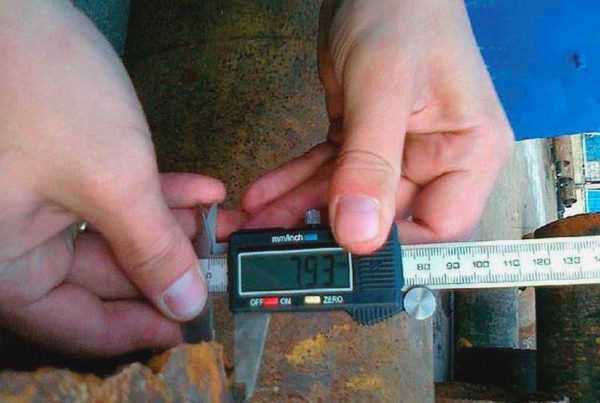

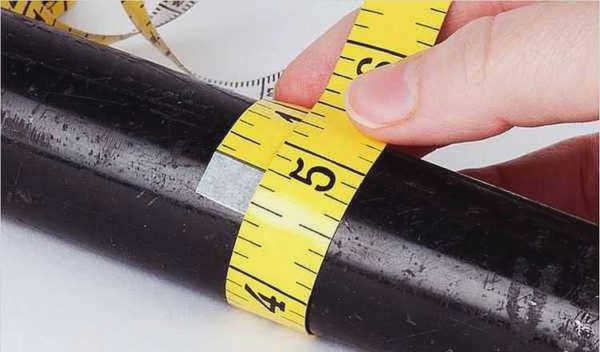

Что делать, если у вас нет технических характеристик трубы? Измерьте. Если вам не нужна особая точность, вы можете использовать обычную линейку, для более точных измерений лучше использовать штангенциркуль.
Назначение формул для расчета площади трубы и площади поперечного сечения
На самом деле формулы расчета, рассматриваемые в этой статье, достаточно универсальны:
- Расчет тепловой мощности всего отопительного контура. Прежде всего, необходимо рассчитать общую площадь поверхности отопительной системы, поскольку от этой величины напрямую зависит величина высвобождаемой тепловой энергии, которая тратится на обогрев помещений в доме или квартире. Кроме того, зная площадь поверхности трубы, можно оценить потери тепла, возникающие при транспортировке теплоносителя к радиаторам, и, соответственно, узнать необходимое количество именно этих радиаторов.

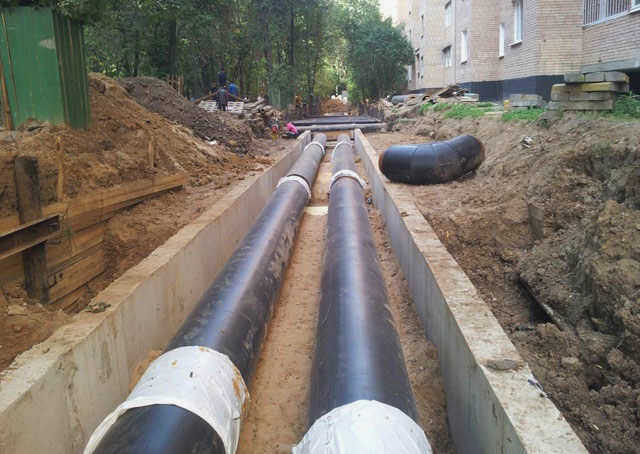

- Количество изоляции для оптимальной работы системы отопления также рассчитывается путем вычисления площади наружной поверхности. Разумеется, точность расчета влияет на денежные затраты при покупке материала. Особенно в случае городских сетей централизованного теплоснабжения, где длина труб может составлять несколько километров, ошибки могут привести к значительному увеличению материальных затрат.
- Не менее важно определить точную площадь для покраски труб, чтобы минимизировать затраты на приобретение покрасочных материалов (читайте: "Как рассчитать краску для труб, какой расход учитывать"). Помимо общей площади поверхности труб, необходимо также знать оптимальный расход краски на единицу площади, чтобы рассчитать точное количество краски, которое необходимо приобрести.
- Правильный расчет площади поверхности труб изнутри не менее важен при расчете предельной пропускной способности системы водоснабжения или водоотведения. Опять же, формула для таких расчетов чрезвычайно полезна, если необходимо уменьшить смету расходов до закупки труб.
Принципы расчета
Начнем с самой простой формулы для расчета площади поперечного сечения трубы – формулы для площади круга. S(n)=π*R(n)^2, где R(n) – внешний радиус трубы (половина ее внешнего диаметра). Читайте также: "Как рассчитать площадь поперечного сечения трубы – простые и проверенные методы". Что касается площади внутреннего круга (сечение трубы без стенок), то для ее определения используется та же формула, но заменяется внутренний радиус. Его можно рассчитать, вычитая толщину стенки из значения внешнего радиуса (R(in) = R(m) – (толщина стенки)).
Ниже приведены значения площади поверхности для стандартной круглой трубы, но следует учитывать и профильные изделия, которые сегодня активно используются для монтажа различных систем. Чтобы рассчитать площадь поверхности профильной трубы, разделите ее квадратную, прямоугольную, шестиугольную или любую другую форму на прямоугольник и умножьте его длину на ширину.
Формулы расчета
Многие люди не любят математические расчеты, но поскольку труба представляет собой простой полый цилиндр правильной формы, формулы для площади поперечного сечения трубы и площадей внешней и внутренней поверхности просты, и расчеты выполняются в один прием.
Площадь поперечного сечения трубы при правильном разрезе и перпендикулярности концов к продольной оси изделия представляет собой правильный круг.
Площадь круга рассчитывается по формуле:
где π=3,1415926, R – внешний радиус круга, D – его внешний диаметр.
С учетом толщины стенки трубы площадь трубы рассчитывается по формуле
где l – толщина стенки трубы.
Совет: Используйте наши строительные калькуляторы онлайн, и вы сможете быстро и точно рассчитать строительные материалы или конструкции.
Если в первой формуле R и D взяты как внутренние, а не внешние диаметры, то толщину стенки учитывать не нужно, и расчет может быть выполнен в соответствии с первым уравнением.
Следует понимать, что перед расчетом площади поперечного сечения трубы все входные параметры должны быть переведены в одну и ту же единицу измерения (подробно описано в: "Как рассчитать площадь поперечного сечения трубы – простые и проверенные методы"). В принципе, расчет можно вести в любых единицах измерения – миллиметрах, сантиметрах, метрах и т.д. Самое главное – при проведении дальнейших расчетов перевести значение площади в стандартную единицу (квадратные метры).
Следует также учитывать, что в трубопроводах под давлением рабочая среда движется по всему объему трубы, в то время как в самотечных трубах жидкость заполняет только часть объема трубы – так называемую "площадь потока". активное сечение (читайте также: "Как рассчитать объем трубы – советы из практики"). Для гидравлического расчета таких систем учитывается площадь поперечного сечения трубы, то есть площадь сечения проходящего через нее потока.
Расчет площади трубы
Как и в предыдущем случае, площадь поверхности трубы можно найти по ее диаметру. Формула для вычисления площади поверхности цилиндра также достаточно проста, поскольку система площадей поверхности представляет собой прямоугольник, у которого длина одной стороны равна длине окружности внешнего сечения, а другая сторона равна длине сечения трубы.
Таким образом, формула для площади трубы выглядит следующим образом:
, где R – внешний радиус изделия, D – внешний диаметр, L – продольная длина трубы.
Как и в предыдущем случае, расчет следует производить в тех же единицах измерения (например. если диаметр трубы составляет 15 мм, а длина – 1,5 м, при пересчете следует использовать значения 15 и 1500 мм или 0,015 и 1,5 м).
Исходя из площади внешней поверхности трубы, рассчитайте необходимое количество краски или теплоизоляции.
Как рассчитать площадь поверхности различных труб
Площадь поверхности трубы определяется по формуле. Окружность является одной из важных геометрических величин. Необходимо уделить особое внимание расчету. Для расчета количества квадратов в металлических трубах рекомендуется использовать математические формулы.
Цилиндрические

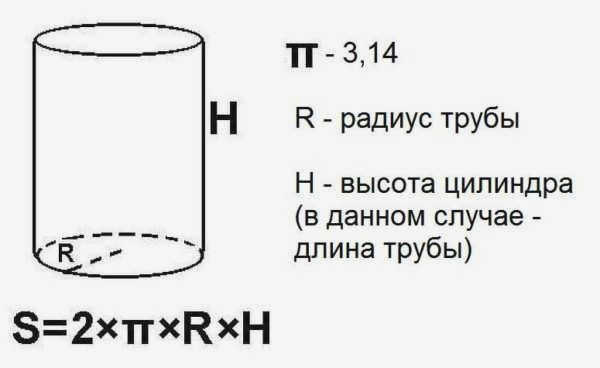

Расчет определяется по следующей формуле: S = 2 x π x R x L
π – константа, равная 3,14;
R – радиус компонента (в мм);
L – длина (в метрах).

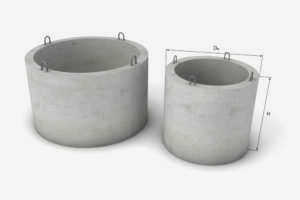

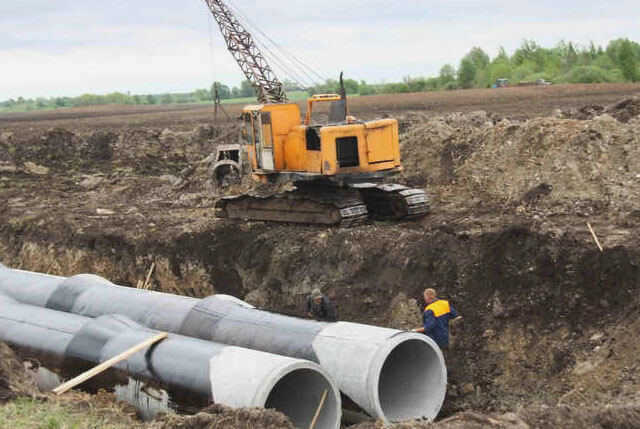

Железобетонные трубы
Основным критерием для расчета площади цилиндрических канализационных труб является показатель высоты (H). Вычислить квадратные метры несложно по приведенной выше формуле.

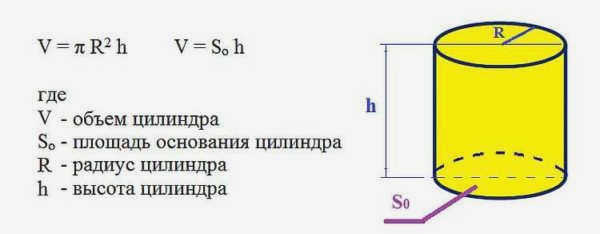

Видео: Объем и площадь поверхности цилиндра.
Профиль
Площадь профильной трубы определяется следующим образом. При расчете соответствующих квадратов для покраски следует использовать формулу: S = 2 x H x L + 2 x W x L
H и W – высота двух сторон;
L – длина профильной трубы.

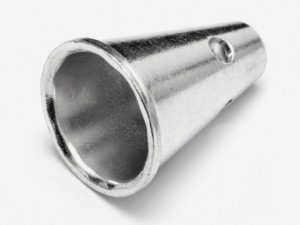

Конический
Количество квадратов для окраски труб этого типа легко определить по формуле: S = 2 x π x R1 x L + π x (R1 x R1 + R2 x R2).
Руководство рекомендует: каков расход масляной краски на 1м2?
2 и π – константы;
R1 и R2 – заданный диаметр меньшего круга и диаметр большего круга;
L – длина всей детали.
Как рассчитывается расход краски
Расчет расхода краски прост. Обычно производитель указывает на банках с краской средний расход на 1 м2. Зная площадь трубы (S), можно определить этот показатель в конкретном случае путем его умножения. Предположим, что расход краски составляет 150 г/м2, умножьте эту цифру на площадь поверхности, определенную ранее.
Расчет краски основывается на следующих критериях
- Материал, из которого изготовлена труба;

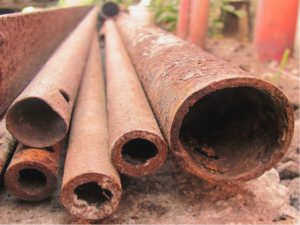

- Наличие коррозии на трубе;
- Имеется ли поднутрение;
- шероховатость.
При расчете расхода краски учитывается не только длина окружности и соотношение площади развертки и диаметра, но и данные о расходе материала, указанные производителем. Чтобы не ошибиться при расчетах, можно обратиться за помощью к специалисту.
Гид рекомендует: Расход полиуретанового герметика на 1 м шва: правила расчета, советы экспертов
Подготовить изделие к покраске несложно, нужно лишь выполнить ряд шагов, в том числе учесть таблицу расхода материала. Программа для определения площади всегда считала достоверные цифры.
