Почему светодиодная или энергосберегающая лампочка горит, когда выключатель выключен?
Светодиодная лампа стала самой популярной благодаря своей экономичности, безопасности, долгому сроку службы и комфортному освещению. Однако все эти преимущества не исключают проблем, возникающих в процессе их использования. Одной из них является ситуация, когда светодиодный светильник горит при выключенном выключателе. Чтобы лучше понять эту проблему, необходимо ознакомиться с конструкцией экономичных излучателей.
Для информацииЛампы, в которых источником света является светоизлучающий диод (LED), называются светодиодными лампами.
Конструкция светодиодной лампы
Люминесцентные и светодиодные лампы, в отличие от ламп накаливания, могут питаться только постоянным током. Как это происходит? На цоколь подается переменное напряжение 220 В, после чего ток проходит через диодный мост и фильтрующий конденсатор. В результате переменное напряжение преобразуется в постоянное, которое и питает лампу. Именно конденсатор на плате может стать причиной мерцания лампы.

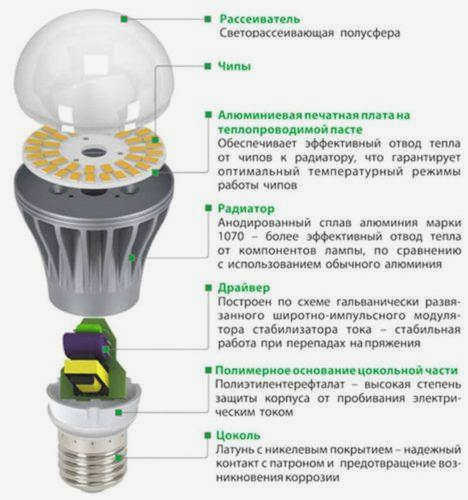

В отличие от лампы накаливания, ее светодиодный аналог имеет сложную конструкцию, все компоненты которой скрыты под полупрозрачной матовой полусферой. Основные компоненты светодиодной лампы следующие:
- Цоколь, который также выполняет функцию теплоотвода (фото слева).
- Полусфера (рассеиватель для обеспечения равномерного освещения).
- Пластина со светодиодными излучателями.
- Электронный модуль управления (драйвер).
- Цоколь лампы.
Чтобы увидеть внутреннюю часть светильника, необходимо приложить некоторые усилия для его разборки. Это делается путем разделения двух половинок абажура, которые удерживаются вместе защелками или герметиком.

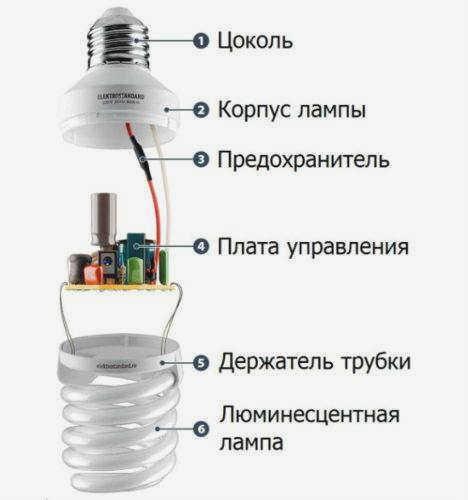

Энергосберегающие лампы и светодиодные лампы разных производителей значительно отличаются по своей конструкции. Однако все они имеют одинаковый цоколь E14 или E27 и могут использоваться вместо стандартных ламп накаливания. Эти приборы на основе светодиодов различаются по качеству и характеристикам, в соответствии с которыми они делятся на фирменные и поддельные (сделанные в Китае).
Важно! Отличить качественные светодиодные светильники можно по наличию свободного теплоотвода и прочному типу лампы.
Мигание светодиодной лампы: при включении и выключении
- проверьте правильность установки – "ноль" должен быть на выключателе, "фаза" – на блоке;
- замените трансформатор в блоке питания светодиодной ленты;
- замените выключатель, если он имеет неоновую или светодиодную подсветку;
- Замените саму лампу – купите лампу с драйвером и конденсатором.
Слабое свечение – не менее распространенное явление, чем мерцание.
Оно встречается гораздо чаще и наблюдается почти в половине всех домов. Этому есть две основные причины:

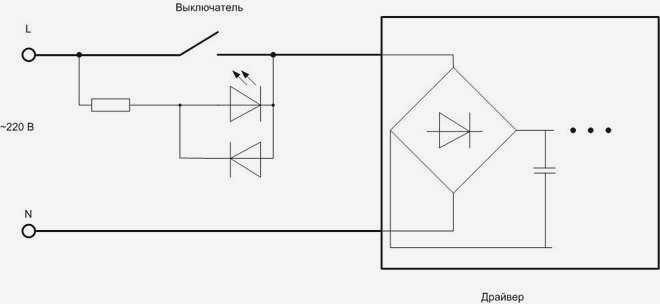

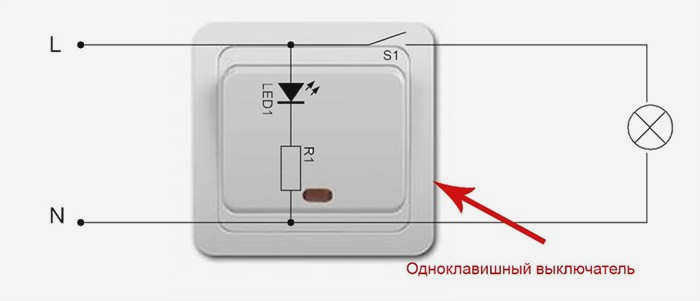

Использование выключателя с подсветкой очень удобно, так как позволяет хорошо ориентироваться в темноте, особенно маленьким детям. Плохая новость, однако, заключается в том, что из-за этого в цепи постоянно происходит короткое замыкание, и небольшие порции напряжения все еще поступают в источник питания, вызывая время от времени мерцание.
Из-за постепенного нарастания тока в драйвере лампочка либо светит тускло, либо мерцает через регулярные промежутки времени.
Это возвращает нас к низкокачественным моделям с диодным мостом и подавляющим конденсатором вместо драйвера. Эту проблему можно решить, покупая качественные изделия от авторитетных производителей – все последние модели оснащены конденсаторами с повышенной емкостью, благодаря чему они не светятся даже при подключении к выключателю с подсветкой.
fsmoke
Здравствуйте уважаемые форумчане, я зашел специально, чтобы поговорить о нюансах работы ws2812b с esp8266 и их решениях.
Лирическое отступление
Мне суждено было стать программистом на C++, но чисто программистом, электроника для меня пока хобби. Я не программист Arduino, в силу своего опыта и образования (~17 лет) мне проще писать на родном AI, но это не влияет на материал, который я здесь представлю.
Причины мигания фар и светодиодных лампочек. Решение.
Если у вас выключатель находится в том же устройстве, что и розетка, или если к выключателю также подключен нулевой провод, то лампочка может быть постоянно подключена к фазе и нейтрали. Она будет гореть постоянно, но лампочка больше не будет мигать. Этот способ требует прокладки дополнительной проводки и не очень удобен.

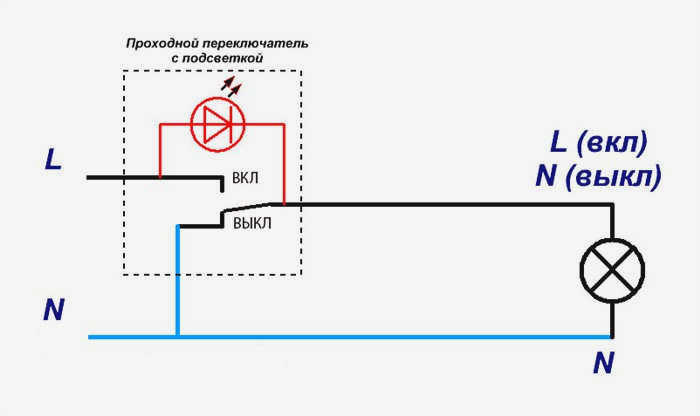

Также можно использовать выключатель света вместо обычного выключателя. В этом случае лампочка будет гореть в одном положении, а подсветка – в другом. Лампочка также не будет мигать.
И никакое затопление не заставит ее загореться. Вам также придется подключить к выключателю нулевой провод. Но так вы сможете избавиться от мигания, даже если подсветка не является причиной! (Подробнее об этом ниже).
Если вас не смущают дополнительные расходы на покупку проходного выключателя и вы не хотите возиться с выбором подходящих резисторов и конденсаторов, этот способ – лучшее решение.
Почему светодиодный индикатор мигает при включении
Этот способ можно использовать с любым количеством светодиодных светильников в люстре – напряжение равномерно распределяется между ними.
Предмет экспертного заключения
Виктор Стребиж, эксперт по освещению и электрике
Задайте мне любой вопрос, я вам помогу!
Скажу вам по секрету, но пульсирующий свет в каждом светодиоде, и если качество образца находится на пределе 1-2, то дешевый и вовсе достигает 20 пульсаций, что крайне критично для здоровья человека. Если вам что-то непонятно, пожалуйста, напишите мне!
На что обратить внимание при покупке светодиодного освещения
Главным критерием выбора светодиодного источника света является высокое качество самого светодиода. А за это приходится платить высокую цену, поэтому качественные лампы не могут стоить дешево. Следует учитывать такие характеристики, как мощность и световой поток. Старайтесь покупать лампы проверенных и надежных производителей, низкокачественные китайские лампы могут быстро выйти из строя.
Если лампа горит при выключенном выключателе, при покупке в будущем учитывайте размеры теплоотвода. Назначение этой части светодиодной лампы – охлаждать ее. Перед покупкой источника света важно обратить внимание на наличие теплоотвода и соответствующую мощность лампы.

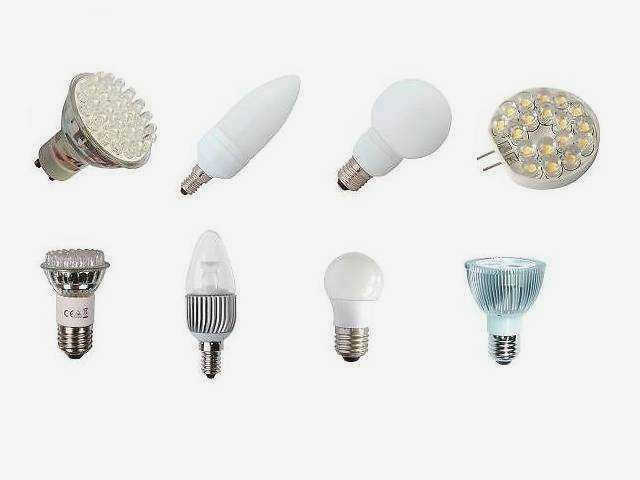

Типы светодиодных ламп
Светодиодный отражатель горит при выключенном выключателе. Что делать, если светодиодная лампа горит при выключенном выключателе?
Конденсаторы имеют тенденцию "высыхать" во время работы, теряя свою емкость. Иногда это является причиной отказа. В таких случаях нет необходимости заменять инвертор.
Мнение эксперта в данной области
IT-техник, специалист по электротехнике и электронике
Задайте вопрос "Специалисту по модернизации электропитания".
Почему светодиодная лампа горит, когда она выключена? Перед покупкой стоит внимательно прочитать инструкцию, прилагаемую к светодиодному светильнику, в которой описано, как он работает. Пожалуйста, обращайтесь, я с вами свяжусь!
Светодиодная лампа горит при выключении – причины и способы устранения
- Плохая изоляция или другие повреждения электропроводки;
- Конструктивно светодиодная лампа имеет некачественные светодиоды;
- в распределительном устройстве имеется световая индикация;
- неисправность светодиода.
В этом случае зарядный конденсатор тока будет отсутствовать, и лампа перестанет мерцать при выключении выключателя.
- Чтобы избежать этой проблемы, не покупайте выключатель со световой индикацией.
- Если вы не можете обойтись без такого выключателя и не хотите мириться с мерцанием при выключении выключателя, спасти ситуацию может параллельный резистор. Поместите его в нужный участок цепи, и ток потечет по пути наименьшего сопротивления в этой точке, а не через драйвер. Цена этого устройства невысока, и его можно приобрести в любом радиомагазине.
- Существует еще один способ устранения бликов от ламп. Установите в люстру источник света с нитью накаливания (EL). Вольфрамовая нить будет действовать как резистор, когда коммутационное устройство выключено.
Этот метод может быстро решить проблему на короткий период времени. Обратите внимание, что ЛЛ потребляет в 10 раз больше энергии, чем светодиодные лампы, поэтому на ситуацию следует обратить внимание как можно скорее. В противном случае экономический аспект использования светодиодных ламп будет потерян.
Насколько вредно, если светодиодная лампа остается включенной после выключения?
Несанкционированное включение светильника создает ряд проблем:
- Мерцающее или тусклое свечение может раздражать. Особенно если светодиодная лампа используется для освещения спален, гостиничных номеров и т.д.
- Это значительно сокращает срок службы дорогостоящего светильника. Постоянное освещение, пусть и в ослабленном виде, сокращает срок службы в два и более раз.
- Слабый свет, вызванный утечками, указывает на проблемы с изоляцией проводки. Это следует принять во внимание и принять меры для предотвращения развития неисправности.
Читайте также: Что такое дроссель?
Поэтому в случае возникновения проблемы следует определить причину свечения и устранить ее как можно скорее.
Как устранить проблему
Способ устранения проблемы зависит от ее источника. В порядке убывания причин см. первую часть этого обзора:

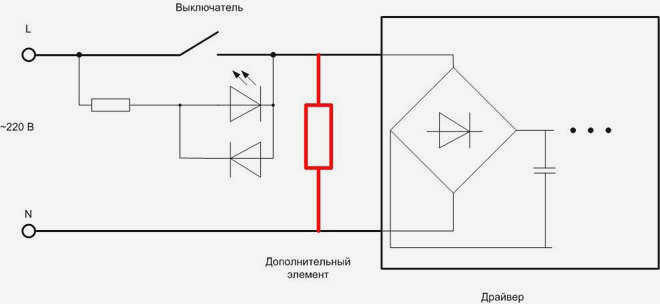

- Самый простой способ устранить свечение, вызванное током, протекающим через резистор подсветки выключателя, – удалить цепь. Если это неприемлемо, есть другой способ – подключить параллельно лампе резистор сопротивлением несколько десятков килоОм и мощностью не менее 2 Вт. Это заберет часть тока в себя и предотвратит зарядку конденсатора.
Еще лучшее решение – подключить вместо резистора конденсатор емкостью не более 0,01 мкФ и напряжением не менее 400 В. Если трубки образуют параллельную группу, достаточно одного дополнительного элемента на трубку. Его можно подключить непосредственно к гнезду – это удобнее. В качестве альтернативы одну светодиодную лампу из группы можно заменить лампой накаливания.
- Для диагностики проводки на предмет утечек можно использовать мегомметр. Испытательное напряжение не должно превышать 500 В. При проведении измерений необходимо выключить все потребители и отключить главный выключатель. Проблема заключается в том, что невозможно найти точное место повреждения. Приходится заменять весь участок проводки, а если он скрыт, то полная замена предполагает капитальный ремонт помещения.
- Емкостные соединения можно "лечить" по-разному. Связь между фазным и нулевым проводниками резко уменьшается при использовании выключателя, который прерывает оба проводника одновременно. Первая проблема заключается в том, что такие выключатели недоступны в бытовом исполнении, а те, что предназначены для промышленных целей, имеют нулевую эстетику. Способ обойти эту проблему – использовать двухкнопочный выключатель, механически соединив две кнопки незаметно для одновременного переключения. Вторая проблема – это топология проводки. Нейтральный провод часто не проложен к выключателю, и его приходится прокладывать заново. Разрыв нейтрального провода нежелателен по соображениям безопасности. Однако во многих случаях этот метод может работать хорошо.
